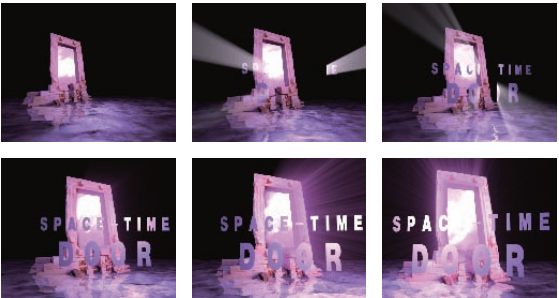

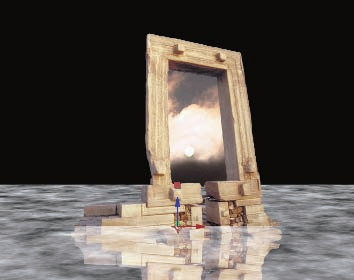

本课将以一个简单的三维仿真实例开始我们的学习。我们将制作一扇水中的门。如图9-1-1所示。例子中的门是从照片上抠下来的，而背景的水则使用【分形杂色】来制作。我们为场景赋予摄像机和灯光，并制作动画。本例中使用的特效是【分形杂色】、【置换图】、【Trapcode Shine】、【CC Light Wipe】。

图 9-1-1

STEP 01 新建一个5秒的720×576合成，起名为“三维场景”。

STEP 02 在【项目】窗口双击，导入配套素材 >LESSON 9 > FOOTAGE >中的素材“clound.mov”和“Vestige.psd”。

STEP 03 将“clound”和“Vestige”导入合成。

STEP 04 可以注意到，素材“Vestige”有一些没有抠除干净的白边，我们通过对Alpha通道做收缩来移去白边。右键单击层“Vestige”，选择【效果】>【遮罩】>【简单阻塞遮罩】，将【阻塞遮罩】参数设为2，观察【合成】窗口，白边被收缩祛除了。

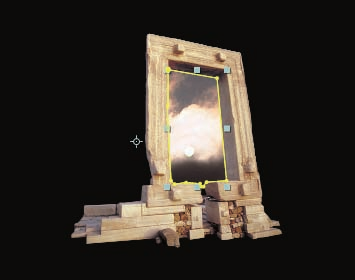

STEP 05 选择工具，按照门的形状，为云层绘制蒙版。如图9-1-2所示。

图 9-1-2

STEP 06 复制层“Vestige”，按“S”键展开【缩放】属性，将Y轴参数设为-100。反转复制层，并将其改名为“Reflect”，移动到最下层。注意调整参数前取消长宽比连接。

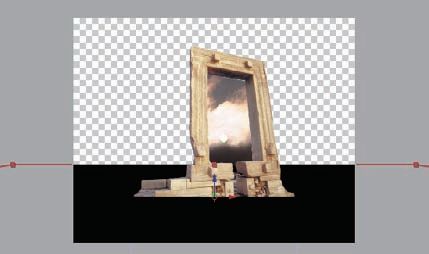

STEP 07 激活三个层的三维开关，并移动层“Reflect”到图9-1-3所示的位置，两个门的边缘交替，呈反射效果。最后将层“Reflect”和“Clound”都链接到层“Vestige”，作为该层的子物体存在。

图 9-1-3

STEP 08 接下来我们制作水面效果。新建一个纯色层，起名为“Water”，大小为2 000×2 000。

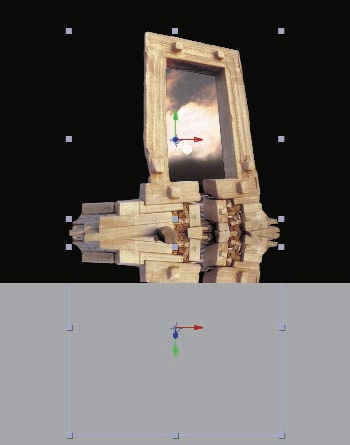

STEP 09 激活层“Water”的三维开关，选择 工具沿X轴将其旋转90°，并移动到门的交接处。如图9-1-4所示。

图 9-1-4

STEP 10 反转层后可以发现，反射的门被挡住了。将层“Water”的层模式设为【屏幕】，显示反射层。

STEP 11 在合成中新建一个35mm摄像机。

STEP 12 右键单击层“Water”，选择【效果】> 【杂色和颗粒】 > 【分形杂色】。效果如图9-1-5所示。

图 9-1-5

STEP 13为水波制作动画。激活【演化】属性的关键帧记录器，在5秒位置将其旋转2圈。

STEP 14现在的水面还很简陋，不是非常逼真。下面我们做进一步的修饰。在合成中新建一个调整图层，右键单击该层，选择【效果】> 【扭曲】> 【置换图】。

STEP 15 在【置换图层】下拉列表中指定层“Water”作为置换层，但是会发现好像没有什么效果。这是因为【置换图】无法识别应用到置换层上的特效，以及置换层的【变换】属性等变化。所以我们首先需要将层“Water”重组。

STEP 16 选择层“Water”，按“Ctrl + Shift + C”键，选择【将所有属性移动到新合成】，重组该层。

STEP 17 可以发现，重组后的层不受摄像机的控制了。激活重组层的 【折叠变换开关】 ，读取重组

层的原始参数。如图9-1-6所示。

图 9-1-6

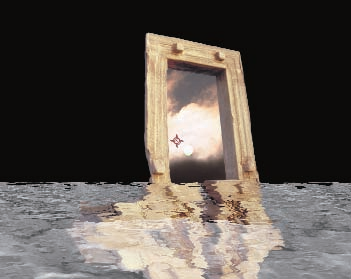

STEP 18 切换到调整图层的【效果控件】对话框，将【最大水平置换】和【最大垂直置换】参数调高到30左右，观察【合成】窗口，水中的倒影随水波扭曲了。如图9-1-7所示。

图 9-1-7

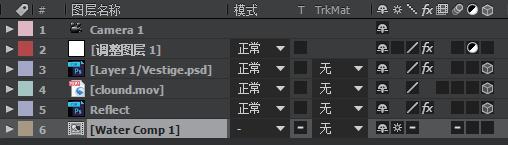

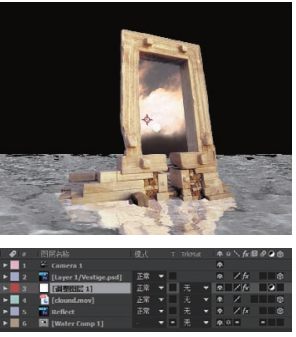

STEP 19 还是有问题，水面上的门也被扭曲了。将调整图层移动到层“Reflect”和“Vestige”之间。如图9-1-8所示。

图 9-1-8

STEP 20 接下来在场景中创建一个点光源渲染气氛，将灯光设为紫色。如图9-1-9所示。

图 9-1-9

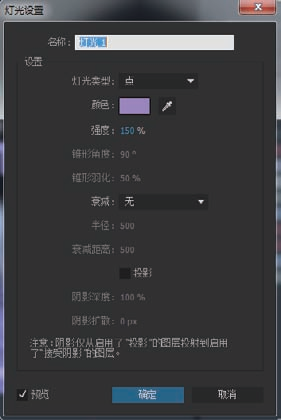

STEP 21 光线有点暗了，提高强度，展开【灯光选项】卷展栏，将【强度】参数设为150。如图9-1-10所示。

图 9-1-10

STEP 22 接下来把水面的反光提高。在【项目】窗口中双击重组层“Water Comp 1”，将其打开。展开层“Water”的【材质选项】卷展栏，将【镜面强度】参数设为100。效果如图9-1-11所示。

图 9-1-11

STEP 23 接下来我们在影片中制作门内发出的光。选择层“Clound”，首先将其重组，并激活【折叠变换开关】。

STEP 24 右键单击重组层“Clound”，选择【效果】> 【Trapcode】> 【Shine】。

STEP 25 首先展开【Colorize】卷展栏，在 【Colorize】下拉列表中选择【One Color】，将颜色设为淡紫色，【Base On】设为【Alpha】。

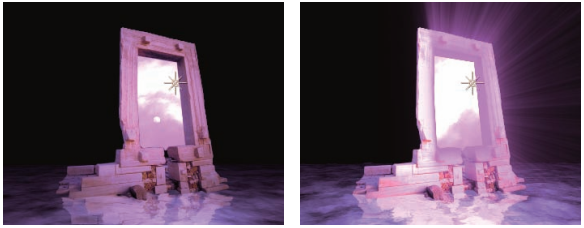

STEP 26 提高光线强度，将【Boost Light】参数设为2。再展开【Shimmer】参数，将【Amount】设为100，【Detail】设为100，让光线效果更加清晰。最后在【Transfer Mode】下拉列表中将光线混合模式设为

【Add】。效果如图9-1-12所示。

图 9-1-12

STEP 27 下面为光线设置由无到有的动画。到4秒位置，激活【Ray Length】和 【Boost Light】参数的关键帧记录器。

STEP 28 到3秒位置时，将上面两个参数均设为0。

STEP 29 光线发射的动画制作完成，下方水面也应该由于光线的照射而变亮。展开灯光的【灯光选项】卷展栏，在3秒位置激活【强度】参数关键帧记录器，在4秒位置将其设为300。播放动画观看效果，水面亮度随光线而变化。如图9-1-13所示。

图 9-1-13

STEP 30 下面来制作摄像机移动的动画。让摄像机由远及近推上去。

STEP 31 展开摄像机【变换】属性，激活【目标点】和【位置】属性关键帧记录器。

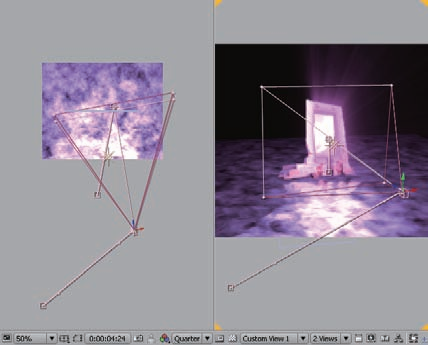

STEP 32 选择摄像机工具。如图9-1-14所示设置运动路径。

图 9-1-14

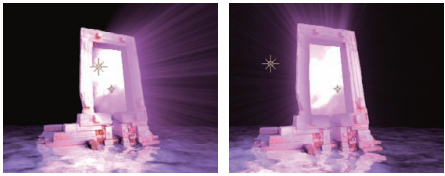

STEP 33 切换回【当前摄像机】窗口。播放影片，观察摄像机移动的轨迹，从3秒位置开始激活【Shine】特效的【Source Point】参数关键帧记录其。修改【Shine】特效的效果点位置，为其制作从左至右光线扫射的效果。如图9-1-15所示。

图 9-1-15

STEP 34 随着光线的变动，灯光也应该随之变动。在3秒位置激活灯光的【位置】属性关键帧记录器。设置水平移动动画，注意和光线扫射方向同步即可。

STEP 35 播放动画时我们发现，水面的倒影过于均匀了。如图9-1-16所示，真正的水面不是这样的。

图 9-1-16

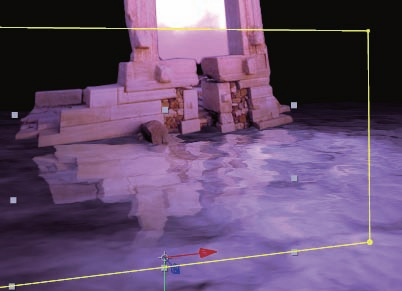

STEP 36 下面我们制作由上至下的渐变过渡。为层“Reflect”创建一个矩形蒙版，仅保留靠近水面的区域，并给定一个较高的羽化值，大约200。效果如图9-1-17所示。

图 9-1-17

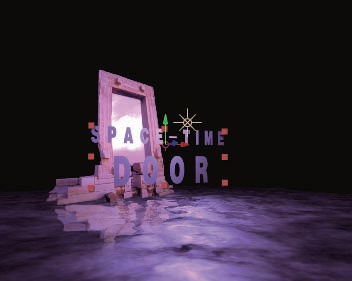

STEP 37 最后我们在影片中加入字幕。选择 工具，在合成中单击，输入字符；并激活三维开关，将其移动到门前。如图9-1-18所示。

图 9-1-18

STEP 38 下面制作字幕出现的动画。字幕由一束光线扫出。这里使用CC特效组的扫光切换来完成效果。右键单击字幕层，选择【效果】>【过渡】>【 CC Light Wipe】。

知识点：CC Light Wipe特效

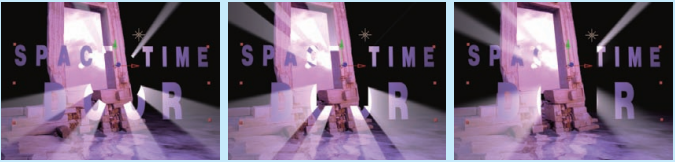

CC Light Wipe特效专门制作字幕扫光切换效果。它可以制作圆形、矩形或者门形的扫光效果。在【Shape】下拉列表中可以选择切换方式。如图9-1-19所示。

图 9-1-19

【Complection】控制切换的百分比。大部分切换特效都以百分比来控制切换的过程。

【Center】参数控制光线开始的位置。【Intensity】则控制光线强度。【Direction】可以旋转切换角度。【Color】栏中用于指定光线颜色。激活【Color from Source】，光线根据素材决定其颜色。【ReverseTransition】选项可以反转切换效果。

STEP 39 在【Shape】下拉列表中选择【Doors】，将Direction设为90，激活【Reverse Transition】选项。

STEP 40 在1秒左右位置，激活【Completion】参数关键帧记录器，将其设为100；在2秒左右位置，将其设为0。

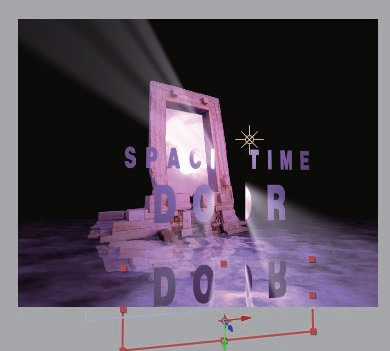

STEP 41 下面为文本制作一个倒影。复制文本层，并改名为“Reflect Text”。按“S”键打开【缩放】属性，取消长宽比联结，将Y轴参数设为-100，沿Y轴向下拖动层到图9-1-20所示的位置。

图 9-1-20

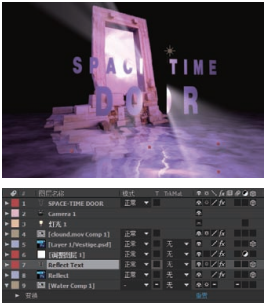

STEP 42 在【时间轴】窗口中将层“Reflect Text”移动到调整图层下方，使其随水波产生变形。效果如图9-1-21所示。影片到这里就全部制作完成了。

图 9-1-20

本例比较简单，通过对几个特效组合使用，就产生了神秘、酷炫的魔幻效果。例子中比较重要的是【分形杂色】和【置换图】两个特效的组合。【分形杂色】产生水波纹，【置换图】产生变形，再加上灯光的设置，就产生了逼真的水波效果，这不需要任何素材。而重组和塌陷开关的使用也需要注意，这是合成中经常使用的技巧。在下一节，我们将利用插件制作更加逼真的海洋世界。
