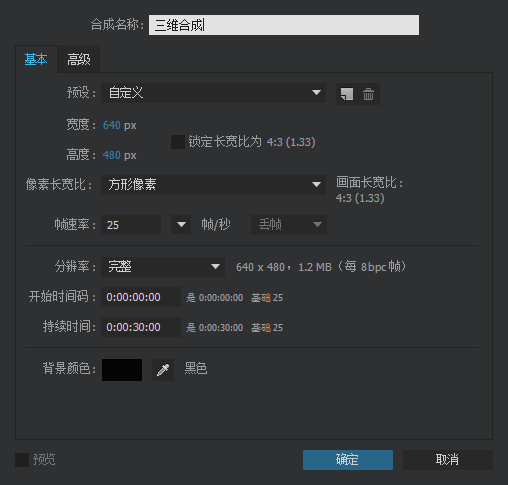

STEP 01 如图4-2-1所示，首先新建一个合成。把背景颜色设为白色。

图 4-2-1

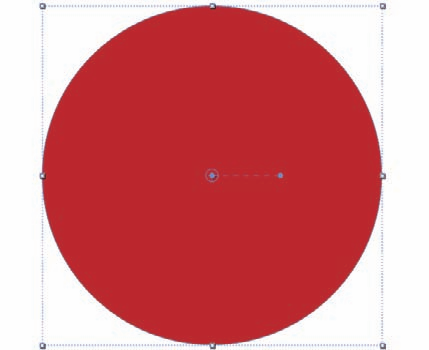

STEP 02 选择 工具，按住“Shift”键，创建一个红色正圆。如图4-2-2所示。

图 4-2-2

STEP 03 接下来在【项目】窗口中双击，导入配套素材>LESSON 4 > FOOTAGE下的所有素材。并将两个矢量AI素材加入合成。

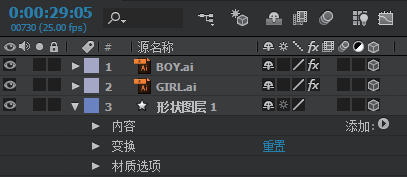

STEP 04 激活刚才画的圆和新导入素材在【时间轴】窗口开关栏的 按钮，将这三个层转化为三维层。如图4-2-3所示。

图 4-2-3

知识点：三维层

在After Effects中进行三维空间的合成时，需要将对象的 3D属性打开。打开3D属性的对象，即处于三维空间内。系统在其X、Y轴的坐标基础上，自动为其赋予三维空间中的深度概念—Z轴。对象的各项变化属性中自动添加Z轴参数。三维层的操作方法和二维层没有什么区别，只不过每个层都多出一项Z轴参数。

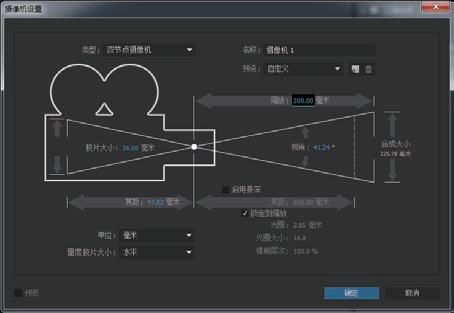

STEP 05 接下来创建一个摄像机。按“Ctrl+Alt+Shift+C”键，创建一个摄像机。弹出摄像机设置窗口。在Zoom栏中输入300，如图4-2-4所示。按【确定】按钮确定。

图 4-2-4

知识点：摄像机

我们通过在合成中建立摄像机，对三维场景进行观察。在【名称】栏中需要指定摄像机的名称。默认状态下，系统按照建立顺序，分别将其命名为摄像机 1、摄像机2、摄像机3……【单位】下拉列表中可以指定在设置中各项参数所使用的单位，可以使用像素、英寸或者毫米。【量度胶片大小】下拉列表中可以选择摄像机如何计算胶片尺寸，可以使用水平、垂直对角计算胶片尺寸。

在【预设】下拉列表中可以选择摄像机所使用的镜头类型。After Effects提供了九种常用的摄像机镜头。从标准的35mm镜头，到视野范围极大的15mm广角镜头和200mm的鱼眼镜头，都可以在这里找到。

15mm广角镜头具有极大的视野范围，它类似于鹰眼观察世界。由于它具有极大的视野范围，所以会看到更广阔的空间。但是，会产生较大的透视变形。

200mm鱼眼镜头与鱼眼观察世界类似。鱼眼镜头视野范围极小，从这个视角只能观察到极狭小的空间。它几乎不会产生透视变形。

35mm的标准镜头类似于人眼视角。

在【缩放】、【视角】、【胶片大小】和【焦距】栏中可以对摄像机视角进行自定义设置。这几个参数是相互关联的。改变其中一项参数后，其他参数也会随之进行调整。在【缩放】栏中可以对摄像机的可视范围和层平面间的距离进行设置。在【视角】中，需要对摄像机可拍摄的宽度范围进行调整。数值越小，则可视范围越小，越接近于鱼眼镜头。数值越大，可视范围越大，越接近于广角镜头。【胶片大小】则是指定胶片用于合成图像的尺寸面积。【焦距】用于设置摄像机的焦点长度。该数值越小，摄像机视野范围越大。

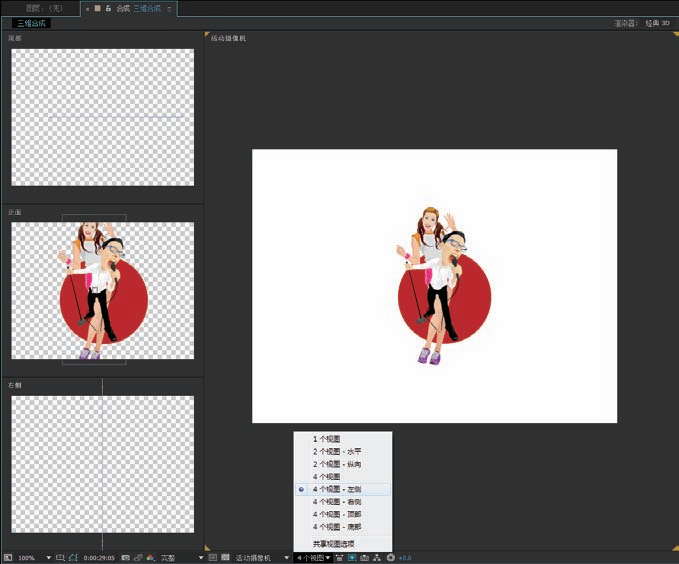

STEP 06 摄像机创建完毕后，下面先对视图做一个调整。单击【合成】窗口下方的窗口设置栏，选择4个视图。如图4-2-5所示。我们可以看到，左侧分别显示三维场景的三视图，右侧大图是摄像机视图。

图 4-2-5

知识点：三维视图

在视图数目下拉列表中可以选择当前【合成】窗口中显示的视图数目。我们可以选择显示1个、2个或者4个视图，而且可以选择视图的布局方式。

在视图数目左侧的下拉列表中选择使用的视图模式。在进行三维空间中的合成时，我们经常需要使用三视图来进行调整。所谓三视图是指【正面】或【背面】视图、【顶部】或【底部】视图、【左侧】或【右侧】视图。利用这些视图，可以从不同角度观察三维空间中的对象，更加方便和准确地进行调节。

【正面】视图和【背面】视图分别可以从三维空间中的正前方和正后方观察对象。我们在X、Y轴上移动层时，可以直接从这两个视图中观察效果。

【顶部】视图和【底部】视图分别从三维空间中的正上方和正下方进行观察。在这两个视图中，我们可以直观的看到层在X轴和Z轴上的位置。

【左侧】视图和【右侧】视图分别从三维空间的正左和正右方观察对象。从该视图中，可以看到层在Y和Z轴上的位置。

【自定义视图】通常用于对象的空间调整。它不使用任何透视，在该视图中可以直观地看到对象在三维空间中的位置，而不受透视产生的其他影响。

如果建立摄像机，可以在【活动摄像机】视图中对3D对象进行操作。通常情况下，如果需要在三维空间中进行特效合成，最后输出的影片都是【摄像机】视图中所显示的影片。【摄像机】视图就好像我们扛着一架摄像机进行拍摄一样。

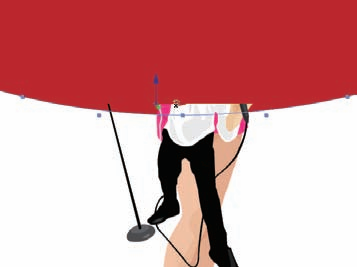

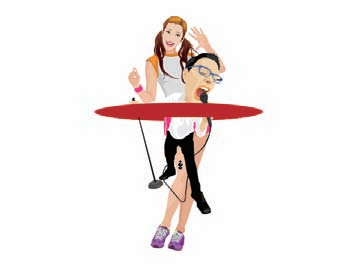

STEP 07 下面我们对场景中的元素进行排列。首先选择刚才建立的圆形。在工具栏中选择 工具，将其移动到【活动摄像机】视图中圆的红色X轴坐标上，坐标轴上会显示X。按住“Shift”键将其旋转90°，效果如图4-2-6所示。

图 4-2-6

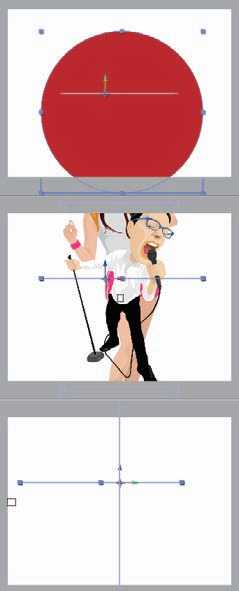

STEP 08 观察旁边的三视图，可以看到，由于圆被翻转，在【顶部】视图中可以看到圆的正面了，而在前视和侧视中看到的都是圆的侧面。如图4-2-7所示。

图 4-2-7

STEP 09 现在的视角离角色太近，为了便于调整，我们将摄像机拉远。在工具栏中选择 工具，移动到【活动摄像机】视图中，按住鼠标左键向上拖，视图效果如图4-2-8所示。从旁边的三视图中我们也可以看到摄像机位置的变化。

图 4-2-8

知识点：摄像机工具

在场景中建立摄像机后，系统允许使用工具箱中的摄像机工具 调节摄像机视图。

工具可以自由操作摄像机。配合鼠标左键为旋转工具，配合滚轮为移动工具，配合右键为拉伸工具。

工具可以旋转摄像机视图。选择该工具，将游标移动到摄像机视图中。左右拖动鼠标水平旋转摄像机视图，上下拖动鼠标垂直旋转摄像机视图。

工具可以移动摄像机视图。选择该工具，将游标移动到摄像机视图中。左右拖动鼠标水平移动摄像机视图，上下拖动鼠标垂直移动摄像机视图。

工具可以沿Z轴拉远或推近摄像机视图。选择该工具，将游标移动到摄像机视图中。向下拖动鼠标拉远摄像机视图，向上拖动鼠标推近摄像机视图。

摄像机工具在其他视图中也是可以使用的，这时候它针对视图进行缩放移动，以方便观察。

STEP 10 接下来改变两个卡通角色的位置。首先我们把男性放在圆的上方。这时候切换到【正面】视图操作起来会比较方便。首先缩小两个卡通角色到50%左右，然后选择“BOY.ai”，并选取 工具，将游标移动到绿色坐标轴上，显示当前操作为Y轴。按住鼠标左键，向上拖动角色到图4-2-9所示的位置。

图 4-2-9

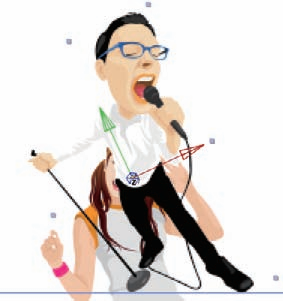

STEP 11 选取 工具，将游标移动到蓝色坐标轴上，显示当前操作为Z轴。旋转角色至图4-2-10所示。让角色与地面平行。

图 4-2-10

知识点：坐标系

在三维空间中进行特效合成工作时，需要确定一个工作坐标系。After Effects提供了3种坐标系工作方式。它们分别是本地轴、世界轴和视图轴。

【本地轴模式】使用当前对象的坐标系统进行变换。这是最常用的坐标系。可以在工具箱面板下方的坐标系统中选择 ，使用当前坐标系。

【世界轴模式】 使用合成的坐标系统进行变换。这是一个绝对坐标系。对合成中的层进行旋转时，可以发现坐标系没有发生任何改变。实际上，建立一个摄像机，并使用摄像机工具调节摄像机视角时，即可直观地看到世界坐标系的变化。

【视图轴模式】 使用【正面】视图定位坐标系。

STEP 12 接下来调整女性角色。首先在【时间轴】窗口中选择“GIRL.ai”，按“S”键展开缩放参数栏。取消锁定链接，将Y轴的缩放参数设为-50，可以看到女性角色被翻转过来。接下来选择 工具，在【合成】窗口中将其移动到与圆形对齐。效果如图4-2-11所示。

图 4-2-11

STEP 13 按“F11”键切换到【自定义视图】，选择摄像机工具，旋转并缩放看看当前角色的位置，如图4-2-12

所示。

图 4-2-12

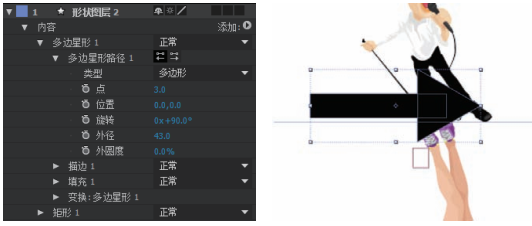

STEP 14 接下来我们加入箭头元素。切换到【活动摄像机】视图。首先选择 工具，绘制一个矩形。然后选择 工具，绘制一个多边形。展开【时间轴】视图新建图层中【多边星形】的【多边形路径】参数栏，将【点】参数设为3，并且将三角形旋转90°。移动到图4-2-13所示的位置，箭头制作完毕，注意将箭头颜色改为黑色。选择【多边星形】和【矩形】，按“Ctrl + G”键组合矩形和三角形。

图 4-2-13

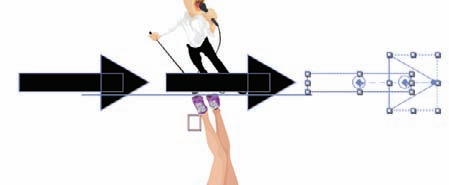

STEP 15 选择组合的箭头，按“Ctrl + D”键，创建两个副本，并将其水平移动到图4-2-14所示的位置。然后将最后一个箭头设为白色。

图 4-2-14

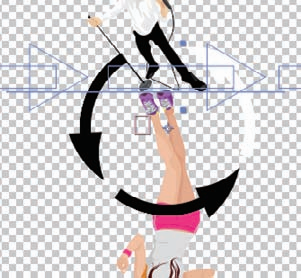

STEP 16 接下来我们对箭头进行变形，让其沿圆形旋转。选择箭头所在的形状图层，为其应用特效【扭曲】> 【极坐标】。将【差值】参数设为100％，在【转换类型】下拉列表中选择【矩形到极线】。效果如图4-2-15所示。【极坐标】特效可以将直角坐标转换为极坐标或将极坐标转换为直角坐标。

图 4-2-15

STEP 17 按“Ctrl + Shift + C”键，将该层以【将所有属性移动到新合成】方式重组，并将重组层更名为“黑色箭头”，以便于后边的操作。

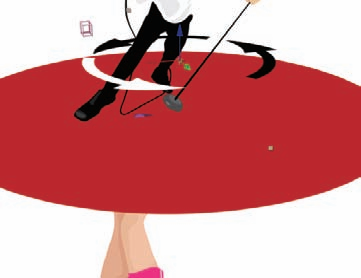

STEP 18 激活层“黑色箭头”的 开关，将其旋转并移动到图4-2-16所示的位置。

图 4-2-16

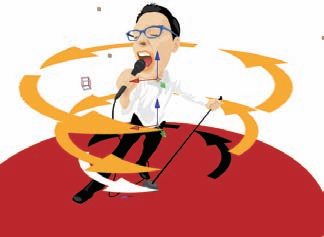

STEP 19 按“Ctrl + D”键，将黑色箭头复制两层。沿Z轴向上拖动，并分别缩放到130％和150％左右。为两个层应用【填充】特效，填充为中黄。然后将两个层分别改名为“黄色箭头1”“黄色箭头2”。如图4-2-17所示。

图 4-2-17

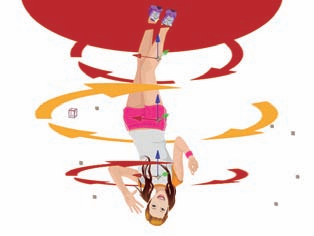

STEP 20 按照上面的方法向下方的女性角色周围复制三组箭头，分别设为红色和黄色。如图4-2-18所示。在搭建场景时建议多使用【自定义视图】视图。因为该视图不存在透视，所以可以避免视角原因而产生的差错。

图 4-2-18

知识点：GPU设置

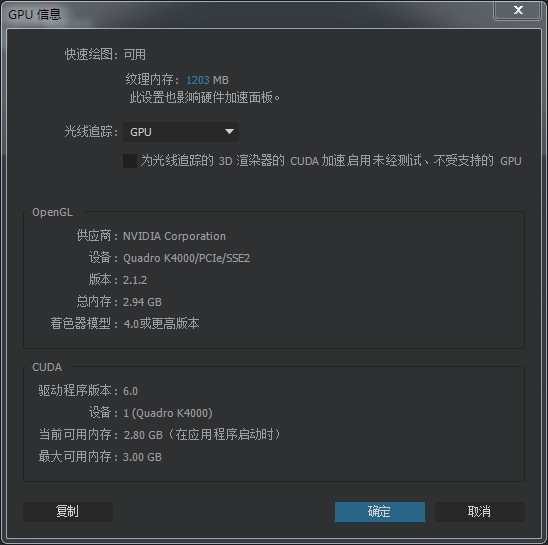

可以在After Effects中使用显示卡硬件加速显示三维场景。使用硬件加速可以极大地提高操作三维场景时的刷新速度。按“Ctrl+Alt+:”键，在弹出的对话框中的【预览】页面下。单击【GPU信息】按钮，可以检视显示卡状态。如果显卡支持CUDA加速，在【光线追踪】下拉列表中选择GPU。如图4-2-19所示。

图 4-2-19

在常规设置中指定使用GPU硬件加速后，按住鼠标左键单击合成窗口下方的按钮，在弹出的菜单中选择【自适应分辨率】即可。如图4-2-20所示。

图 4-2-20

场景到这里基本就搭建完毕，在下一节中我们为场景中的元素设置动画，并在场景中加入三维字幕。
