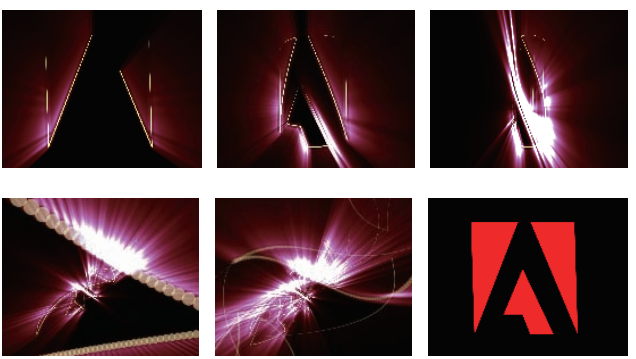

说到和蒙版有关的特效，就不得不提到3D Stroke。这个包含在Trapcode插件包里的特效插件，可以说是After Effects中使用频率最高的插件之一。它可以根据给定的蒙版形状来进行描边，并且可以对描边效果做变形处理，做出非常眩目的的效果。如图2-3-1所示，就是使用3D Stroke插件制作沿蒙版描边并且变形的动画，并结合光效插件Shine来得到的最终效果。

图 2-3-1

知识点：第三方插件

After Effects之所以能在众多优秀的合成软件中脱颖而出，成为用户群最广的合成软件。除了其简单的操作和强大的功能外，众多第三方插件的支持也是其成功的重要原因。全世界有不计其数的计算机厂商和电脑爱好者为After Effects编写特效插件。在本书中我们就将接触到不少After Effects的经典插件。

After Effects插件种类繁多。其中有的插件是对After Effects原有特效功能的补充完善。例如著名的Boris系列插件就属于该类。另一些插件则提供了更多After Effects所没有的特殊效果。

After Effects CC的插件存放Adobe After Effects CC > Support Files > Plug-ins目录下，扩展名为“.Aex”。

After Effects CC的插件有两类：

一类是提供安装文件的插件包，通常在插件包中带有“Setup.exe”文件，这一类型的插件只要执行安装文件“Setup.exe”就可以进行安装。

另一类插件是直接提供“.Aex”，除非有特殊的说明，否则直接将这些文件拷贝到Adobe After EffectsCC > Support Files > Plug-ins目录下使用即可。

第三方插件在安装完成后重新启动After Effects ，被安装的插件会自动集成到After Effects的【效果】菜单下，控制界面也使用After Effects的标准【效果控件】对话框。

掌握更多的插件可以让工作更加得心应手，作品也更加出色。但是要注意，插件仅仅是一种辅助手段，对于软件基本功能的掌握才是最重要的。提醒您在使用插件的同时，不要沉迷其中，而忽略了合成的基本。

STEP 01 首先要做的当然是创建一个合成了。按照PAL制模版创建一个30秒长的合成即可。

STEP 02 按“Ctrl + Y”键，在合成中新建一个纯色层。

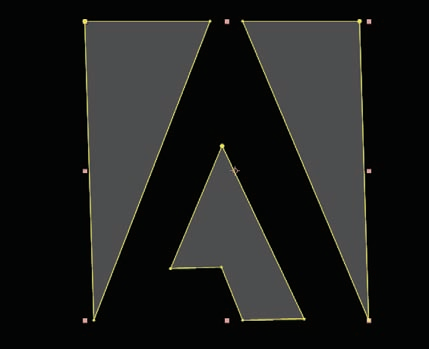

STEP 03 接下来要做的就是在工具中选择 工具，绘制一个如图2-3-2所示的Adobe标志。注意把钢笔工

具的【旋转贝塞尔曲线】选项关闭，以方便我们绘制直线。

图 2-3-2

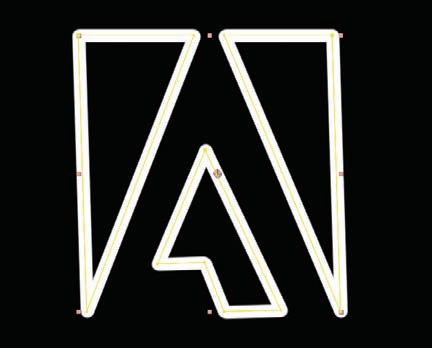

STEP 04 接下来就是为蒙版应用描边特效了。3D Stroke插件被正确安装后，我们可以在【效果】 >

【Trapcode】插件组中找到。选择【3D Stroke】，为目标层应用三维描边插件。在【合成】窗口中可以看

到，【3D Stroke】自动沿着蒙版边缘产生描边。如图2-3-3所示。

图 2-3-3

STEP 05 现在描边太粗，效果看上去不是很好。我们把边缘变细一下，再给描边换个颜色。在【效果控件】对话框中展开【3D Stroke】特效，将Thickness参数设为2，单击Color参数旁的颜色块，将描边设为淡黄色。

STEP 06 下面来设置描绘动画。我们沿蒙版来画出一个LOGO来。将世界指示器移动到影片开始位置，激活【End】参数的关键帧记录器，并且将该参数设为0。

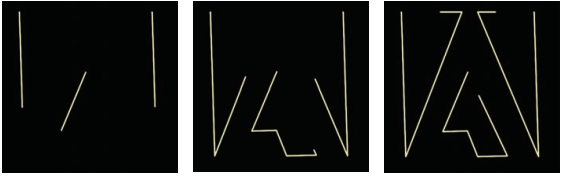

STEP 07 将【当前时间指示器】移动至4秒左右位置，将【End】参数设为100。播放动画会发现，所有蒙版同时开始描边。如图2-3-4所示。这同我们需要的按顺序描边有出入。激活【Stroke Sequentially】选项即可解决这个问题。

图 2-3-4

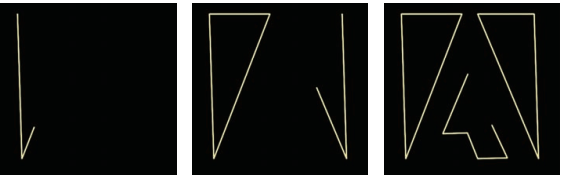

STEP 08 可以看到，如图2-3-5所示，产生了描绘的效果。

图 2-3-5

知识点：描绘动画

描边特效的动画设置是通过从路径的开始（Start）到结束（End）来设置关键帧产生效果的。例如上边的设置，【End】参数为100的时候，表示路径描绘完成，处于结束位置。0则表示开始位置。所以，设置【End】参数0~100的变化，就产生了描绘的效果。

想一想，如果把【Start】参数设为100~0会怎么样？

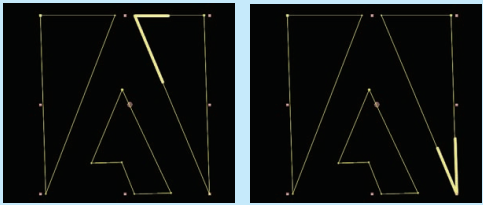

【Offset】参数表示了路径上描边的位置。通过这个参数的调节，可以在蒙版路径上改变描边的位置。

如图2-3-6所示。

图 2-3-6

激活【Stroke Sequentially】选项后，3D Stroke可以根据蒙版的创建顺序来进行顺序描绘。注意，是蒙版的创建顺序，不是排列顺序，也不是名称顺序。也就是说，先画的先描。

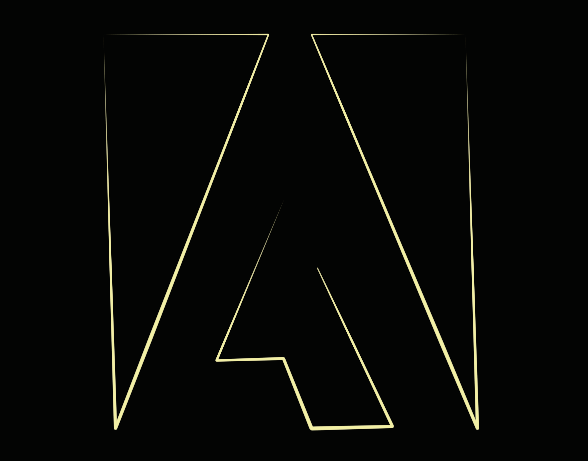

STEP 09 描边的动画做好了。现在笔划的粗细是一样的，我们可以使其产生变化，得到一个更好的效果。展开【Taper】参数栏，注意激活【Enable】选项。如图2-3-7所示，笔触有了变化。

图 2-3-7

知识点：笔触的虚实变化

【Taper】参数来专门用于对笔触产生虚实变化。激活【Enable】选项后该参数生效。【Start】和【EndThickness】参数栏分别控制一笔开始和结束部分的粗细。设为0时，开始和结束部分最细，就产生了如图2-3-7的变化。设为100，则和我们在【Thickness】参数栏中设置的整体笔划粗细是相同的。

【Taper Start 】和【End】参数栏控制的是笔触开始收缩变化的位置。

【Shape】栏的【Start】和【End】参数则分别控制笔触开始和结束收缩的形状、幅度。数值越高，收缩影响的范围也就越大，这样，笔触会显得更细一些。

STEP 10 接下来我们开始制作LOGO变形的动画。我们首先让LOGO卷曲，然后变形成一条条夸张的线

条，最后在恢复到LOGO的。

STEP 11 展开【Transform】卷展栏。在4秒左右位置，激活【Bend】参数的关键帧记录器。

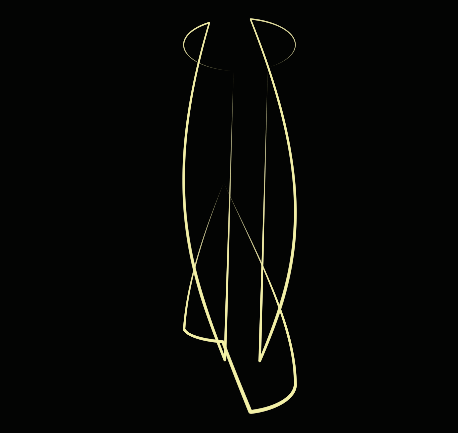

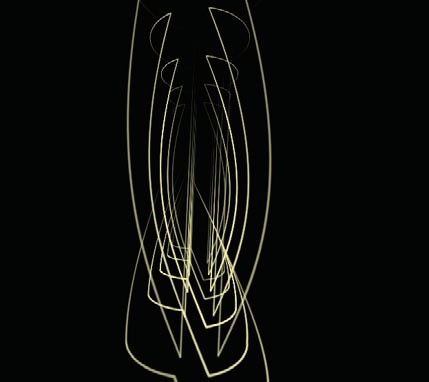

STEP 12 将【当前时间指示器】移动至10秒左右位置，将Bend参数设为3.5，可以看到，LOGO被卷曲起

来。如图2-3-8所示。

图 2-3-8

STEP 13 将【当前时间指示器】移动至17秒左右的位置，将【Bend】参数设为7左右，给一个更佳的卷曲值。可以看到，LOGO卷曲的更加厉害了。

STEP 14 前边说过，我们最后要让LOGO恢复原装。将【当前时间指示器】移动至28秒左右位置，将【Bend】参数设为0，可以看到，卷曲被取消，LOGO恢复原状。

STEP 15 播放动画来看一下，会发现LOGO只是在那里简单的卷来卷曲，并没有产生我们希望看到的线条。不要着急，我们一步一步来达到需要的效果。

STEP 16 将【当前时间指示器】移动至10秒左右位置，即第二个【Bend】关键帧处。激活【Bend Axis】参数的关键帧记录器。

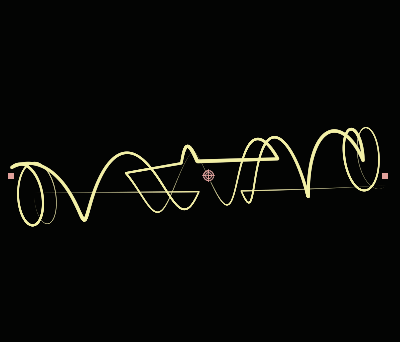

STEP 17 将【当前时间指示器】移动至17秒左右位置，将【Bend Axis】参数设为85°左右，可以看到，卷曲效果被扭曲了。

图 2-3-9

知识点：弯曲

3D Stroke特效中，通过【Bend】参数对线条进行弯曲变形。想象一下，好像我们把一张纸卷成一个筒一样。【Bend】参数值越大，扭曲效果越强烈，好像我们把纸卷了好几圈的感觉。这是一种规则的扭曲，但是我们设置【Bend Axis】后效果就产生了大的变化。这相当于把我们扭曲的坐标系再做了一个扭曲，扭上加扭，那效果就好像拧麻花一样，线条弯曲的相当复杂了。

在【Transform】栏中我们还可以对线条的位置和旋转进行动画。因为叫做3D Stroke，所以，线条的操作也一定是针对三维空间的。从扭曲到可以设置Z轴的位置和角度等，都可以体会到这一点。三维和弯曲再结合稍后要讲到的重复功能，把3D Stroke特效从同类的描边特效中真正的凸显出来，成为当之无愧的描边NO.1。

除了用【Bend】参数来弯曲线条外，我们还有一种可控性更高的弯曲方法，什么呢？其实就是对蒙版路径进行动画。试着操作一下，可以看到，所有的蒙版路径的修改，都立即会反馈到我们在3D Stroke中产生的描边线条上。

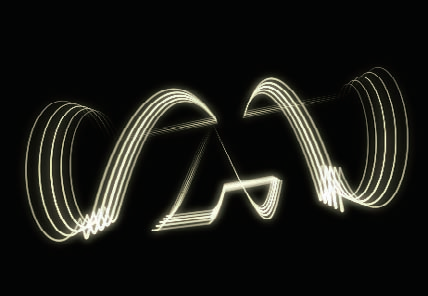

STEP 18 制作弯曲后，线条的变化是比较丰富了，但是整个画面中由于只有一组线条，还是比较单调的。下面展开【Repeate】卷展栏。激活【Enble】参数。来看看效果。如图2-3-10所示。

图 2-3-10

知识点：重复

3D Stroke通过重复（Repeater）来产生复杂的线条效果。当我们激活该卷展的【Enable】选项后，重复效果会被激活。缺省情况下，当前图形的两边会各产生两个一模一样的复制图形。

如果要修改重复的数量，更改【Instances】参数就可以了。不过需要注意的是【Symmetric Doubler选项】。这个选项被激活，图形两边产生重复，关闭的话，则仅有一边重复。也就是说，如果【Instances】设为2，且【Symmetric Doubler】被激活，重复的图形就是4个，关闭的话则是两个。

【Opacity】参数可以设置重复图形的不透明度。缺省情况下100％，重复的图形会和源图形相同。不过很多时候使用完全相同的不透明度，会感觉比较杂乱，而且设置不透明度后，纵深感也会好一点。需要注意的是，这里的【Opacity】参数设置后，不透明度是有中心的源图形开始向外递减的。

缺省情况下重复的图形和源图形大小相同。通过调整【Scale】参数，就可以放大或者缩小重复图形；而【Displace】参数则控制着重复图形和源图形间的距离。当这几个参数都为0时，就和源图形重合了；【Rotate】参数从X、Y、Z轴上选中重复图形。通过对上面这些参数的设置修改，重复的图形和源图形可

能就会大相径庭了。

STEP 19 首先将【Opacity】参数设为45左右，让重复的图形产生一个递减透明的效果。

STEP 20 将【当前时间指示器】移动到10秒左右位置。激活【Z Displace】参数的关键帧记录器。将参数

设置为0。

STEP 21 将【当前时间指示器】移动到14秒左右位置，将【Z Displace】参数设为400左右；将【当前时

间指示器】移动至24秒左右位置，将【Z Displace】参数设为0。这样就产生一个图形向外扩展收缩的动画效

果。如图2-3-11所示。

图 2-3-11

STEP 22 下面我们来进一步对线条效果进行设置。展开【Advanced】卷展栏。将【当前时间指示器】移

动至10秒左右位置，激活【Adjust Step】参数的关键帧记录器。

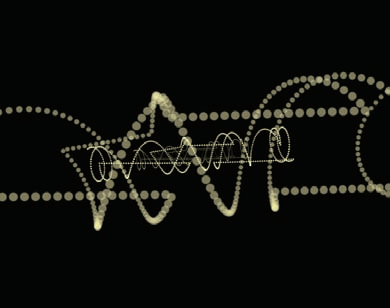

STEP 23 将【当前时间指示器】移动至17秒左右，将【Adjust Step】参数设为800左右，如图2-3-12所

示，线变成了点。

图 2-3-12

知识点：步幅

线是由点构成的，这个常识大家都知道，After Effects 中的线当然也不例外。【Adjust Step】参数控制线的步幅，也就是线上点的密度。当密度足够的时候，我们看到的是线不是点了。

通过增大【Adjust Step】参数值，就可以减少点的密度，产生圆点效果。需要注意的是，3D Stroke中的线在【Adjust Step】100的情况下，即可很平滑的显示。如果把线放大的很厉害，可以适当的减小该值。但是注意不要太小，不然由于点的密度太大，会导致计算速度急剧下降。

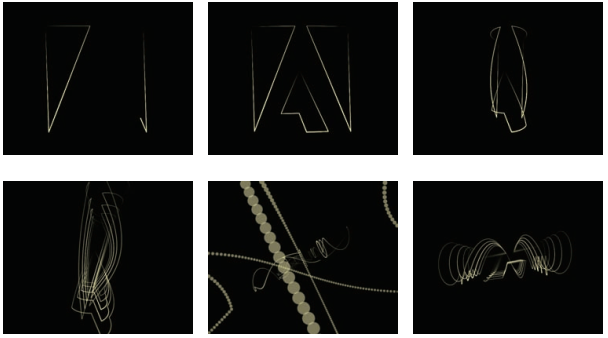

STEP 24 将【当前时间指示器】移动至24秒左右位置，将【Adjust Step】参数设为100即可。播放动画看看，效果如图2-3-13所示。

图 2-3-13

STEP 25 在【效果控件】对话框中单击右键，选择【风格化】特效组下的【发光】特效，为描边线条加入辉光。效果如图2-3-14所示。

图 2-3-14

STEP 26 描边的动画到这里就制作完毕了。接下来，我们为影片加入光效。这里要用到同样是Trapcode插件包里的光效插件Shine。比起3D Stroke来说，Shine的使用范围更加广泛。它具有效果好，操作简便，速度极快三大特色。这也是Shine能够在众多的After Effects光效插件中脱颖而出的制胜法宝。它也可以说是After Effects上最有名，使用频率最高的第三方插件。

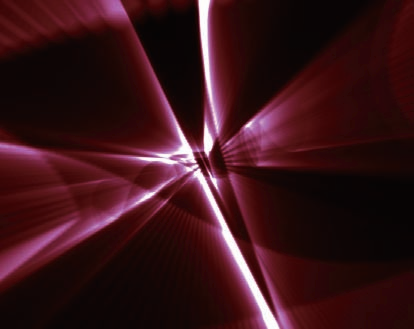

STEP 27 在【效果控件】对话框中单击鼠标右键，选择【Trapcode】特效组下的【Shine】特效。如图2-3-15所示。出现光芒发射的效果，是不是很熟悉呢？现在很多广告或者片头中使用的光效插件都是它了。

图 2-3-15

STEP 28 首先我们设置光效的颜色。展开【Colorize】参数栏，选择【Romance】，将【Boost Light】参数设为5。【Ray Length】设为8。在【Transfer Mode】中选择Add。效果如图2-3-16所示。

图 2-3-16

知识点：设置光效

Shine预制了多种光效模版，使用起来非常方面。我们只需要在【Colorize】 下拉列表中选择一种模版即可。这些模版可以随时修改。Shine最多支持5种颜色的光效过渡。如图2-3-17所示。我们可以看到，从上到下分别是由亮到暗的过渡，也就是光芒从发光点开始向外扩散衰减的过程。单击每个颜色块，可以分别设置不同阶段的颜色。一般我们都是由亮到暗的变化。

图 2-3-17

【Boost Light】控制光芒的亮度。数值越高，从发光点发射出来的光线也就越强。如图2-3-18所示左图【Boost Light】值就较小。需要注意的是，不要将该参数设的过高，会让画面充斥白光。

图 2-3-18

【Ray Length】参数控制的是光线的长度。一般情况下，在Boost Light数值一定的时候，光线越长，光芒强度也就越弱，因为衰减厉害了。

【Transfer Mode】下拉列表中可以设置光芒和原始素材的混合模式。类似于我们前面学习的层模式。一般情况下，我们选择Add。这样可以让光芒以加亮的方式叠在本体上，既有光芒效果，也可以看清楚本体的形状。有时候我们也使用None方式，这时候不显示本体形状，只呈现光芒的效果。如图2-3-19所示。

图 2-3-19

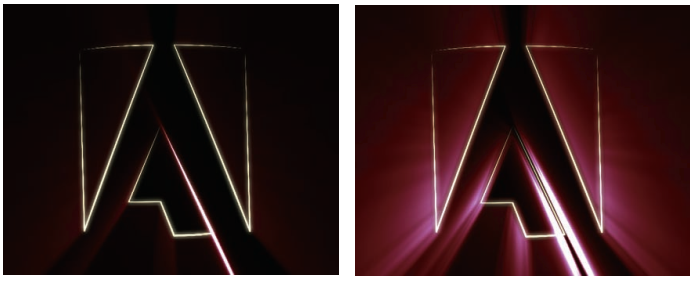

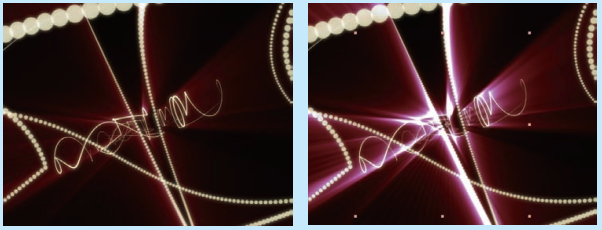

STEP 29 把【当前时间指示器】移动至影片前半段，即沿LOGO描边的动画状态。可以看到，在这个位置，光芒效果还是比较弱的。在【Base On】下拉列表中选择Alpha Edges。并且将【Edge Thickness】参数设为10。可以看到，光芒效果被加强了。如图2-3-20所示。左图为使用亮度通道时的效果。

图 2-3-20

知识点：发光通道

在默认情况下，Shine是基于图像的亮度通道产生光芒。图像中较亮的部分，产生的光芒也更耀眼，暗部的光芒就比较黯淡了。这也是本例中为什么光芒会显得较暗的原因。图像中整体是黑色背景，无法产生光芒。而线条也比较细，所以光芒也就比较暗了。这种情况下，一味的提高【Booslight】参数是没有效果的，这样只会使亮的地方变得一片惨白，而暗的地方只会有微弱的提升。

除了基于亮度通道产生光芒外，实际上Shine也是可以根据目标的Alpha通道来产生光芒的。这正好使用于目前这种状况。

除了上述通道外，图像的R、G、B通道也是可以产生光芒的。具体可以根据使用的需要来选择。

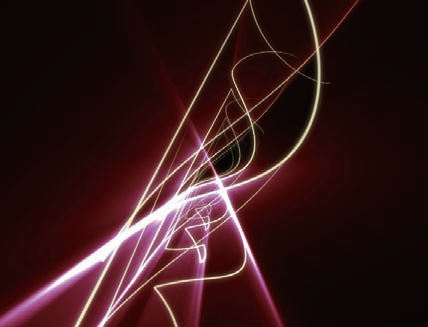

STEP 30 现在可以看到，光芒方向有点过于向下了，应该让光芒方向靠上一点。拖动【Souce Point】参数栏的到397～408。可以看到，光线方向靠上了。如图2-3-21所示。

图 2-3-21

知识点：光线的方向

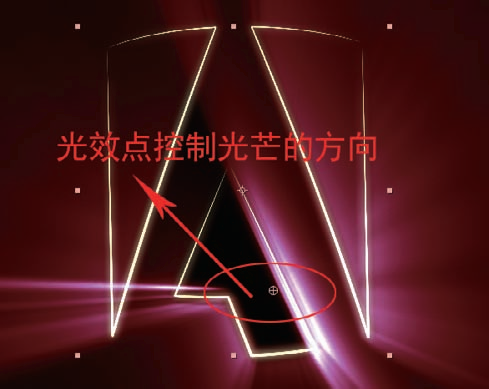

【Souce Point】控制光线从哪儿发出。离该点越近，光效也就越强。它控制了光效的方向。向下拖动光效点的话，光线会向上；而向左拖动光效点的话，光线会朝右。一般情况下，我们都是通过对该参数设置动画来产生扫光等效果的。例如，设置光效点从左往右水平移动的动画，得到一个由右向左的扫光效果。如图2-3-22所示。注意一下光效点的位置。单击选择按钮后，也可以根据在【合成】窗口中出现的十字线快速定位光效点的位置。

图 2-3-22

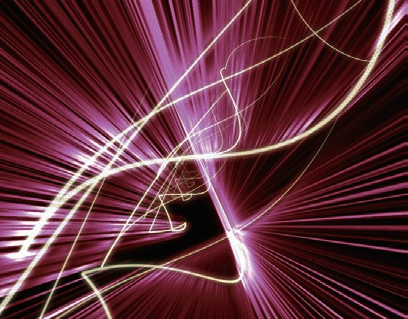

STEP 31 接下来我们对光线进行一些调整。展开【Shimmer】设置栏。将【Amount】参数设为500，【Detail】参数设为8。如图2-3-23所示。

图 2-3-23

知识点：光线的细节

【Shimmer】是专门由于设定光线细节的。一般情况下，使用缺省的参数值就可以得到足够好的效果了。但是有时候我们可能需要一些更为夸张的光效，外形更清晰的光效，这时候【Shimmer】就可以派上用场了。

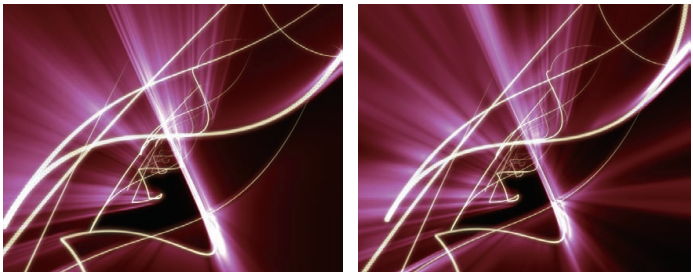

【Amount】和【Detail】两个参数是一起使用的。前者控制光线的强度，而后者控制光效的细节。这两个参数值都高的时候，可以得到一个有着清晰外形的光束效果。如图2-3-24所示。

图 2-3-24

【Phase】也是个比较重要的参数。它控制光线的相位。通过为这个参数设置关键帧动画，可以产生光线流动的效果。

STEP 32 将【当前时间指示器】移动至影片开始，激活【Phase】参数的关键帧记录器；将【当前时间指示器】移动至影片结束，将该参数设为50。

STEP 33 光效到这里就全部设置完毕了。影片的最后我们要显示Adobe标志。按“Ctrl + D”键，复制一个层。选择上方的层，按“F3”键展开【效果控件】对话框。选择所有特效，按“Delete”键删除。

STEP 34 按“Ctrl + Shift + Y”键，将该层设为红色。将【当前时间指示器】移动至28秒左右位置。按“T”键，展开该层的【不透明度】属性。将其关键帧记录器激活，设为0；将【当前时间指示器】移动至29秒左右位置，将【不透明度】参数设为100。

STEP 35 选择下方应用了描边和光效的层，按“T”键展开其【不透明度】属性。在28秒稍靠后一点的位置将其关键帧记录器激活，参数为100；将【当前时间指示器】移动至29秒稍靠后一点的位置，将【不透明度】参数设为0。这样就制作了一个光效和LOGO之间的叠化过渡效果，光效渐弱，标志淡入。

STEP 36 最后为影片配上音乐。在【项目】窗口中双击，导入配套素材>LESSON 2 > FOOTAGE下的Music2.mp3，将其拖入合成。输出一个影片观看效果。

通过一个实例学习了3D Stroke和Shine的应用方法。下面是一个没有在实例中涉及到，但是又非常重要

的知识点，我们来补上。

知识点：3D Stroke的摄像机系统

既然是三维空间中的描边效果，那一定离不开摄像机系统了。3D Stroke中提供了两种摄像机系统。

首先是特效自带的摄像机系统。展开Camera卷展栏后可以看到。通过对Position（位置）和Rotation（旋转）的操作，可以改变线条的观察视角。这些参数当然也是可以动画的。Zoom参数是用来调整镜头大小的。数值越小的话，视角越广，呈现广角效果。

另外在View下拉列表中除了选择Camera视角以外，还可以选择其他诸如顶视、侧视各种视角，以方便我们的观察。

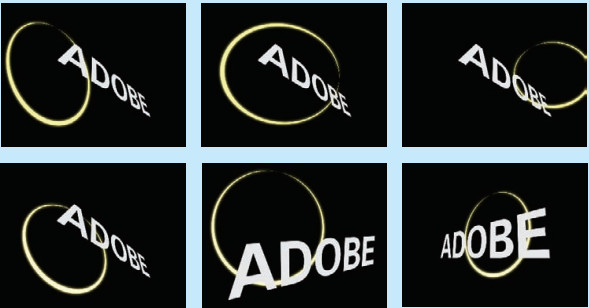

除了自动的摄像机系统外，使用起来更加灵活方便的是Comp Camera系统。激活这个选项后，3D Stroke就可以使用After Effects的摄像机系统来操作了。这对于把3D Stroke特效产生的线条与其他层的效果整合在一个空间，使用相同视角来动画是有至关重要的作用的。我们来看看图2-3-25，上方使用了特效的摄像机系统，在动画过程中文字和线条视角不同，无法同步。而下图使用Comp Camera后，文字层和3D Stroke产生的线条由于共用了摄像机，所以被整合在一个空间内，移动旋转都是同步的了。

图 2-3-25

要使用Comp Camera，首先需要在当前合成中新建一个摄像机，然后勾选特效的Comp Camera选项，在工具栏中选择摄像机工具操作即可。以后要设置调整动画，都针对合成中的摄像机层即可。有关于三维空间和摄像机的知识我们将在后面几课中详细进行学习。

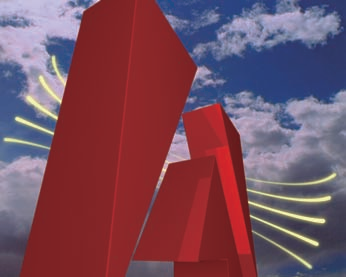

另外还有一个重要的问题就是遮挡的问题。由于我们制作的线条都是三维空间中的，所以如果要和三维空间中的其他物体共存，就会出现一个遮蔽的问题。但是由于After Effects的三维空间系统是没有厚度概念的，而且它的三维空间深度信息和特效的深度信息没有共享，所以我们在特效中产生的线条无法和After Effects的三维空间物体前后遮挡。更不用说，是和合成中一个普通层来产生遮蔽了。但是麻烦的是，这种前后遮蔽的效果我们在制作影片中是经常会碰到的，例如，一束光线绕着一个LOGO上行，如果没有遮蔽，就无法达到让人满意的效果。如图2-3-26所示。

图 2-3-26

3D Stroke的【Z Clip】参数是解决这个问题的好办法。它控制着描边线条的深度信息。我们可以设置深度来确定显示哪一部分的线条。例如，【Z Clip Front】控制向前延展，【Z Clip Back】控制靠后延展。通过修改这两个参数，我们就可以产生遮蔽了。需要注意的是，实际操作的时候，眼睛看到的前后方不一定就是实际线条的前后方，因为如果旋转了线条，它的方向就颠倒了。所以，我们还是需要看着画面，试着调整两个参数来得到满意的效果。

还是以上图为例，首先需要调整处于LOGO上方的线条的【Z Clip Back】值，拖动参数可以看到，数值越低，前方显示的线条也就越少，提高该参数，则线条向后延展。所以我们只需要把数值调整到接近LOGO后方遮蔽的位置即可。如图2-3-27所示。

图 2-3-27

需要注意一下【Start Fade】参数，这个参数控制线条两头的衰减。它和线条在Z轴上的位置有关。根据位置我们来调整参数大小，一般来说，数值小则衰减高。

前半部分的线条制作完毕以后，接下来需要制作后半部分被遮挡的线条。这时候我们需要拷贝这个应用了3D Stroke特效的层，将它放在LOGO的下方。这样就会被遮挡了。

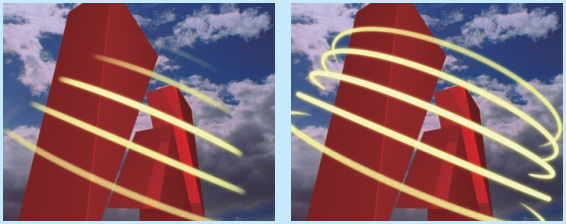

处于LOGO下方的应该是后方的线条。所以，我们需要调整一下【Z Clip】参数，把后方的线条露出来。这时候我们需要把【Z Clip Back】参数调大，可以看到，线条靠后延展到完全显示就可以了。调大【Z Clip Front】参数值，可以看到，线条向后收缩了，处于前方的线条被屏蔽了。如图2-3-28所示，对比两张图可以看到，这下，前后的光线都有了，而LOGO处于中间，所以产生了屏蔽的效果。

图 2-3-28

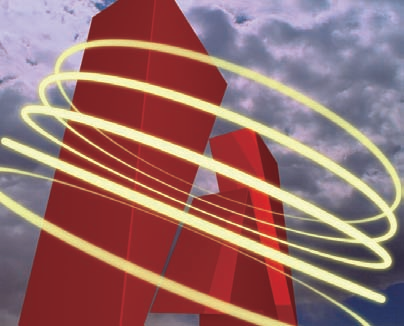

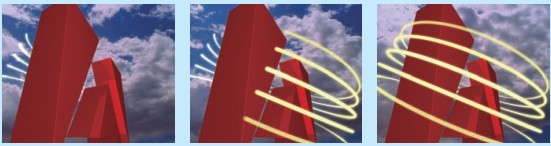

如果LOGO中的摄像机是动态的，我们则需要为【Z Clip】设置关键帧动画，以适应LOGO的移动位置，来产生遮蔽。上面例子中制作了线条描绘动画后最终的效果如图2-3-29所示。

图 2-3-29
