在调色过程中，由于监视器的校准不同，不同显示设备的指标不同，以及种种原因，眼睛看到的颜色可能不是最准确的。举个例子来说，我们在计算机监视器上饱和度亮度（暗度）很高的一个片子，在电视机上就无法完全显示颜色。这是因为电视输出的时候一般都以模拟信号输出，这样就会使得我们在计算机上可以看到的一些细节，在电视机上则无法显示出来。所以我们在调色的时候，一个方面需要配备监视器，另一方面还要使用示波器进行参考。

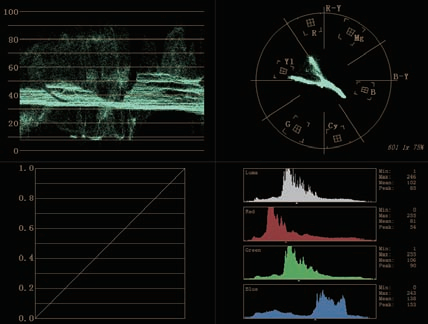

Color Finesse提供了专业的示波器供我们进行颜色调节的观察参考。如图5-3-33所示。

图 5-3-33

在大部分的电影、电视制作中，都会用到Vectorscope和Waveform这两种硬件设备。它们主要用于检测影片的颜色讯号。在Color Finesse中也提供了兼容这些标准色讯检测设备的显示模式。使用这两种模式，可以帮助我们正确地评估电视的层次，包括颜色、亮度、对比度等，以输出一个符合广播电视标准程式的影片。同时，在基于美学方面的考虑，对于我们进行影片的颜色矫正时，它们也有重要的作用。

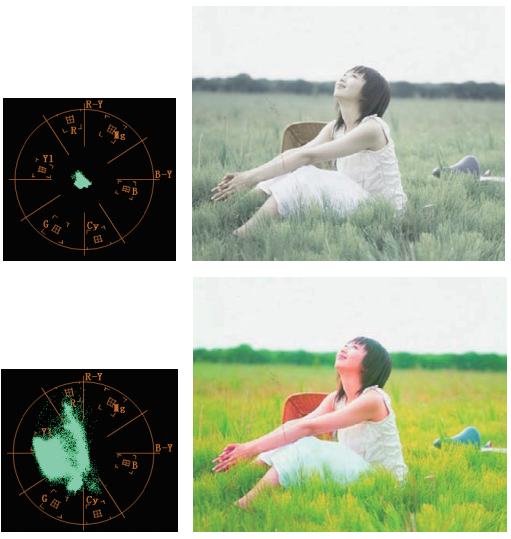

首先我们来看一下矢量范围图Vectorscope。Vectorscope主要用于检测讯号的色彩。讯号的色相和饱和度构成一个圆形的图表。饱和度从圆心开始向外扩展，越往外，饱和度越高。如图5-3-34所示。可以看到，上方影片饱和度较低，绿色的饱和度信号处于中心位置。而下方的影片饱和度被提高，信号开始向外扩展。圆的小格分别表示完全饱和的色相区域。它们分别是R（红色）、Mg（红紫色）、B（蓝色）、Cy（蓝绿色）、G（绿色）、和Yl（黄色）。上图中影片整体偏蓝绿，所以信号指向Cy。在下图中，由于颜色偏向红色到绿色区域，所以信号指向R～B，并且信号的密集度表示了颜色的分布程度。对于NTSC颜色来说，不应该使其超出图表的显示范围。

图 5-3-34

再来看看Waveform。它以波形来显示检测讯号。使用IRE（美国无线电工程师学会）的标准单位进行检测。【Color Finesse】中分别提供了Luma WFM来检测讯号的亮度；RGB检测检测RGB颜色区间；YCBCr主要检测色差和亮度区间。

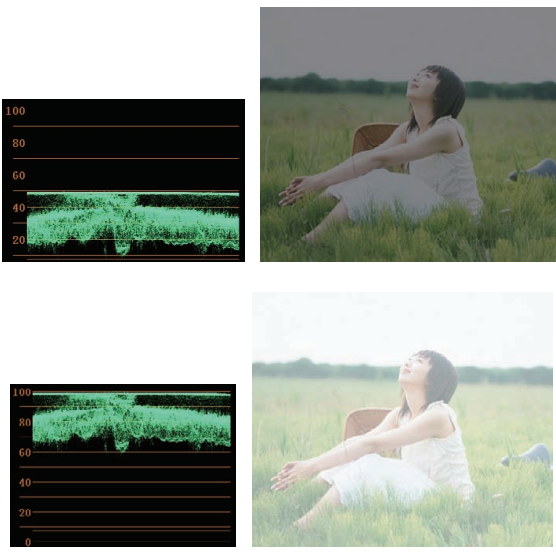

以Luma WFM为例，水平方向的轴表示视频图像，垂直方向的轴则检测亮度。在绿色的波形图表中，亮的区域总是处于图表上方，而暗色区域总在图表下方。如图5-3-35所示。对于NTSC影片来说，亮度层次总是在7.5～100IRE。

图 5-3-35

再来看看直方图Histogram。它可以观看一个素材的动态范围对比度的问题。图表显示出色彩波形的频率分布。横向表示黑白关系，纵向表示同层素材同颜色的像素数。

学会使用示波器观察颜色，可以让我们的影片无论在何种设备上播出，都能以最佳的状态表现出来，从而避免因为显示设备的原因而让影片效果大打折扣。

图 5-3-36
