知识点：操控点系统

操控点系统是After Effects中配合形状工具的一个动画制作系统。我们可以把目标当作一个人偶，通过设置关节，产生各种动作。这是一个非常方便的动画制作系统，它通过在目标的各个部位设置关节点，根据这些关节点锁定影响范围、柔度等来产生复杂动画。这样我们就从繁重的关节帧设置中解脱出来，可以将精力更多的投入到艺术性的创作中去。

除了应用在形状图层上，操控点系统也可以应用在其他层上。

工具栏中的为操控点系统工具。我们首先来看看这几个工具的使用方法。

▪：【操控点】工具，用来设置关节点。关节点有两个作用：一个是锁定，另一个是移动。我们将在下面的实例操作中来领会它的功用。

▪：操控点【叠加】工具，可以设置某片身体是在前方还是隐藏在背后。

▪：操控点【扑粉】工具，把刷到的地方变硬，不柔软，无法变形。

STEP 01 在工具栏中选择

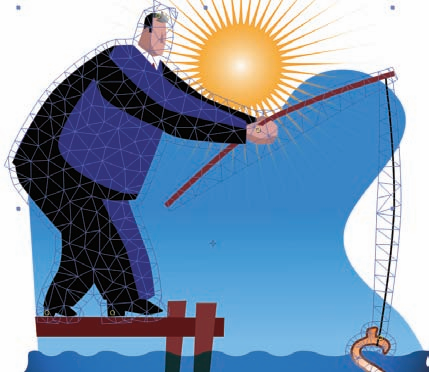

工具，在人物的头部、手部、两个脚后根、鱼线底部分别单击，设定关节点。如图3-2-40所示。

图 3-2-40

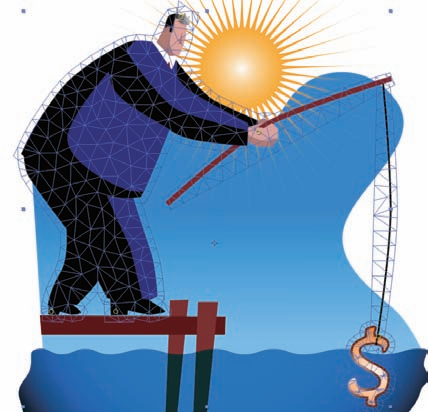

STEP 02 设置关节点以后，可以看到，图形上出现网格。而在工具栏旁也出现扩展的参数栏。【三角形】参数控制网格的复杂程度。这里的网格影响【叠加】和【扑粉】工具在刷取范围时的精细程度；而修改【扩展】参数可以让网格外框扩展或者收缩。

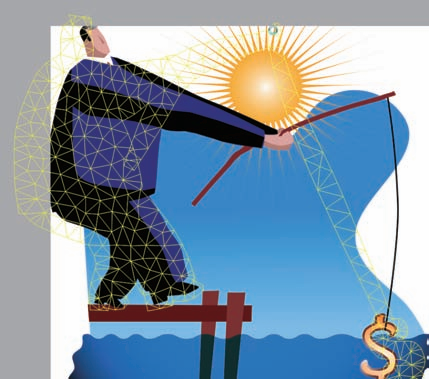

STEP 03 我们来看看为什么要设置关节。我们需要做的动画效果是个钓鱼的过程，在开始有个使劲拉杆，并和“$”较劲的过程。首先选择头部的关节，移动黄色关节点看看效果。

图 3-2-41

STEP 04 可以看到，我们在拖动头部关节的时候，身体随之弯曲变形，而脚则依后跟的关节点随之旋转，整体却没有移动。因为我们设置的关节点将它锁定在这个位置。手部和鱼线底的道理也是相同的。

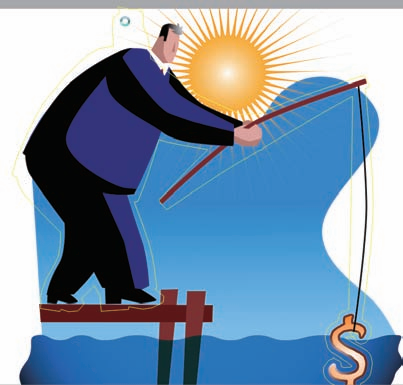

STEP 05 再按住“Shift”键加选手部和鱼杆顶部的关节点，移动关节点，如图3-2-42所示。可以看到，整个身体包括鱼竿都在动，脚和鱼线底部依然锁定在那里。但是由于关节点的不同，和移动头部关节点时身体的倾斜效果是不同的。

图 3-2-42

STEP 06 通过上面的动作，我们已经初步掌握了关节点控制动作的要领。还有一个问题，可以看到，我们在移动关节点的时候，人物的头部变形很厉害，好像面捏的一样。下面，我们来设置头部。

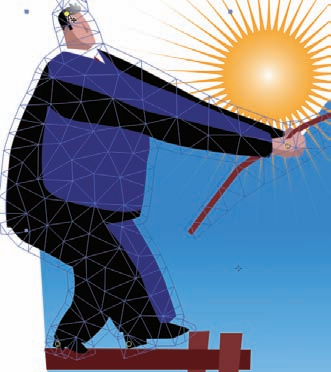

STEP 07 选择工具，在人物头部单击，创建一个红点，可以看到，红点旁边的区域变蓝，调整【范

围】参数可以设置影响区域的大小，将其调整到整个头部即可。不同的控制点是可以分别设置【范围】参数

的。如图3-2-43所示。而【数量】参数则控制硬化的程度。数值越高，硬度越高。将其设为20左右即可。

图 3-2-43

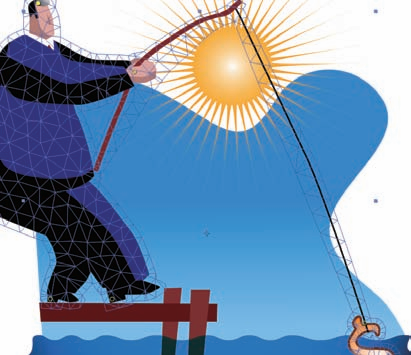

STEP 08 切换到工具。现在移动头部的黄色关节点，可以看到，头部不再变形了。如图3-2-44所示，和图3-2-41对比一下即可看出效果。

图 3-2-44

STEP 09 除了头部需要硬化外，人身体的几个部位还需要刷一下。胳膊的关节、膝盖的关节、脚都需要硬化。

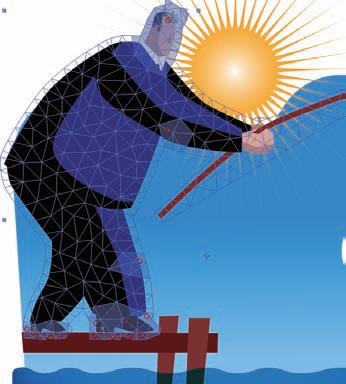

STEP 10 选择工具，准备刷的时候会发现一个问题，网格太大了。我们只需要对小局部进行硬化。下面来细化网格。注意选择人物，切换到工具，修改【三角形】参数为500。如图3-2-45所示，网格被细化了。需要注意的是，调高【三角形】参数会大大降低刷新速度，所以在网格够用的情况下，我们尽量使用最低的三角形值。

图 3-2-45

STEP 11 下面我们开始为人物的动作设置动画。选择工具，如图3-2-46所示进行设置，注意有些地方（例如脚部），可以调低【范围】参数，多设置几个点来刷网格。

图 3-2-46

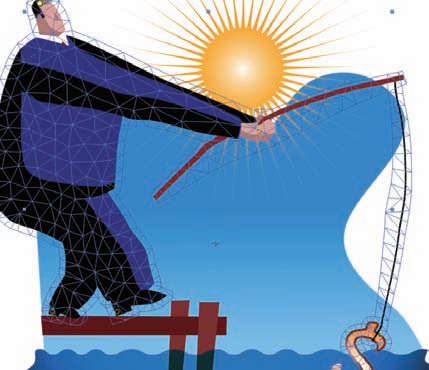

STEP 12 现在控制点都已经设置完毕了，接下来开始制作动画。首先将时间指示器移动到影片的开始位置，然后切换到工具。我们先来对头部进行动作设计。头部实际上牵动着全身的动作。按住“Ctrl”键拖动头部的关节点，做钓鱼动作。想象一下钓鱼时的情景：开始先是缓慢地、一前一后地和目标胶着着，最后突然发力拉起钓竿。做动作的时候注意观察黄色边框，它显示我们的动作效果。我们所做的动作会在完成后自动被记录为关键帧。如图3-2-47所示。

图 3-2-47

知识点：实时动画

After Effects的操控点系统提供了实时动画的功能。按住“Ctrl”键拖动关节点的时候，可以看到出现黄色边框时显示当前的动作状态。这样我们就可以完全依靠真实的动作手感来调节动画，效果非常逼真，之后只需要简单对关键帧做一些调整。如果纯粹使用关键帧来制作动画，不论是制作难度还是最后的效果，都要逊色不少了。

单击工具栏上方的【记录选项】栏，会弹出设置对话框。该对话框对实时动作做一些简单的设定。【速度】栏设置动画速度。默认情况下是100%，和我们拖动时的动作速度是一样的；【平滑】栏设置动作平滑度。激活【显示网格】选项则可以在动作的时候显示网格。如图3-2-48所示。

图 3-2-48

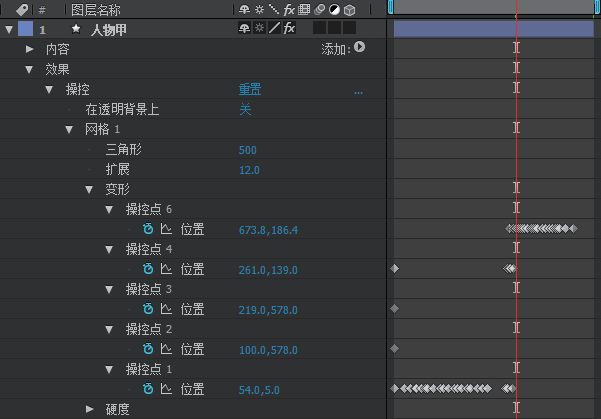

动画可以针对单个关节点设置，也可以同时对多个关节点一起设置，这样它们的影响范围也会有所区别，我们根据具体需要来制作。动画制作完毕以后，可以展开Mesh卷展栏的【变形】参数项查看。可以看到，操控点分别对应我们设置的关节点。设置了动画的关节点上会自动产生关键帧。我们可以对这些关键帧做一些精细调整，使动画效果更好。如图3-2-49所示。

图 3-2-49

STEP 13 可以看到，在动画的前半段，人物和“$”呈胶着状态，而后半段突然发力，“$”被钓了上来。由于我们仅对头部的关节点做了动画，而“$”的关节点被锁定在水中，所以需要对其他几个关节点设置动画。

STEP 14 将时间指示器移动到人物最后开始发力的位置。按住“Shift”键选择手部和鱼竿顶部的关节点。按住“Ctrl”键猛地向上拖动，注意观察黄色边框的动作变化，如图3-2-50所示。如果这里制作的不是很精确，问题也不大，我们之后可以在【变形】设置栏中选择这两个关节点的关键帧再做一些调整。

图 3-2-50

STEP 15 如果刚才制作的提起鱼竿动画时间太长，可在【变形】设置栏中选择这几个关键帧，移动它们的位置，观察画面，使其和头部关节点的关键帧动作相对应。

STEP 16 最后制作“$”的动画。将时间指示器移动到鱼竿拉起的位置，并选择“$”的关节点。按住“Ctrl”键将其拉起，然后来回晃几下，越晃越慢，最终停下即可。同前面的动画设置相同，完成动作以后，在【变形】设置栏中选择其对应的关键帧，参照手部和鱼竿顶部的动作进行对应的调节。

STEP 17 人物甲的动画到这里就全部完成了。接下来，我们制作在水中的人物乙的动画效果。
