创建图表后，可以替换图表中的图例，创建符合特定行业需要、更有趣的图表。用于替换的对象可以是简单的图形、徽标和符号，也可以是包含图案和参考线的复杂对象。

12.6.1 实战：替换图例

下面将图稿定义为设计图案，再通过“柱形图”命令替换图表中的图形。

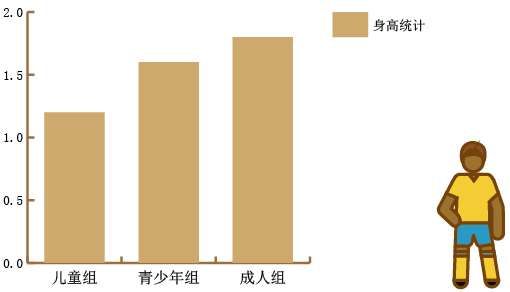

01 打开素材，如图12-190所示。使用选择工具选取小球员，如图12-191所示。

图12-190

图12-191

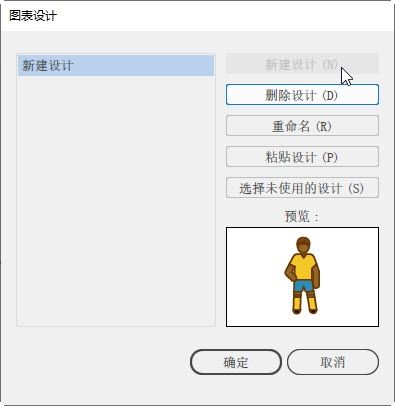

02 执行“对象>图表>设计”命令，在打开的对话框中单击“新建设计”按钮，将所选图形定义为一个设计图案，如图12-192所示。单击“确定”按钮关闭对话框。

图12-192

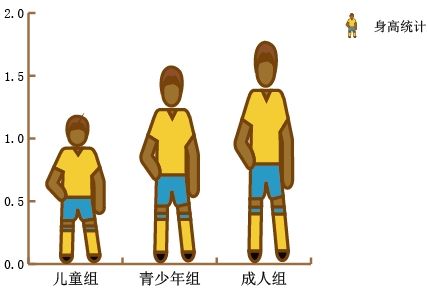

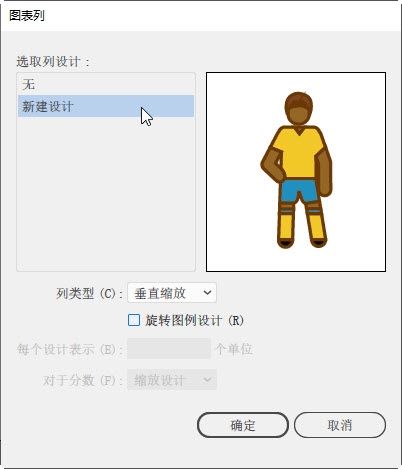

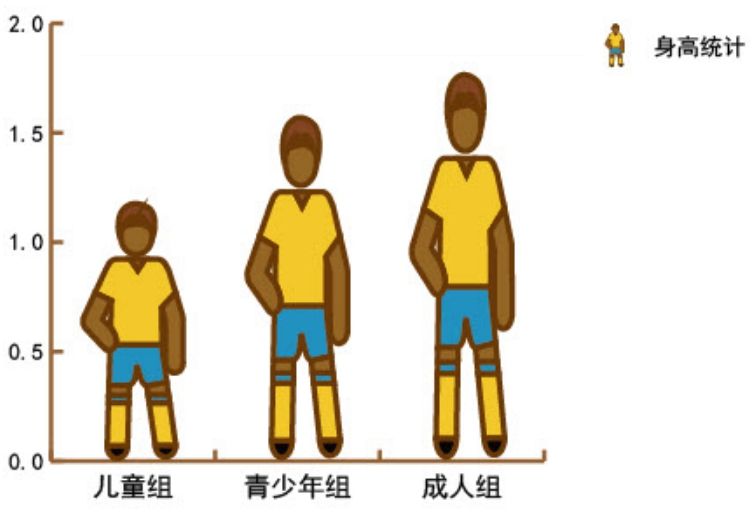

03 选择图表对象。执行“对象>图表>柱形图”命令，在打开的对话框中单击新创建的设计图案；在“列类型”选项下拉列表中选取“垂直缩放”选项，取消勾选“旋转图例设计”选项，如图12-193所示；单击“确定”按钮，用小球员替换图例，如图12-194所示。

图12-193

图12-194

技术看板　“图表设计”对话框选项

• 删除设计：选取对话框中的一个设计图案后，单击该按钮可将其删除。

• 重命名：选取对话框中的一个设计图案，单击该按钮，可以打开“重命名”对话框修改图案的名称。

• 粘贴设计：选取对话框中的一个设计图案，单击该按钮，可以将它粘贴到画板上。此时可对图案进行编辑。图案修改完成后，也可以将它重新定义为一个新的设计图案。

• 选择未使用的设计：单击该按钮，可以将所有未被使用的设计图案选取。

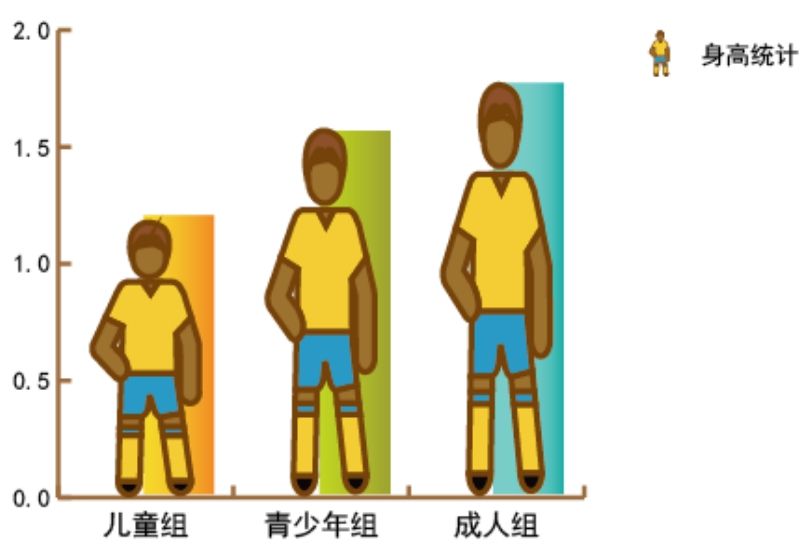

04 选择编组选择工具，按住Shift键单击各个文字，将它们选取，在控制面板中设置字体为黑体，如图12-195所示。使用矩形工具创建几个矩形，填充线性渐变，放在小球员的身后，如图12-196所示。

图12-195

图12-196

“图表列”对话框选项

当设计图案与图表的比例不匹配时，可以在“列类型”选项的下拉列表中设置图案的缩放方式。

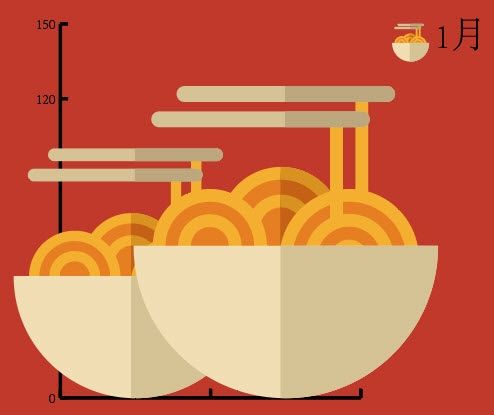

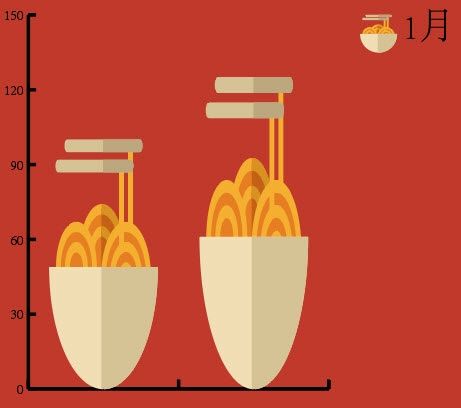

选取“垂直缩放”选项，可根据数据的大小在垂直方向伸展或压缩图案，图案的宽度保持不变，如图12-197所示。选取“一致缩放”选项，则根据数据的大小对图案进行等比缩放，如图12-198所示。选取“局部缩放”选项，可以对局部图案进行缩放（方法见下一小节）。

图12-197

图12-198

选取“重复堆叠”选项后，下方的选项将被激活。在“每个设计表示”选项中可以输入每个图案代表几个单位。例如，输入“50”，表示每个图案代表50个单位，Illustrator会以该单位为基准自动计算使用的图案数量。

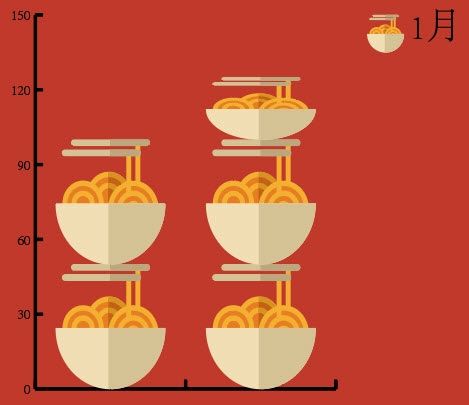

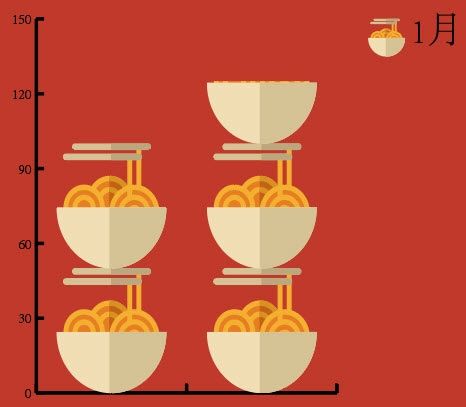

单位设置好之后，还要在“对于分数”选项中设置不足一个图案时如何显示。选取“截断设计”选项，图案将被截断，如图12-199所示；选取“缩放设计”选项，则压缩图案，以确保其完整，如图12-200所示。

图12-199

图12-200

提示

勾选“旋转图例设计”选项，可以将图案旋转90°。

12.6.2 实战：局部缩放图形

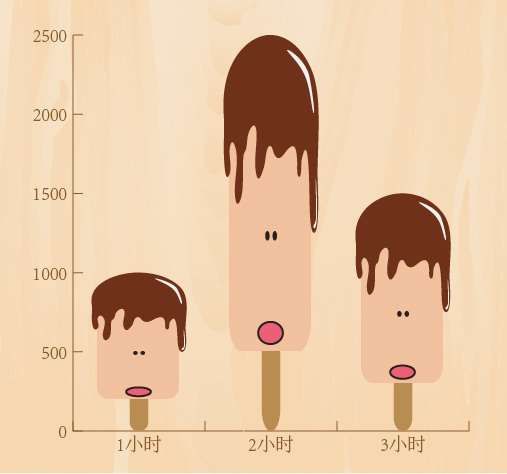

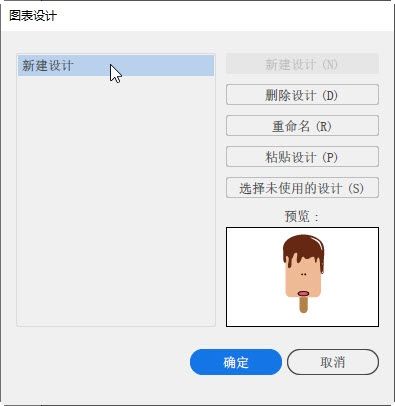

01 打开素材，如图12-201所示。这是一组卡通版的雪糕。执行“对象>图表>设计”命令，打开“图表设计”对话框，选择图12-202所示的设计图案，单击“粘贴设计”按钮，再单击“确定”按钮，将它粘贴到画板上，如图12-203所示。

图12-201

图12-202

图12-203

02 选择直线段工具，按住Shift键创建一条直线，如图12-204所示。执行“视图>参考线>建立参考线”命令，将直线创建为参考线，如图12-205所示，通过它来定义图形的缩放位置。在后面的操作中，位于参考线下方的图形被缩放，参考线上方的图形比例保持不变。

图12-204

图12-205

提示

打开“视图>参考线”子菜单，如果“锁定参考线”命令前面有个“√”，说明参考线被锁定，单击该命令解除对参考线的锁定（无“√”），之后再进行下面的操作。

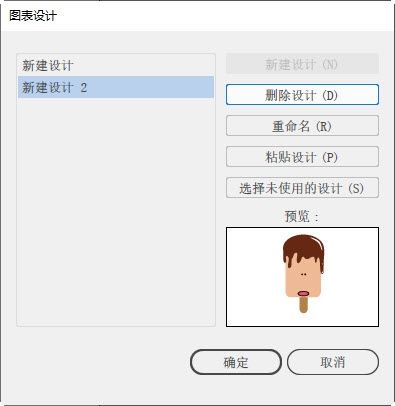

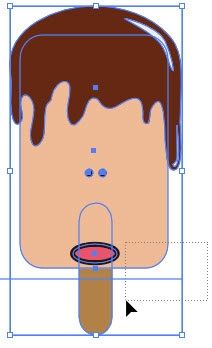

03 选择选择工具，拖曳出一个选框，将被创建为参考线的直线和图案一同选取，如图12-206所示。执行“对象>图表>设计”命令，打开“图表设计”对话框，单击“新建设计”按钮，将它们保存为一个新的设计图案，如图12-207所示，最后关闭对话框。

图12-206

图12-207

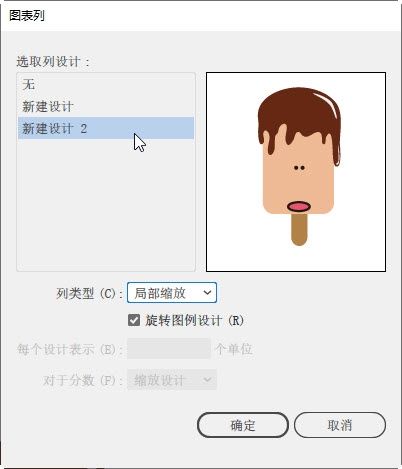

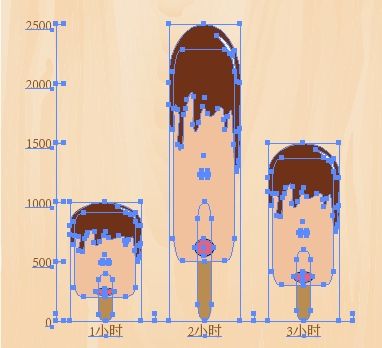

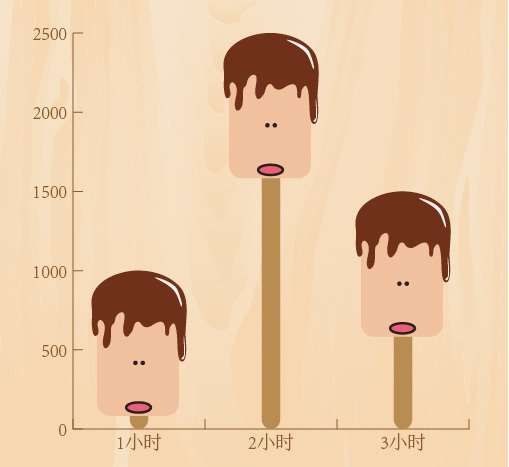

04 选择图表对象，如图12-208所示。执行“对象>图表>柱形图”命令，打开“图表列”对话框，单击新创建的设计图案，在“列类型”选项下拉列表中选择“局部缩放”，如图12-209所示，单击“确定”按钮关闭对话框，即可对图表进行局部缩放。执行“视图>参考线>隐藏参考线”命令，隐藏参考线，如图12-210所示。

图12-208

图12-209

图12-210

12.6.3 实战：用图案替代数据点

折线图和散点图可以应用设计标记，即用设计图案替换图表中的数据点。

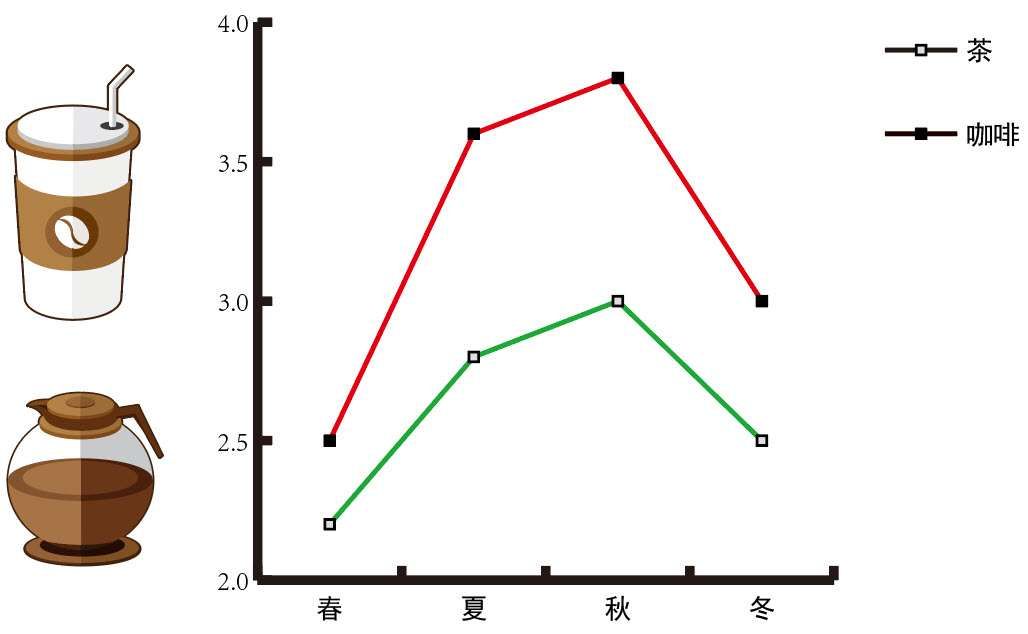

01 打开素材，如图12-211所示。使用选择工具选取咖啡杯，如图12-212所示。执行“对象>图表>设计”命令，打开对话框以后，单击“新建设计”按钮，定义设计图案。单击“确定”按钮关闭对话框。

图12-211

图12-212

02 使用选择工具选取茶壶，如图12-213所示。执行“对象>图表>设计”命令，将它创建为一个设计图案，如图12-214所示。

图12-213

图12-214

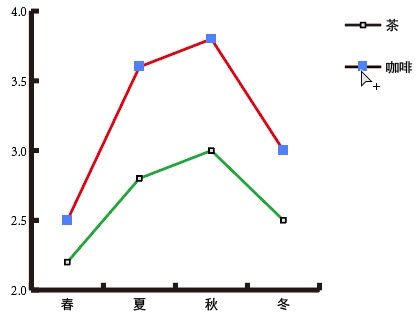

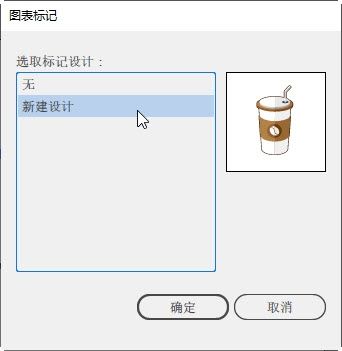

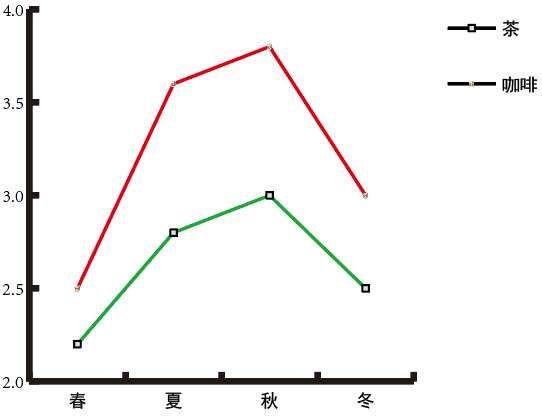

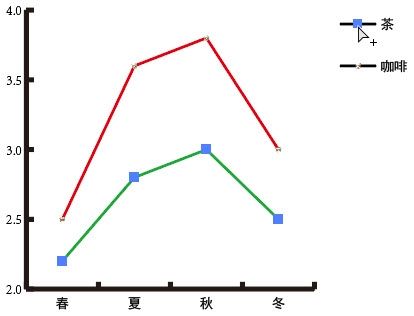

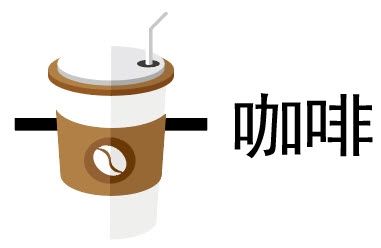

03 选择编组选择工具，将鼠标指针移动到咖啡标记上，如图12-215所示，通过双击，将所有咖啡标记一同选取，如图12-216所示。不要选择线段。执行“对象>图表>标记”命令，打开“图表标记”对话框，选取咖啡杯图案，如图12-217所示，单击“确定”按钮，用它替换图表中的点，如图12-218所示。

图12-215

图12-216

图12-217

图12-218

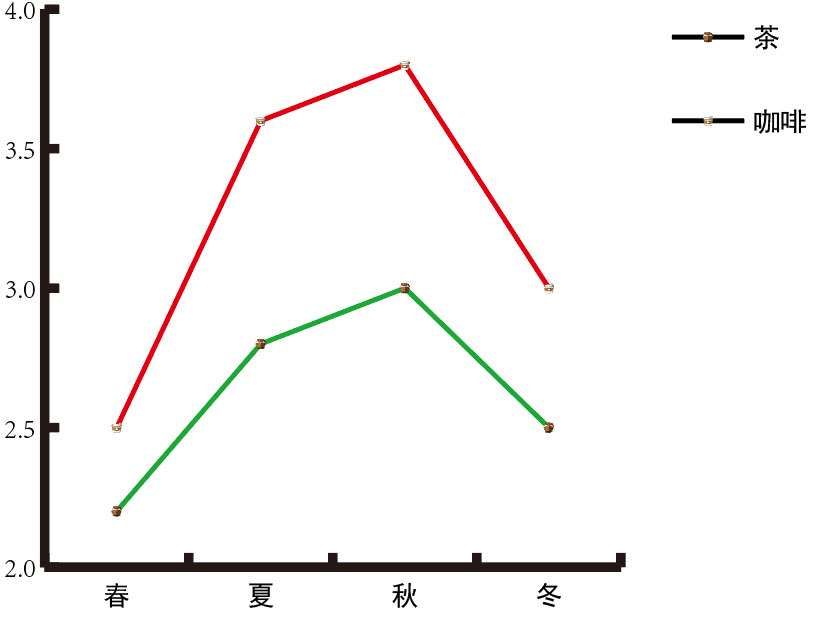

04 用同样的方法选取茶的标记，如图12-219所示，用“对象>图表>标记”命令替换为茶壶，如图12-220所示。

图12-219

图12-220

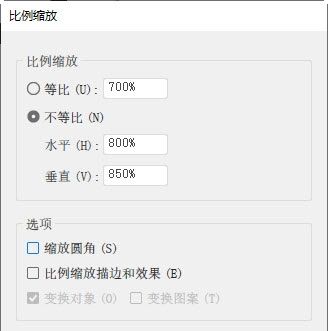

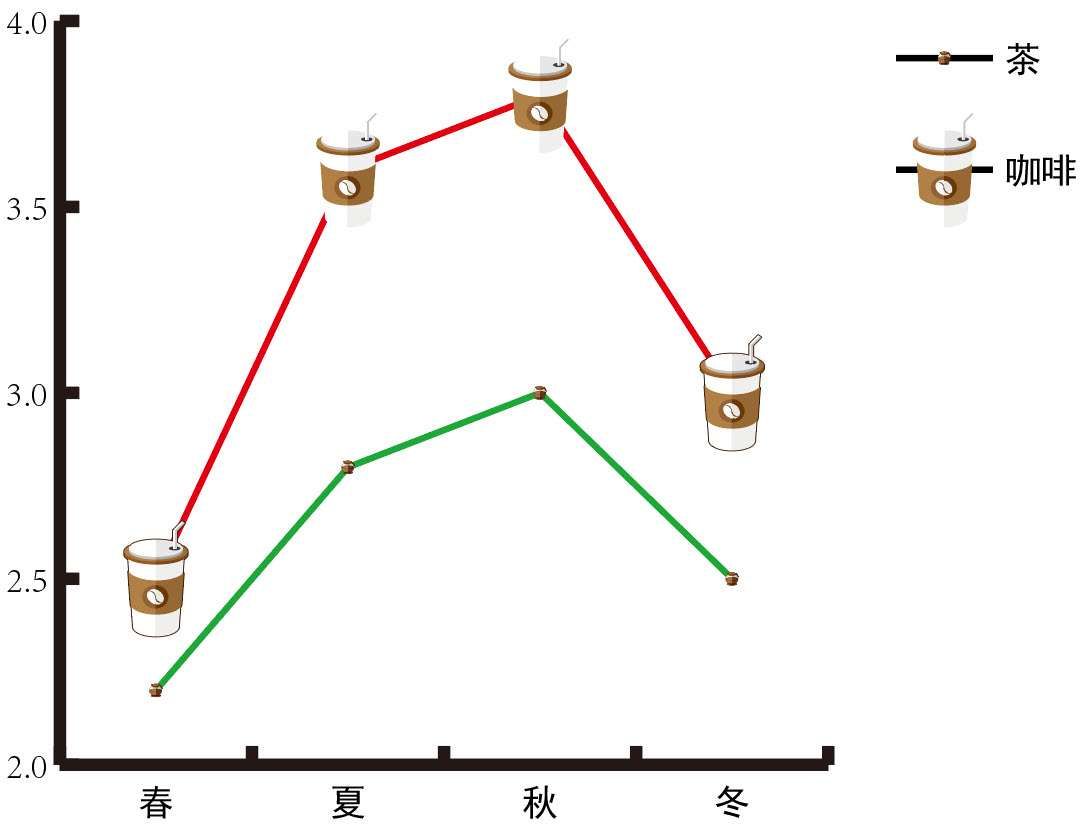

05 现在图形比较小，需要放大。但只能单个处理，不能统一缩放，否则图形会偏离数据线。用编组选择工具在图12-221所示的咖啡杯上双击，将其选取（如果双击并未完全选取，可以单击3下）。双击比例缩放工具，在打开的对话框中选取“不等比”选项并设置参数，如图12-222所示。单击“确定”按钮进行缩放，如图12-223所示。

图12-221

图12-222

图12-223

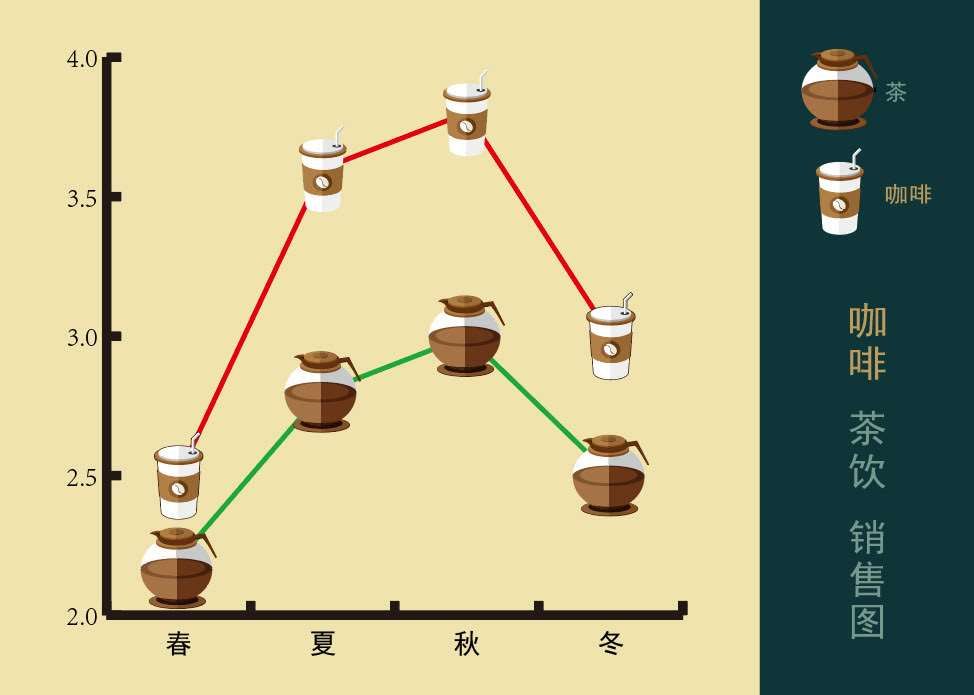

06 采用同样的方法，选取其他咖啡杯，之后双击比例缩放工具，Illustrator会保留上一次的缩放参数设置，因此，只要按Enter键确认便可。图12-224所示为全部咖啡杯都放大后的效果。逐个选取茶壶，按照图12-225所示的参数设置进行不等比缩放。图12-226所示为添加背景后的效果。

图12-224

图12-225

图12-226
