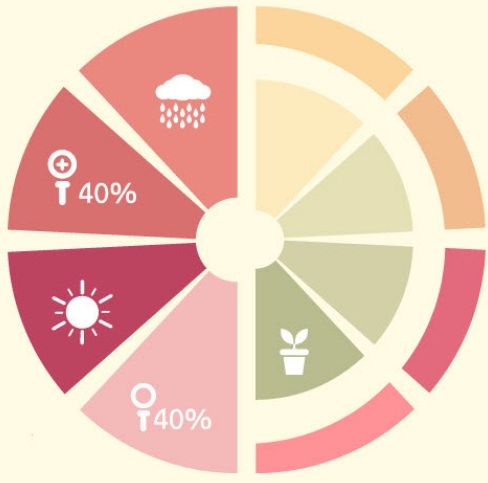

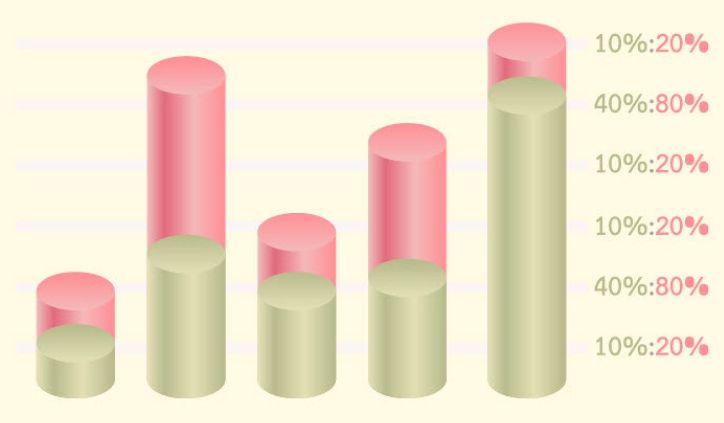

不论哪个行业，做统计数据都离不开图表。图表的形式比较多，但最常见的9种图表都可以用Illustrator制作出来。而且我们还能对图表样式进行装饰和美化，以满足一些特殊行业或者企业的个性化需求。

AI技术/设计讲堂：图表的种类及区别

Illustrator有9个图表工具，它们的名称反映了其所能够创建的图表类型。例如，柱形图工具可以创建柱形图，折线图工具能创建折线图。

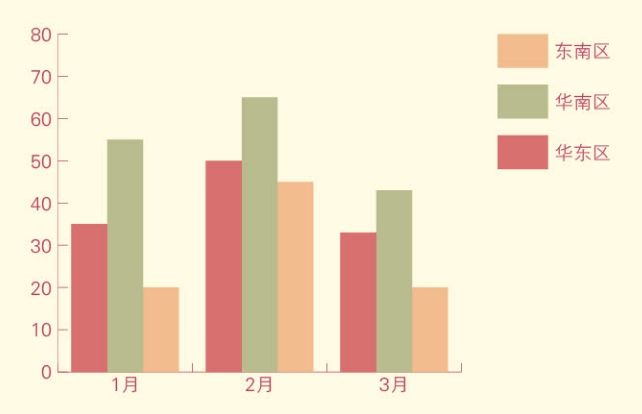

柱形图：利用柱形的高度反应数据差异，可以非常直观地显示一段时间内的数据变化或各项之间的比较情况，如图12-114所示。

图12-114

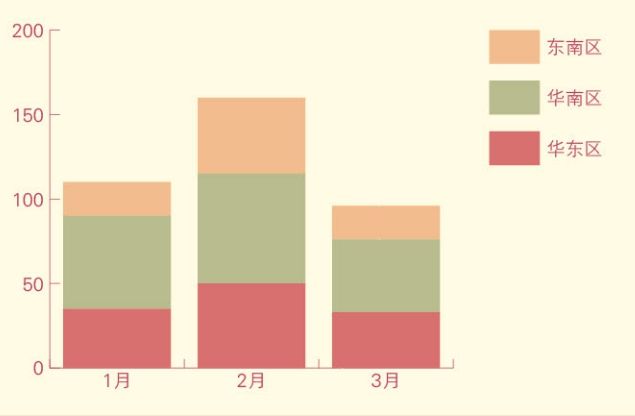

堆积柱形图：将数据堆积在一起，不只体现某类数据，还能反应它在总量中所占的比例，如图12-115所示。

图12-115

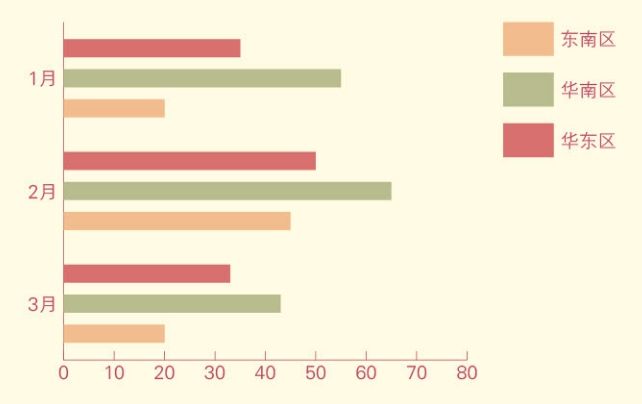

条形图：与柱形图类似，能很好地展现项目之间的对比情况，如图12-116所示。

图12-116

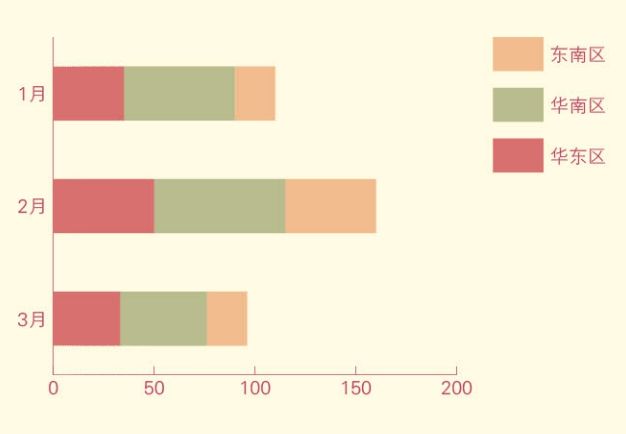

堆积条形图：与堆积柱形图类似，但是条形是水平堆积而不是垂直堆积，如图12-117所示。

图12-117

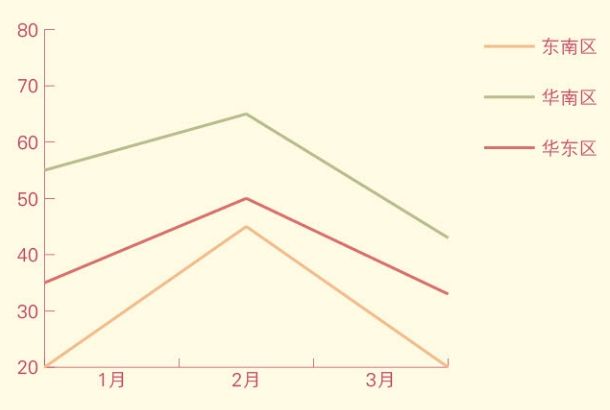

折线图：以点显示统计数据，再用折线连接，如图12-118所示。适合展示一段时间内一个或多个主题项目的变化趋势，对于确定项目的进程很有用处。

图12-118

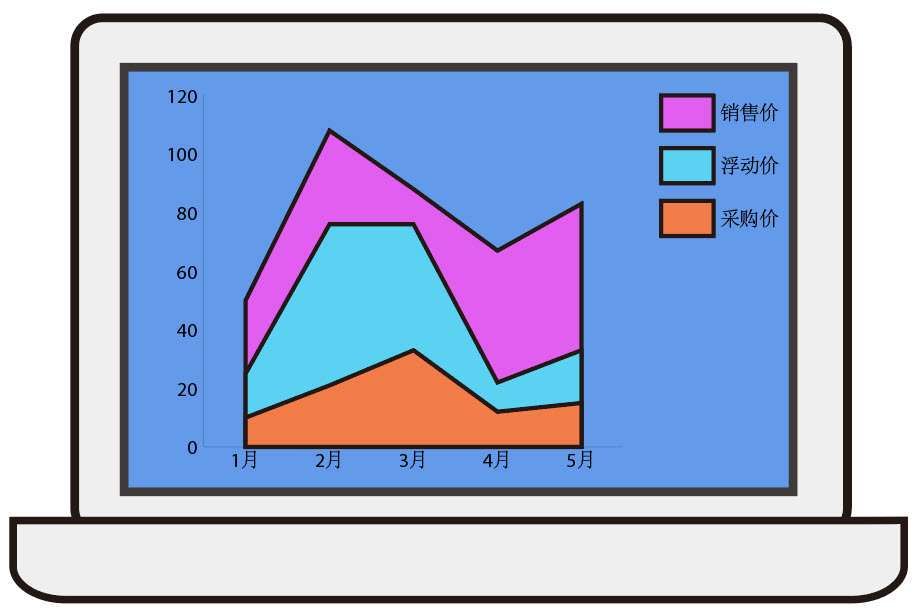

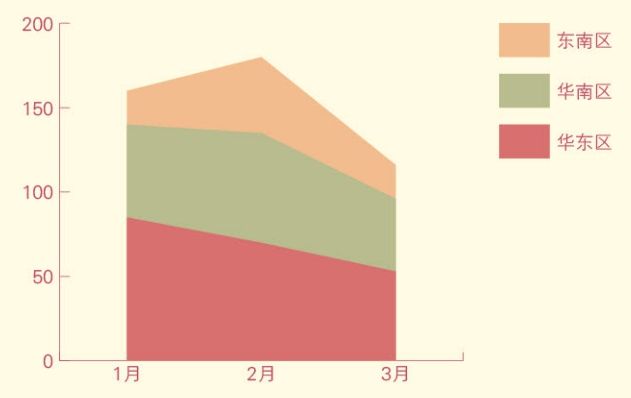

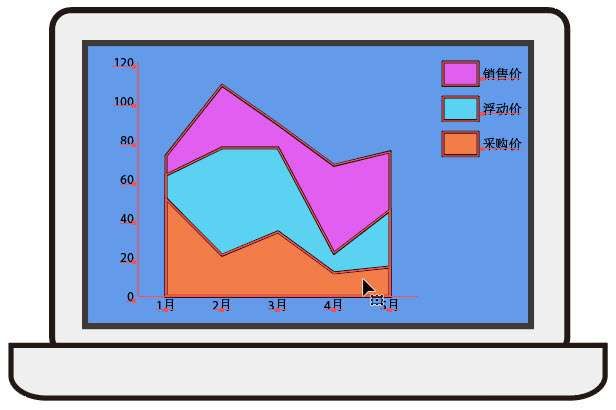

面积图：与折线图类似，但会对形成的区域进行填充，如图12-119所示。这种图表适合强调数值的整体和变化情况。

图12-119

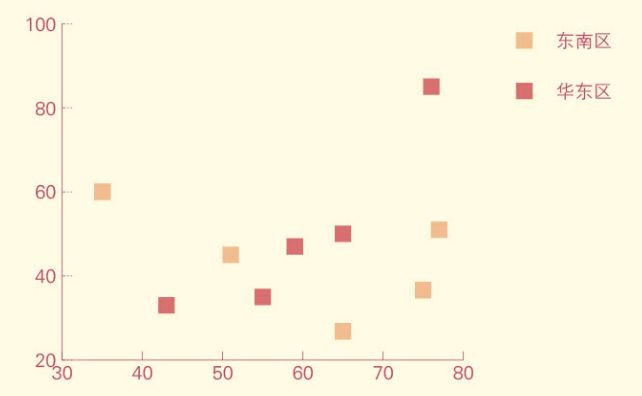

散点图：沿x轴和y轴，将数据点作为成对的坐标组进行绘制，如图12-120所示。此类图表适合识别数据中的图案或趋势，表示变量是否相互影响。

图12-120

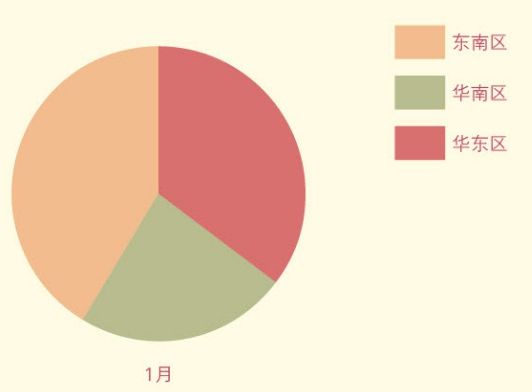

饼图：把数据的总和作为一个圆形，各组统计数据依据其所占的比例将圆形划分，如图12-121所示。适合显示分项大小及在总和中所占的比例。

图12-121

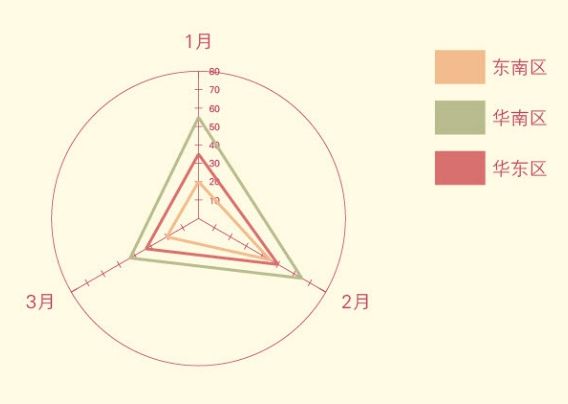

雷达图：也称网状图，能在某一特定时间点或特定类别上比较数值组，如图12-122所示。主要用于专业性较强的自然科学统计。

图12-122

AI技术/设计讲堂：图表编辑技巧

创建图表以后，可以使用直接选择工具或编组选择工具选取图表中的图例、图表轴和文字等，再进行修改，如图12-123～图125所示。由于图表是与其数据相关的对象组，因此，不能取消编组，否则，图表就不具备可修改的特性，例如，不能转换成其他类型的图表、不能更改格式、不能修改数值轴和类别轴等，而成为普通对象了。另外，在图表中，组的关系也有点复杂。例如，带图例的整个图表是一个大的组，所有数据组是图表的次组。每个带图例框的数据组是所有数据组的次组，每个值都是其数据组的次组。注意，不仅不要取消图表中对象的组，也尽量不要将它们重新编组。

图12-123

图12-124

图12-125

12.4.1 “图表数据”对话框

创建图表时会打开“图表数据”对话框，如图12-126所示。

图12-126

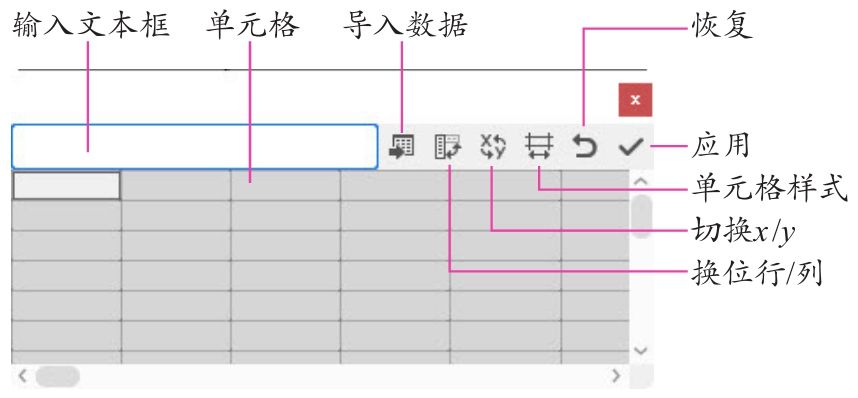

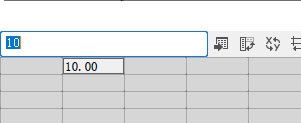

输入文本框：可以为数据组添加标签并在图例中显示。操作方法是：单击一个单元格，之后便可输入数据，如图12-127和图12-128所示。按↑、↓、←、→键可切换单元格；按Tab键，可以输入数据并选取同一行中的下一单元格；按Enter键可以输入数据并选择同一列中的下一单元格。如果希望Illustrator为图表生成图例，应删除左上角单元格的内容并保持此单元格为空白。

图12-127

图12-128

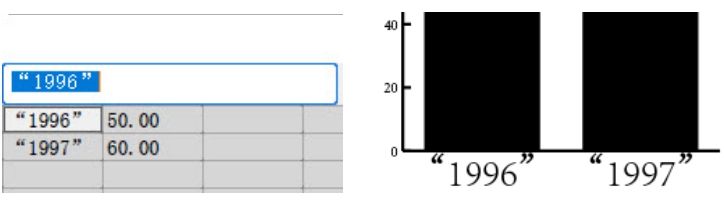

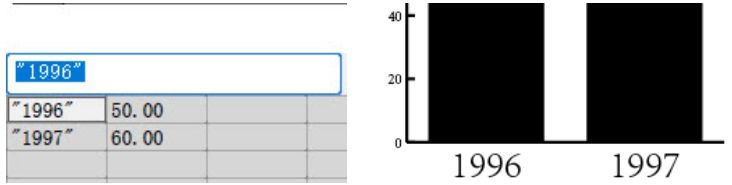

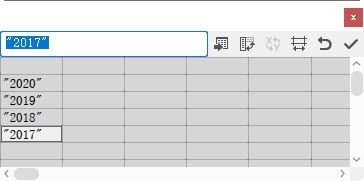

单元格左列：单元格的左列用于输入类别标签。类别通常为时间单位，如日、月、年。这些标签沿图表的水平轴或垂直轴显示。只有雷达图图表例外，它的每个标签都产生单独的轴。如果要创建只包含数字的标签，应使用半角双引号将数字引起来。例如，要将年份1996作为标签使用，应输入"1996"，如图12-129所示。如果输入全角引号（“”），则引号也显示在年份中，如图12-130所示。

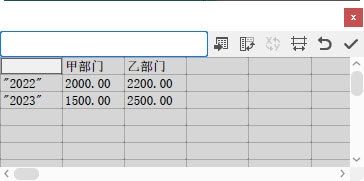

图12-129

图12-130

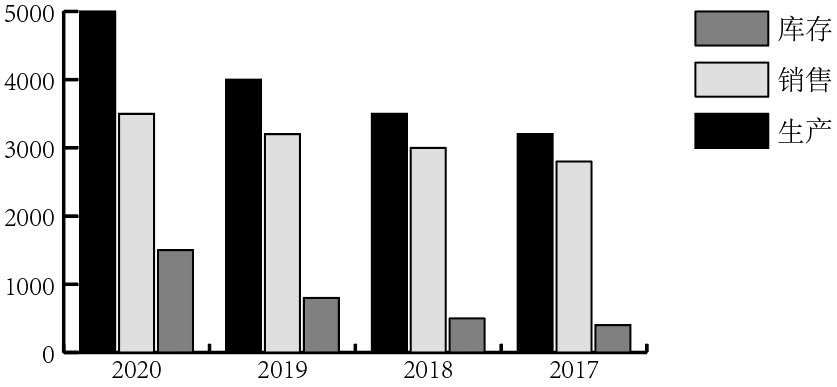

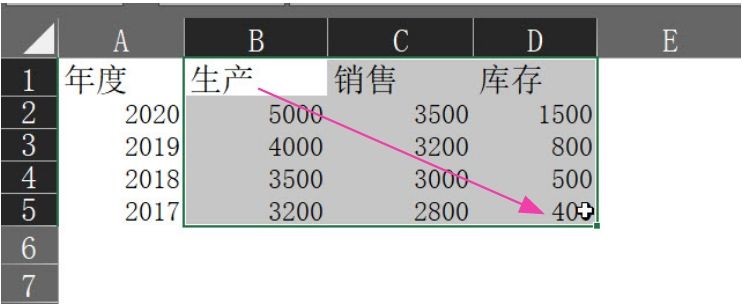

导入数据：可以导入其他应用程序创建的数据。
换位行/列：可以转换行与列中的数据。
切换x/y：创建散点图时，单击该按钮，可以对调x轴和y轴的位置。
单元格样式：单击该按钮，可以打开“单元格样式”对话框，其中“小数位数”选项用来定义数据中小数点后面的位数。默认值为2位，此时在单元格中输入数字“4”时，在“图表数据”窗口框中显示为4.00；在单元格中输入数字“1.55823”，则显示为1.56。如果要增加小数位数，可增大该选项中的数值。“列宽度”选项用来调整“图表数据”对话框中每一列数据的宽度。调整列宽不会影响图表中列的宽度，只是用来在列中查看更多或更少的数字。
恢复：单击该按钮，可以将修改的数据恢复到初始状态。
应用：输入数据后，可单击该按钮创建图表。

12.4.2 实战：创建图表

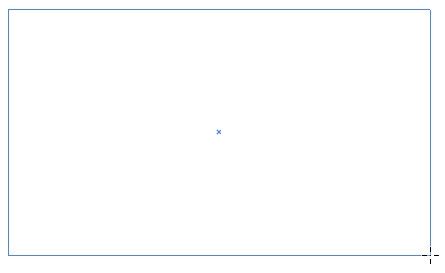

01 选择柱形图工具，在画板上单击，弹出“图表”对话框，输入宽度和高度，如图12-131所示，按照该尺寸创建图表。需要注意：在“图表”对话框中定义的尺寸是图表主要部分的尺寸，并不包括图表的标签和图例。

图12-131

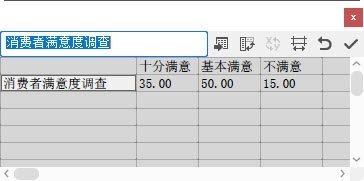

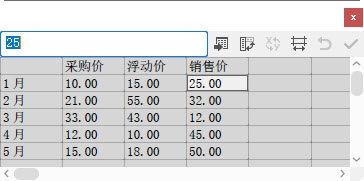

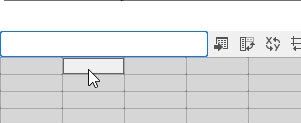

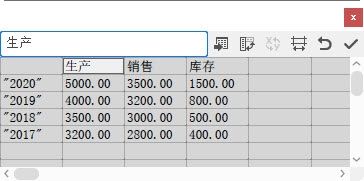

02放开鼠标左键后，弹出“图表数据”对话框。单击一个单元格，然后在对话框顶部的文本框中输入数据，如图12-132所示。按→、←、↑、↓键可以切换单元格。

图12-132

提示

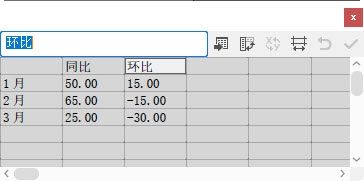

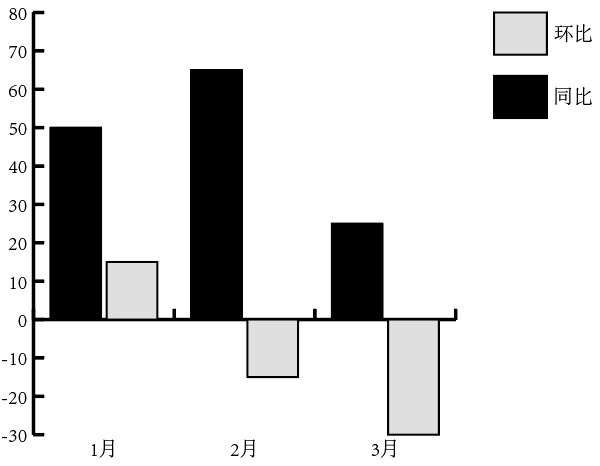

制作带负值的图表时，数据前要添加“-”。

03 单击对话框右上角的按钮或按Enter键，关闭对话框，创建图表，如图12-133所示。

图12-133

12.4.3 实战：制作双轴图

双轴图可以更加直观地体现数据的走势，因而应用的场合比较多。最常见的双轴图是柱形图+折线图的组合。Illustrator并不局限于此，除散点图外，可以对其他任何类型的图表进行组合。

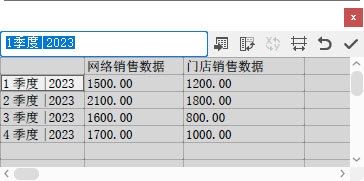

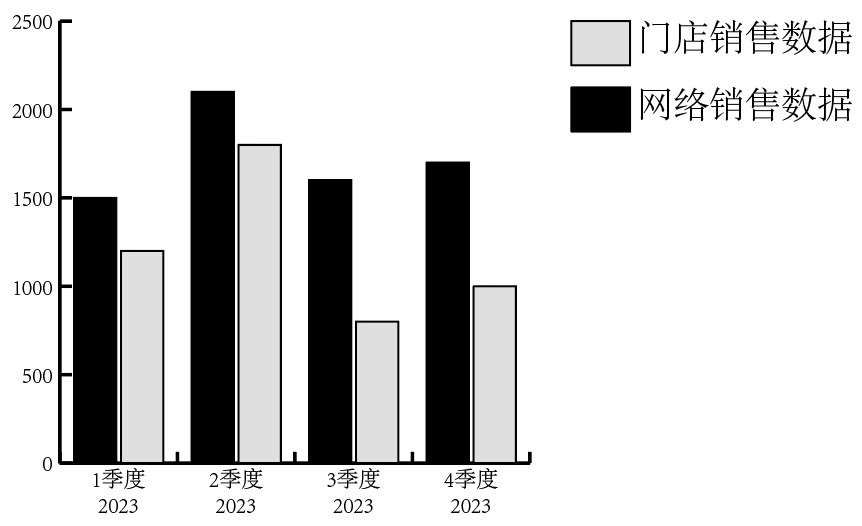

01 新建一个文档。选择柱形图工具，拖曳出矩形框，确定图表范围。如果想创建正方形图表，可以按住Shift键操作。放开鼠标左键后，弹出“图表数据”对话框，输入数据，如图12-134所示。在标签中创建换行符的时候，即输入“1季度|2023”时，“|”符号用Shift+\键输入。单击按钮创建图表，如图12-135所示。

图12-134

图12-135

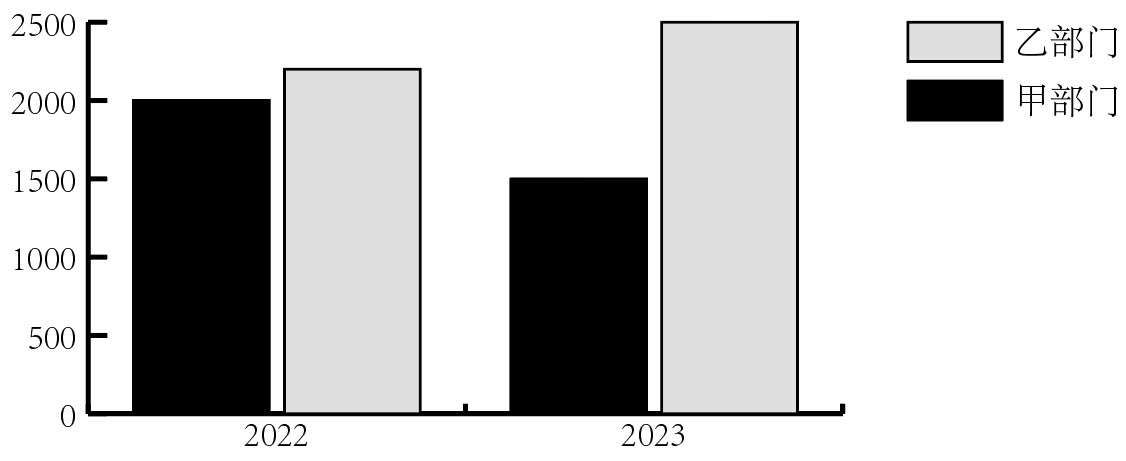

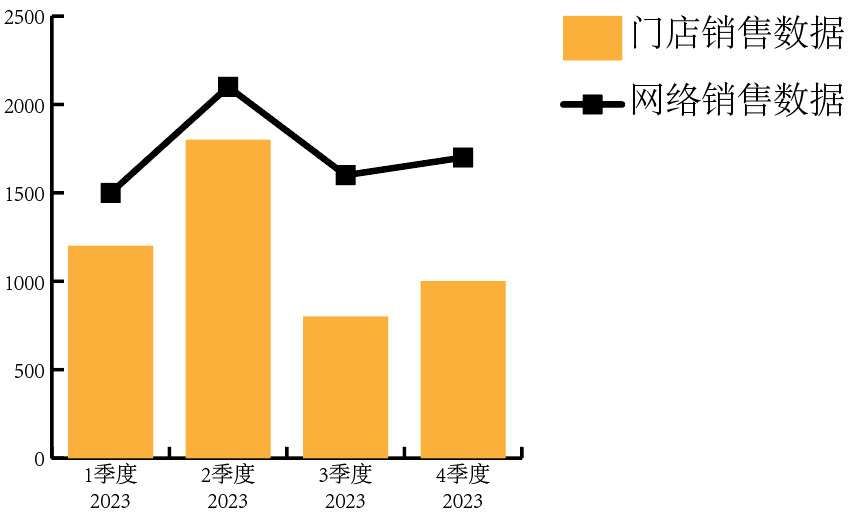

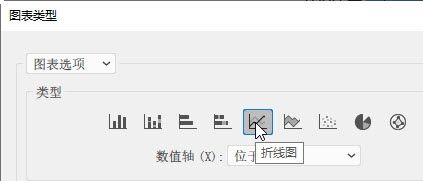

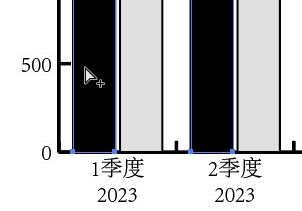

02 选择编组选择工具，将鼠标指针移动到黑色数据组上，单击3下，选择所有黑色数据组，如图12-136所示。执行“对象>图表>类型”命令或双击任意图表工具，打开“图表类型”对话框。单击折线图按钮，如图12-137所示，之后单击“确定”按钮关闭对话框，将所选数据组改为折线图。

图12-136

图12-137

03 在浅灰色数据组上单击3次，选取数据组，修改填充颜色，无描边，如图12-138所示。

图12-138

提示

在一个图表中使用多种图表时，可以沿右轴使用一个数据组，沿左轴使用其他数据组。这样，每个轴都可以测量不同的数据。

12.4.4 实战：制作立体图表

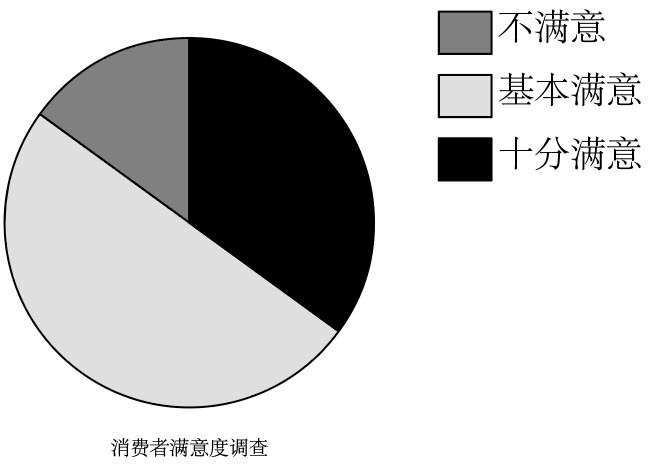

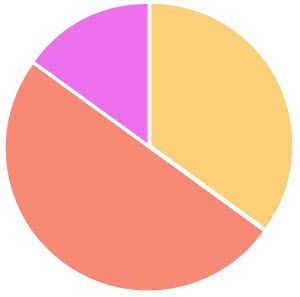

01 选择饼图工具，在画板上单击，弹出“图表”对话框，输入宽度和高度，按照该尺寸创建图表并输入数据，如图12-139和图12-140所示。

图12-139

图12-140

02 按Enter键，关闭对话框，创建图表，如图12-141所示。执行“对象>取消编组”命令，解散组。按Shift+Ctrl+G快捷键继续取消编组，直至用选择工具单击各个图形时，它们与右侧的图例不在一个组里，如图12-142所示。

图12-141

图12-142

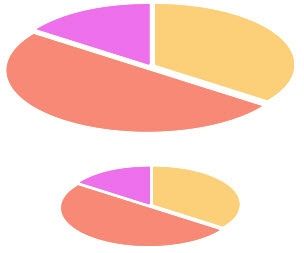

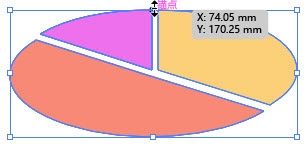

03 用选择工具分别选取饼状图形，取消描边，填充不同的颜色，如图12-143所示。移动这3个图形，让它们错开一些位置，如图12-144所示。可以调一下大小，做好图形的衔接。将3个图形选取，按Ctrl+G快捷键编组。拖曳定界框顶部的控制点，将图形压扁，如图12-145所示。

图12-143

图12-144

图12-145

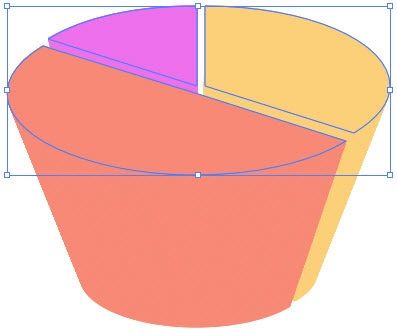

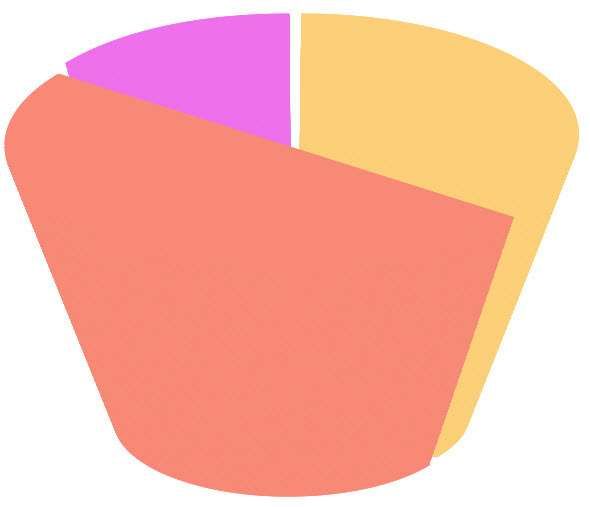

04 按Ctrl+C快捷键复制，后面会用到。按住Alt+Shift键向下拖曳进行复制，如图12-146所示。按住Shift键拖曳控制点，将图形等比缩小，如图12-147所示。按Shift+Ctrl+[快捷键，调整到底层。拖曳出一个选框，选取这两组图形，如图12-148所示。按Alt+Ctrl+B快捷键创建混合。

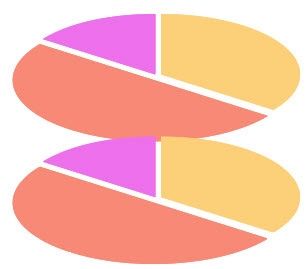

图12-146

图12-147

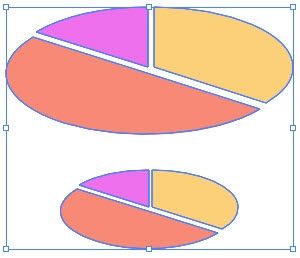

图12-148

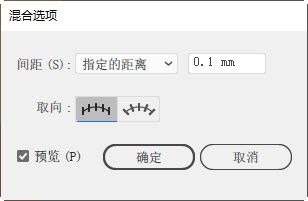

05 双击混合工具，打开“混合选项”对话框，设置参数，如图12-149所示，混合效果如图12-150所示。

图12-149

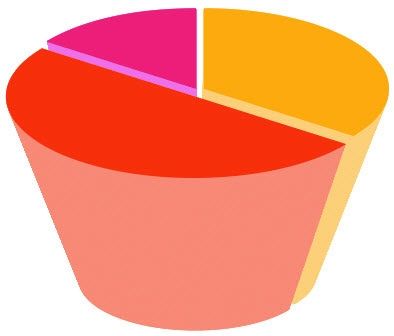

图12-150

06 按Ctrl+F快捷键粘贴图形，如图12-151所示。使用编组选择工具选取图形并修改颜色，如图12-152所示。

图12-151

图12-152

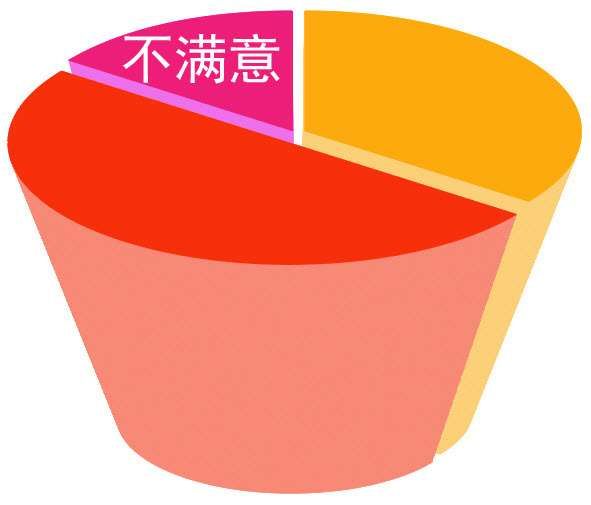

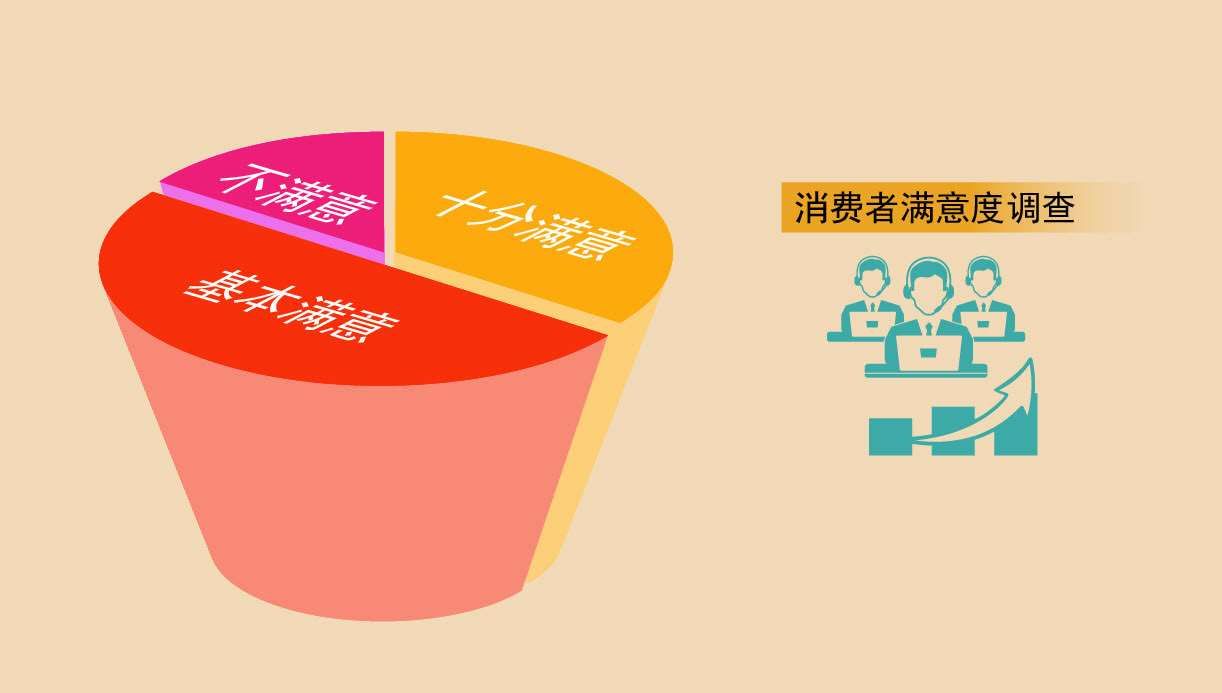

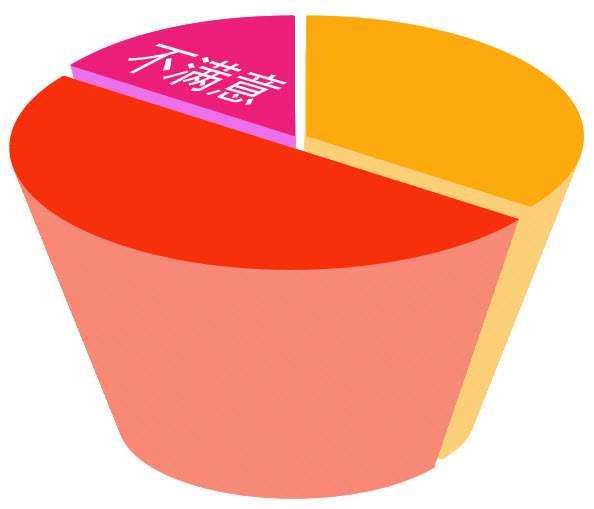

07 用选择工具选取文字，按Shift+Ctrl+G快捷键取消编组。拖曳到图形上方，修改文字颜色和字体（黑体），如图12-153所示。保持文字被选取，选择倾斜工具，在离文字远一点的地方拖曳鼠标，扭曲文字，如图12-154所示。选择选择工具，按住Alt键拖曳文字，进行复制，之后修改文字内容。图12-155所示为最终效果。
