学习Illustrator绘图，先要从简单的图形开始。因为，这个世界上，任何复杂的东西都可以简化为最基本的几何形状，如矩形、圆形、三角形、多边形等。同样道理，看似简单的几何图形，组合起来也可以构成复杂的对象。

2.1.1 矩形和正方形

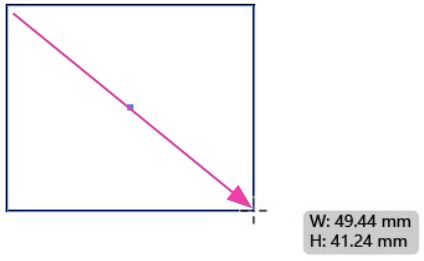

选择矩形工具，在画板上向对角线方向拖曳鼠标，鼠标指针旁边会显示提示信息，如图2-1所示；这是智能参考线（参考此处）的一部分，通过它可以判断图形的宽度、高度和位置；放开鼠标左键，即可创建矩形。默认状态下，图形内部填充白色，边缘以黑色描边。

图2-1

按住Alt键（鼠标指针变为状）拖曳鼠标，将以起点为中心开始绘制矩形；按住Shift键操作，可以创建正方形，如图2-2所示；按住Shift键和Alt键操作，可以起点为中心开始绘制正方形。如果想准确定义矩形或正方形的大小，可以在画板中单击，然后在弹出的对话框中进行设置，如图2-3所示。

图2-2

图2-3

2.1.2 圆角矩形

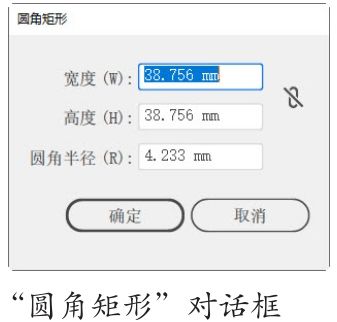

圆角矩形工具可以创建圆角矩形，如图2-4和图2-5所示。它的使用方法及快捷键与矩形工具相同。另外，在拖曳鼠标时，可通过按↑键增大圆角半径直至成为圆形；按↓键则减小圆角半径直至成为方形；按←键和→键，可以在方形与圆形之间切换。如果要准确定义圆角半径及图形大小，可在画板上单击，在弹出的对话框中进行设置，如图2-6所示。

图2-4

图2-5

图2-6

2.1.3 圆形和椭圆

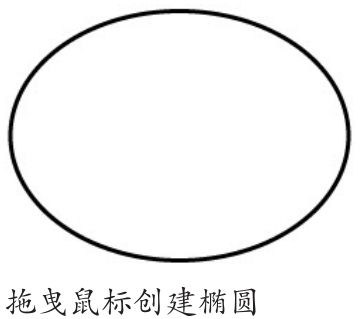

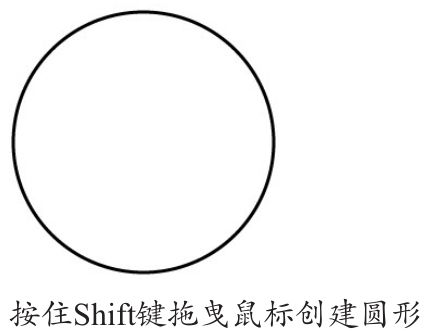

椭圆工具可以创建圆形和椭圆，如图2-7和图2-8所示。它的使用方法及快捷键均与矩形工具相同。在画板上单击，则可打开对话框，设置参数，创建图形。

图2-7

图2-8

2.1.4 多边形

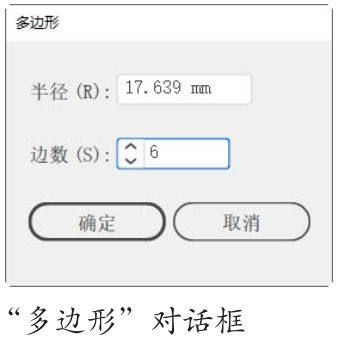

多边形工具可以创建三角形及具有更多直边的图形，如图2-9和图2-10所示。拖曳鼠标时，按↑键和↓键，可增加和减少边数；移动鼠标指针，可以旋转图形（如果想固定图形的角度，可以按住Shift键操作）。在画板上单击，弹出图2-11所示的对话框，可以设置多边形的半径和边数，并以单击点为中心创建多边形。

图2-9

图2-10

图2-11

2.1.5 星形

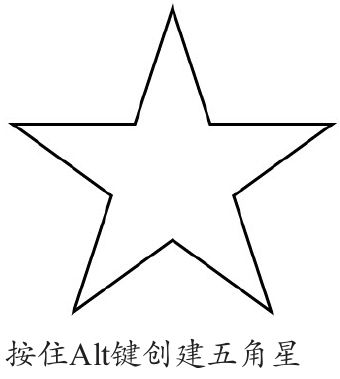

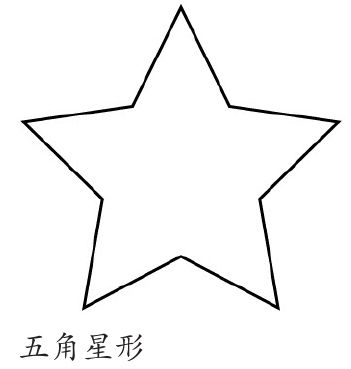

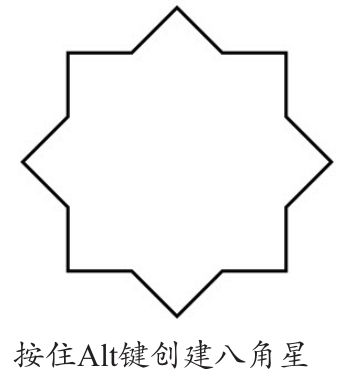

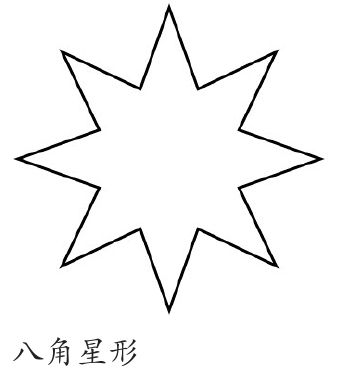

星形工具可以创建星状图形，如图2-12和图2-13所示。拖曳鼠标时，按↑键和↓键可增加和减少星形的角点数；移动鼠标指针，可以旋转星形（如果想固定角度，可按住Shift键）；按住Alt键，可以调整星形拐角的角度，图2-14和图2-15所示为通过这种方法创建的星形。

图2-12

图2-13

图2-14

图2-15

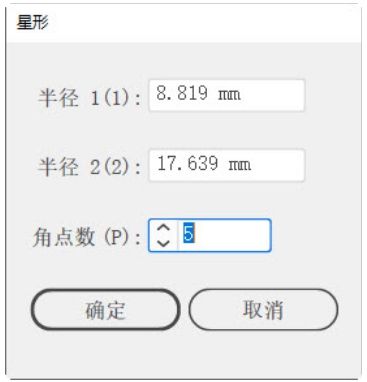

在画板上单击，可以打开“星形”对话框，设置星形的半径和角点数，如图2-16所示。

图2-16

• 半径1：用来指定从星形中心到星形最内点的距离。

• 半径2：用来指定从星形中心到星形最外点的距离。

• 角点数：用来设置星形的角点数。

2.1.6 实战：制作线状立体图形

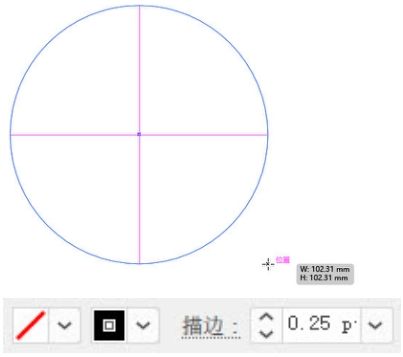

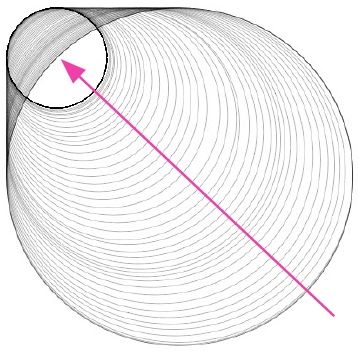

01 按Ctrl+N快捷键，新建一个文档。选择椭圆工具，在“控制”面板中设置填色为无，描边宽度为0.25 pt。下面的操作要一气呵成，中间不能放开鼠标左键。先按住Shift键拖曳鼠标创建圆形，如图2-17所示；放开Shift键，按住～键，向圆形左上方拖曳，随着鼠标指针的移动，会生成大量圆形，如图2-18所示。按Ctrl+G快捷键，将它们编为一组。

图2-17

图2-18

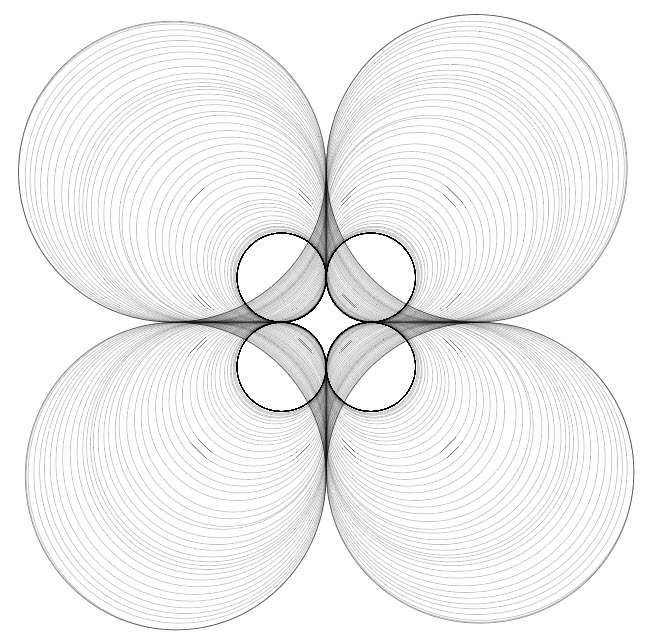

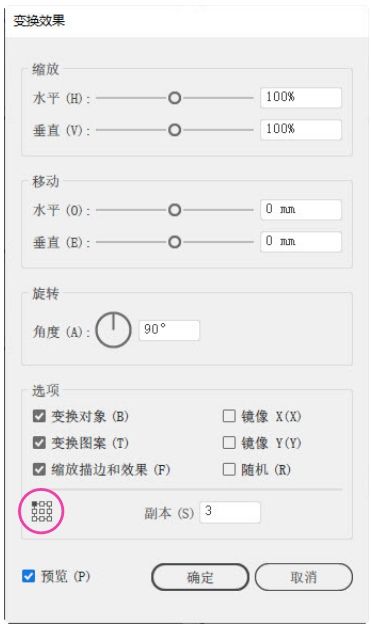

02 执行“效果>扭曲和变换>变换”命令，在打开的对话框中设置“角度”为90°，“副本”为3，之后在参考点定位器左上角单击，如图2-19所示，旋转并复制图形，如图2-20所示。

图2-19

图2-20

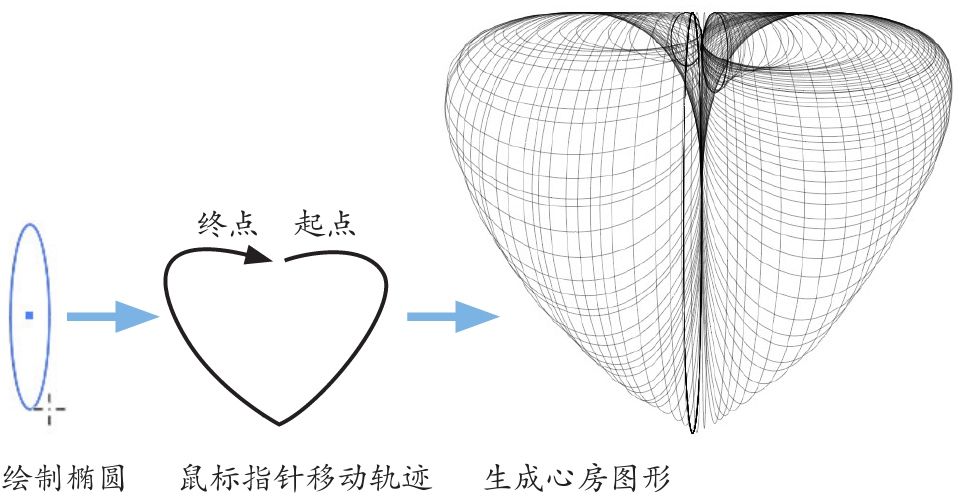

03 用同样的方法制作另一种效果。这次先绘制一个椭圆，之后鼠标指针沿心形轨迹移动，便可制作出一个呈现透视效果的立体心房，如图2-21所示。

图2-21

提示

如果想生成更多的图形，可以放慢鼠标的移动速度。

AI技术/设计讲堂：修改实时形状

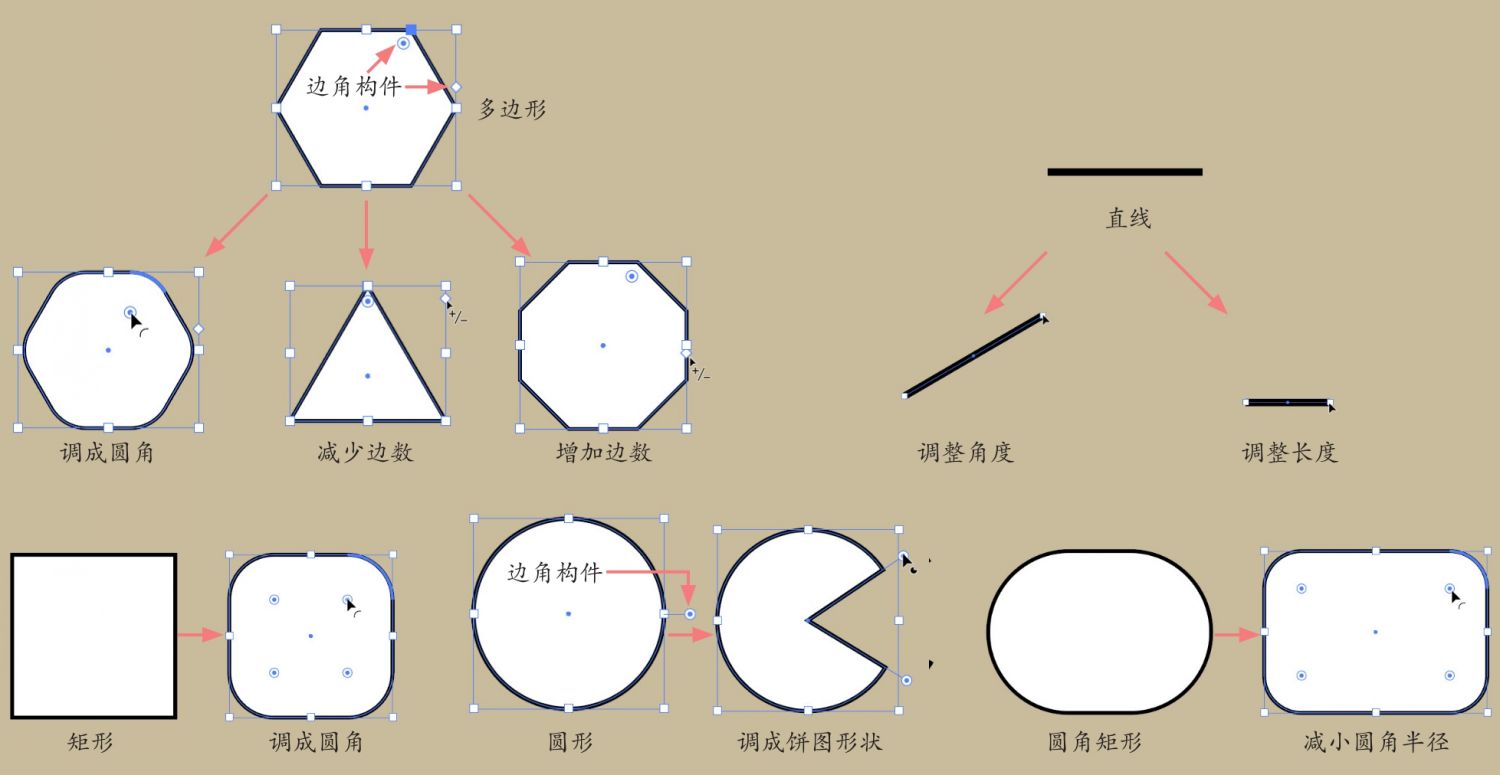

在Illustrator中，使用矩形工具、圆角矩形工具、椭圆工具、多边形工具、直线段工具、Shaper工具（参考此处）创建的图形均为实时形状。所谓实时形状，就是可实时修改的图形，具体说就是通过拖曳边角构件，可以对图形的宽度、高度、旋转角度、圆角半径等进行实时调整，而且无须切换工具，如图2-22所示。编辑锚点时，如果边角构件对视线造成干扰，可以执行“视图>隐藏边角构件”命令，将边角构件隐藏。

图2-22

由于实时形状是Illustrator CC 2014版中增加的功能，所以在Illustrator 2021中打开2014版之前创建的文档时，文档中的形状不会自动转换为实时形状。如果要进行转换，可以选择路径，然后执行“对象>形状>转换为形状”命令。如果要将实时形状转换为路径，则将其选择，执行“对象>形状>扩展形状”命令即可。
