“凸出和斜角”效果会沿对象的z轴凸出并拉伸对象，以增大其深度，从而创建3D效果。

8.1.1 设置3D对象的角度

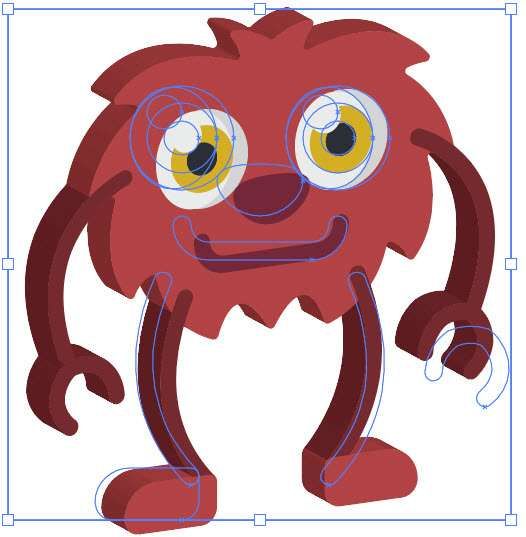

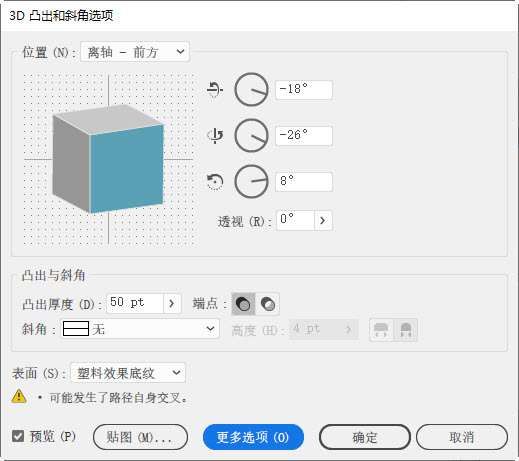

图8-1所示为一个小怪兽图稿，将其选取，执行“对象>3D效果>凸出和斜角”命令，可以打开“3D凸出和斜角选项”对话框，并在画板上生成3D模型，如图8-2和图8-3所示。

图8-1

图8-2

图8-3

调整模型角度

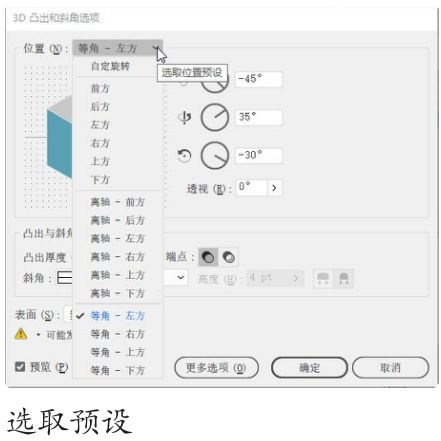

制作3D模型时，首先要调整对象的角度。可以通过3种方法操作。第1种方法是在“位置”选项的下拉列表中选取，即使用Illustrator提供的预设角度，如图8-4～图8-6所示；第2种方法是在水平（x）轴、垂直（y）轴和深度（z）轴文本框中输入介于-180和180之间的值；第3种方法是拖曳左侧的立方体进行自由旋转。

图8-4

图8-5

图8-6

在这个立方体上，蓝色表面代表的是对象前方的表面；浅灰色表面代表的是对象的上表面和下表面；中灰色表面为两侧表面；深灰色表面是后方的表面。

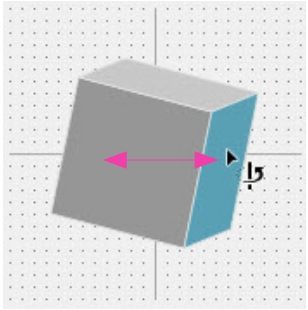

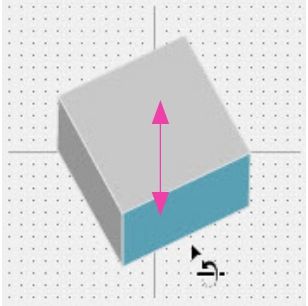

按住Shift键朝水平方向拖曳，可以绕y轴进行旋转，如图8-7所示；上下拖曳，则可以绕x轴旋转，如图8-8所示。此外，将鼠标指针移动到立方体的边缘，它的边缘会改变颜色，以标示对象旋转时所围绕的轴，如图8-9～图8-11所示。红色边缘表示对象的x轴，绿色边缘表示对象的y轴，蓝色边缘表示对象的z轴。

图8-7

图8-8

图8-9

图8-10

图8-11

调整模型厚度

调整角度后，便可在“凸出厚度”选项中设置模型的深度，如图8-12和图8-13所示。

图8-12

图8-13

提示

单击“端点”选项中的按钮，可以创建实心立体模型；单击按钮，则创建空心模型。

调整透视

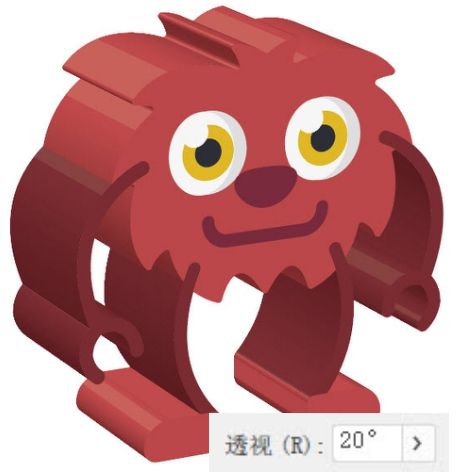

当模型的“凸出厚度”值较高的时候，可以同步提高“透视”值，以创建近大远小的透视效果，使立体感更加真实。在调整时，可输入一个介于0和160之间的值，或单击选项右侧的按钮，显示滑块后进行拖曳。较小的透视角度类似相机长焦镜头，如图8-14所示；较大的透视角度则类似广角镜头，如图8-15所示。

图8-14

图8-15

8.1.2 为3D对象添加斜角

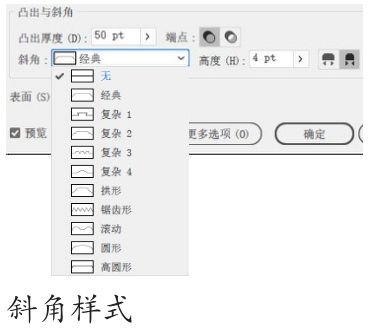

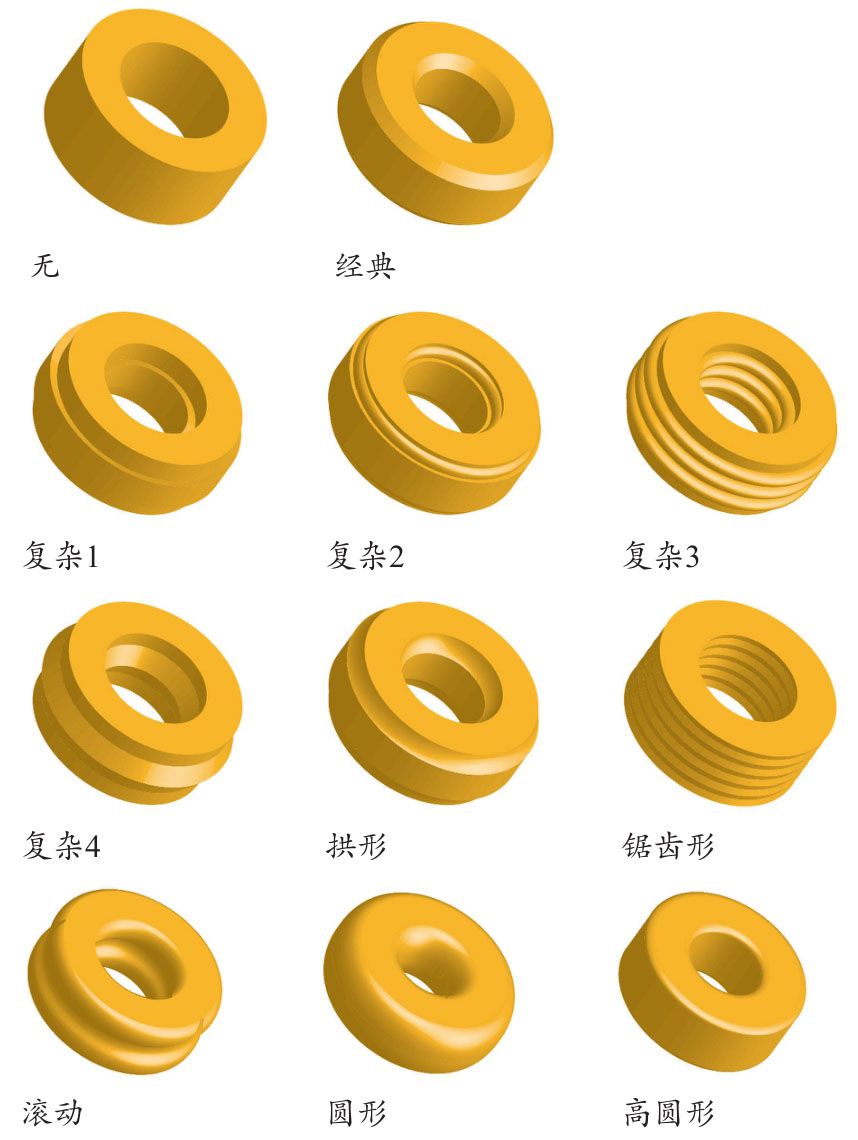

在“斜角”选项的下拉列表中可以为3D对象的边缘选取一种斜角，如图8-16所示，效果如图8-17所示。

图8-16

图8-17

添加斜角后，可以在“高度”选项中调整斜角的高度值。单击按钮，可以将斜角添加至对象的原始形状中，如图8-18所示；单击按钮，则从原始形状中砍去斜角，如图8-19所示。

图8-18

图8-19

技术看板　多图形同时被创建为3D对象

编了组的对象被用“凸出和斜角”命令创建为3D模型后，组中的各个图形将被Illustrator视为一个对象，不能单独编辑。如果将它们一同选取，但不编组，再用“凸出和斜角”命令创建为3D模型，则可选取其中的单个对象进行修改。

编了组的对象

未编组的对象

8.1.3 设置3D对象的表面底纹

在使用“凸出和斜角”“绕转”和“旋转”命令创建3D对象时，可以在“表面”选项下拉列表中选择表面底纹，如图8-20所示。

图8-20

线框：显示对象几何形线框轮廓，并使每个表面透明。如果为对象贴了图，则贴图也为线框轮廓，如图8-21所示。

图8-21

无底纹：不向对象添加任何新的表面属性，3D对象与原始对象颜色相同，如图8-22所示。

图8-22

扩散底纹：对象以一种柔和、扩散的方式反射光，如图8-23所示。

图8-23

塑料效果底纹：对象以一种闪烁、光亮的材质模式反射光，可获得很好的3D效果。但计算机屏幕的刷新速度会变慢，如图8-24所示。

图8-24

8.1.4 设置3D场景中的光源

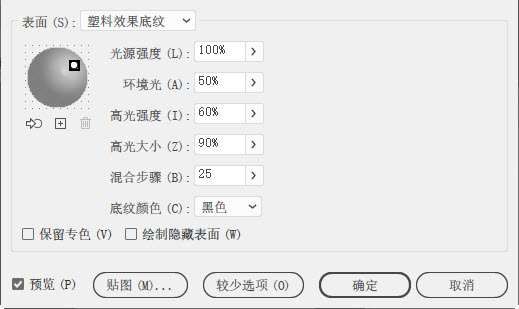

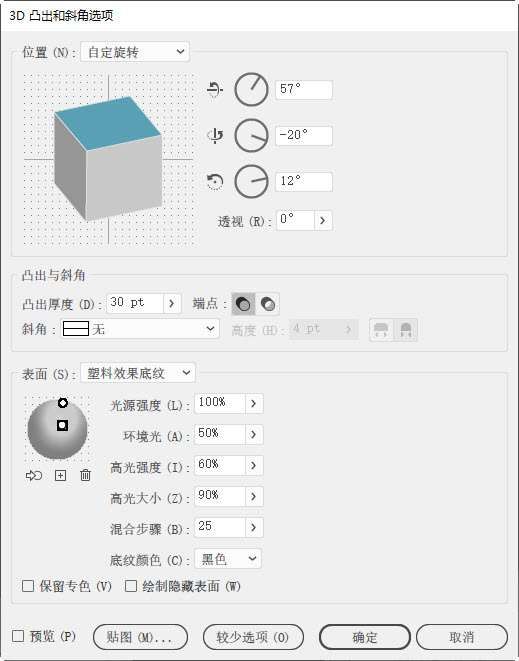

使用“凸出和斜角”和“绕转”命令创建3D效果时，将对象的表面效果设置为“扩散底纹”或“塑料效果底纹”时，可以添加光源，生成更多的光影变化。单击相应对话框中的“更多选项”按钮，会显示光源设置选项，如图8-25所示。

图8-25

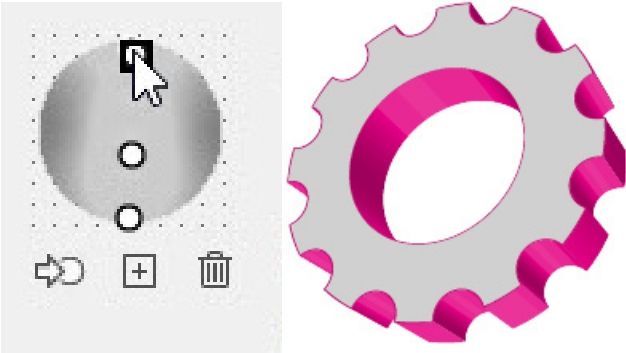

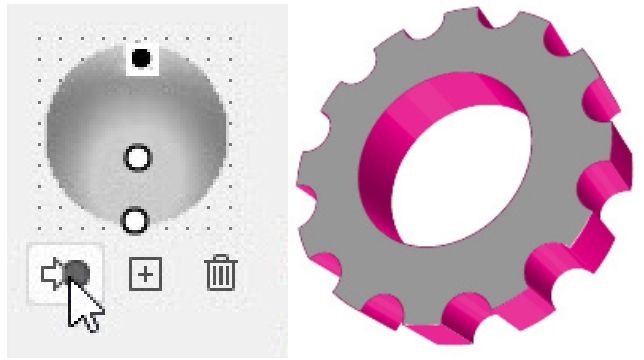

光源编辑预览框：默认情况下，3D场景中只有一个光源。单击按钮，可以在球体正前方中心位置添加光源，如图8-26所示。拖曳光源可以移动它，如图8-27所示。单击一个光源可将其选择，如图8-28所示，选择后，单击按钮，可将其移动到对象的后面，如图8-29所示；单击按钮，可将其移动到对象的前面。如果要删除光源，可以选择光源，然后单击按钮。

图8-26

图8-27

图8-28

图8-29

光源强度：可设置光照强度，范围为0％～100％。
环境光：用来控制全局光照，可以统一改变所有对象的表面亮度。
高光强度：用来控制对象反射光的多少。较低的值会产生黯淡的表面，较高的值会产生较为光亮的表面。
高光大小：用来控制高光区域的大小。
混合步骤：用来控制对象表面所表现出来的底纹的平滑程度。步骤数越多，所产生的底纹越平滑，路径也越多。该值不要设置过高，否则Illustrator会因为内存不足而无法完成处理。

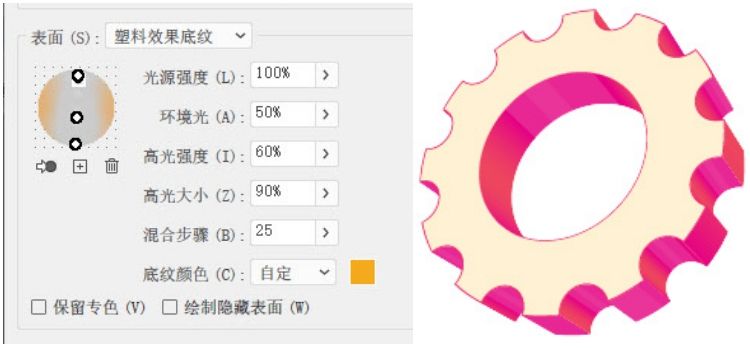

底纹颜色：用来控制对象的底纹颜色。选择“无”，表示不为底纹添加任何颜色，如图8-30所示；“黑色”为默认选项，通过在对象填充颜色的上方叠印黑色底纹来为对象加底纹，如图8-31所示；选择“自定”，可单击选项右侧出现的颜色块，打开“拾色器”选择一种颜色，图8-32所示是将颜色设置为橙色的效果。

图8-30

图8-31

图8-32

保留专色：可以保留对象中的专色。如果在“底纹颜色”选项中选取了“自定”，则无法保留专色。
绘制隐藏表面：可以显示对象隐藏的背面。如果对象透明，或展开对象并将其拉开，便能看到背面。如果对象具有透明度，并且要通过透明的前表面来显示隐藏的后表面，应先用“对象>编组”命令将对象编组，再添加3D效果。

8.1.5 实战：有趣的错视立方体

下面用3D效果制作错视立方体，如图8-33所示。它会呈现两种效果，乍一看是一大一小两个立方体；结合它的明暗面，又会发现只是一个立方体，但中间被削掉了一块。

扫码看视频

图8-33

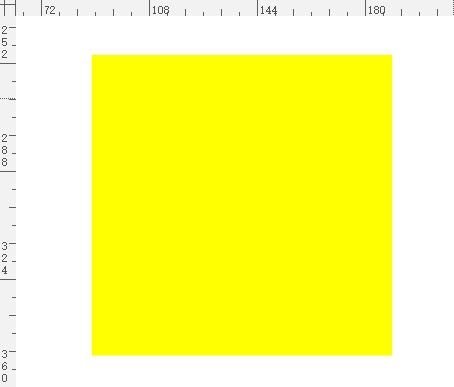

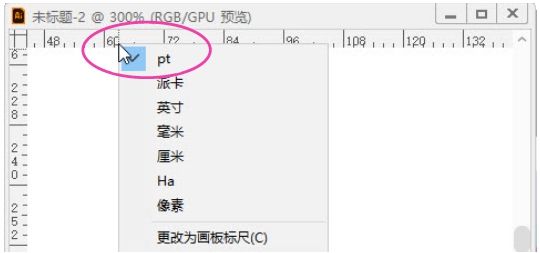

01 按Ctrl+R快捷键显示标尺。在标尺的刻度上单击右键，弹出上下文菜单，将单位设置为pt，如图8-34所示。选择矩形工具，在画板上单击，弹出“矩形”对话框，设置参数，创建一个正方形并填充黄色，如图8-35和图8-36所示。

图8-34

图8-35

图8-36

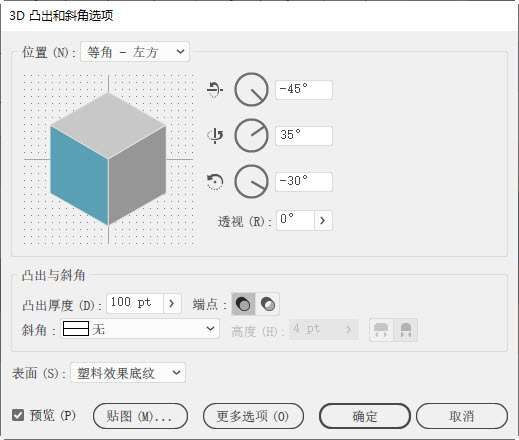

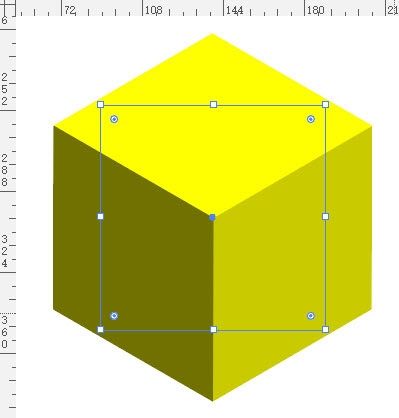

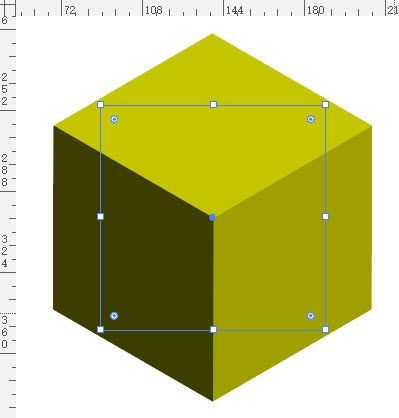

02 执行“效果>3D>凸出和斜角”命令，打开对话框后，在“位置”下拉列表中选择“等角-左方”选项，定义模型角度，设置“凸出厚度”为100pt，如图8-37和图8-38所示。

图8-37

图8-38

提示

勾选“预览”选项，可以在画板上预览立体效果。但如果模型比较复杂，则Illustrator需要花费更多的时间计算，导致处理速度变慢。在这种情况下，应尽量将参数调整到位，之后再开启预览，再根据效果进一步修改参数。

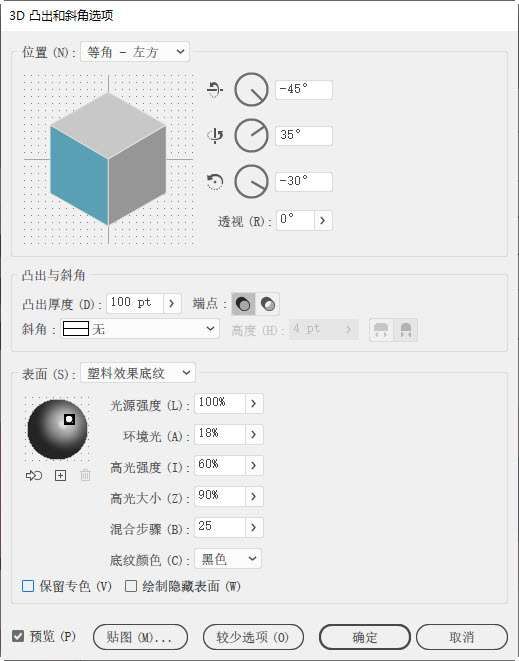

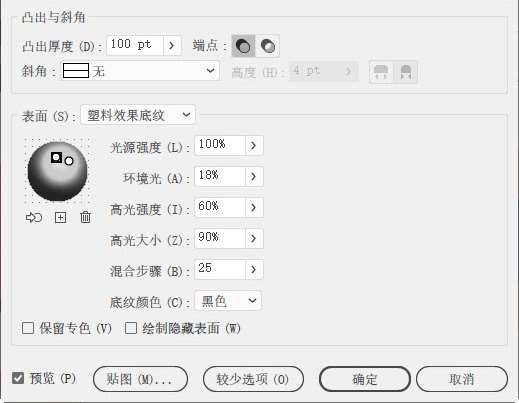

03 单击“更多选项”按钮，然后将“环境光”降低为18%，让环境光暗下来，使模型各个面的明暗对比更强烈，如图8-39和图8-40所示。

图8-39

图8-40

04 单击按钮，添加一个光源。移动并修改参数，通过这一补光将模型照亮，如图8-41和图8-42所示。单击“确定”按钮关闭对话框。

图8-41

图8-42

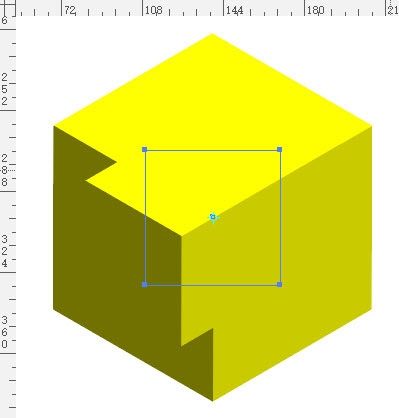

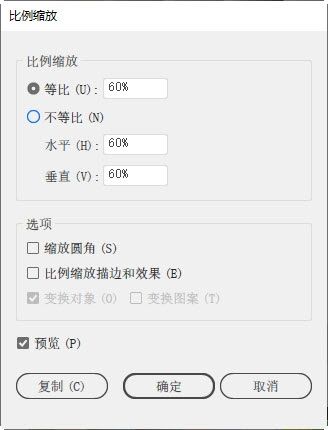

05 按Ctrl+C快捷键复制模型，按Ctrl+F快捷键将模型粘贴到前方。双击比例缩放工具，弹出对话框，设置参数，将模型缩小，如图8-43和图8-44所示。

图8-43

图8-44

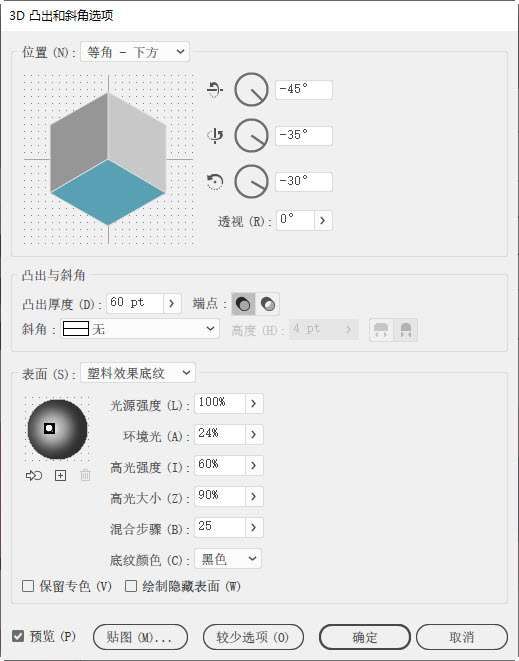

06 双击“外观”面板中的“3D凸出和斜角”效果，如图8-45所示，弹出“3D凸出和斜角选项”对话框。在“位置”下拉列表中选择“等角-下方”选项。将“凸出厚度”设置为60 pt。单击按钮，删除一个光源，调整余下光源的位置及参数，如图8-46所示。单击“确定”按钮关闭对话框。修改模型的填色，还可得到不同颜色的立方体，如图8-47所示。

图8-45

图8-46

图8-47

8.1.6 实战：乐高积木字

要点

乐高积木是一种塑料材质的积木，可以拼出变化无穷的造型，令人爱不释手。下面制作乐高积木效果的特效字，如图8-48所示。我们首先用路径将文字分割成块状，再通过3D效果制作出立体对象。为了让文字呈现一块块积木堆积的效果，还用了一点小技巧（“偏移路径”命令）。

图8-48

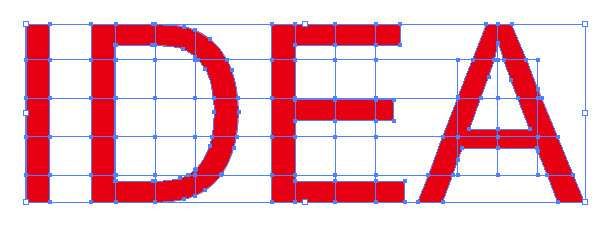

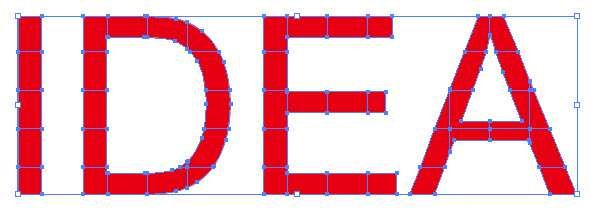

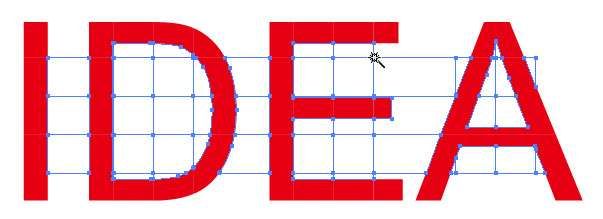

01 打开素材，如图8-49所示。它包含文字图形及辅助线（用于分割文字）。按Ctrl+A快捷键全选。单击“路径查找器”面板中的按钮，用直线分割文字，如图8-50和图8-51所示。此后直线会变为无描边、无填色的路径。使用魔棒工具将它们选中，如图8-52所示，按Delete键删除。

图8-49

图8-50

图8-51

图8-52

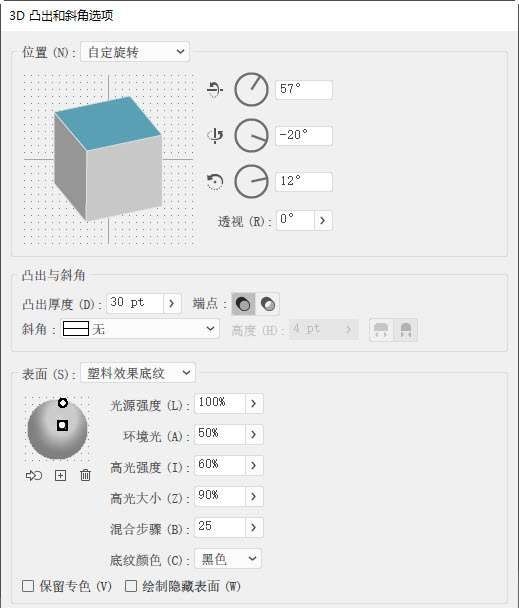

02 按Ctrl+A快捷键全选，如图8-53所示。执行“效果>3D>凸出和斜角”命令，在打开的对话框中调整参数并单击按钮添加光源，将图形制作成立体效果，如图8-54和图8-55所示。

图8-53

图8-54

图8-55

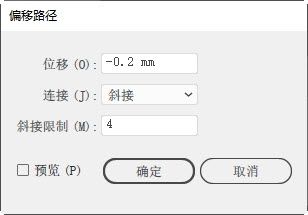

03 执行“效果>路径>偏移路径”命令，在打开的对话框中设置位移为-0.2 mm，使积木之间产生微小的距离，以表现积木的块面感，如图8-56和图8-57所示。

图8-56

图8-57

04 选择选择工具，按住Shift键并向上拖曳积木，在松开鼠标左键前按住Alt键，进行复制，如图8-58所示。将积木的填色设置为白色，如图8-59所示。保持白积木的被选取状态，按Ctrl+D快捷键复制，如图8-60所示。

图8-58

图8-59

图8-60

05 选择椭圆工具，按住Shift键绘制红色圆形。选择选择工具，按住Alt键和Shift键并向下拖曳进行复制，如图8-61所示。通过按Ctrl+D快捷键的方法复制出更多圆形，如图8-62所示。选取这些圆形，按Ctrl+G快捷键编组。执行“效果>3D>凸出和斜角”命令，设置绕x、y和z轴的旋转角度与之前制作的积木相同，凸出厚度为5 pt，之后拖曳到积木上方，如图8-63所示。
