Illustrator中有两种蒙版，不透明度蒙版能让对象呈现一定的透明效果；剪切蒙版则可利用蒙版图形将对象的某些部分完全隐藏。就是说，它是用来控制对象显示范围的。

AI技术/设计讲堂：剪切蒙版效果及差别

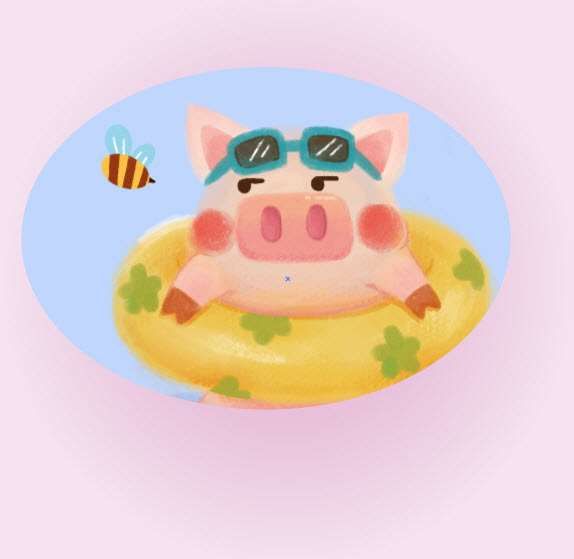

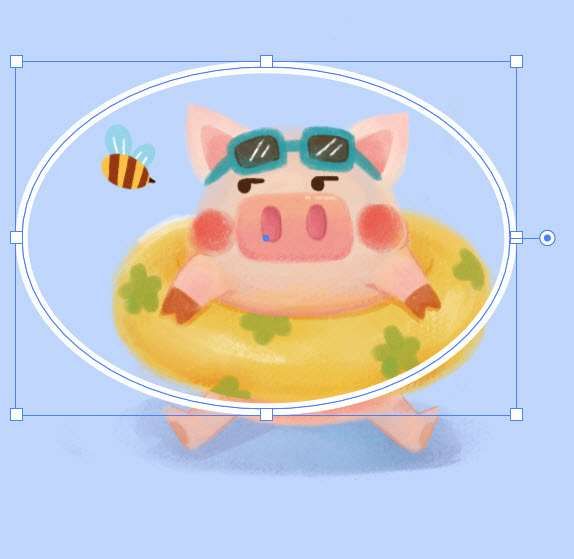

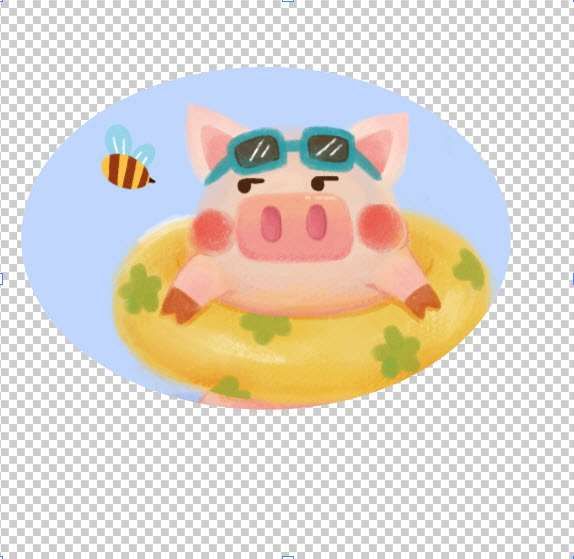

在对象上方放置一个图形，如图6-76所示。创建剪切蒙版后，对象就只在图形内部显示，如图6-77所示。这就是剪切蒙版所能实现的效果。在“图层”面板中，蒙版图形和被蒙版遮盖的对象称为“剪切组”，如图6-78所示。

图6-76

图6-77

图6-78

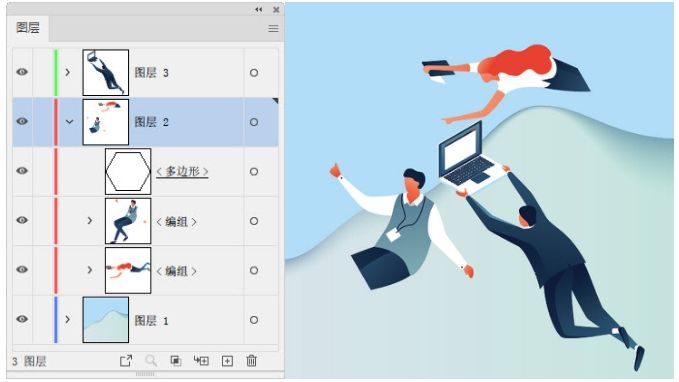

创建剪切蒙版时，用不同的方法操作，会出现不同的结果。图6-79所示是用“对象>剪切蒙版>建立”命令创建的剪切蒙版的效果。可以看到，蒙版只遮盖所选对象，不影响其他对象。如果单击“图层”面板中的按钮来创建剪切蒙版，则蒙版图形会遮盖同一图层中的所有对象。

图6-79

作为剪切蒙版的图形只能是矢量对象，图像类是不可以的，但所有对象都可以被剪切蒙版隐藏。创建剪切蒙版后，所有对象都是可编辑的。例如，使用编组选择工具选取蒙版图形后，可以进行移动、缩放或其他变换、变形操作；也可以使用直接选择工具或其他工具修改路径形状。如果要编辑被蒙版遮盖的对象，可以执行“对象>剪切蒙版>编辑内容”命令，将其选中，再进行编辑。

AI技术/设计讲堂：用内部绘图方法创建蒙版

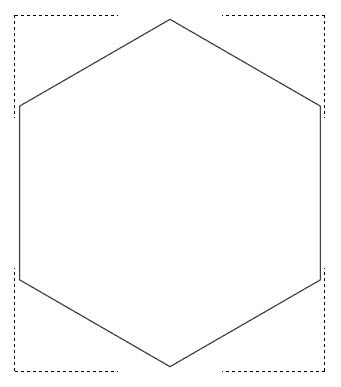

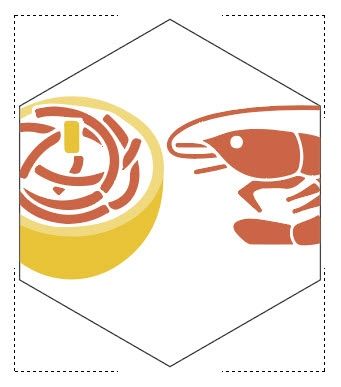

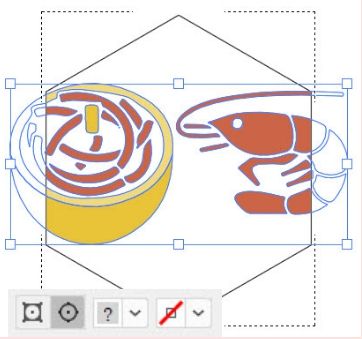

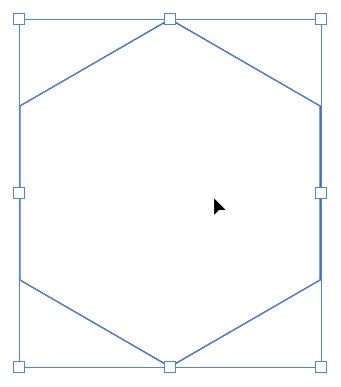

工具栏中有3个绘图模式按钮，如图6-80所示。其中的内部绘图按钮可以创建剪切蒙版。操作方法非常简单，选取一个矢量对象，如图6-81所示，单击按钮，对象周围会出现一个虚线框，如图6-82所示；之后绘制图形或路径，所创建的对象只在该矢量对象内部显示，如图6-83所示。需要编辑被遮盖的对象时，可单击“控制”面板中的按钮，蒙版内的对象就会被选中，如图6-84所示。如果要编辑蒙版对象，则单击按钮。

图6-80

图6-81

图6-82

图6-83

图6-84

正常绘图模式是默认的绘图模式，即新创建的对象位于上一个对象的上层，重叠的时候会对其形成遮挡。

背面绘图模式分两种情况。如果想将对象绘制在一个图层底层，可单击该图层，之后单击按钮，再进行绘图；如果想将对象绘制在某个对象下方，则单击该对象，之后单击按钮，再进行绘图。

6.4.1 实战：金属质感UI图标

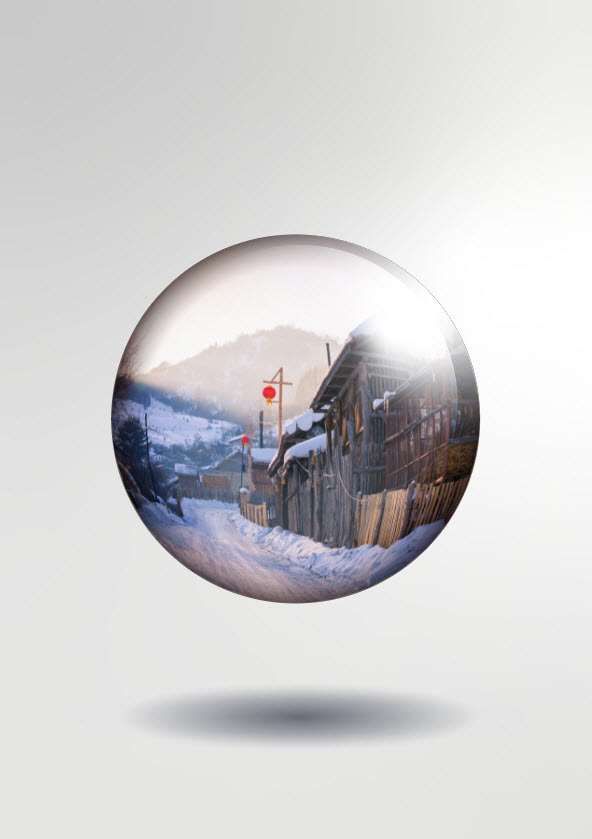

下面使用剪切蒙版制作一个UI图标，如图6-85所示。创建剪切蒙版时，对象的顺序不要搞错，即蒙版图形要放在需要被遮盖对象的上方（它所在的子图层也要位于上层）。

图6-85

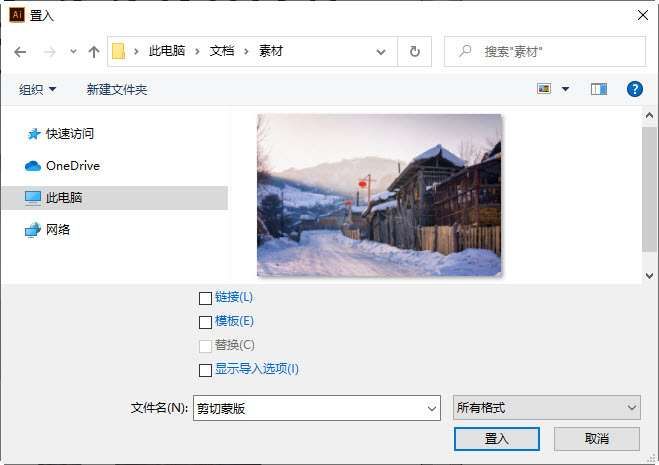

01 创建一个A4纸大小的RGB模式文件。执行“文件>置入”命令，打开“置入”对话框，选择图像素材，取消勾选“链接”选项，如图6-86所示，将它嵌入当前文档。

图6-86

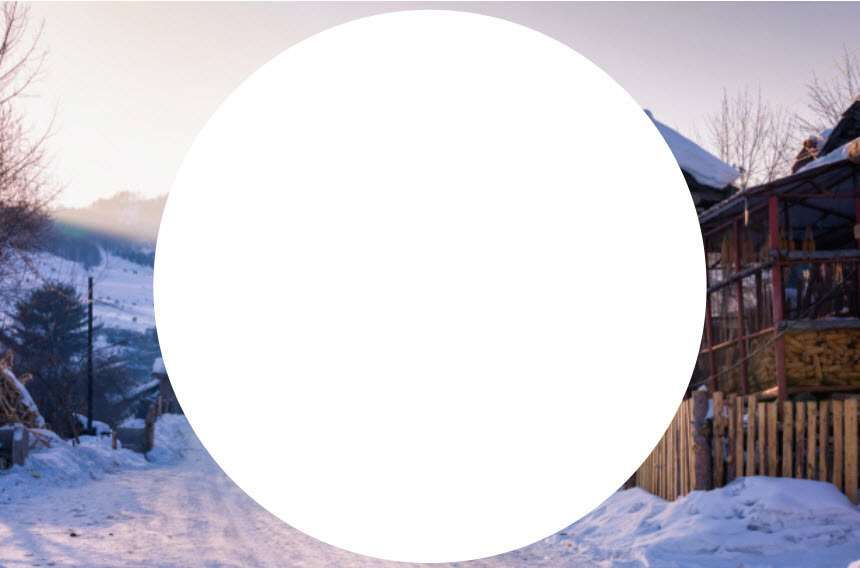

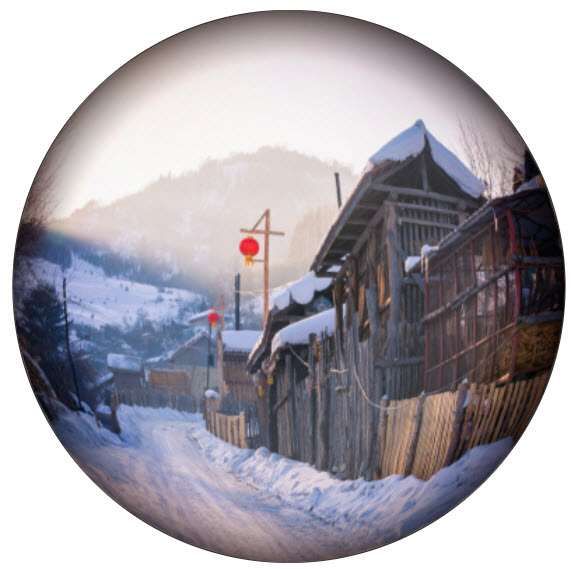

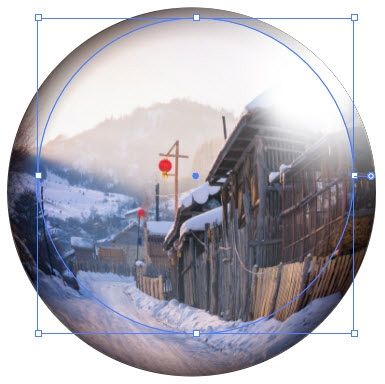

02 选择椭圆工具，在画板上单击，弹出“椭圆”对话框，设置参数，如图6-87所示，创建一个圆形，如图6-88所示。按Ctrl+C快捷键复制图形。按Ctrl+A快捷键全选。执行“对象>封套扭曲>用顶层对象建立”命令，用圆形扭曲下方的图像，如图6-89所示。

图6-87

图6-88

图6-89

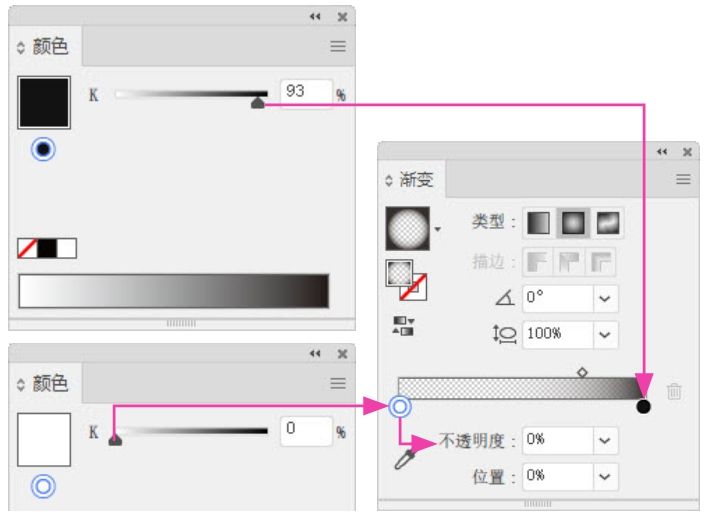

03 按Ctrl+F快捷键粘贴圆形。为它填充透明—深灰色径向渐变，如图6-90和图6-91所示。

图6-90

图6-91

04 将圆形的混合模式设置为“强光”，如图6-92和图6-93所示。

图6-92

图6-93

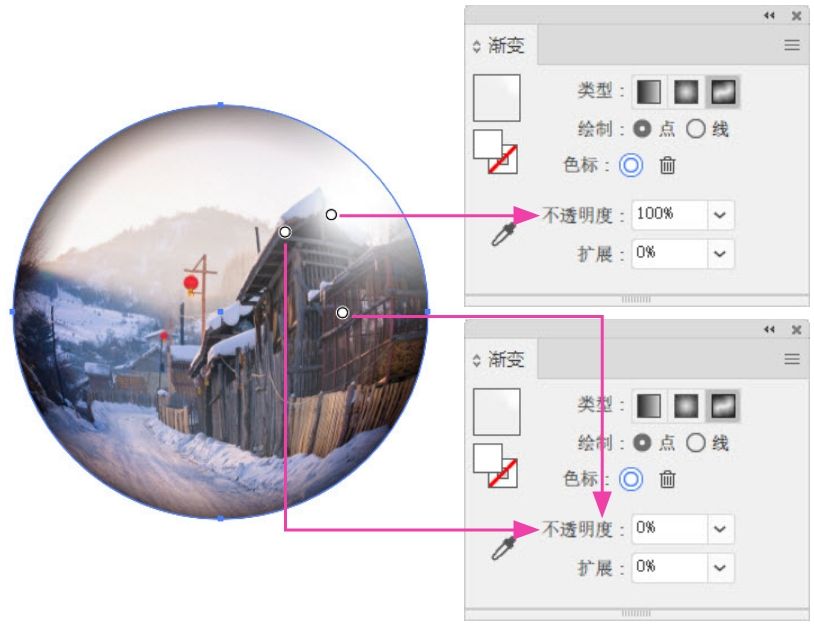

05 按Ctrl+F快捷键粘贴圆形。为它填充任意形状渐变，添加3个白色色标，其中两个色标的不透明度为0%，如图6-94所示。

图6-94

06 按Ctrl+C快捷键复制图形。按Ctrl+F快捷键粘贴。按住Alt+Shift键拖曳控制点，将圆形缩小，并调整位置，如图6-95所示。

图6-95

07 使用矩形工具创建一个画板大小的矩形，填充任意形状渐变。按Shift+Ctrl+[快捷键，调整到底层，效果如图6-96所示。

图6-96

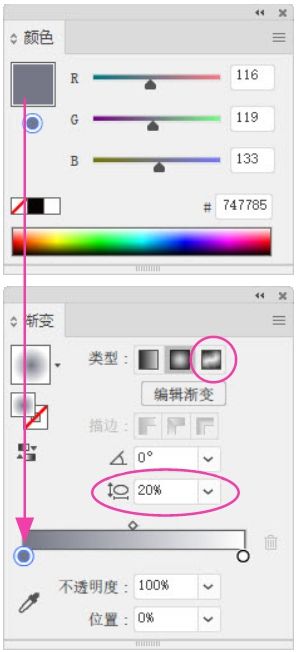

08 使用椭圆工具创建一个椭圆形，填充蓝灰色—白色径向渐变，如图6-97和图6-98所示。

图6-97

图6-98

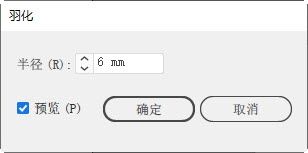

09 执行“效果>风格化>羽化”命令，对图形边缘进行羽化，如图6-99所示。设置混合模式为“正片叠底”，如图6-100和图6-101所示。最后使用文字工具添加文字，如图6-102所示。

图6-99

图6-100

图6-101

图6-102

6.4.2 实战：三棱锥反射效果

下面制作几个三棱锥，并把它们放在群山之间，通过反射周围的景物来表现宏大的场景，如图6-103所示。

图6-103

01 按Ctrl+O快捷键，打开素材，如图6-104所示。选择选择工具，单击图像，按Ctrl+C快捷键复制，按Ctrl+F快捷键粘贴。

图6-104

提示

由于图像比例与画板不一致，导致一部分图像超出画板范围。使用“对象>画板>适合图稿边界”命令，可以将画板边界调整到图稿边缘处。

02 执行“效果>模糊>高斯模糊”命令，对图像进行模糊处理，如图6-105和图6-106所示。

图6-105

图6-106

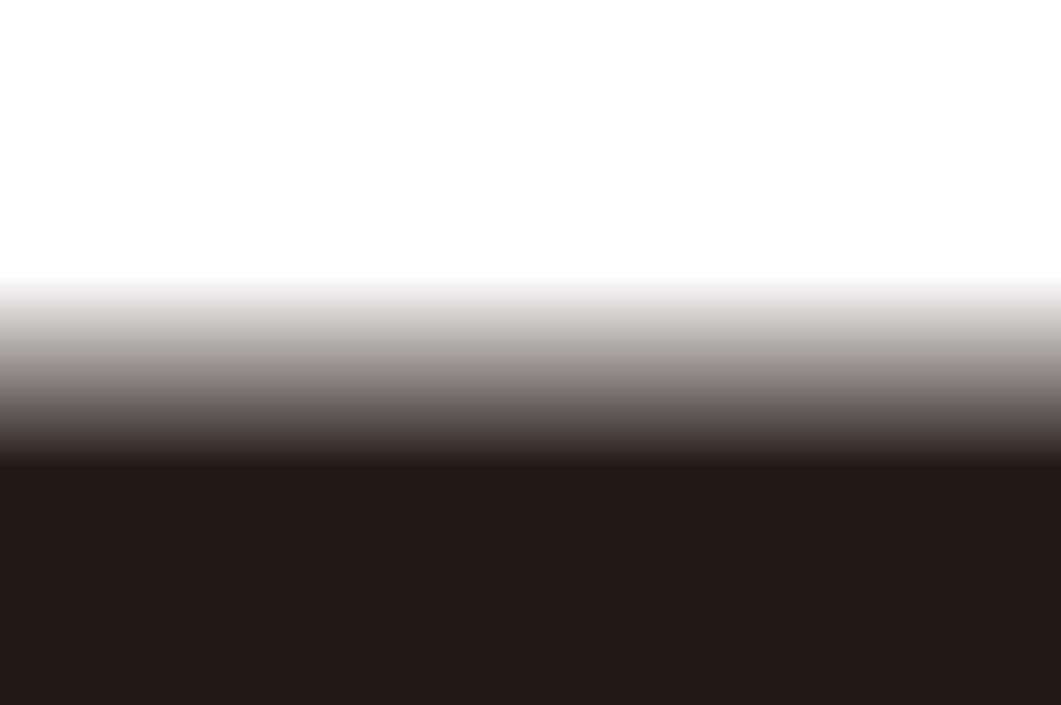

03 使用矩形工具创建一个与图像大小相同的矩形，填充渐变，如图6-107所示。按住Shift键在选择列中单击，将模糊后的图像同时选取，如图6-108所示。单击“透明度”面板中的“制作蒙版”按钮，创建不透明度蒙版，这样远山就会呈现模糊效果，而近景仍然是清晰的，如图6-109和图6-110所示。

图6-107

图6-108

图6-109

图6-110

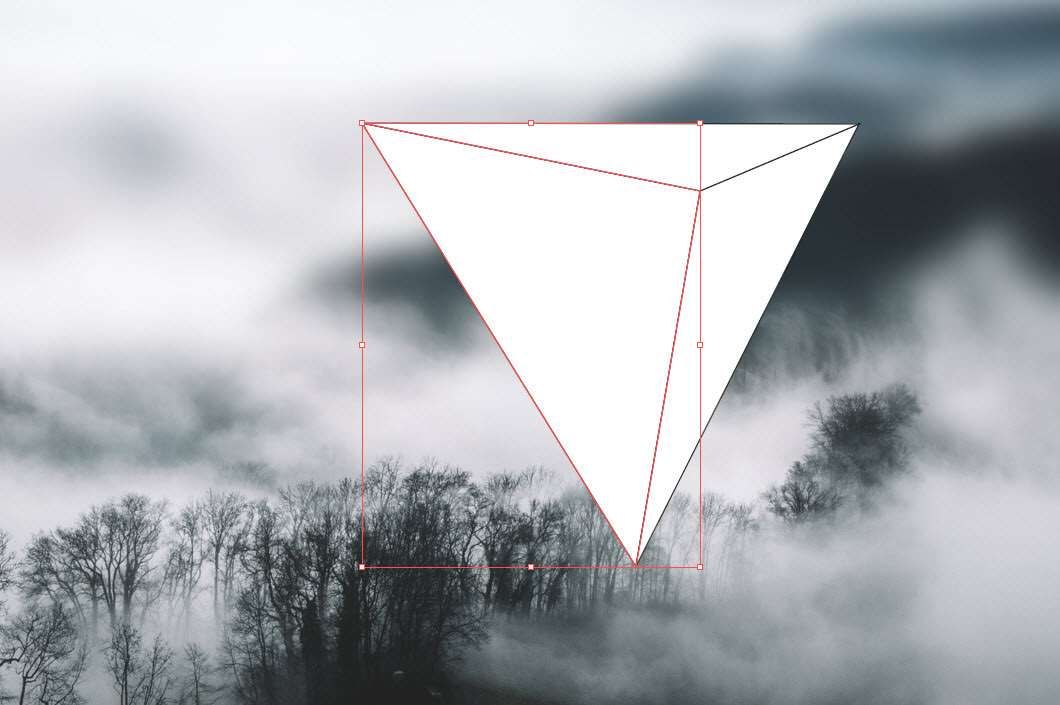

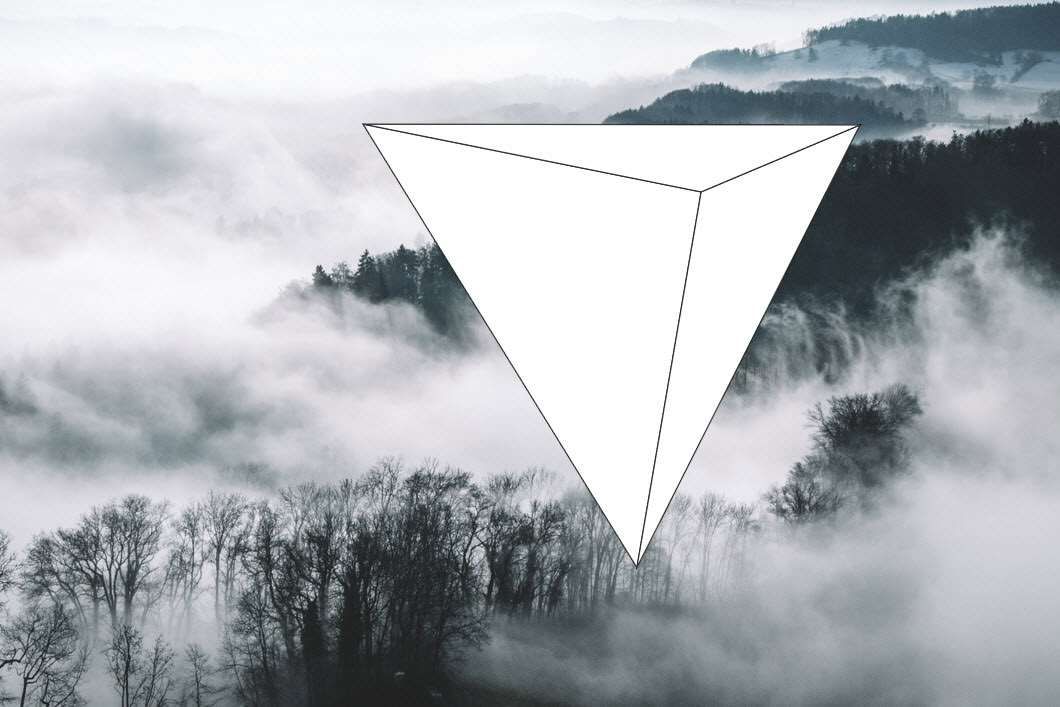

04 单击“图层”面板中的按钮，创建一个图层。使用钢笔工具绘制3个三角形，分别用于制作三菱锥体的正面、侧面和顶面，如图6-111和图6-112所示。

图6-111

图6-112

05 选取正面三角形，如图6-113所示，按Ctrl+B快捷键，在它下方粘贴图像，如图6-114所示。

图6-113

图6-114

06 按住Shift键单击三角形，将其一同选取，按Ctrl+7快捷键，创建剪切蒙版。在剪切组的名称上双击，显示文本框后，修改名称为“正面”，如图6-115和图6-116所示。

图6-115

图6-116

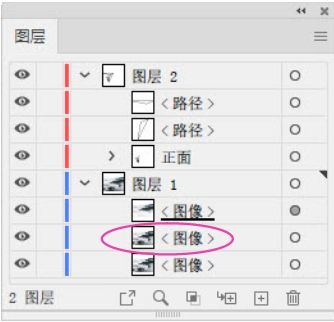

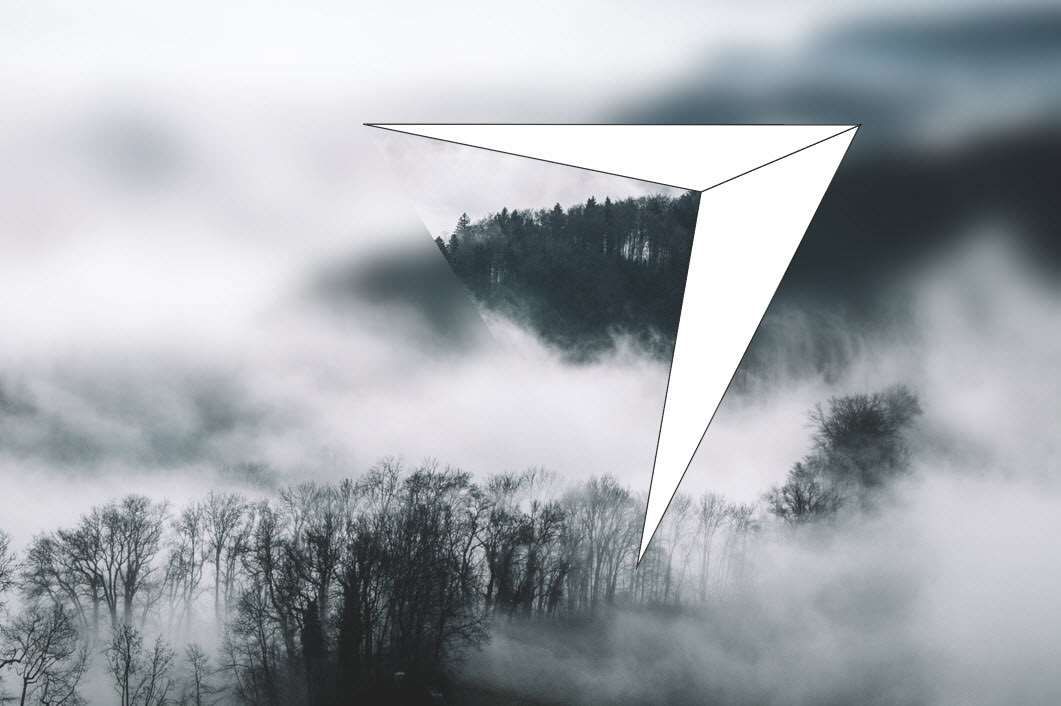

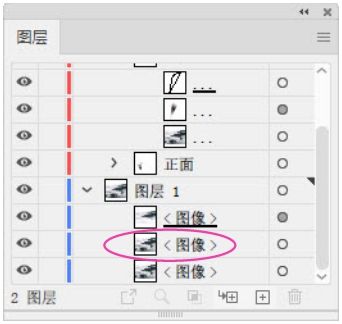

07 通过单击选择列选取图像，如图6-117所示。使用选择工具调整位置，如图6-118所示。

图6-117

图6-118

08 在正面三角形选择列中单击，如图6-119所示，按Ctrl+C快捷键复制，按Ctrl+B快捷键粘贴图形，如图6-120所示。

图6-119

图6-120

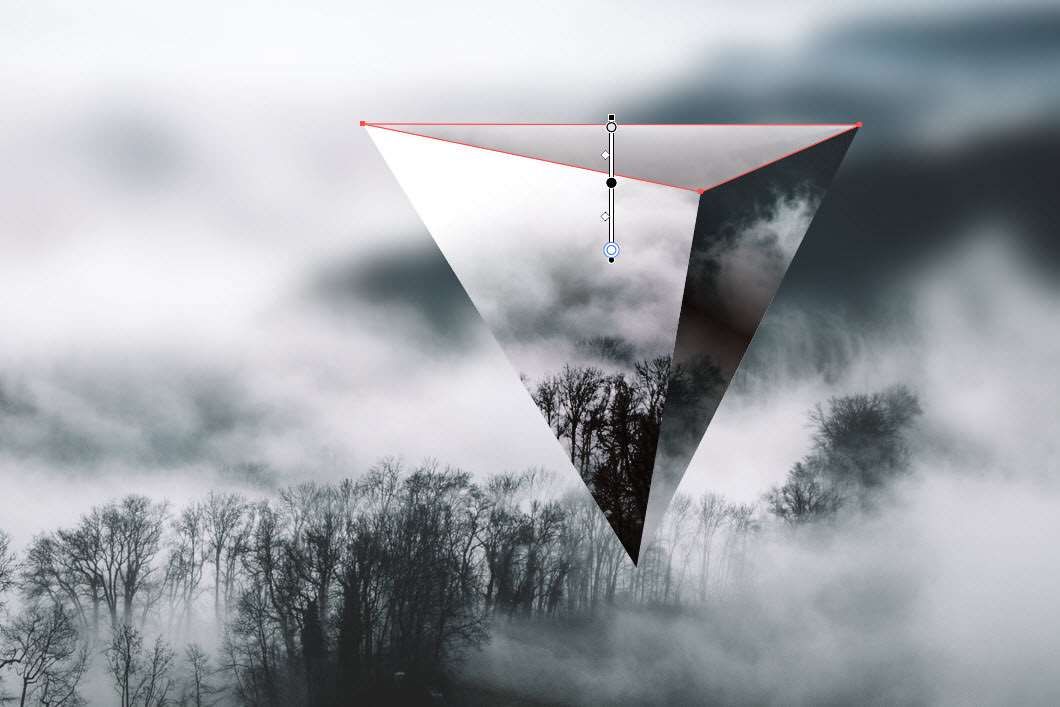

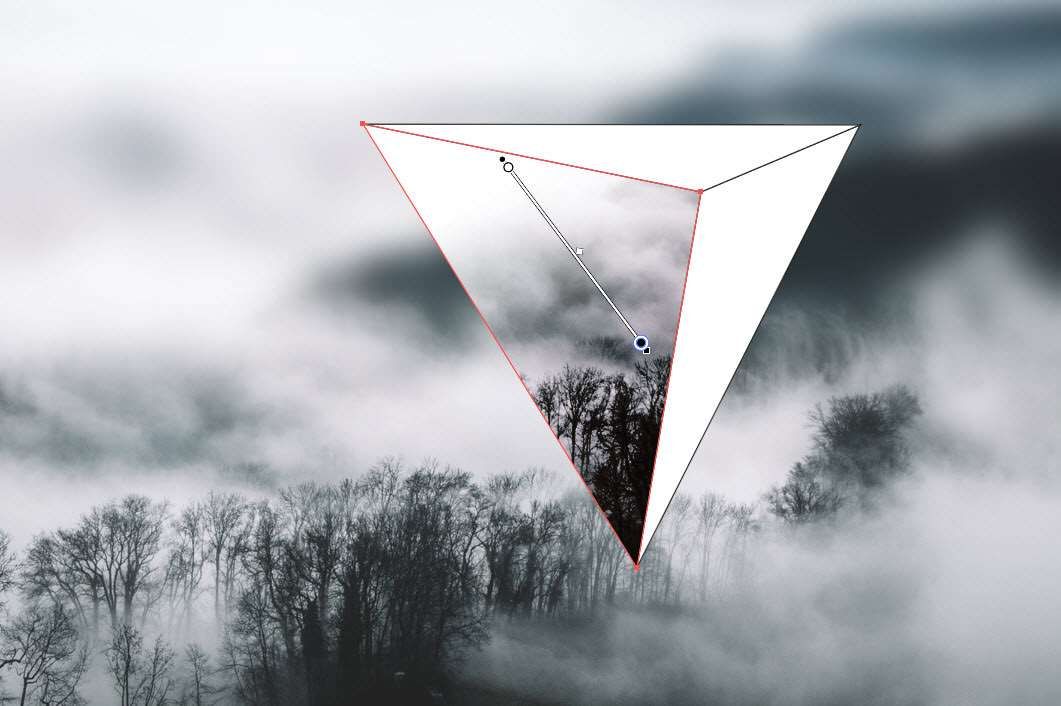

09 设置填充颜色为渐变并修改混合模式，如图6-121所示。渐变会对下方图像产生影响，使其明度产生变化，看上去像是镜面反射的图像一样，如图6-122所示。

图6-121

图6-122

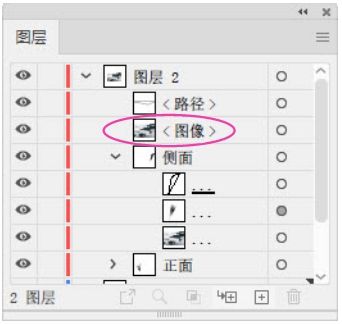

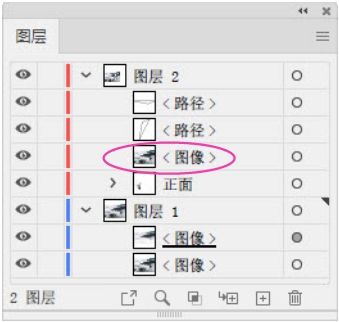

10 将图像拖曳到按钮上复制，如图6-123所示；之后拖曳到侧面三角形下方，如图6-124所示。

图6-123

图6-124

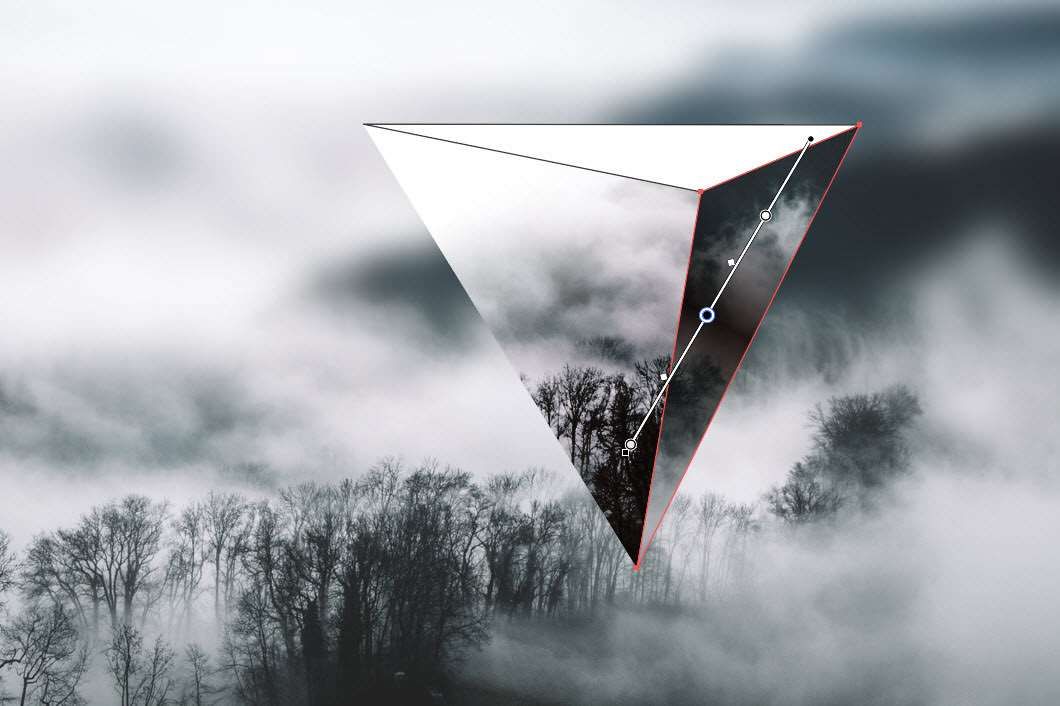

11 选取这两个对象，如图6-125所示，按Ctrl+7快捷键创建剪切蒙版，修改名称为“侧面”，如图6-126所示。采用与步骤9相同的方法创建不透明度蒙版，制作出侧面反射效果（可以调整图像位置），如图6-127和图6-128所示。

图6-125

图6-126

图6-127

图6-128

12 将图像拖曳到按钮上进行复制，如图6-129所示，之后拖曳到顶面三角形下方，如图6-130所示。通过剪切蒙版和不透明度蒙版制作出反射图像，这样一个三棱锥体就制作完成了，如图6-131和图6-132所示。

图6-129

图6-130

图6-131

图6-132

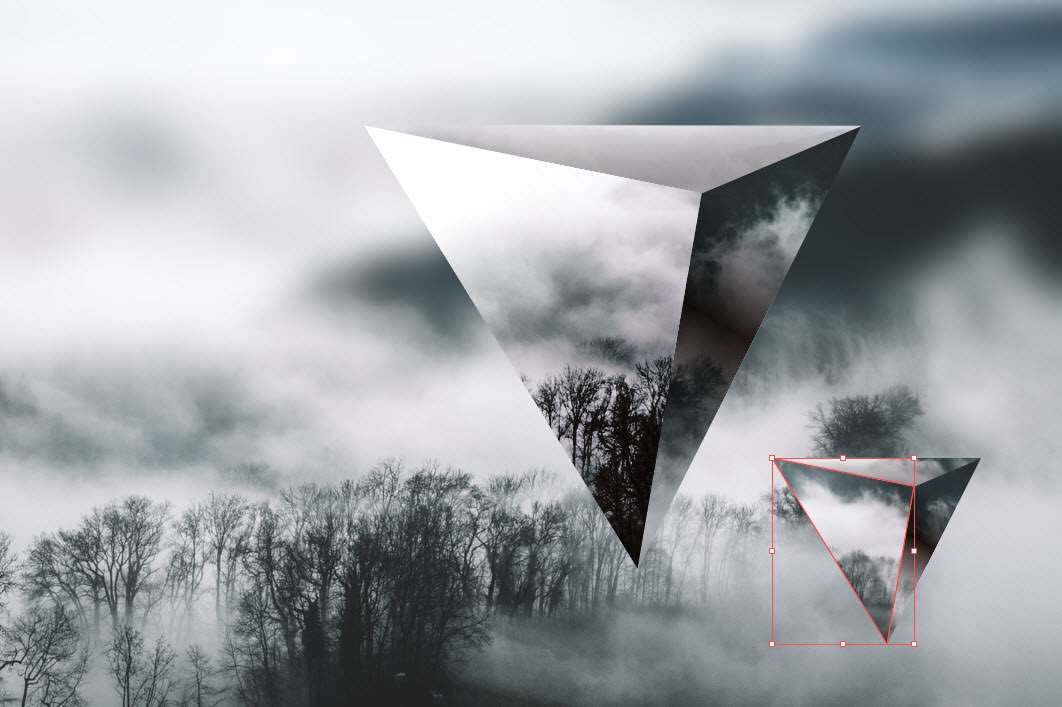

13 将“图层2”拖曳到按钮上复制，如图6-133所示。用选择工具调整三棱锥的大小和位置（包括图像的位置）。修改正面不透明度蒙版的参数，如图6-134和图6-135所示。

图6-133

图6-134

图6-135

14 再复制两个图层。调整三棱锥的大小和位置。可以将最远处的锥形的不透明度调整为70%，让它呈现若隐若现效果，如图6-136所示。

图6-136

技术看板　从对象的重叠区域创建剪切蒙版

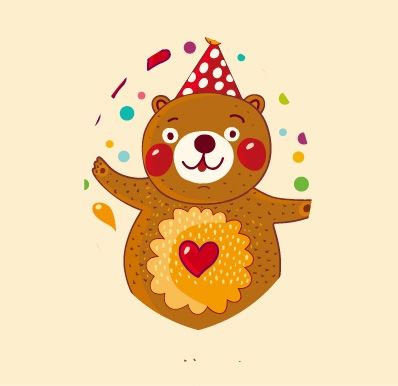

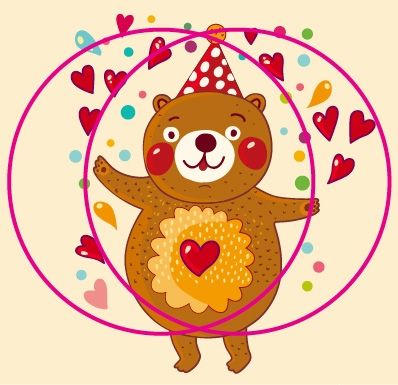

选取两个或多个互相重叠的对象，按Ctrl+G快捷键编组，之后再与下方的其他对象创建剪切蒙版，可以用重叠区域遮盖对象。

选取两个圆形并编组

与下方的小熊创建剪切蒙版

6.4.3 在剪切蒙版中添加/减少对象

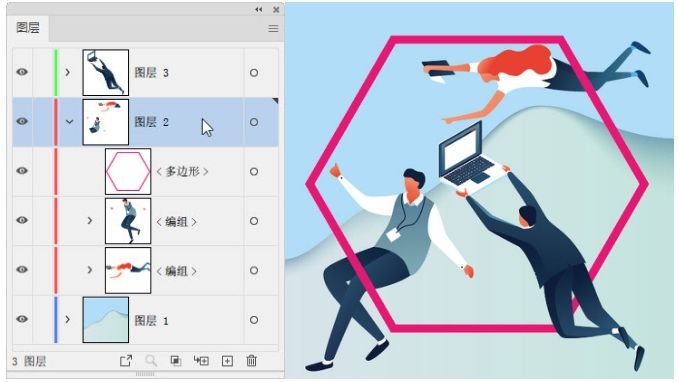

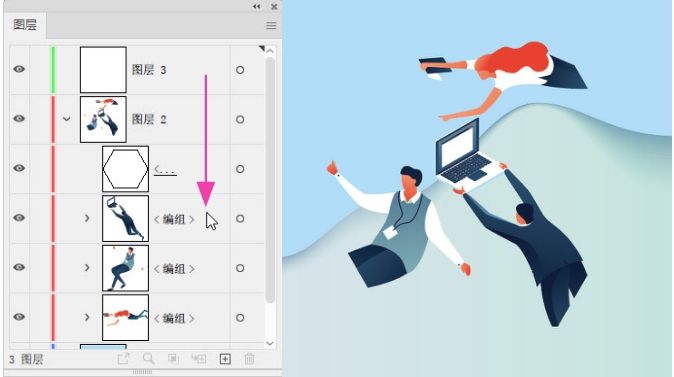

在一个图层上单击，如图6-137所示，再单击一下“图层”面板中的按钮，可以为它创建剪切蒙版，该图层中的第一个对象会作为蒙版遮盖图层内的其他对象，如图6-138所示。此后，在该图层中新创建对象，或者将其他对象拖入该图层，蒙版便会对其形成遮盖，如图6-139所示。将对象移出该图层，则可将其从蒙版中释放出来。

图6-137

图6-138

图6-139

如果不是给图层创建的剪切蒙版，则蒙版图形和被它遮盖的对象会被移到剪切组内。我们也可以通过拖曳的方法，将其他对象拖入剪切组，或者从组中移出。

6.4.4 释放剪切蒙版

选取剪切蒙版组，使用“对象>剪切蒙版>释放”命令，或单击“图层”面板中的按钮，可以释放剪切蒙版，让被遮盖的对象重新显现。由于无论蒙版对象属性如何，创建剪切蒙版后，都会变成一个无填色和描边的对象，因此，释放出来的蒙版对象也是无填色和描边的。
