Maya、3ds Max、Cinema 4D等三维软件都通过给模型贴图，来表现材质、纹理和质感。在Illustrator中使用“凸出和斜角”和“绕转”命令创建的3D对象包含多个表面，每个表面也都可以贴图。

8.4.1 制作贴图用符号

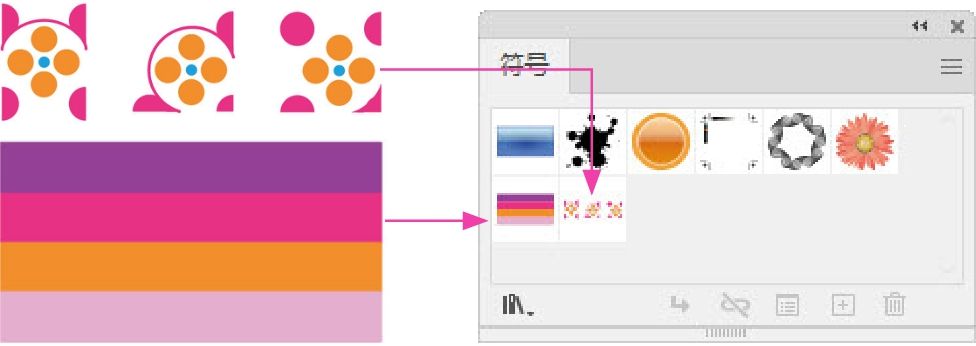

在Illustrator中，只有符号可以作为贴图映射到3D对象表面上。而用于制作符号的对象则比较广泛，可以是任何Illustrator图稿对象，包括路径、复合路径、文本、图像、渐变网格，以及组等。操作方法也非常简单，将用作贴图的对象拖曳到“符号”面板中即可，如图8-80所示。

8.4.2 为表面贴图

制作好符号后，用“凸出和斜角”和“绕转”命令创建3D对象时，如图8-81所示，在打开的对话框中单击“贴图”按钮，打开“贴图”对话框，便可以为表面选取贴图了，如图8-82所示。

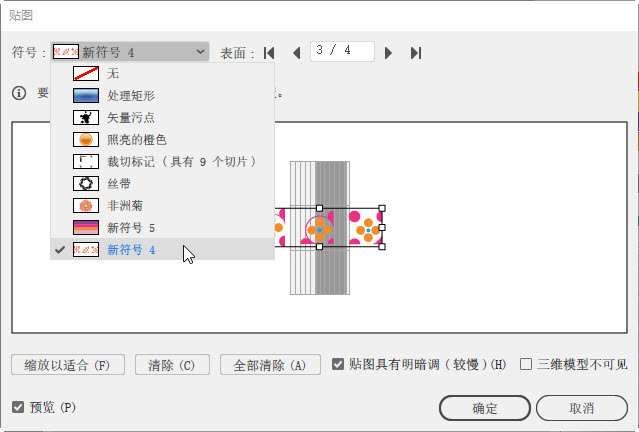

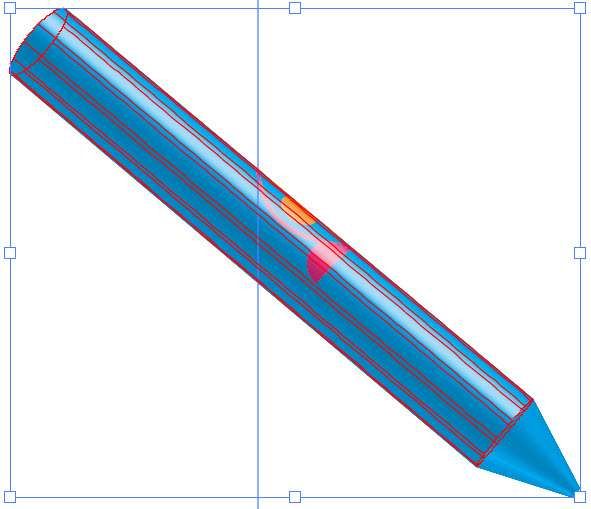

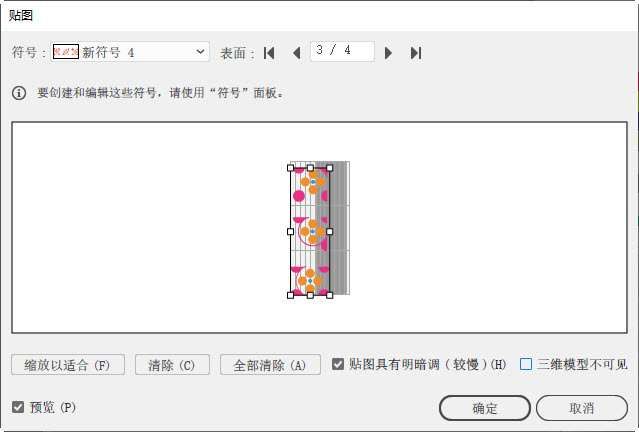

单击“表面”选项右侧的按钮，切换到需要贴图的表面。在画板上，所选表面显示红色轮廓；之后在“符号”下拉列表中为它选取符号，如图8-83和图8-84所示；符号会被贴在表面的中心位置，可以进行移动、旋转和缩放，如图8-85和图8-86所示。单击“缩放以适合”按钮，可以自动缩放符号，使其适合所选的表面边界。

AI技术/设计讲堂：增加模型表面/更新贴图

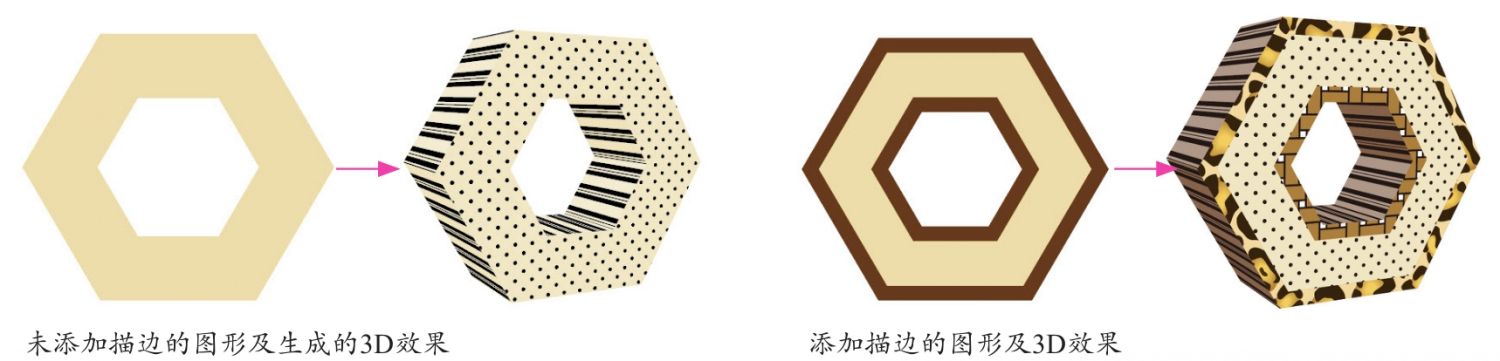

3D对象的表面越多，就可以在更多的位置贴图，模型的效果也更加丰富多变。如果想增加模型表面，可以为对象设置描边，这样使用“凸出和斜角”“绕转”命令创建3D对象时，描边也可以生成表面，并可贴图，如图8-90所示。

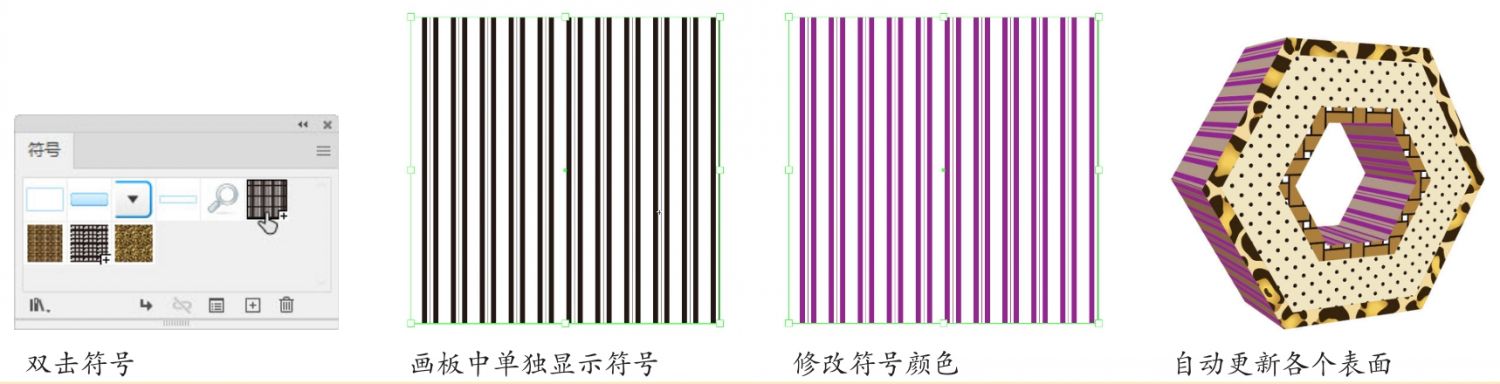

由于贴图是通过符号完成的，而符号是可编辑的，因此，我们可以利用它的这一特点，通过修改符号样本，对所有贴了此符号的表面进行自动更新，如图8-91所示。

8.4.3 实战：3D魔力环

01 使用矩形工具

创建一个与画板大小相同的矩形。在

图标右侧单击，将图形锁定，如图8-92所示。在画板上单击，弹出“矩形”对话框，设置参数，如图8-93所示，创建矩形并填充白色，如图8-94所示。

02 双击选择工具

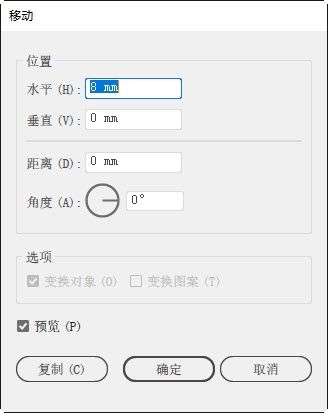

，弹出“移动”对话框，将图形沿水平方向移动8 mm，如图8-95所示，单击“复制”按钮，复制出一个矩形，如图8-96所示。连续按Ctrl+D快捷键30下，复制出一组矩形，如图8-97所示。

03 将这些矩形选取，单击“符号”面板中的

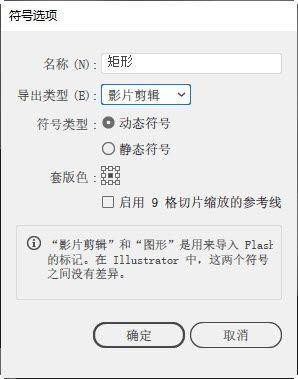

按钮，或者将它们直接拖曳到“符号”面板中，弹出对话框以后，如图8-98所示，单击“确定”按钮，将这组矩形创建为符号，如图8-99所示。

04 选择椭圆工具

，在画板上单击鼠标，弹出对话框后设置参数，如图8-100所示，创建一个圆形，如图8-101所示。

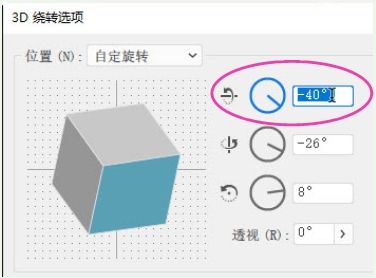

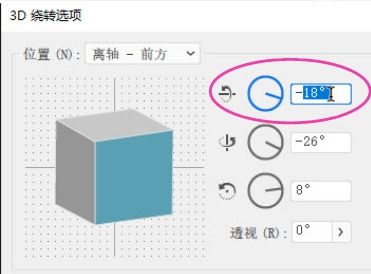

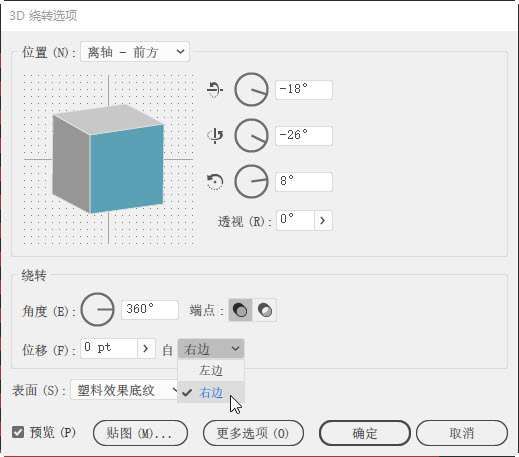

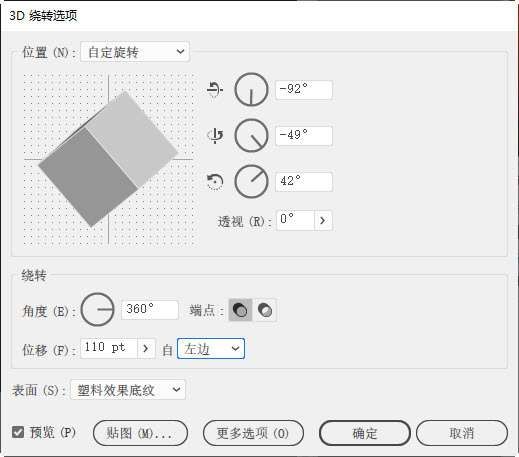

05 执行“效果>3D>绕转”命令，打开“3D绕转选项”对话框，先勾选“预览”选项，这样就能显示3D模型。调整参数，如图8-102所示，可生成图8-103所示的环状模型。

调整模型角度时，可以在选项文本框中双击，将参数值选取，之后，滚动鼠标按键中间的滚轮，对参数做出调整。这样比拖曳预览框中的模型来进行调整可控性更好。

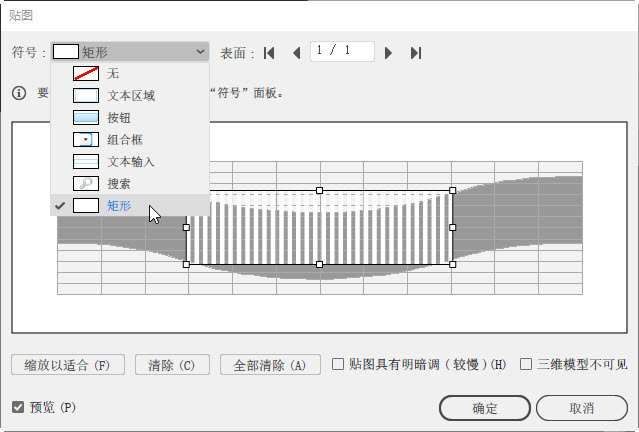

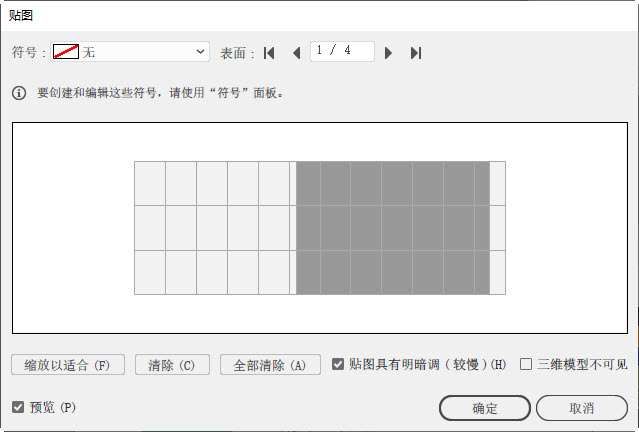

06 单击“贴图”按钮，弹出“贴图”对话框。勾选“预览”选项。在“符号”下拉列表中选取矩形符号，如图8-104和图8-105所示。

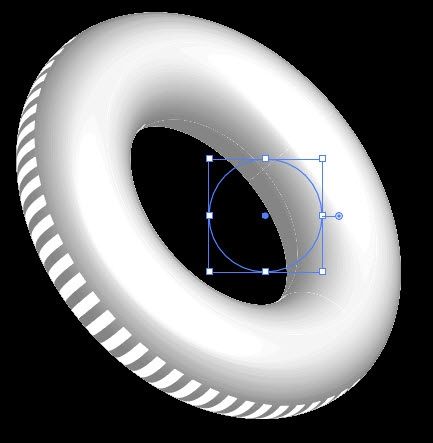

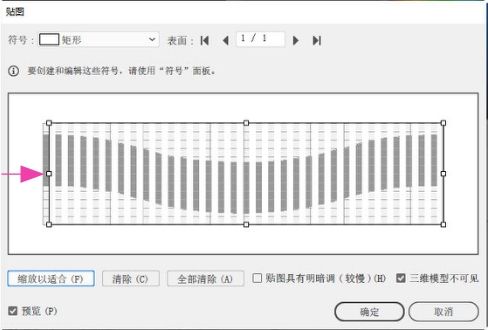

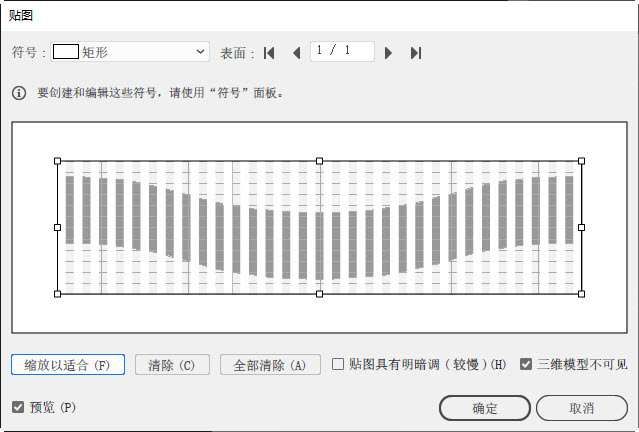

07 勾选“三维模型不可见”选项，隐藏模型，只让符号贴图显示。单击“缩放以适合”按钮，让符号贴图完全覆盖模型表面，如图8-106和图8-107所示。

08 在当前状态下，矩形的衔接过于紧密，拖曳符号的控制点，将空间调大，如图8-108和图8-109所示。单击“确定”按钮关闭对话框。

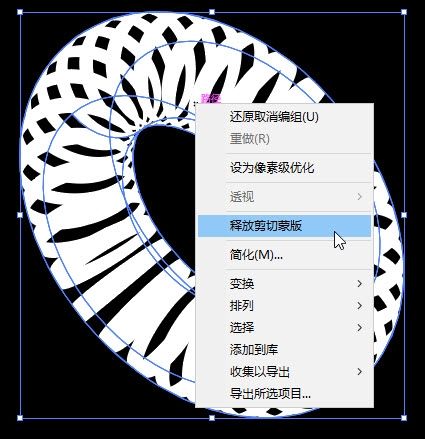

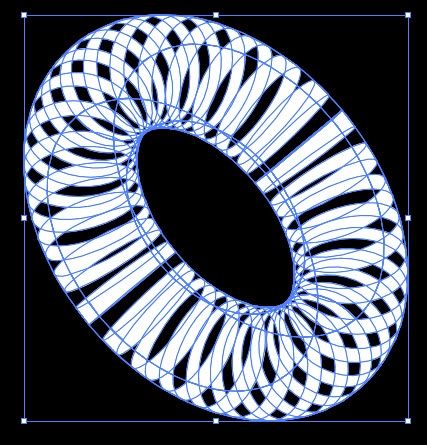

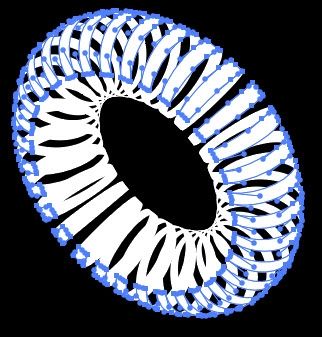

09 使用“对象>扩展外观”命令将3D模型扩展为图形。执行两次“对象>取消编组”命令，将所有图形的组都解散。单击鼠标右键，打开上下文菜单，选择“释放剪切蒙版”命令，如图8-110所示，彻底释放所有图形，如图8-111所示。

10 选择编组选择工具

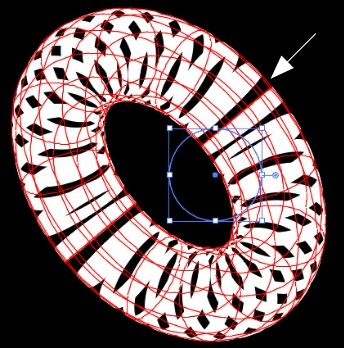

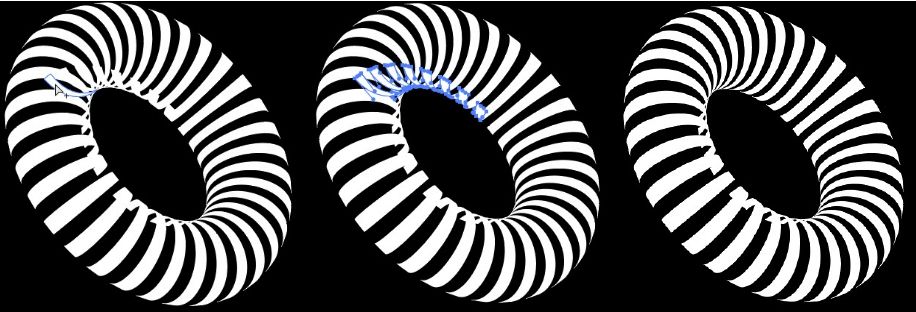

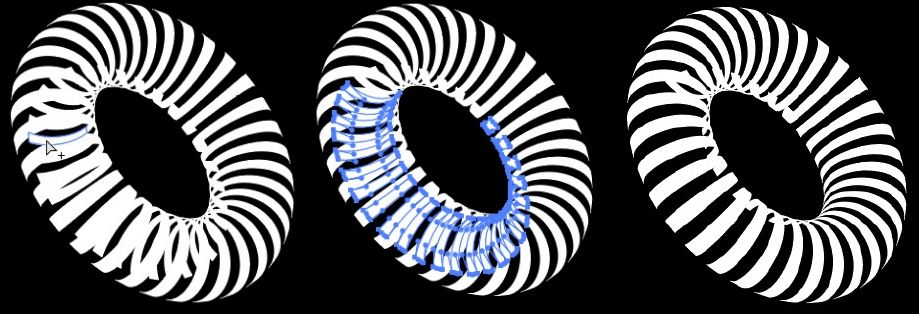

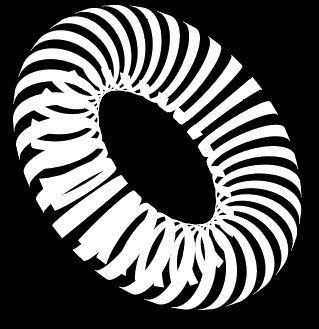

。将鼠标指针放在图8-112所示的图形上，双击，将这组图形选取，如图8-113所示，按Delete键删除，如图8-114所示。

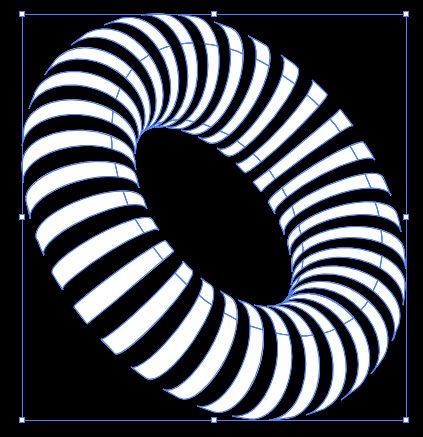

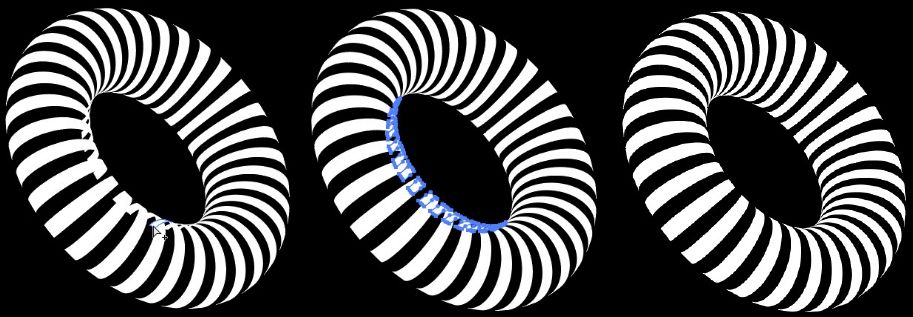

11 采用同样的方法，将另外几组多余的图形也删除，如图8-115～图8-117所示。

12 选择选择工具

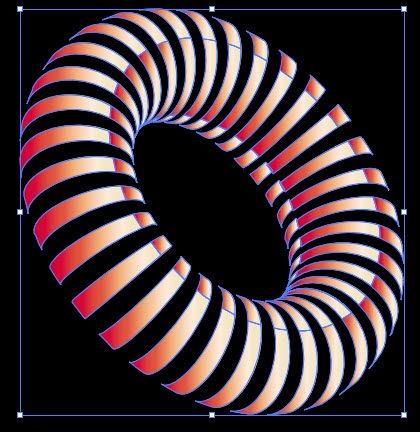

并按住Shift键单击各组图形，将所有圆环图形选取，如图8-118所示。执行“窗口>色板库>渐变>水果和蔬菜”命令，打开该渐变库。为图形填充“萝卜”渐变，如图8-119和图8-120所示。

虽然前面曾使用“取消编组”命令解散了所有组，但释放剪切蒙版时，又生成了新的组，所以此处需将各个组选中。

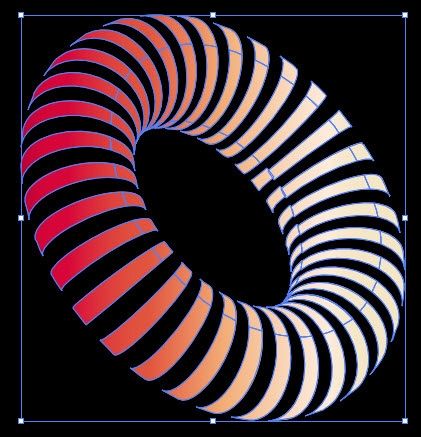

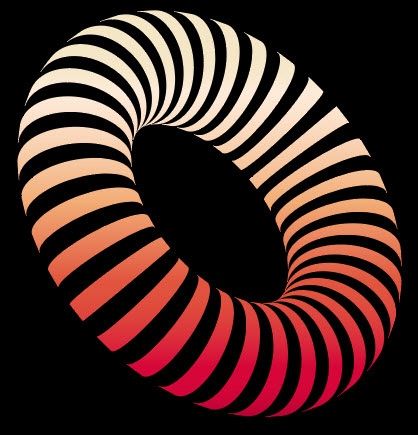

13 执行“对象>复合路径>建立”命令，或按Ctrl+8快捷键，创建复合路径，这样所有图形会作为一个整体对象应用渐变，而不是以组为单位被填充渐变，效果如图8-121所示。在“渐变”面板中修改渐变角度，如图8-122和图8-123所示。

8.4.4 实战：3D魔力球

01 使用矩形工具

创建一个矩形并填充黑色作为背景。在画板上单击，弹出“矩形”对话框，设置参数，如图8-124所示，创建矩形并填充红色，如图8-125所示。

02 双击选择工具

，弹出“移动”对话框，将图形沿垂直方向移动10 mm，如图8-126所示，单击“复制”按钮，复制矩形，连续按Ctrl+D快捷键13下，复制出一组矩形，如图8-127所示。

03 将这些矩形选取并拖曳到“符号”面板中，创建为符号，如图8-128所示。

04 选择椭圆工具

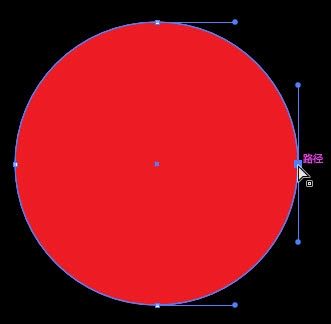

，在画板上单击，弹出对话框后设置参数，如图8-129所示，创建一个圆形，如图8-130所示。

05 选择直接选择工具

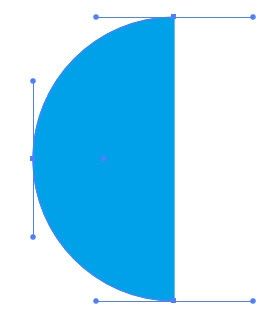

，单击图8-131所示的锚点，按Delete键删除，得到一个半圆形，如图8-132所示。

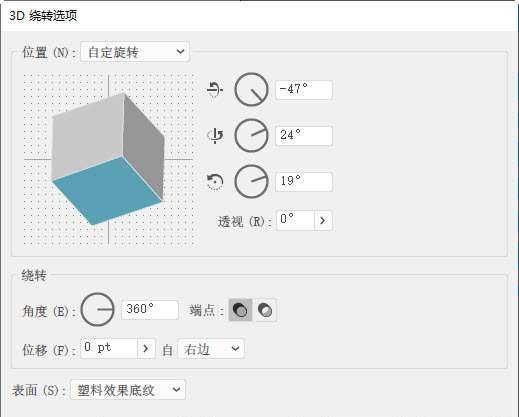

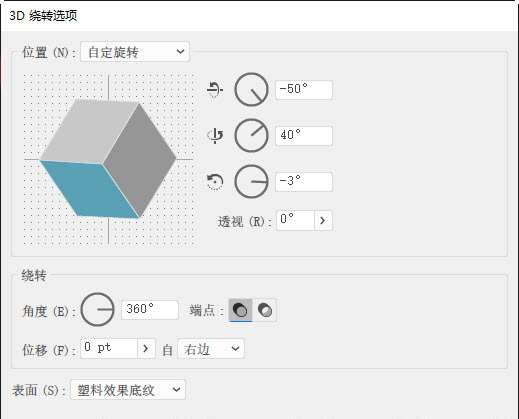

06 执行“效果>3D>绕转”命令，打开“3D绕转选项”对话框，勾选“预览”选项。调整参数，如图8-133所示，生成图8-134所示的球体模型。

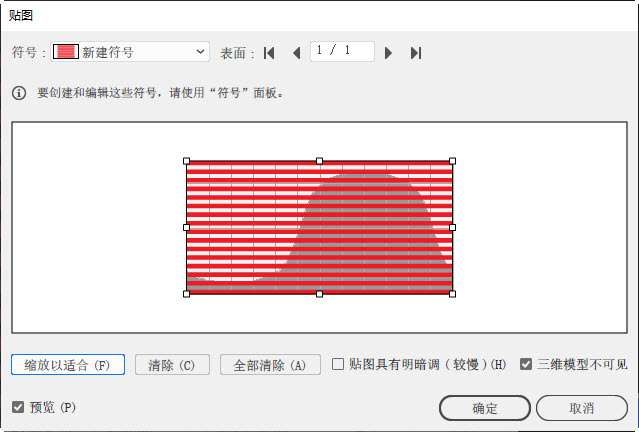

07 单击“贴图”按钮，弹出“贴图”对话框。勾选“预览”选项。在“符号”下拉列表中选取新创建的符号。勾选“三维模型不可见”选项，隐藏模型，只让符号贴图显示。单击“缩放以适合”按钮，让符号贴图完全覆盖模型表面，如图8-135和图8-136所示。

08 单击“确定”按钮关闭该对话框。调整模型角度，如图8-137所示。单击“确定”按钮关闭对话框，效果如图8-138所示。

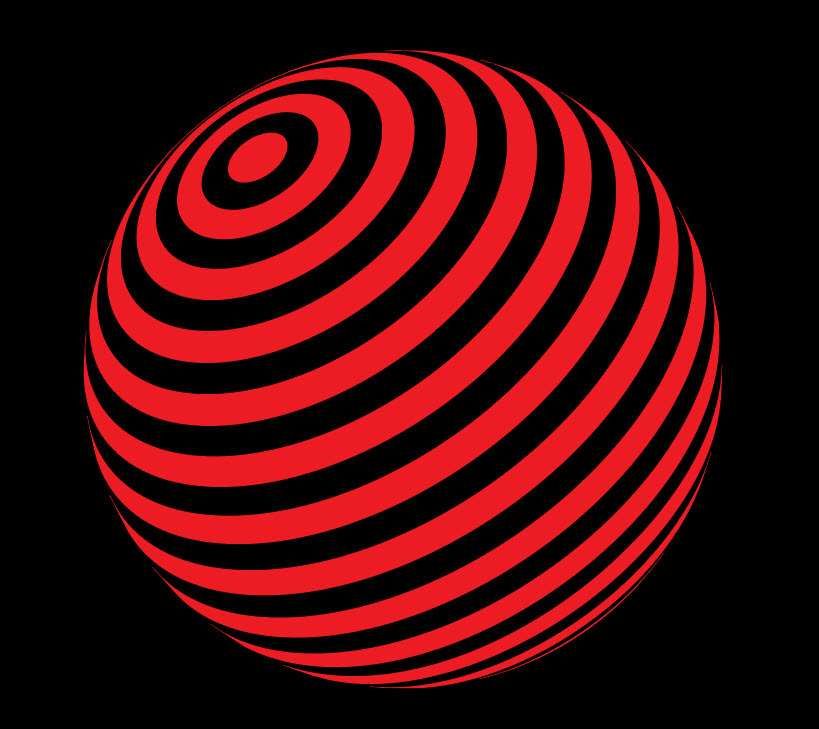

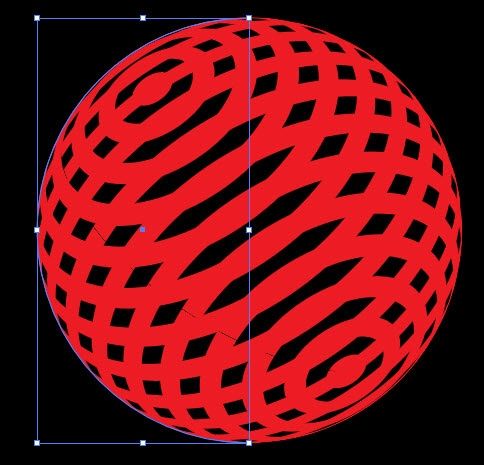

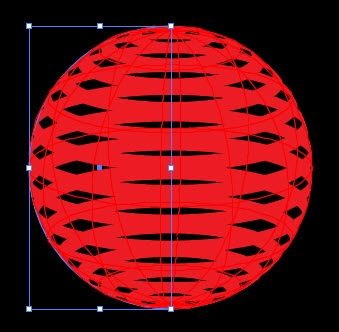

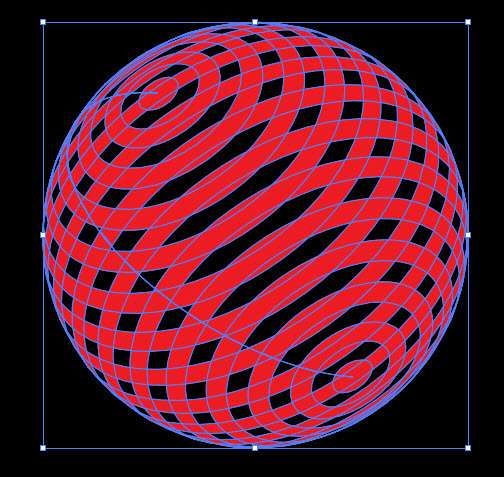

09 使用“对象>扩展外观”命令将3D模型扩展为图形。执行两次“对象>取消编组”命令，将图形组解散。单击鼠标右键，打开上下文菜单，选择“释放剪切蒙版”命令，如图8-139所示，释放所有图形，如图8-140所示。

10 选择编组选择工具

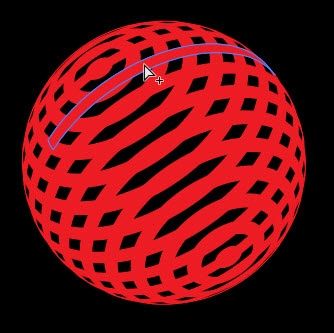

。将鼠标指针放在图8-141所示的图形上，单击3下，将这组图形选取，如图8-142所示，设置填充颜色为深灰色，如图8-143和图8-144所示。

选取图形后，按Delete键将其删除，可以得到只有正面的镂空球体。

8.4.5 实战：3D彩球

01 选择椭圆工具

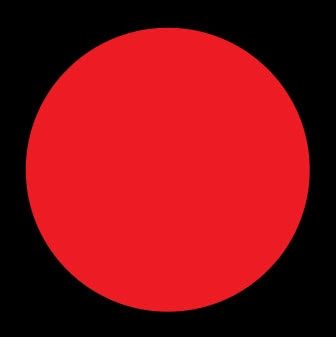

，在画板上单击，弹出对话框后设置参数，如图8-145所示，创建一个圆形，如图8-146所示。

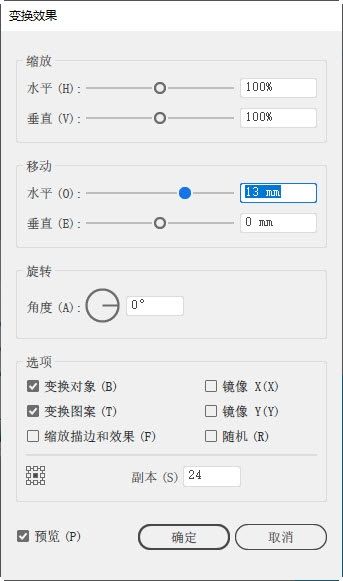

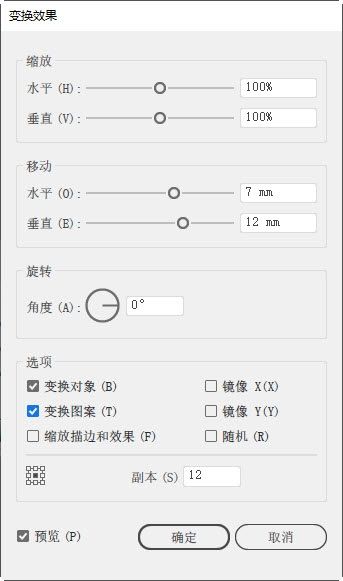

02 执行“效果>扭曲和变换>变换”命令，弹出“变换效果”对话框，设置参数，如图8-147所示，复制出一组图形，如图8-148所示。

03 再添加一个“变换”效果，继续复制图形，如图8-149和图8-150所示。

04 执行“对象>扩展外观”命令，将复制的图形扩展出来。用选择工具

将这些圆形拖曳到“符号”面板中，创建为符号，如图8-151所示。

05 选择椭圆工具

，在画板上单击，弹出对话框后设置参数，如图8-152所示，创建一个圆形。选择直接选择工具

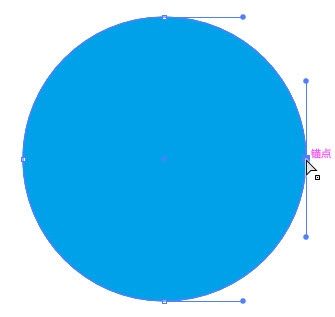

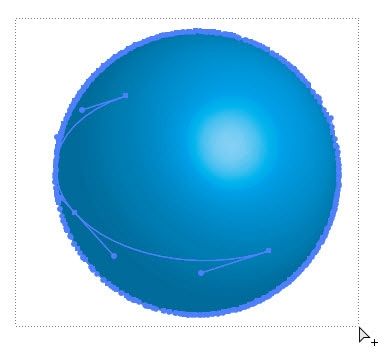

，单击图8-153所示的锚点，按Delete键删除，如图8-154所示。

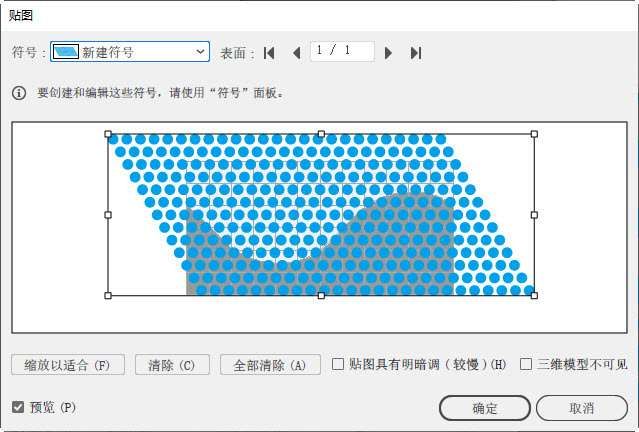

06 执行“效果>3D>绕转”命令，打开“3D绕转选项”对话框，勾选“预览”选项，调整参数，如图8-155所示，生成球体模型。单击“贴图”按钮，弹出“贴图”对话框。勾选“预览”选项。在“符号”下拉列表中选取新创建的符号并调整大小，如图8-156和图8-157所示。

07 执行“对象>扩展外观”命令。选择编组选择工具

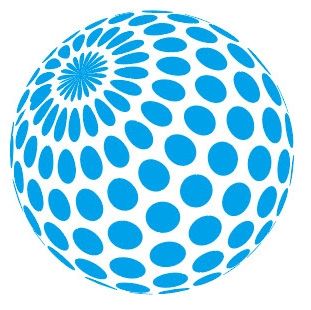

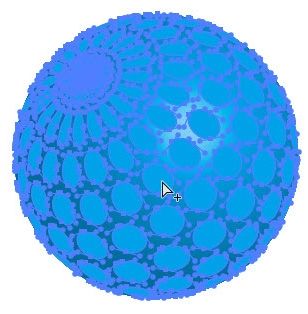

，在一个圆点图形上双击，将所有圆点选取，如图8-158所示。按Ctrl+X快捷键剪切。拖出一个选框，将剩下的圆球选取，如图8-159所示。按Delete键删除。按Ctrl+V快捷键粘贴图形，如图8-160所示。

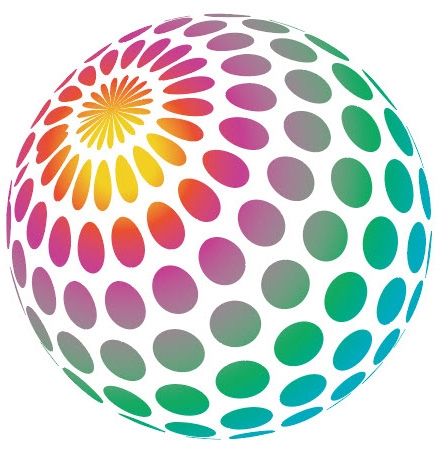

08 执行“对象>复合路径>建立”命令，将这些图形创建为复合对象并填充渐变，如图8-161和图8-162所示。

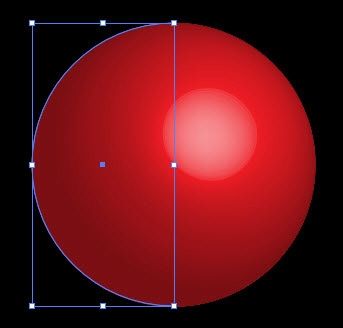

09 创建一个圆形，填充透明—白色渐变，如图8-163所示。将它放在球体上方，使球体边缘呈现发光效果，如图8-164所示。创建一个椭圆形，填充透明—灰色渐变，作为阴影，如图8-165和图8-166所示。
