在Illustrator中，对图稿进行移动、旋转、镜像、缩放和倾斜等皆为变换操作，可以用工具、命令和面板来完成。

AI技术/设计讲堂：定界框、中心点和参考点

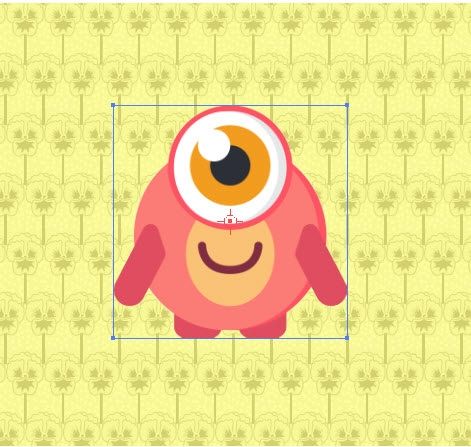

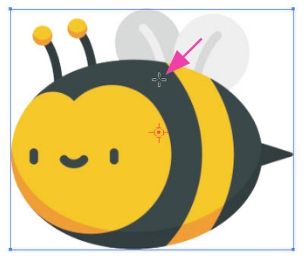

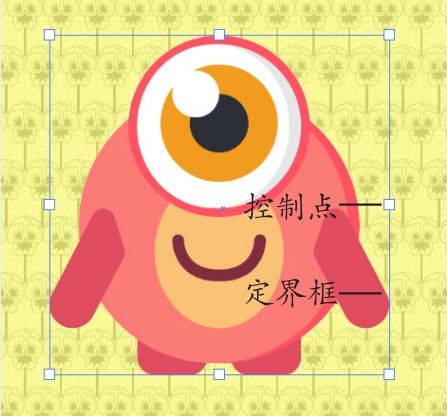

选择选择工具，单击对象时，所选对象周围会出现一个定界框，定界框上的小方块是控制点，如图5-1所示。如果选取的是一个单独的对象，它中心还会显示状的中心点。

图5-1

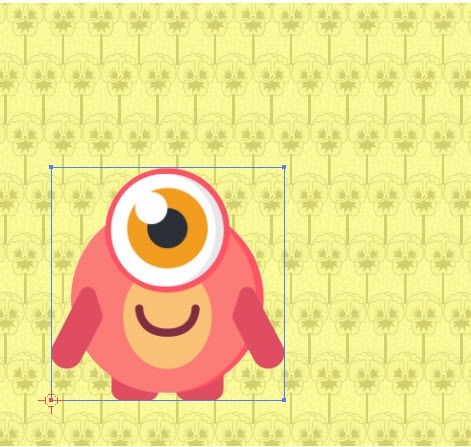

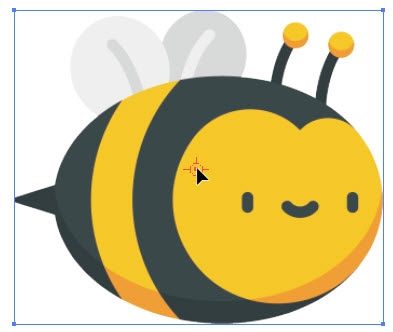

使用旋转工具、镜像工具、比例缩放工具和倾斜工具进行变换操作时，对象中心会出现一个标靶状参考点，如图5-2所示。它是变换的基准点。在画板上任意区域单击，可重新定义它的位置。图5-3和图5-4所示分别为参考点在默认位置及画面左下角时的缩放效果。如果要将参考点恢复到对象中心，可双击旋转工具等变换工具，弹出对话框以后，单击“取消”按钮即可。

图5-2

图5-3

图5-4

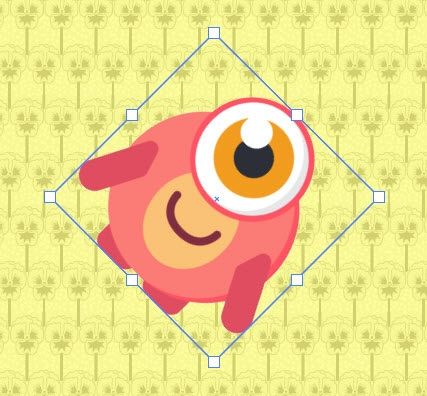

对象旋转以后，定界框也会随之旋转，如图5-5所示。执行“对象>变换>重置定界框”命令，可以将定界框的角度恢复过来，如图5-6所示。

图5-5

图5-6

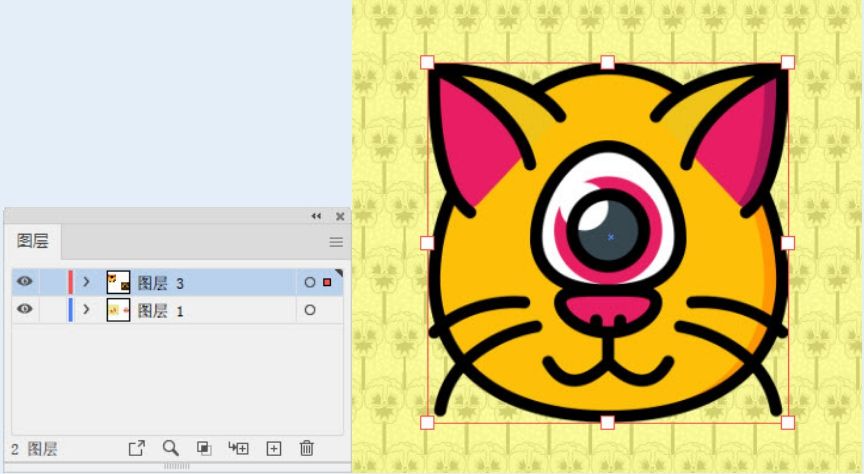

所选对象位于哪个图层，定界框的颜色就是那一个图层的颜色。因此，当我们选取不同对象的时候会发现，定界框颜色也在改变，如图5-7所示。如果定界框颜色与图稿颜色接近，不容易分辨，可通过修改图层颜色（参考此处）来改变定界框的颜色。如果定界框妨碍了视线，可以执行“视图>隐藏定界框”命令，将其隐藏。需要注意的是，当定界框被隐藏时，不能直接对所选对象进行旋转和缩放等变换操作。需要重新显示定界框时，可以执行“视图>显示定界框”命令。

图5-7

5.1.1 旋转（旋转工具）

选取对象，如图5-8所示。选择旋转工具，拖曳对象，即可进行旋转，如图5-9所示。按住Shift键操作，可以将旋转角度限制为45°的整数倍。如果要进行小角度旋转，可在远离参考点的位置拖曳鼠标。如果要精确定义旋转角度，可以双击旋转工具，或执行“对象>变换>旋转”命令，打开“旋转”对话框进行设置。

图5-8

图5-9

5.1.2 缩放（比例缩放工具）

选取对象，如图5-10所示。选择比例缩放工具，拖曳边角上的控制点，可向任意方向自由拉伸，如图5-11所示。拖曳边中央的控制点，可以向水平或垂直方向拉伸，如图5-12所示。按住Shift键操作可等比缩放。如果要进行小幅度的缩放，可在远离参考点的位置拖曳鼠标。

图5-10

图5-11

图5-12

如果要精确缩放，可双击比例缩放工具，或执行“对象>变换>缩放”命令，在打开的对话框中操作。在“比例缩放”选项组中选取“等比”选项并输入百分比值，可进行等比缩放。选取“不等比”选项，则可以分别指定“水平”和“垂直”缩放比例。

5.1.3 镜像（镜像工具）

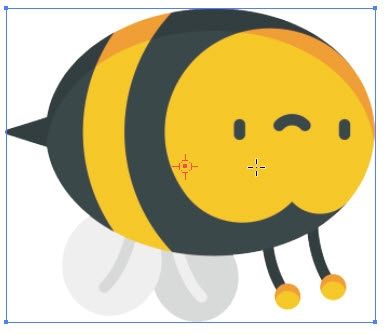

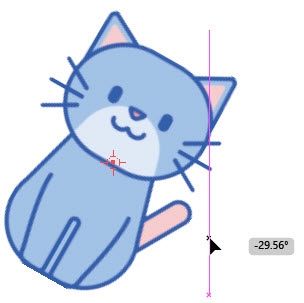

选取对象，选择镜像工具，在画板上单击，如图5-13所示，指定镜像轴上的一点（不可见）；之后在另一个位置单击，确定镜像轴的第二个点，对象便会基于定义的轴翻转，如图5-14和图5-15所示。

图5-13

图5-14

图5-15

选择该工具，拖曳对象，则可自由旋转。按住Shift键操作，可以将旋转角度限制为45°的整数倍。如果要准确定义镜像轴和旋转角度，可以双击镜像工具，或执行“对象>变换>镜像”命令，打开“镜像”对话框进行设置。

5.1.4 实战：制作Logo（倾斜工具）

倾斜工具能够以对象的参考点为基准，将其向各个方向倾斜。

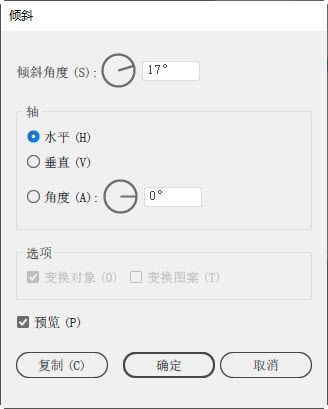

01 打开素材，如图5-16所示。按Ctrl+A快捷键全选，执行“对象>变换>倾斜”命令，或双击倾斜工具，打开“倾斜”对话框，设置倾斜角度为17°，选取“水平”选项，对文字进行倾斜，如图5-17和图5-18所示。选择钢笔工具，按照数字的外形绘制一个闭合的路径，设置填充颜色为深蓝色，无描边。按Shift+Ctrl+[快捷键，将其移至底层，如图5-19所示。

图5-16

图5-17

图5-18

图5-19

02 选择星形工具，在画板中单击，打开“星形”对话框，设置参数，创建五角星，如图5-20和图5-21所示。

图5-20

图5-21

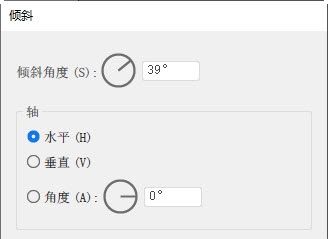

03 保持图形的被选取状态。双击倾斜工具，在打开的对话框中设置倾斜角度为39°，如图5-22和图5-23所示。

图5-22

图5-23

04 修改图形填充颜色。设置描边粗细为4 pt。单击“描边”面板中的按钮，使描边位于路径的内侧，如图5-24和图5-25所示。

图5-24

图5-25

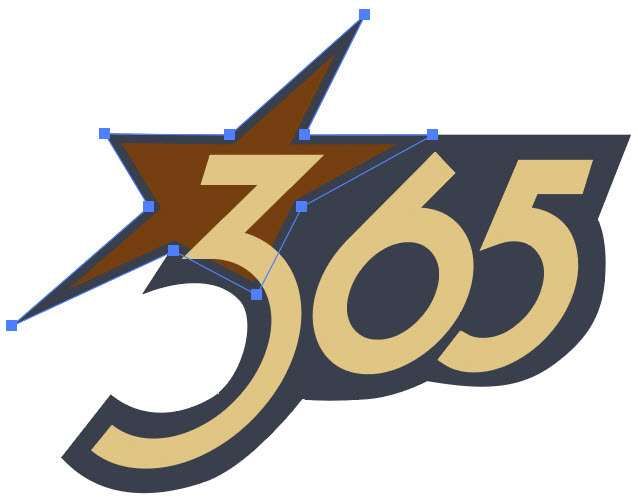

05 将图形移动到数字“3”的上方。按两次Ctrl+[快捷键，向后移动两层，如图5-26所示。选择直接选择工具，在五角星上单击，显示锚点后，拖曳锚点修改图形，如图5-27所示。

图5-26

图5-27

06 使用钢笔工具绘制两个飘带图形。设置描边粗细为4 pt，单击按钮，使描边位于路径的内侧，如图5-28所示。使用选择工具选取数字“65”，按Shift+Ctrl+]快捷键，移至顶层，如图5-29所示。

图5-28

图5-29

技术看板　倾斜技巧

• 选取对象后，选择倾斜工具，向左、右拖曳鼠标（按住Shift键可保持其原始高度）可沿水平轴倾斜对象；向上、下拖曳鼠标（按住Shift键可保持其原始宽度），可沿竖直轴倾斜对象。

• 如果要按照精确的参数值倾斜对象，可以执行“对象>变换>倾斜”命令，打开“倾斜”对话框。首先选择沿哪条轴（“水平”“垂直”或指定轴的“角度”）倾斜对象，然后在“倾斜角度”选项内输入倾斜的角度，单击“确定”按钮，即可按照指定的轴和角度倾斜对象。如果单击“复制”按钮，则可倾斜并复制对象。

技术看板　变换工具使用技巧

使用旋转工具、镜像工具、比例缩放工具和倾斜工具时，按住Alt键单击，可以将单击点设置为参考点，同时打开“旋转”等对话框。如果在拖曳鼠标时按住Alt键，则可以复制对象，并对副本进行旋转、镜像、缩放和倾斜。

5.1.5 实战：使用选择工具变换对象

用选择工具选取对象后，拖曳控制点可以进行旋转、翻转和缩放，而不必使用其他工具。

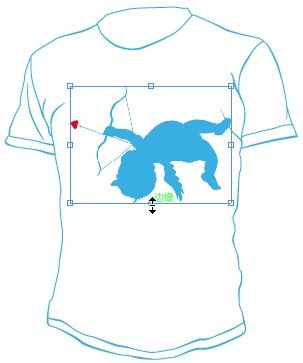

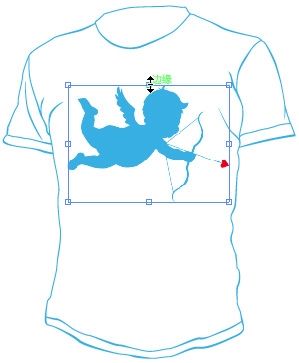

01 打开素材。使用选择工具选取对象。将鼠标指针放在定界框顶边中央的控制点上，如图5-30所示，向图形另一侧拖曳，可以翻转对象，如图5-31所示。拖曳时按住Alt键，可原位翻转，如图5-32所示。

图5-30

图5-31

图5-32

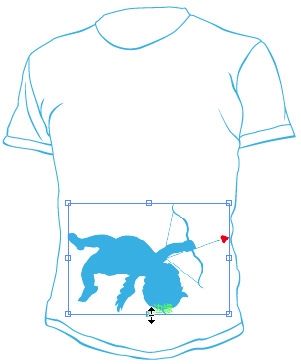

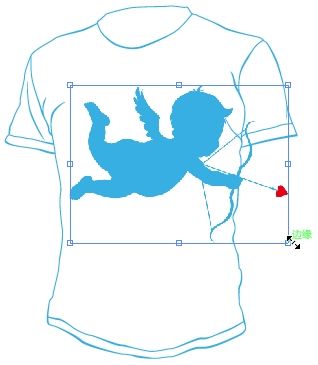

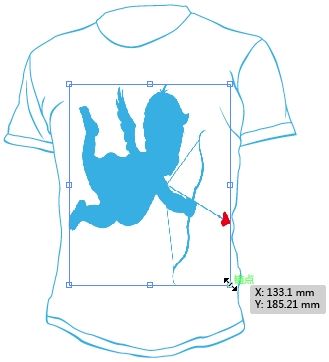

02 按Ctrl+Z快捷键撤销操作。将鼠标指针放在控制点上，当鼠标指针变为、、、状时进行拖曳，可以拉伸对象，如图5-33所示。按住Shift键操作，可以进行等比缩放，如图5-34所示。

图5-33

图5-34

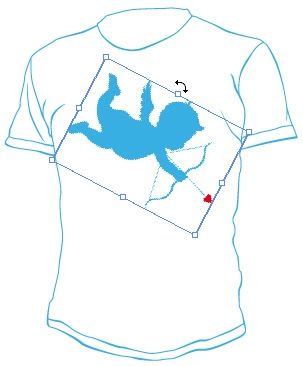

03 将鼠标指针放在定界框外，当鼠标指针变为状时拖曳，可以旋转对象，如图5-35所示。按住Shift键操作，可以将旋转角度限制为45°的整数倍。

图5-35

5.1.6 拉伸、透视扭曲和扭曲（自由变换工具）

自由变换工具是多用途工具，在进行移动、旋转和缩放时，与使用选择工具操作方法相同。除此之外，它还可以进行拉伸、透视扭曲和扭曲。

拉伸

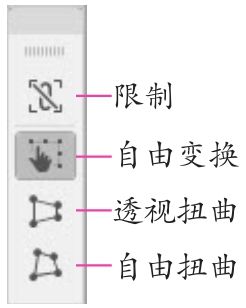

选取对象，如图5-36所示。选择自由变换工具，窗口中会显示一个临时面板，如图5-37所示。单击其中的自由变换按钮，拖曳定界框边中央的控制点，可以沿水平（鼠标指针为状）或垂直方向（鼠标指针为状）拉伸对象，如图5-38和图5-39所示。拖曳边角的控制点（鼠标指针为状或状），可向任意方向拉伸，如图5-40所示。

图5-36

图5-37

图5-38

图5-39

图5-40

单击限制按钮，之后再拖曳，可进行等比缩放。按住Alt键操作，则以中心点为基准等比缩放。

透视扭曲

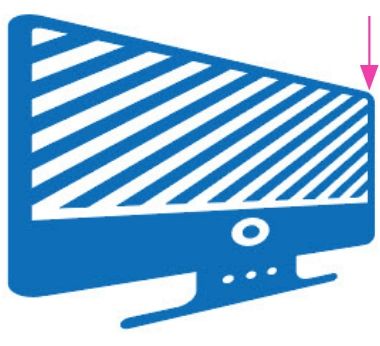

单击透视扭曲按钮，拖曳边角的控制点（鼠标指针会变为状或状），可以进行透视扭曲，如图5-41和图5-42所示。

图5-41

图5-42

扭曲/旋转/移动

单击自由扭曲按钮，拖曳边角上的控制点（鼠标指针会变为状或状），可自由扭曲，如图5-43所示。单击之后，按住Alt键拖曳，则可以产生对称的倾斜效果，如图5-44所示。

图5-43

图5-44

无论单击哪一个按钮，在定界框外拖曳（鼠标指针会变为、、、或等状），都能旋转对象。在对象内部（鼠标指针变为状）拖曳，可进行移动。

技术看板　用按键配合自由变换

旋转时，按住Shift键，可以将旋转角度限制为45°的整数倍。移动时，按住Shift键，可以沿水平或垂直方向移动。此外，也可不使用临时面板的按钮，而是通过相应的按键来进行变换。例如，在边角的控制点上单击，之后拖曳时，按住Ctrl键，可以倾斜对象；按住Ctrl键和Alt键，可对称倾斜；按住Ctrl键、Alt键和Shift键拖曳鼠标，可进行透视扭曲。

5.1.7 实战：用再次变换方法制作立体字

进行移动、缩放、旋转、镜像和倾斜操作后，保持对象的被选取状态，执行“再次变换”命令，可以再进行一次变换。当需要将同一变换操作重复数次或复制对象时，可以用这种方法操作。

01 打开素材，如图5-45所示。选择选择工具，单击文字，将其选取，如图5-46所示。

图5-45

图5-46

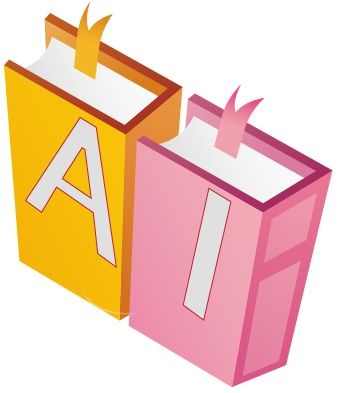

02 按住Alt键向左下角拖曳进行复制，如图5-47所示。不要取消选择，连续执行10次“对象>变换>再次变换”命令，或按10次Ctrl+D快捷键，即生成立体字，如图5-48所示。

图5-47

图5-48

5.1.8 实战：用分别变换方法制作蒲公英

使用“分别变换”命令可以对所选对象同时应用移动、旋转和缩放。

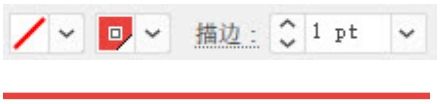

01 新建一个文档。选择直线段工具，按住Shift键创建一条直线，设置描边颜色为红色，粗细为1 pt，无填色，如图5-49所示。选择椭圆工具，按住Shift键创建圆形，填充红色，无描边，如图5-50所示。按Ctrl+A快捷键全选，按Ctrl+G快捷键编组。

图5-49

图5-50

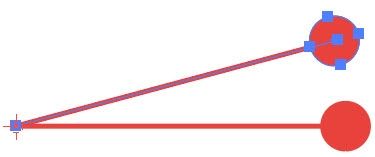

02 保持图形被选取。选择旋转工具，按住Alt键在直线的端点上单击，将参考点定位到这里，如图5-51所示。放开鼠标左键后，会弹出“旋转”对话框，设置“角度”为15°。单击“复制”按钮，复制图形，如图5-52和图5-53所示。

图5-51

图5-52

图5-53

03 连按10下Ctrl+D快捷键复制，如图5-54所示。选择选择工具，单击右侧底部的图形，按Delete键删除，如图5-55所示。按Ctrl+A快捷键全选，按Ctrl+G快捷键编组。

图5-54

图5-55

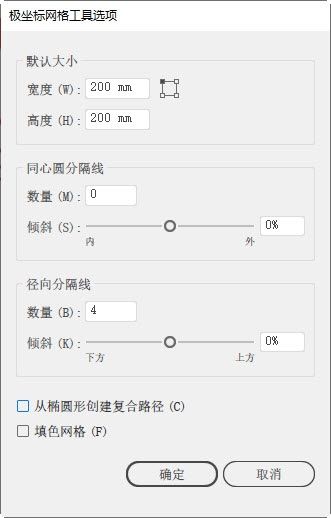

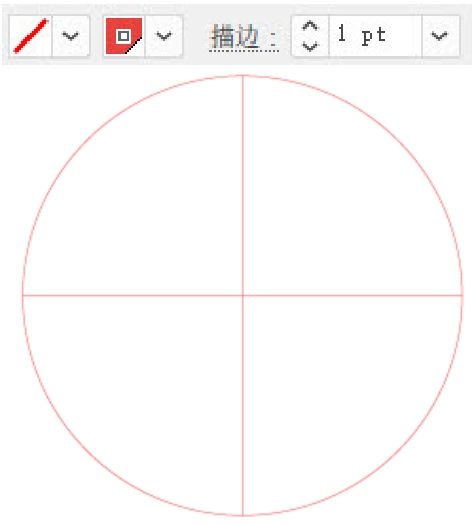

04 选择极坐标网格工具，在画板中单击，弹出“极坐标网格工具选项”对话框，设置“宽度”和“高度”均为200 mm，径向分割线“数量”为4，如图5-56所示。创建网格图形，如图5-57所示。

图5-56

图5-57

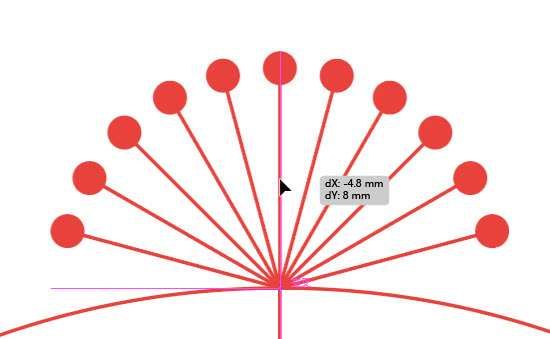

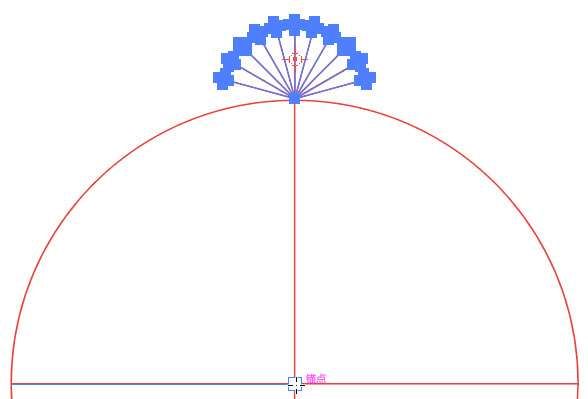

05 打开“视图”菜单，看一看“智能参考线”命令前方是否有“√”，如果没有，就单击该命令，启用智能参考线。将前面绘制的图形移动到极坐标网格上方，与网格顶点和中心对齐时，会出现智能参考线，如图5-58所示。保持图形被选取，选择旋转工具，将鼠标指针放在网格中心，捕捉到中心点后，也会出现智能参考线，如图5-59所示。

图5-58

图5-59

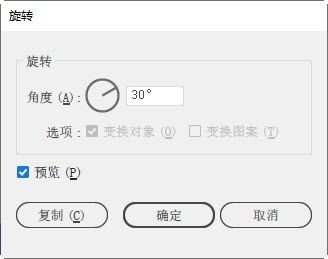

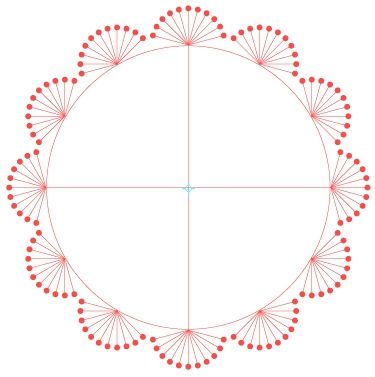

06 按住Alt键单击，弹出“旋转”对话框，设置“角度”为30°，如图5-60所示。单击“复制”按钮，之后连按10下Ctrl+D快捷键，继续复制，如图5-61所示。

图5-60

图5-61

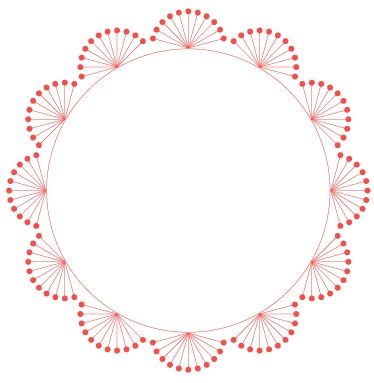

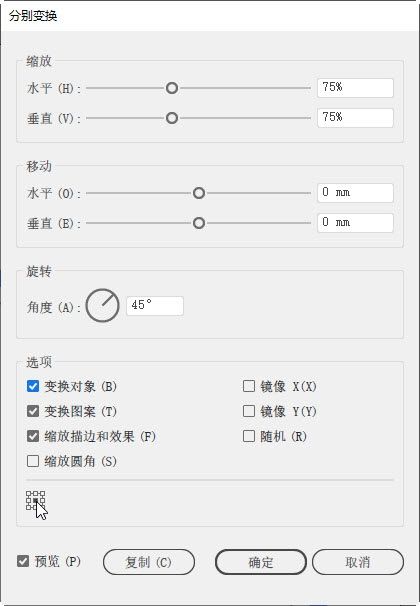

07 选择编组选择工具，单击十字线路径，按Delete键删除，如图5-62所示。按Ctrl+A快捷键全选，按Ctrl+G快捷键编组。保持图形的被选取状态。执行“对象>变换>分别变换”命令，打开“分别变换”对话框，设置缩放比例为75％，旋转角度为45°，单击参考点定位器中间的小方块，将参考点定位在图形中心，如图5-63所示。单击“复制”按钮，如图5-64所示。之后连按8下Ctrl+D快捷键，继续复制，如图5-65所示。

图5-62

图5-63

图5-64

图5-65

提示

“控制”面板、“变换”面板，以及“分别变换”对话框中都提供了参考点定位器，在它的空心小方块上单击，可以将参考线定位到定界框的边界中央和边角上。

提示

在“分别变换”对话框中，勾选“镜像X”或“镜像Y”选项时，可让对象基于x轴或y轴镜像。勾选“随机”选项，则可在指定的变换数值内随机变换。

5.1.9 实战：用“变换”效果制作分形图案

要点

分形图案是数学、计算机与艺术的完美结合，被广泛地应用于服装面料、工艺品装饰、外观包装、书刊装帧、商业广告、软件封面和网页等设计领域。下面使用“变换”效果制作分形艺术图案，如图5-66所示。与“分别变换”命令相比，“变换”效果具有可修改、可删除等优点。

图5-66

01 按Ctrl+N快捷键，打开“新建文档”对话框，创建一个RGB模式的文件。使用矩形工具创建一个与画板大小相同的矩形，填充黑色。在图标右侧单击，将矩形锁定，如图5-67所示。

图5-67

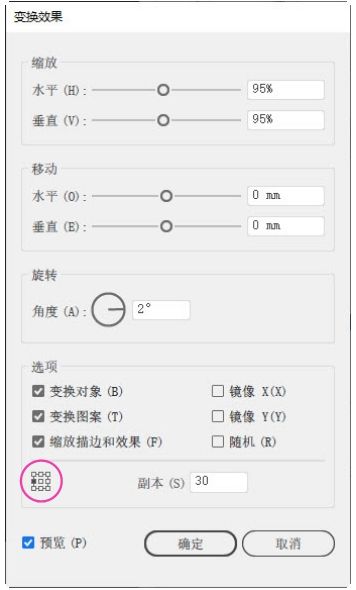

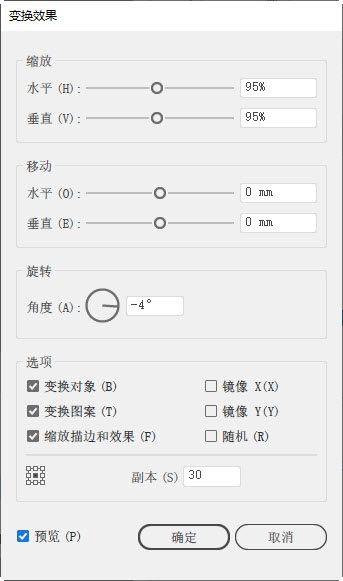

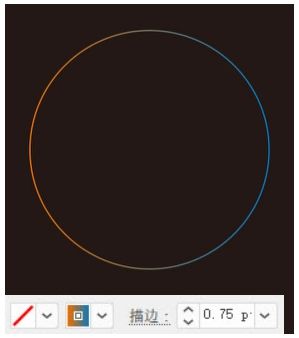

02 选择椭圆工具，在画板上单击，弹出“椭圆”对话框，设置参数，如图5-68所示，创建一个圆形，设置描边为渐变，如图5-69和图5-70所示。执行“效果>扭曲和变换>变换”命令，打开“变换效果”对话框，设置参数，如图5-71所示，图形效果如图5-72所示。

图5-68

图5-69

图5-70

图5-71

图5-72

03 选择选择工具，按住Alt键拖曳圆形进行复制。双击“外观”面板中的“变换”属性，如图5-73所示，打开“变换效果”对话框，修改参数，如图5-74和图5-75所示。

图5-73

图5-74

图5-75

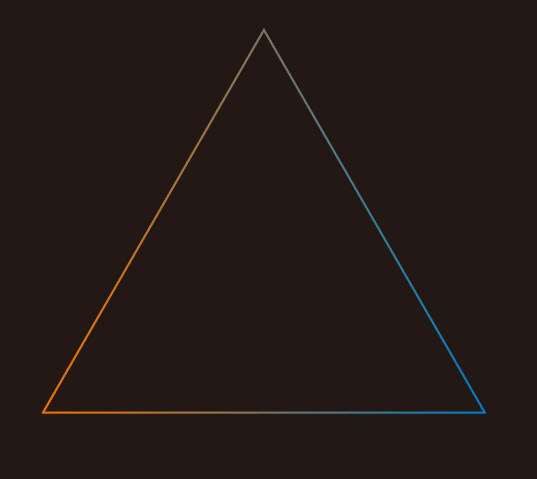

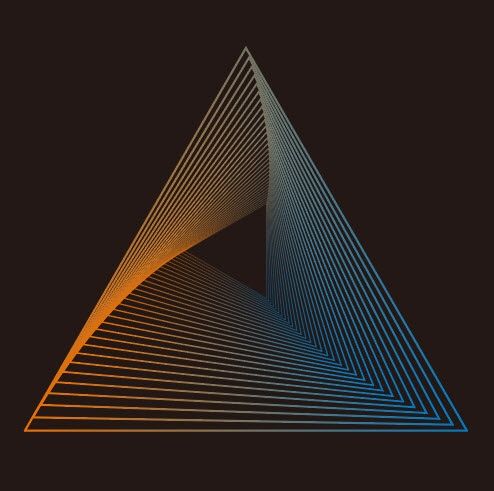

04 选择多边形工具。在画板上单击，弹出“多边形”对话框，设置参数，如图5-76所示，创建一个三角形，如图5-77所示。

图5-76

图5-77

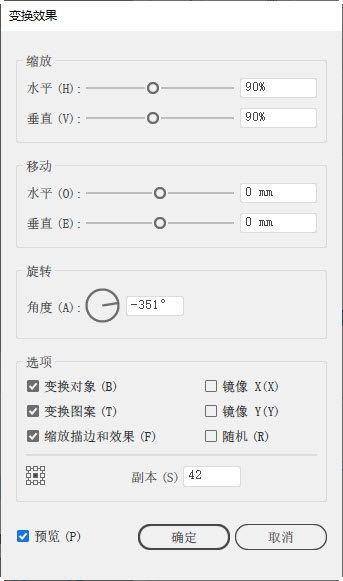

05 打开“效果”菜单，选择“变换”命令，弹出“变换效果”对话框，设置并将参考点定在图5-78所示的位置，图形效果如图5-79所示。

图5-78

图5-79

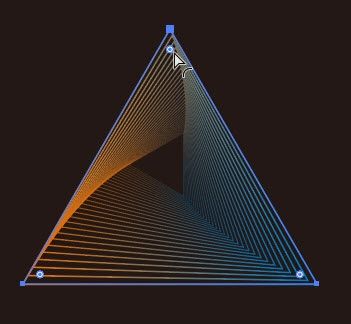

06 选择选择工具并按住Alt键拖曳图形进行复制。双击“外观”面板中的“变换”属性，之后修改参数，如图5-80和图5-81所示。选择直接选择工具，将鼠标指针放在实时转角构件上，如图5-82所示，拖曳鼠标，将图形改成圆角，如图5-83所示。

图5-80

图5-81

图5-82

图5-83

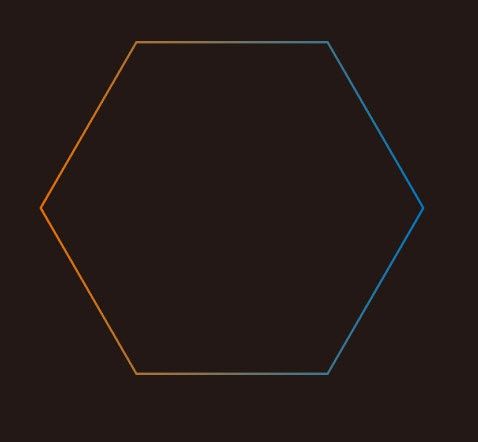

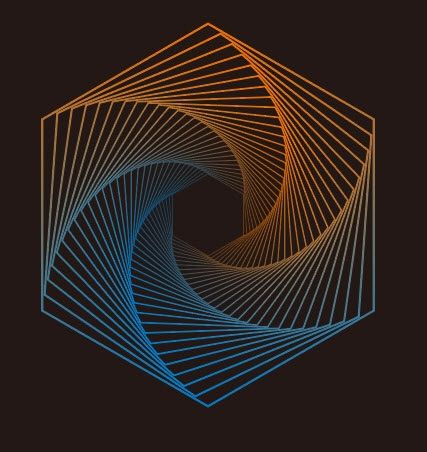

07 选择多边形工具，在画板上单击，创建一个六边形，如图5-84和图5-85所示。

图5-84

图5-85

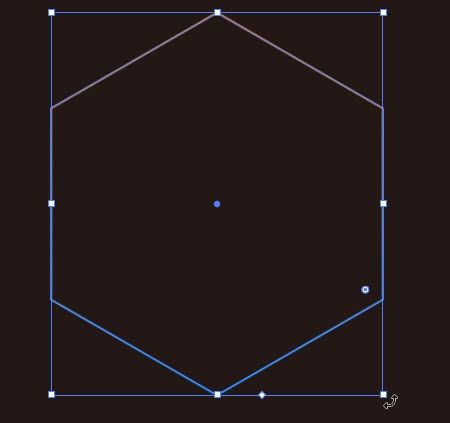

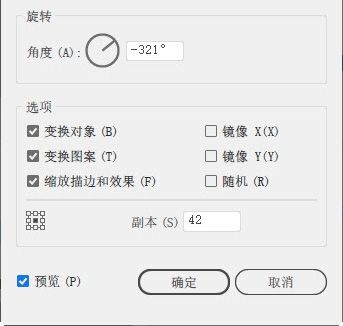

08 单击鼠标，之后按住Shift键并拖曳控制点，将图形旋转，如图5-86所示。执行“效果>变换”命令，进行变换操作，如图5-87和图5-88所示。选择直接选择工具，拖曳角控制点，如图5-89所示，将图形改成圆角，如图5-90所示。

图5-86

图5-87

图5-88

图5-89

图5-90

09 选择星形工具，在画板上单击，弹出“星形”对话框，创建一个星形图形，如图5-91和图5-92所示。使用“变换”效果编辑图形，如图5-93和图5-94所示。

图5-91

图5-92

图5-93

图5-94

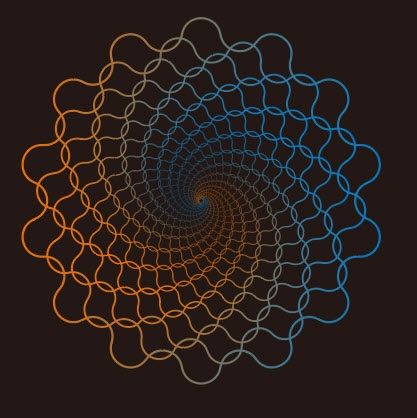

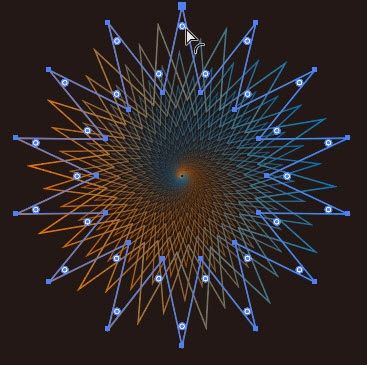

10 选择直接选择工具，将鼠标指针放在角控制点上，如图5-95所示，拖曳鼠标，修改图形的边角，如图5-96所示。修改图形的旋转角度，如图5-97所示，可以生成图5-98所示的效果。

图5-95

图5-96

图5-97

图5-98

提示

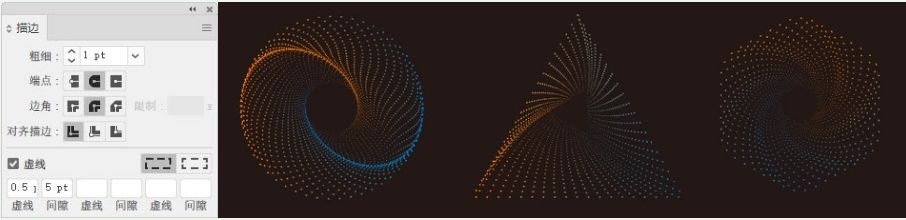

将图形改为虚线描边，可得到点状风格的艺术图形。

5.1.10 “变换”面板

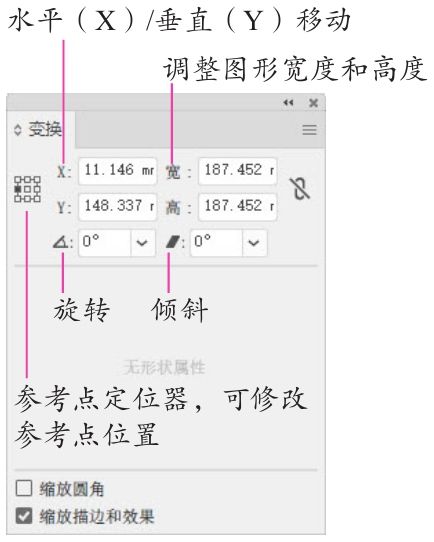

选取对象以后，在“变换”面板的选项中输入数值，如图5-99所示，按Enter键，可以对所选对象进行移动、旋转、缩放和倾斜。此外，选取面板菜单中的命令，如图5-100所示，可以对图案、描边等单独应用变换（具体方法见下一小节）。

图5-99

图5-100

5.1.11 单独变换图形、图案、描边和效果

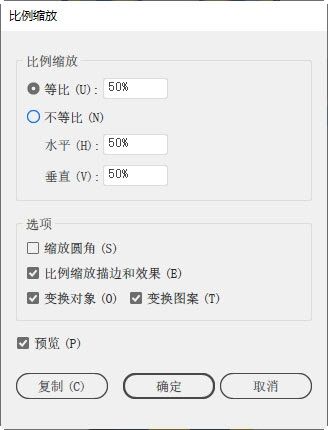

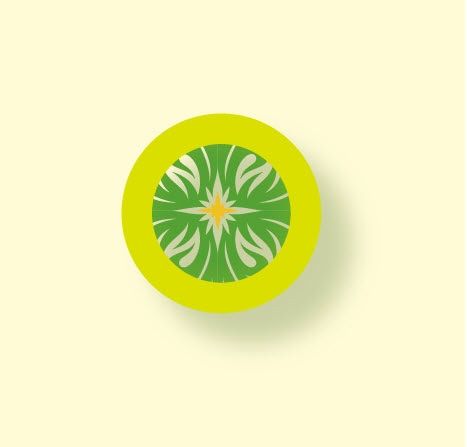

通过设置参数进行精确变换时，可在相应的对话框中勾选一个或多个选项，对描边、图案、效果和图形中的一种或多种属性应用变换。例如，图5-101所示的圆形包含填充图案、颜色描边和投影效果，对它进行缩放时，可以设置以下选项，如图5-102所示。

图5-101

图5-102

• 比例缩放描边和效果：勾选该选项，描边和效果会与对象一同缩放（图案保持原有比例），如图5-103所示。取消勾选，则仅缩放对象，描边、效果和图案的比例保持不变，如图5-104所示。

图5-103

图5-104

• 变换对象/变换图案：勾选“变换对象”选项，仅缩放对象（效果如图5-104所示）；勾选“变换图案”选项，仅缩放图案，对象、描边和效果不变，如图5-105所示；如果两项都勾选，则同时缩放对象和图案，描边和效果的比例保持不变，如图5-106所示。

图5-105

图5-106

使用变换工具操作时，如果只想变换图案而不影响对象，可在拖曳鼠标的同时按住～键。此时虽然对象的定界框显示为变换的形状，但放开鼠标左键时，定界框又恢复为原样，只留下变换的图案。

5.1.12 实战：修改Logo（全局编辑）

要点

做设计的时候，有些图形（如徽标、Logo）会创建很多副本，在文档中或多个画板上使用。如果需要修改，可以通过全局编辑的方法，一次就能修改所有副本，而无须逐个编辑。需要注意，图像、文本对象、剪切蒙版、链接对象和第三方增效工具不支持全局编辑。

01 打开素材。选择选择工具，单击Logo，如图5-107所示。按住Alt键拖曳进行复制并调整大小和角度，如图5-108所示。

图5-107

图5-108

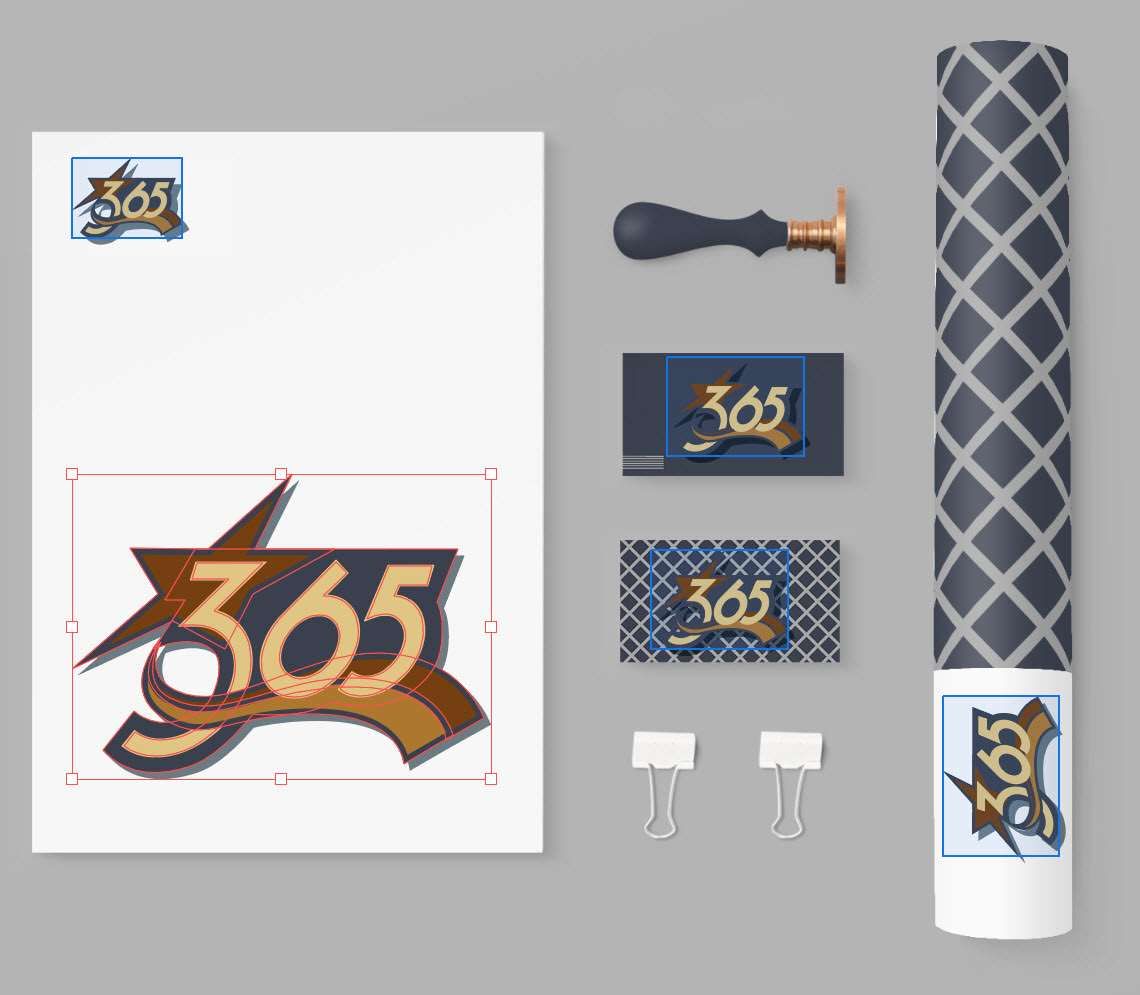

02 选取一个对象（不能选择多个对象，否则全局编辑不起作用），如图5-109所示。执行“选择>启动全局编辑”命令，将其他副本对象同时选中，如图5-110所示。如果想排除某一对象，可以按住Shift键单击它。

图5-109

图5-110

提示

如果要进一步筛选对象，可以在“属性”面板中单击“启动全局编辑”按钮右侧的按钮，打开菜单。勾选“外观”选项，可以查找具有相同外观的对象，例如填充、描边。勾选“大小”选项，可以查找相同大小的对象。如果文档中包含多个画板，可以指定在哪一个画板上进行查找。

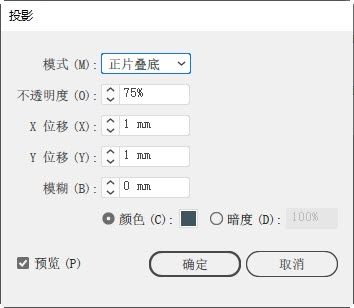

03 执行“效果>风格化>投影”命令，添加投影，如图5-111所示。所有副本对象也都会被添加此投影，如图5-112所示。在其他区域单击或按Esc键，结束编辑。

图5-111

图5-112
