创建图表后，可以通过修改图表格式，给图表添加图例、阴影、刻度线，以及针对不同类型的图表做出相应的调整，以便更好地展示数据。

12.5.1 图表常规选项

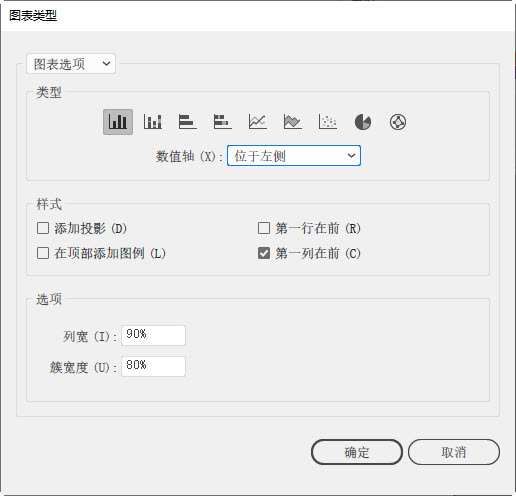

用选择工具选取图表，执行“对象>图表>类型”命令，或双击任意一个图表工具，都可以打开“图表类型”对话框，如图12-168所示。在该对话框中可以设置所有类型图表的常规选项。

图12-168

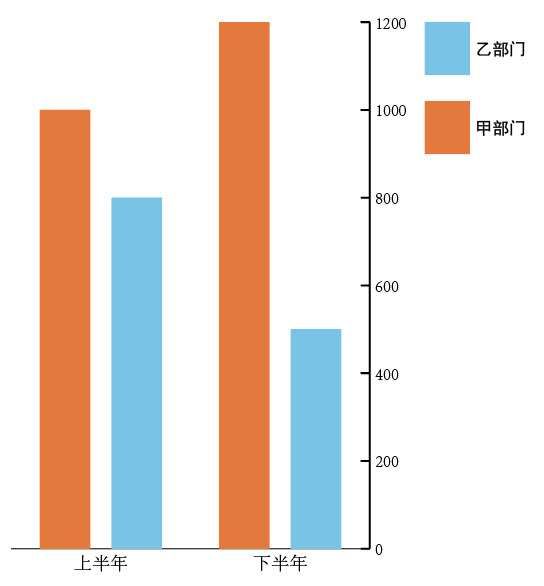

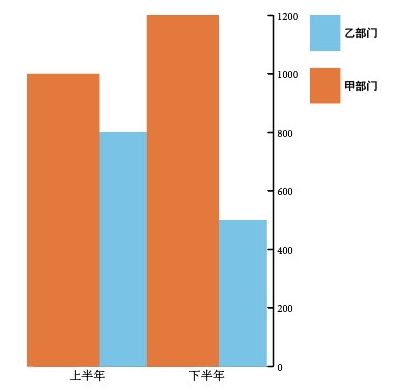

• 数值轴：除饼图外，所有图表都有显示测量单位的数值轴。该选项可以设置数值轴的位置。图12-169所示为数值轴在右侧的图表。

图12-169

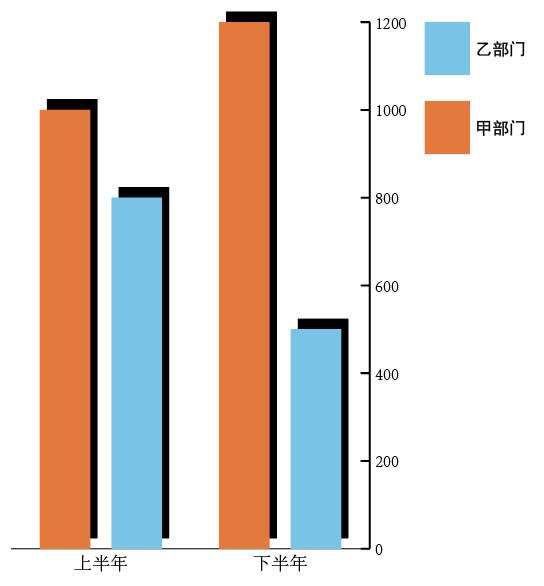

• 添加投影：在柱形、条形、线段或整个饼图后方添加投影，如图12-170所示。

图12-170

• 在顶部添加图例：默认情况下，图例显示在图表的右侧水平位置。勾选该选项后，图例位于顶部。

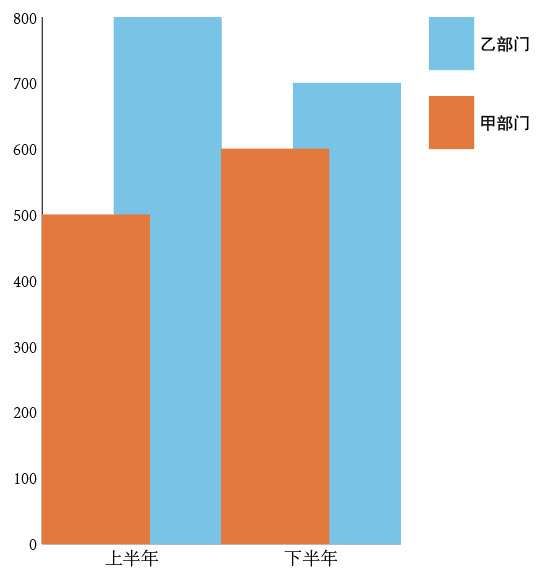

• 第一行在前：当“簇宽度”大于100%时，可以控制图表中数据的类别或群集重叠的方式，效果如图12-171所示。使用柱形图或条形图时，该选项最有帮助。

图12-171

• 第一列在前：可以在顶部的“图表数据”窗口中放置与数据第一列相对应的柱形、条形或线段。该选项还确定“列宽”大于100%时，柱形图和堆积柱形图中哪一列位于顶部，以及“条形宽度”大于100%时，条形图和堆积条形图中哪一列位于顶部。效果如图12-172所示。

图12-172

12.5.2 柱形图/堆积柱形图选项

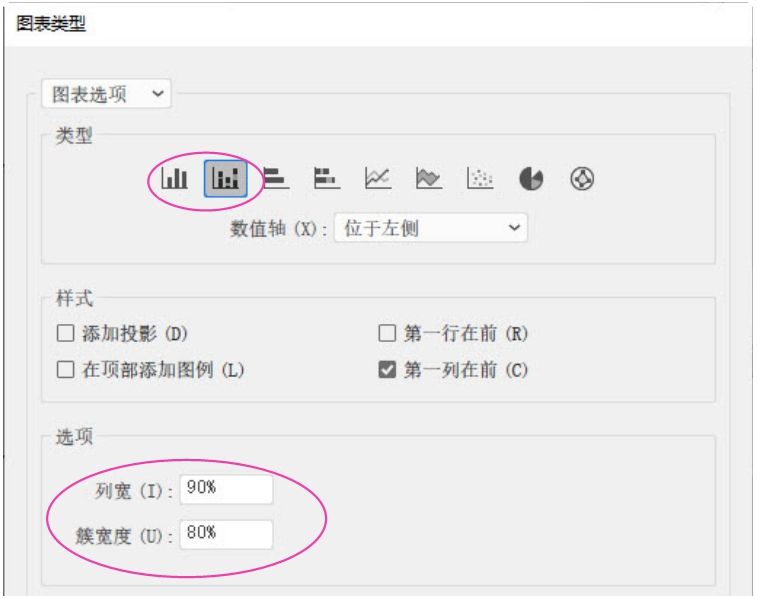

在“图表类型”对话框中，单击“类型”选项中的各图表按钮，可以显示除面积图外的其他图表的附加选项。柱形图和堆积柱形图可以设置图12-173所示的选项。

图12-173

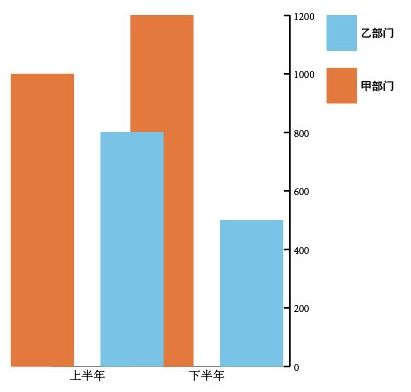

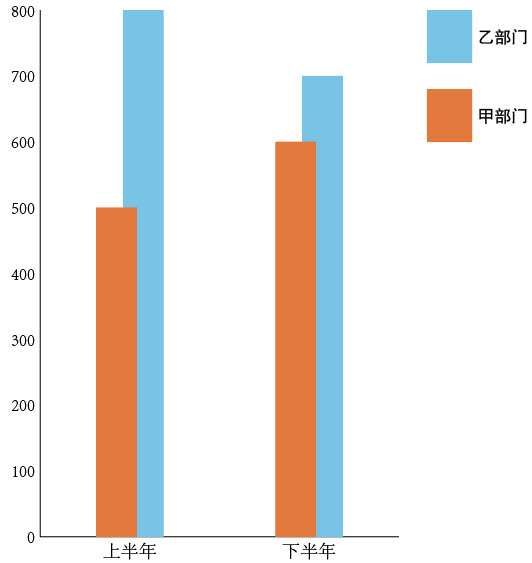

• 列宽：用来设置图表中柱形之间的空间。该值为100%时，会让柱形或群集相互对齐。大于100%时柱形会相互堆叠，如图12-174所示（150%）。

图12-174

• 簇宽度：可以调整图表数据群集之间的空间，如图12-175所示（30%）。

图12-175

12.5.3 条形图/堆积条形图选项

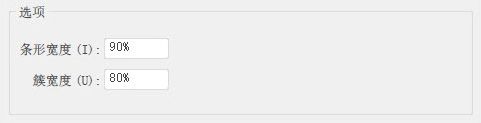

条形图和堆积条形图可以设置图12-176所示的选项。这两个选项与柱形图选项的意义没有不同，只不过改变的是条形的宽度和数据空间而已。

图12-176

12.5.4 折线图/雷达图/散点图选项

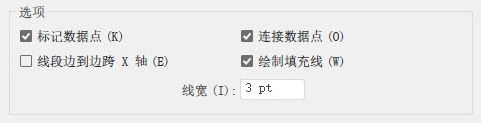

折线图、雷达图与散点图可设置图12-177所示的选项。

图12-177

• 标记数据点：在每个数据点上添加正方形标记。

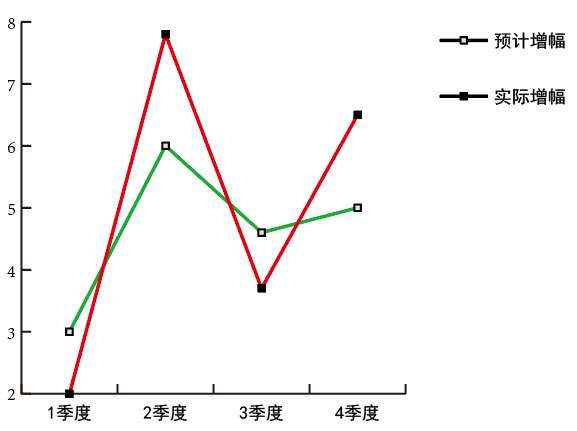

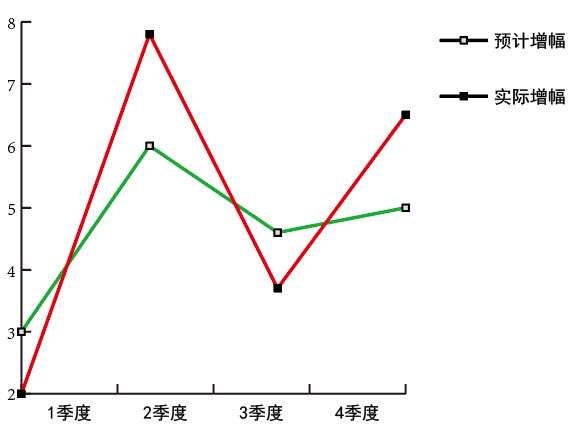

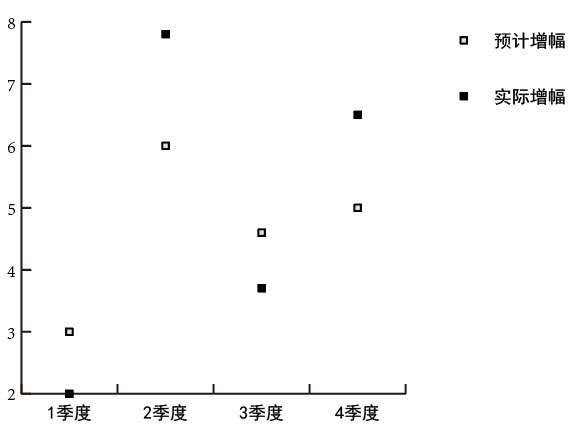

• 连接数据点：使用线段连接数据点，如图12-178所示。图12-179所示是未勾选该选项时的图表。

图12-178

图12-179

• 线段边到边跨X轴：沿水平（x）轴从左到右绘制跨越图表的线段，如图12-180所示。散点图没有该选项。

图12-180

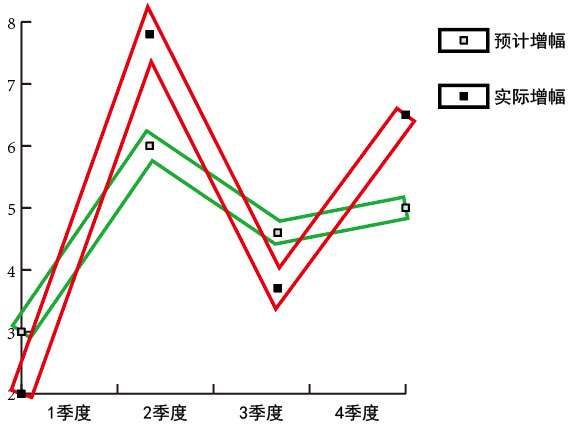

• 绘制填充线：勾选该选项并在“线宽”选项中输入数值，可以创建更宽的线段，如图12-181所示。

图12-181

12.5.5 饼图选项

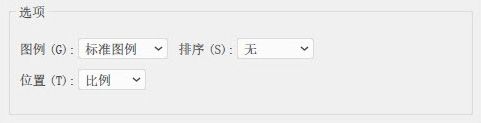

饼图可以设置图12-182所示的选项。

图12-182

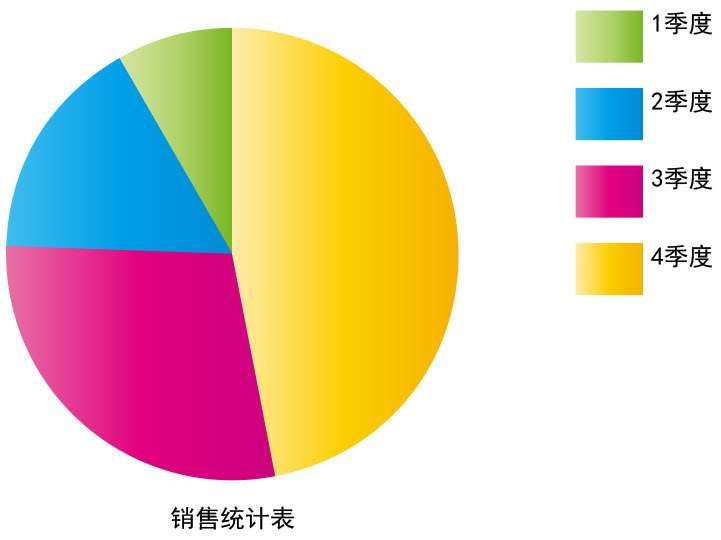

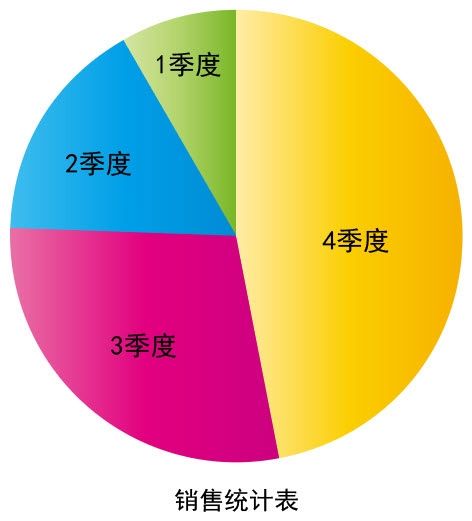

• 图例：用来设置图表中图例的位置。选取“无图例”选项，不会添加图例；选取“标准图例”选项，在图表外侧放置列标签，如图12-183所示；选取“楔形图例”选项，则将标签插入到对应的楔形中，如图12-184所示。

图12-183

图12-184

• 排序：设置饼图的排列顺序。选取“全部”选项，饼图按照从大到小的顺序顺时针排列；选取“第一个”选项，最大饼图位于顺时针方向的第一个位置，其他饼图按照输入的顺序顺时针排列；选取“无”选项，按照输入的顺序顺时针排列饼图。

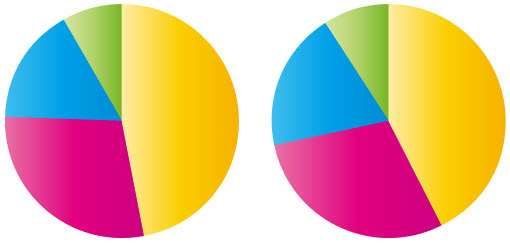

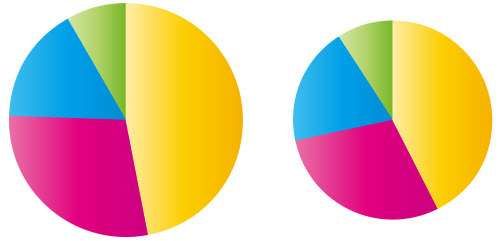

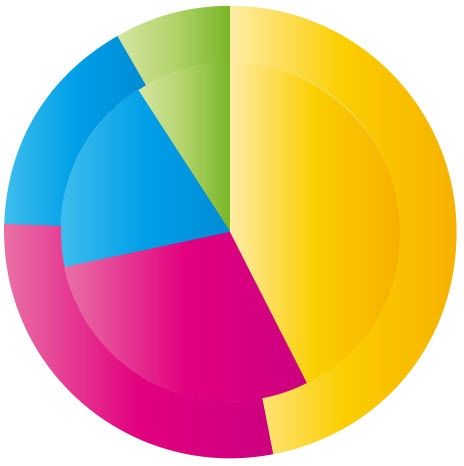

• 位置：用来设置如何显示多个饼图。选取“比例”选项，按照比例调整饼图的大小，如图12-185所示；选取“相等”选项，所有饼图的直径都相同，如图12-186所示；选取“堆积”选项，则饼图互相堆积，每个图表按照相互间的比例调整大小，如图12-187所示。

图12-185

图12-186

图12-187

12.5.6 设置数值轴

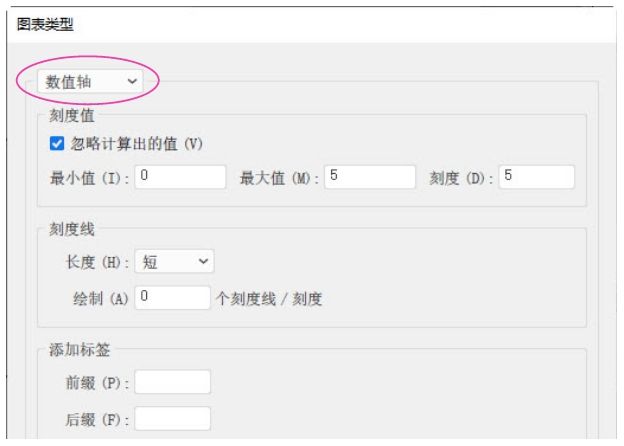

除了饼图外，其他图表都有显示图表测量单位的数值轴。图12-188所示为数值轴可设置的选项。

图12-188

• “刻度值”选项组：用来设置数值轴刻度线的位置。勾选“忽略计算出的值”选项，可输入刻度线的位置、最小值、最大值和标签之间的刻度数量。不勾选该选项，Illustrator会依据“图表数据”对话框中的数值自动计算坐标轴的刻度。

• “刻度线”选项组：可以确定刻度线的长度和每个刻度之间刻度线的数量。

• “添加标签”选项组：可以为数值轴上的数字添加前缀和后缀。例如，可以将美元符号或百分号添加到轴数字中。

12.5.7 设置类别轴

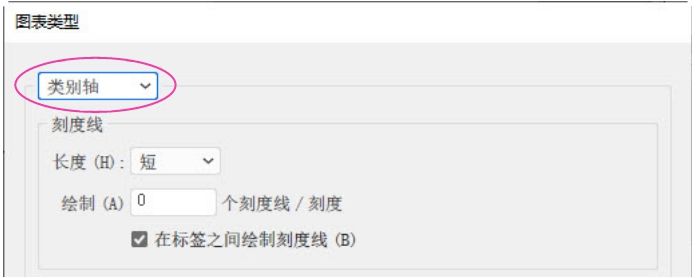

条形图、堆积条形图、柱形图、堆积柱形图、折线图和面积图有在图表中定义数据类别的类别轴。图12-189所示为类别轴可设置的选项。

图12-189

• 长度：设置类别轴刻度线的长度。

• 绘制：设置类别轴上两个刻度之间分成几部分。

• 在标签之间绘制刻度线：在标签或列的任意一侧绘制刻度线。未勾选该选项时，标签或列上的刻度线位于居中位置。
