使用钢笔或其他工具绘图时，很多图形不是一次就能绘制出来的，需要调整锚点、方向线，对路径进行修改之后，才能得到想要的效果。下面介绍锚点和路径的编辑方法。

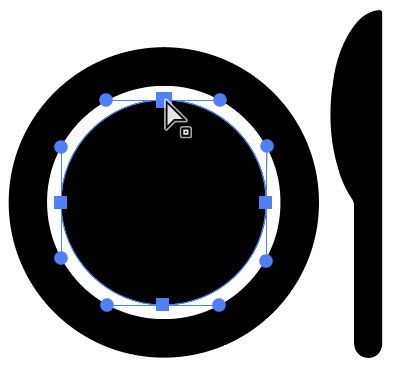

3.3.1 实战：选取、移动锚点和路径

矢量图形可以无限次修改，但在编辑之前，需要先选取锚点或路径段。直接选择工具是最常用的路径编辑工具，它可以选取锚点、路径段和整个矢量图形，也可以对它们进行移动操作。

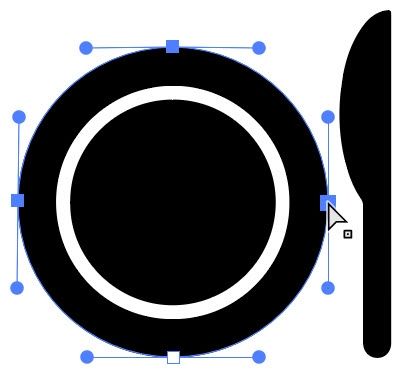

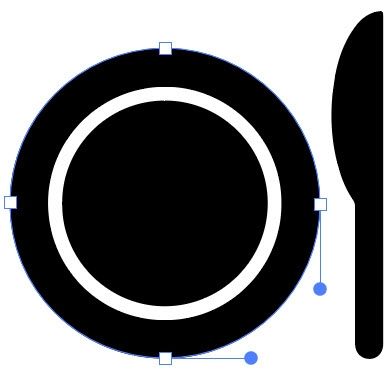

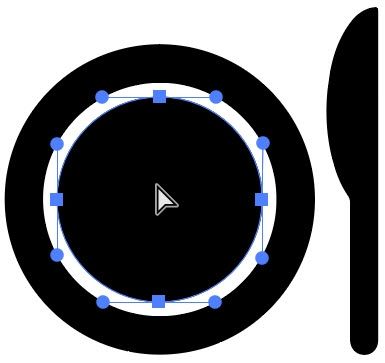

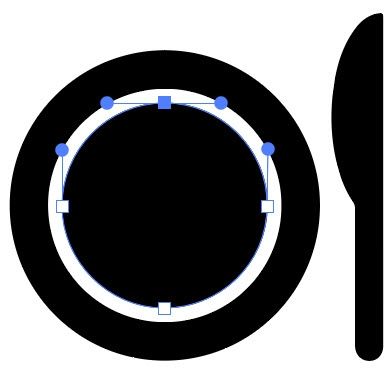

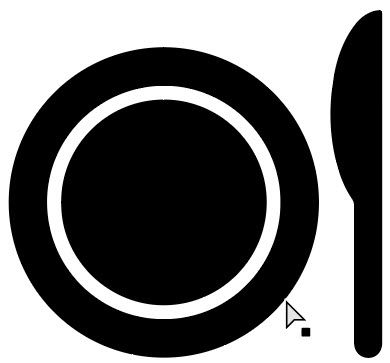

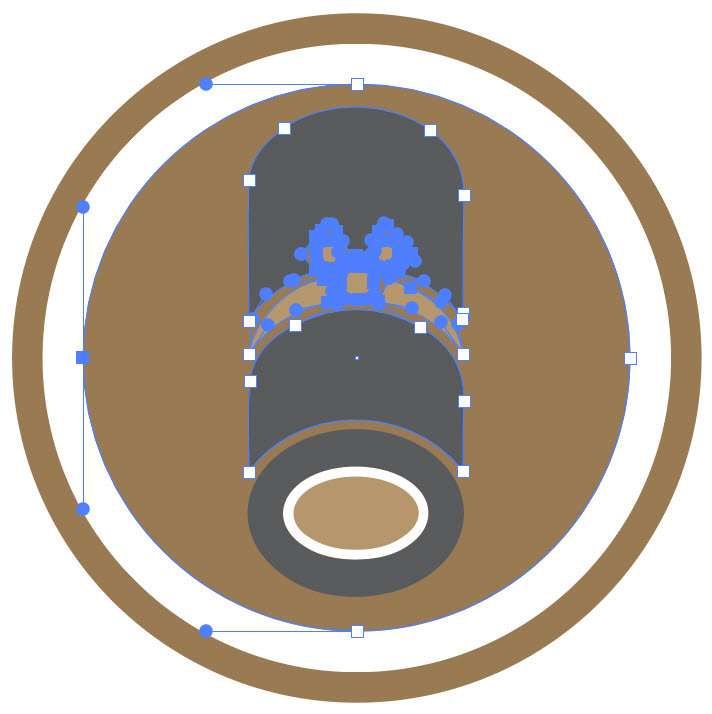

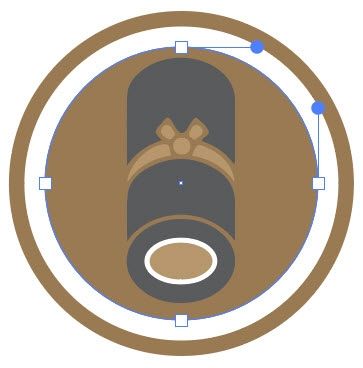

01 打开素材。对于填了色的图形，选择直接选择工具，单击它，可以选取所有锚点，如图3-83所示；将鼠标指针移到一个锚点上方，鼠标指针会变为状，锚点也会随之变大，如图3-84所示，此时单击可选中该锚点。选取之后锚点变为实心方块，未选中的为空心方块，如图3-85所示。

图3-83

图3-84

图3-85

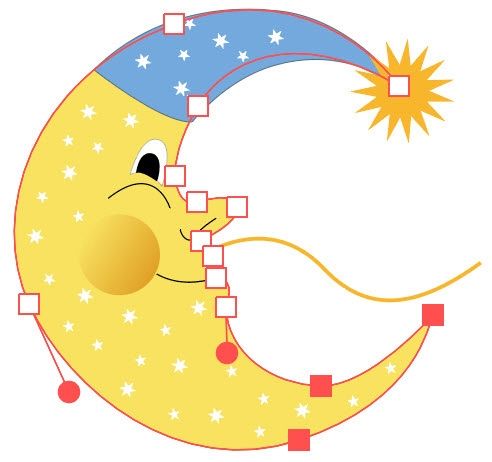

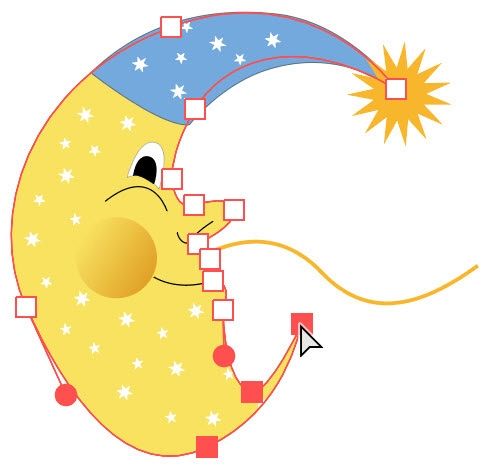

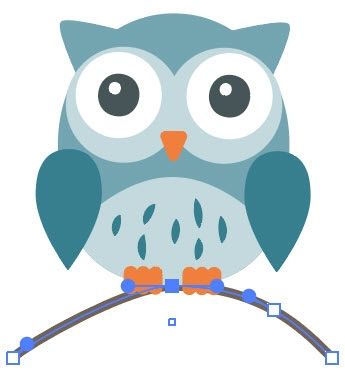

02 在未选取图形上移动鼠标指针，当检测到锚点时，会显示空心方块，鼠标指针变为状，如图3-86所示；此时单击也可选取锚点，如图3-87所示。按住Shift键单击其他锚点，可以将它们也选取，如图3-88所示。按住Shift键单击被选中的锚点，则可取消选取该锚点。

图3-86

图3-87

图3-88

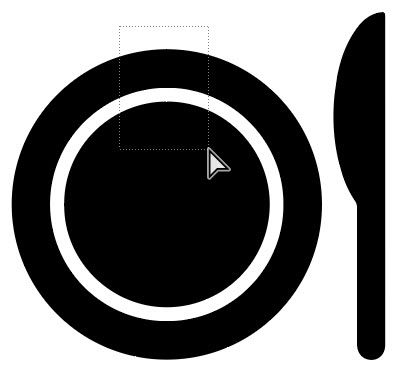

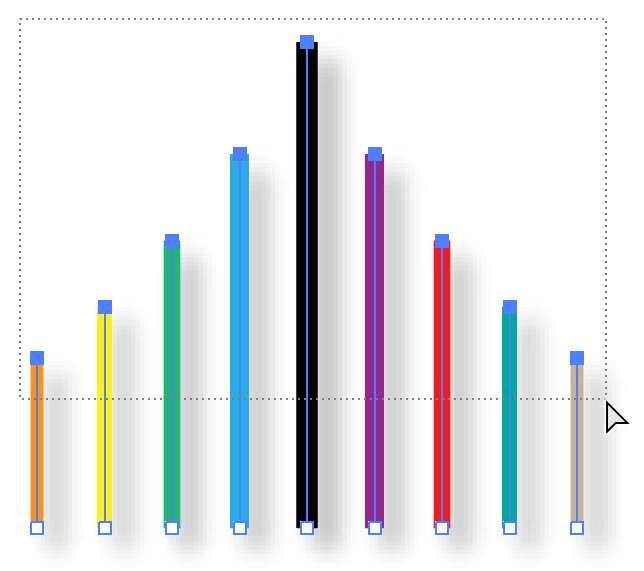

03 如果需要选取多个锚点，且它们都集中于一个区域（这些锚点可以分属于不同的路径、组或对象），可以拖曳出矩形选框，将这些锚点框住，如图3-89所示；放开鼠标左键，即可一次将它们同时选中，如图3-90所示。

图3-89

图3-90

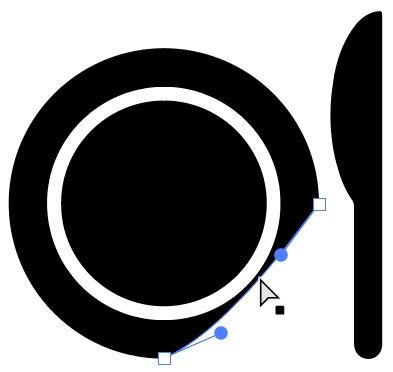

04 如果要选取某一段路径，可以将鼠标指针移动到其上方，鼠标指针变为状时，如图3-91所示，单击即可，如图3-92所示。按住Shift键单击其他路径段，可将其一同选中。按住Shift键单击被选取的路径段，则可以取消选择该路径段。

图3-91

图3-92

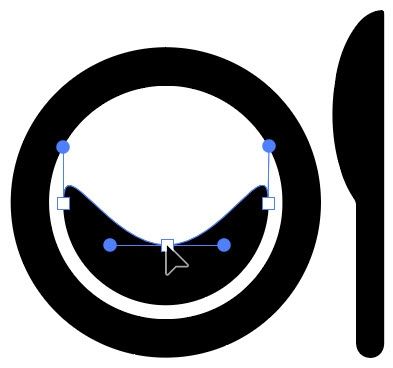

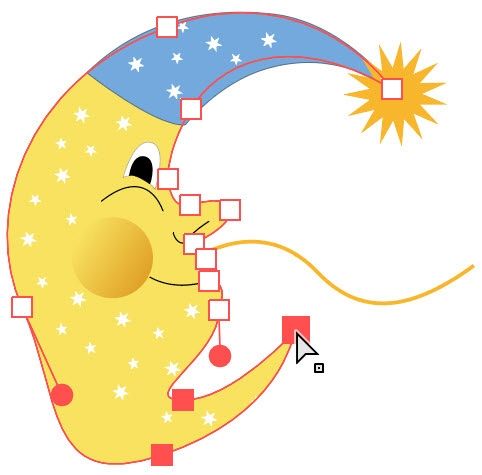

05 如果要移动锚点，可拖曳该锚点，如图3-93所示。拖曳路径段，可以移动路径段，如图3-94所示。按住Alt键拖曳路径段，可以复制其所在的图形。

图3-93

图3-94

提示

选取锚点或路径后，按→、←、↑、↓键，可以向箭头方向一次移动1个像素的距离。如果同时按方向键和Shift键，则会以原来的10倍距离移动对象。按Delete键，则可将所选对象删除。

3.3.2 用整形工具移动锚点

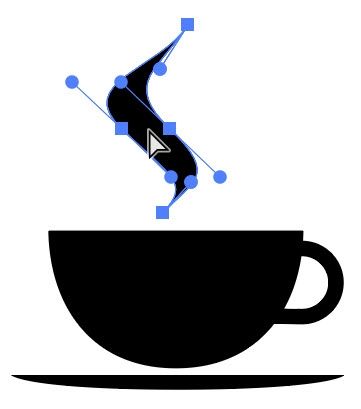

选取锚点（或路径段）以后，如图3-95所示，使用直接选择工具进行移动时，如果对整体形状的改变较大，如图3-96所示，可以换成整形工具操作，如图3-97所示。

图3-95

图3-96

图3-97

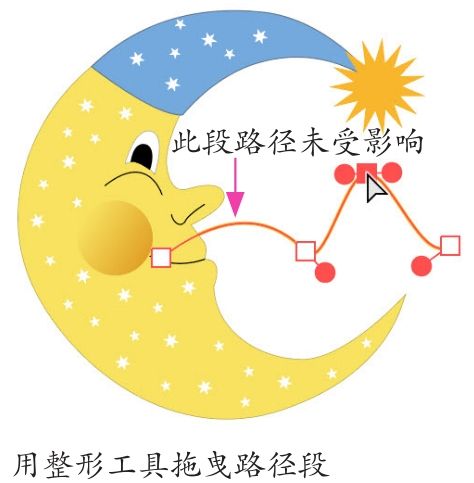

可以看到，整形工具不会扭曲路径的整体形状。在拖曳曲线路径段的时候，这两个工具的差别更加明显，如图3-98和图3-99所示。

图3-98

图3-99

3.3.3 实战：手动绘制选区（套索工具）

要点

当图形重叠时，想要选取其中的多个锚点，就不能用直接选择工具通过拖曳出矩形选框的方法操作了，因为会造成对象移动。这种情况下使用套索工具选取是最为方便的。而且，它还能选取不规则区域内的所有锚点。

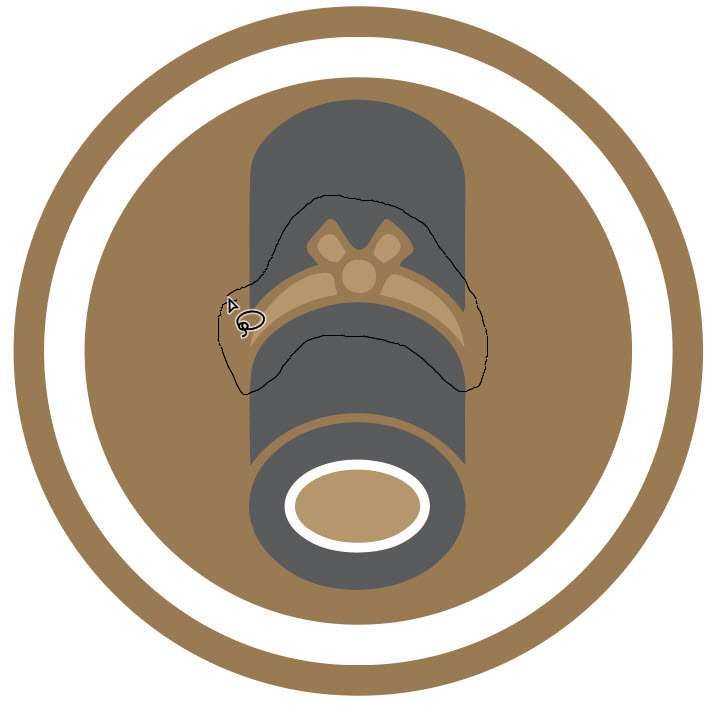

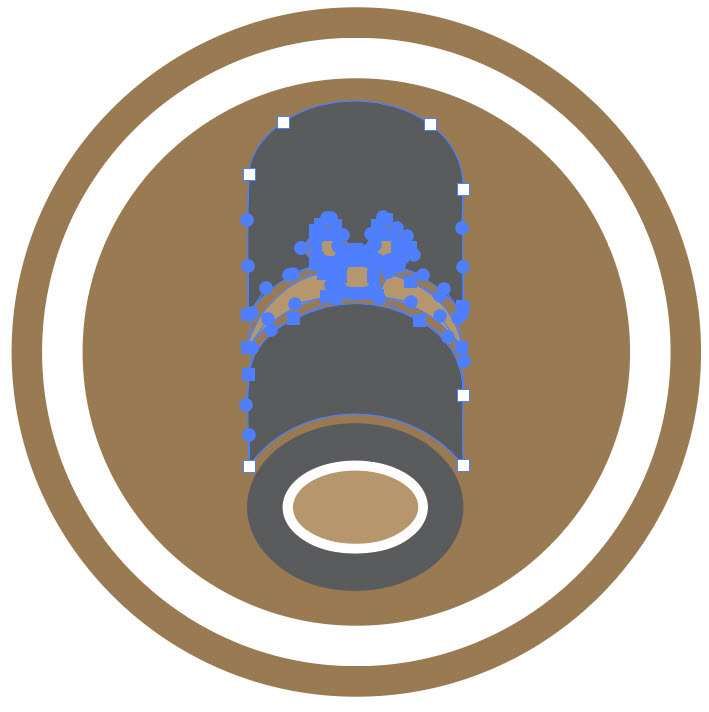

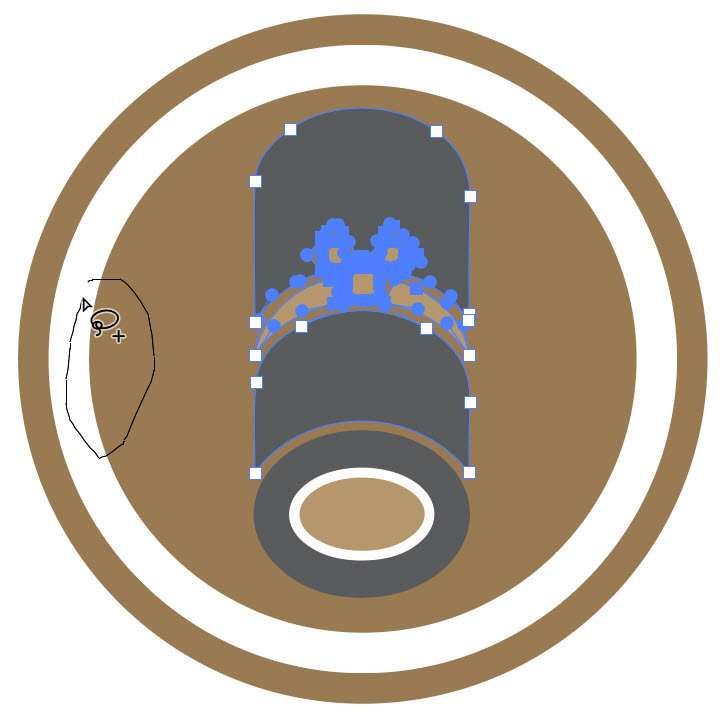

01 打开素材。选择套索工具，在需要选取的锚点外侧单击，然后按住鼠标左键围绕锚点移动，绘制一个选区，如图3-100所示；放开鼠标左键后，即可将选区内的锚点选中，如图3-101所示。

图3-100

图3-101

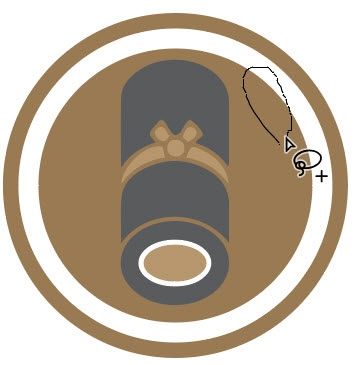

02 按住Shift键（鼠标指针变为状），在其他锚点周围绘制选区，可以将它们一同选中，如图3-102和图3-103所示。如果要取消选取某些锚点，可以按住Alt键在其周围绘制选区（鼠标指针变为状）。如果要取消选择所有锚点，可以在远离对象的位置单击。

图3-102

图3-103

提示

编辑复杂的图形时，如果经常选择某些锚点，可以用“存储所选对象”命令（参考此处）将它们的被选取状态保存，需要时调用该被选择状态即可，这就省去了重复选择的麻烦。

03 需要选取路径段的时候，在其周围绘制选区即可，如图3-104和图3-105所示。

图3-104

图3-105

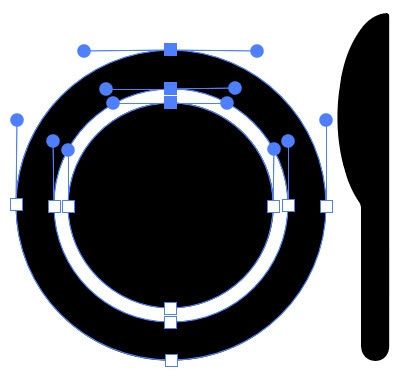

3.3.4 用直接选择工具和锚点工具修改曲线

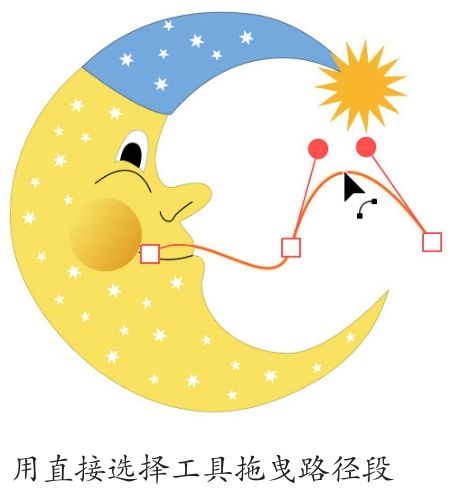

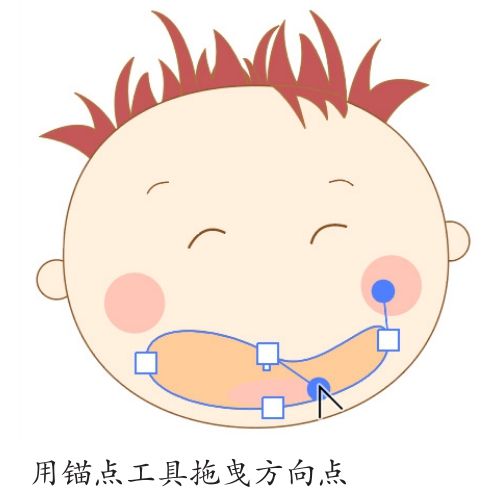

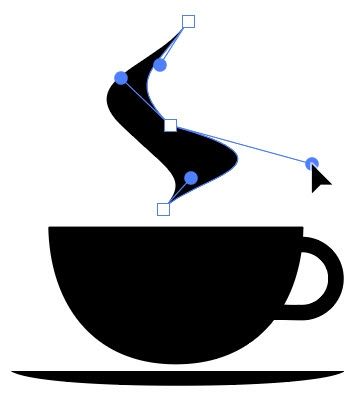

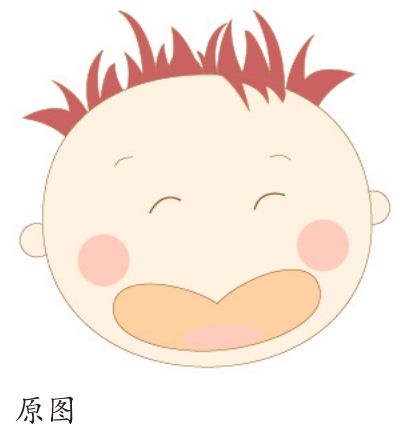

本章开始部分介绍了怎样改变路径形状，并提到了两个工具：直接选择工具和锚点工具。这两个工具既有相同的地方，也有明显的区别。它们的相同之处在于：拖曳曲线路径段时，都可以调整曲线的位置和形状，如图3-106～图3-108所示；其次，拖曳角点上的方向点时，只影响与方向线同侧的路径段，如图3-109和图3-110所示。

图3-106

图3-107

图3-108

图3-109

图3-110

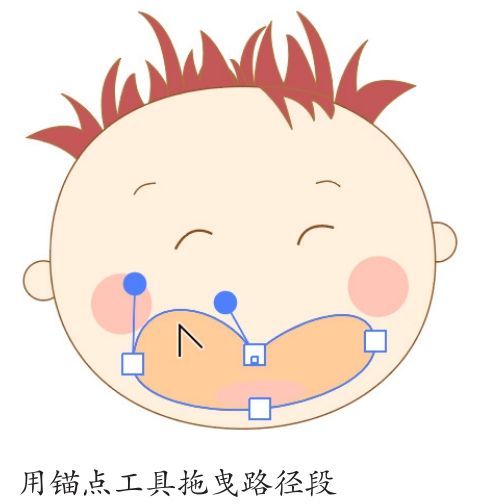

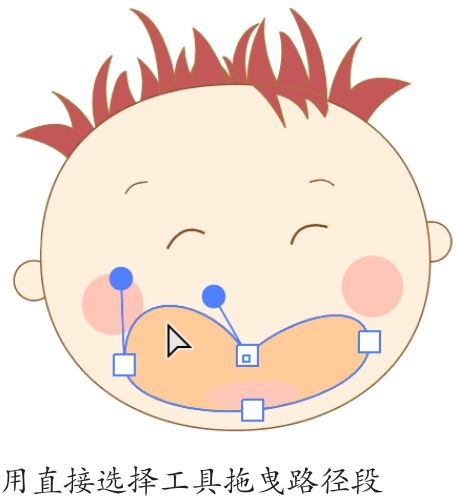

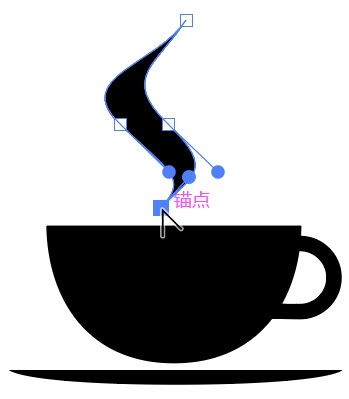

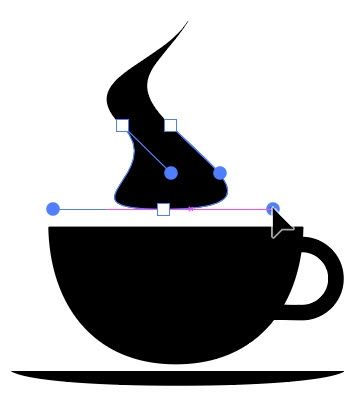

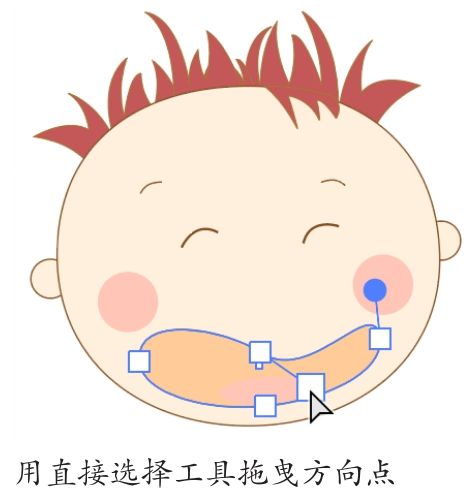

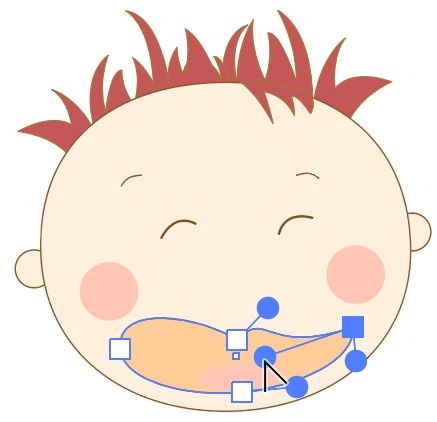

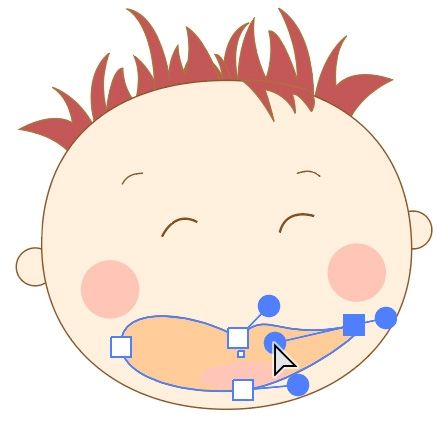

二者的不同之处体现在处理平滑点上。当拖曳平滑点上的方向点时，直接选择工具会同时调整该点两侧的路径段，如图3-111所示；而锚点工具仍然只影响单侧，如图3-112所示。

图3-111

图3-112

技术看板　让所选锚点的方向线都显示出来

在默认状态下，同时选取曲线路径上的多个锚点时，有些方向线是被隐藏的。单击“控制”面板中的按钮，可以让所选锚点上的方向线全都显示出来。单击按钮，可再次将其隐藏。

提示

执行“视图>隐藏边缘”命令，可以隐藏锚点、方向线和方向点。如果要重新显示它们，可以执行“视图>显示边缘”命令。

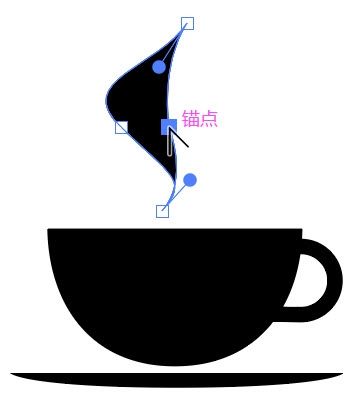

3.3.5 实战：转换锚点

锚点工具可以让平滑点与角点互相转换。如果要同时转换多个锚点，可以使用“控制”面板操作。

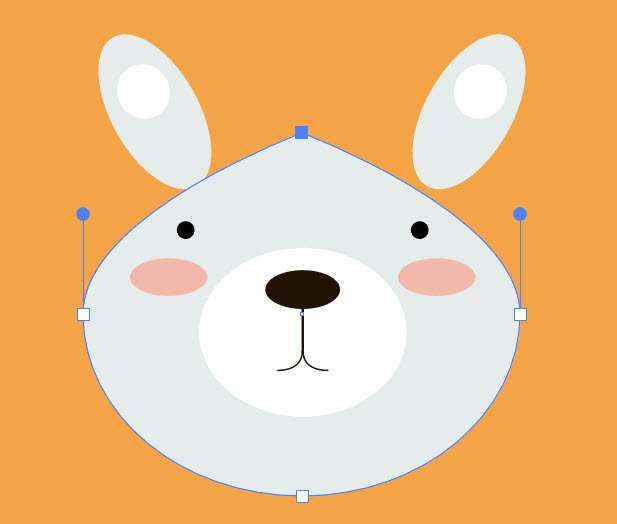

01 打开素材。选择直接选择工具，单击图形，将其选取，如图3-113所示。选择锚点工具，单击平滑点，可将其转换为角点，如图3-114所示。拖曳平滑点一侧的方向点，则可将其转换成具有独立方向线的角点，如图3-115所示。

图3-113

图3-114

图3-115

02 如果想将角点转换为平滑点，可单击它并向外拖曳鼠标，拖出方向线即可，如图3-116和图3-117所示。

图3-116

图3-117

提示

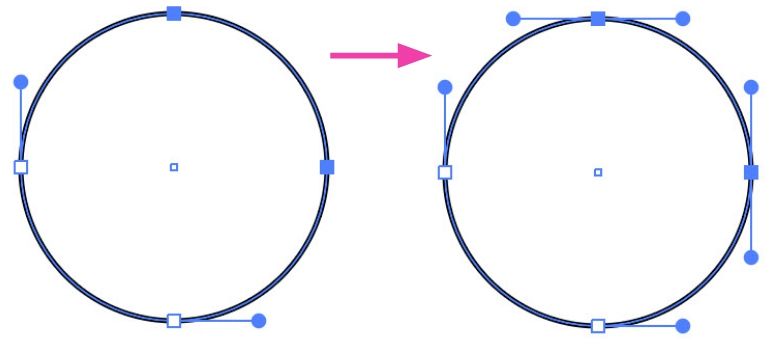

如果想将多个角点转换为平滑点，可以将它们选取，然后单击“控制”面板中的按钮。按钮用来将平滑点转换为角点。

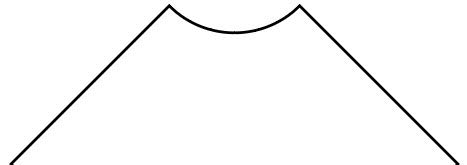

3.3.6 实时转角

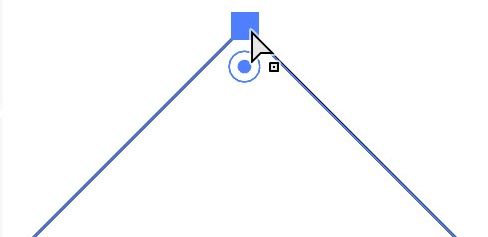

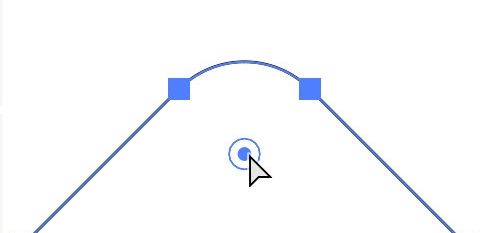

在将尖角处理成圆角时，最简单的方法是用直接选择工具单击角上的锚点，此时会显示实时转角构件，如图3-118所示，之后拖曳它即可，如图3-119所示。

图3-118

图3-119

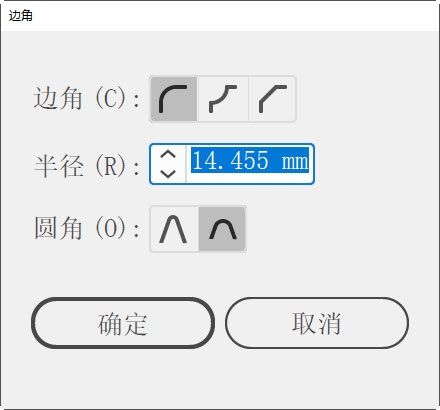

处理为圆角之后，双击实时转角构件，打开“边角”对话框，如图3-120所示。单击按钮和按钮，可以将圆角修改为反向圆角和倒角，如图3-121和图3-122所示。

图3-120

图3-121

图3-122

提示

如果图形较多，路径也复杂，编辑的时候，实时转角构件影响观察和处理锚点，可以执行“视图>隐藏边角构件”命令，将其隐藏。

3.3.7 添加/删除锚点

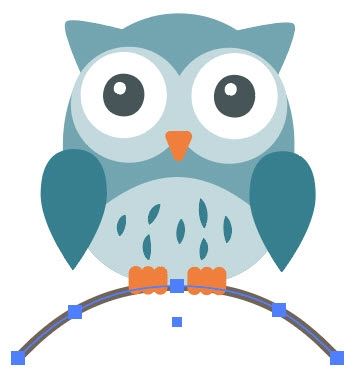

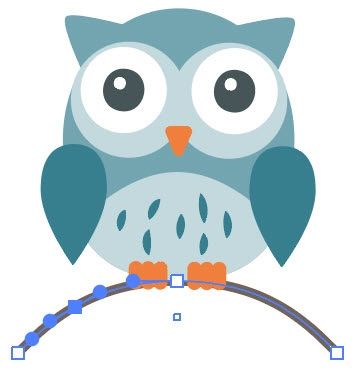

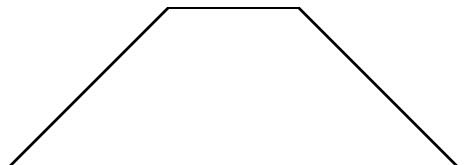

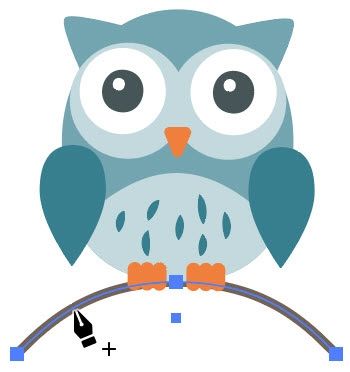

选择添加锚点工具，在路径上单击，即可添加锚点，如图3-123和图3-124所示。如果该路径段是直线，添加的是角点；曲线路径则为平滑点。

图3-123

图3-124

如果想在每两个锚点的中间添加一个新的锚点，可以用直接选择工具选取路径，之后执行“对象>路径>添加锚点”命令，如图3-125所示。

图3-125

如果想删除一个锚点，可以选择删除锚点工具，单击该锚点。路径的形状会因锚点减少而发生改变，如图3-126和图3-127所示。

图3-126

图3-127

如果想一次删除多个锚点，可以用直接选择工具或套索工具将它们选取，然后执行“对象>路径>移去锚点”命令。

3.3.8 实战：爆炸特效字

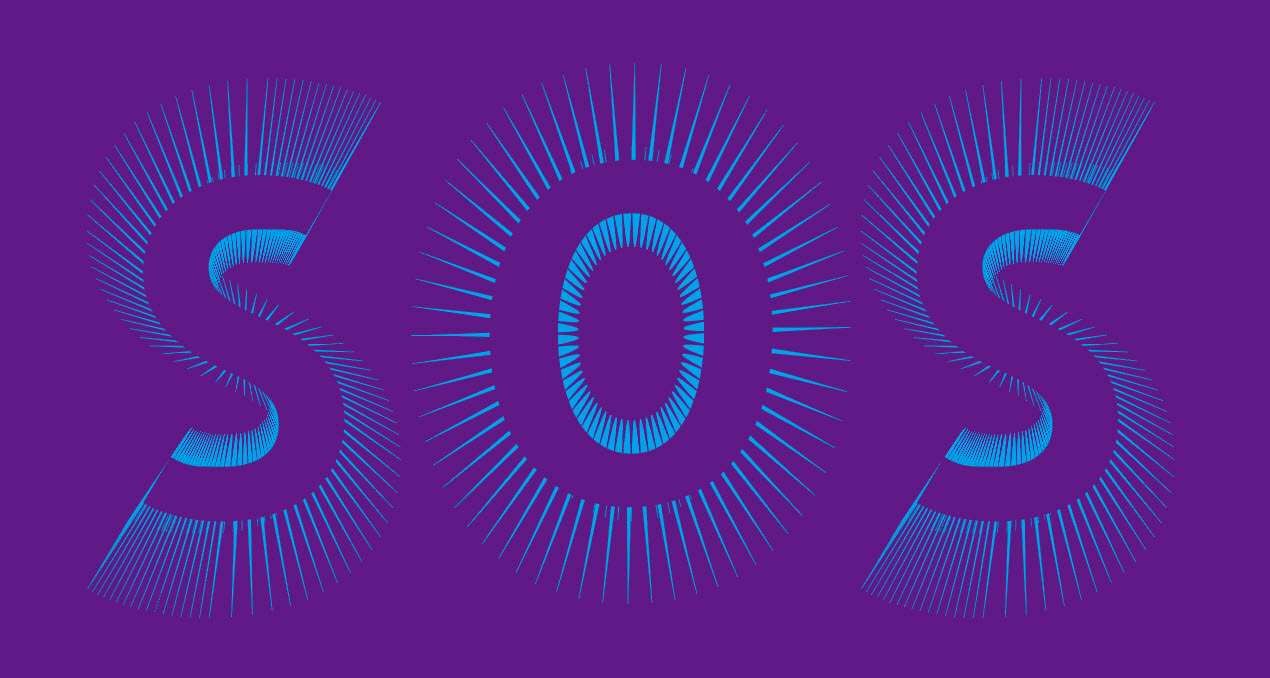

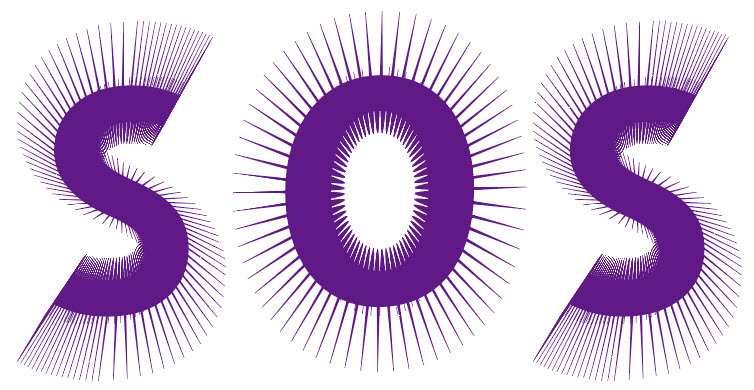

下面使用“添加锚点”命令和效果制作爆炸特效字，如图3-128所示。独特的文字外形可以增强视觉冲击力。

图3-128

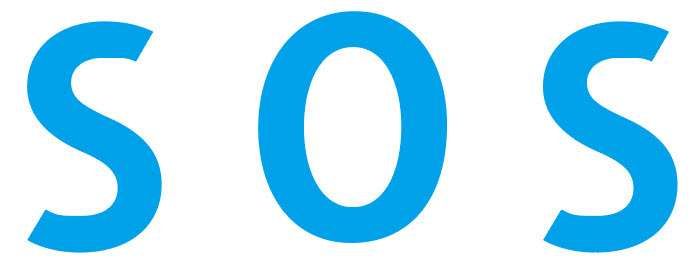

01 按Ctrl+O快捷键，打开文字图形，如图3-129所示。按Ctrl+A快捷键全选。按Ctrl+C快捷键复制，按Ctrl+B快捷键粘贴到后方。

图3-129

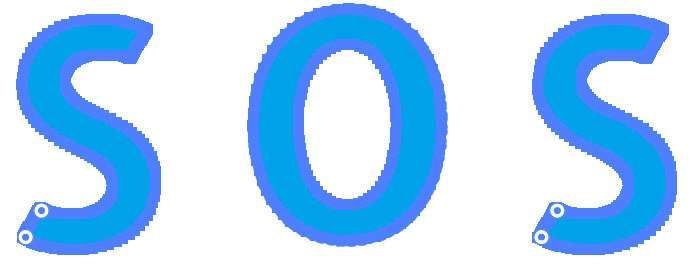

02连续执行4次“对象>路径>添加锚点”命令添加锚点。如果想查看锚点，可以选取直接选择工具，路径上就会显示锚点，如图3-130所示。

图3-130

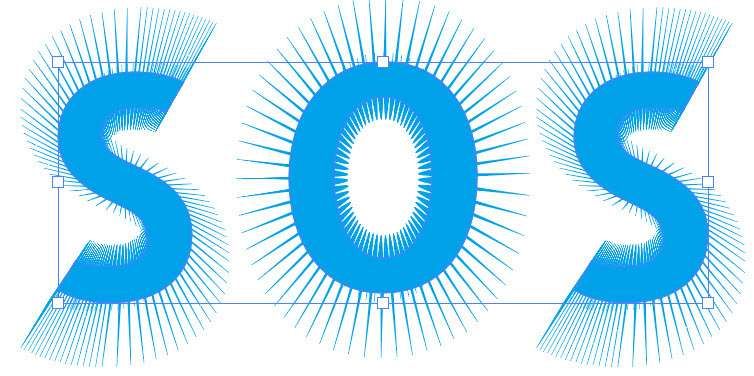

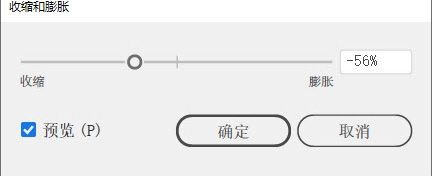

03 执行“效果>扭曲和变换>收缩和膨胀”命令，对路径进行扭曲，创建爆炸状图形，如图3-131和图3-132所示。

图3-131

图3-132

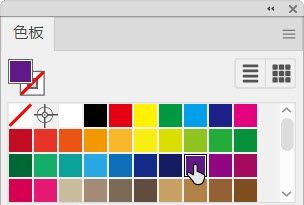

04 选择选择工具，按住Shift键单击最前方的3个文字图形，将它们一同选取，如图3-133所示。修改填充颜色，如图3-134和图3-135所示。使用矩形工具创建一个矩形，填充深紫色，按Shift+Ctrl+[快捷键，移至底层，作为背景，如图3-136所示。

图3-133

图3-134

图3-135

图3-136

3.3.9 均匀分布锚点

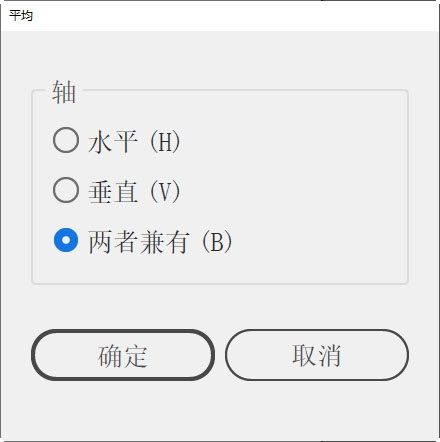

使用直接选择工具选取多个锚点（这些锚点可以属于同一路径，也可以分属不同的路径），如图3-137所示。执行“对象>路径>平均”命令，打开“平均”对话框，如图3-138所示。设置选项并单击“确定”按钮，可以让所选的多个锚点均匀分布。

图3-137

图3-138

• 水平：锚点沿同一水平轴均匀分布，如图3-139所示。

图3-139

• 垂直：锚点沿同一竖直轴均匀分布，如图3-140所示。

图3-140

• 两者兼有：让所选锚点集中到一起，如图3-141所示。

图3-141

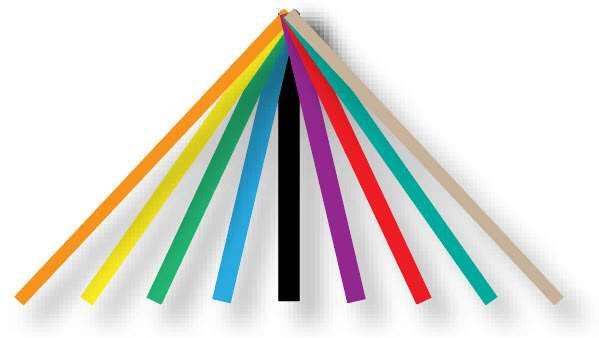

3.3.10 连接开放的路径（连接工具及命令）

绘图的时候，我们会采用连接锚点的方法，将两条路径连接成一条路径，或者将一条路径上的两个端点连接起来，使其成为闭合的图形。

一般情况下，可以用直接选择工具选取需要连接的锚点，然后单击“控制”面板中的按钮或执行“对象>路径>连接”命令进行连接。

如果路径交叉，如图3-142所示，连接之后就是图3-143所示的结果。交叉区域的路径显然多余的，还需要进一步处理，比较麻烦。对于这样的情况，用连接工具操作就非常容易，而且不需要预先选取路径，只要在锚点上方拖曳鼠标，如图3-144所示，便可连接路径并删除交叉部分，如图3-145所示。

图3-142

图3-143

图3-144

图3-145

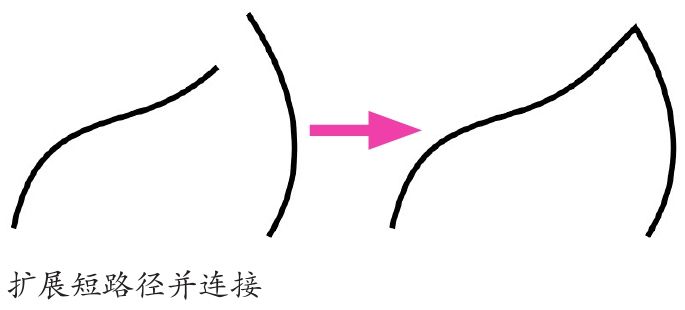

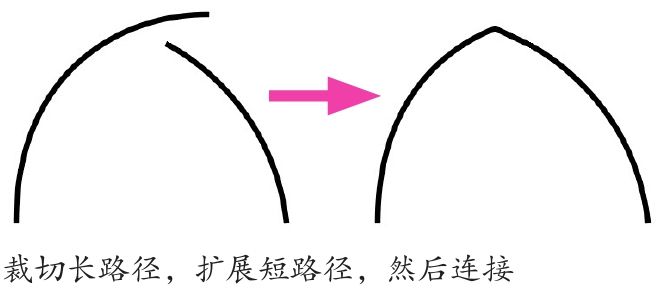

该工具还可以针对另外两种情况，自动对路径进行扩展和裁切，如图3-146和图3-147所示。

图3-146

图3-147

AI技术/设计讲堂：钢笔工具高级技巧

钢笔工具是最重要的绘图工具，只掌握它的使用方法远远不够，还应学习更多的技巧，这样就可以不借助其他工具，在绘图过程中选择和移动锚点、转换锚点类型，以及修改路径的形状。下面介绍钢笔工具的高级技巧。在进行这些操作的时候，鼠标指针会呈现不同的状态（、、、、、），以提示我们此时钢笔工具具有怎样的功能。

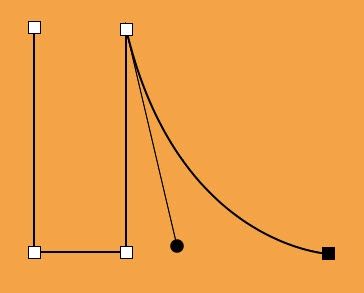

转换锚点

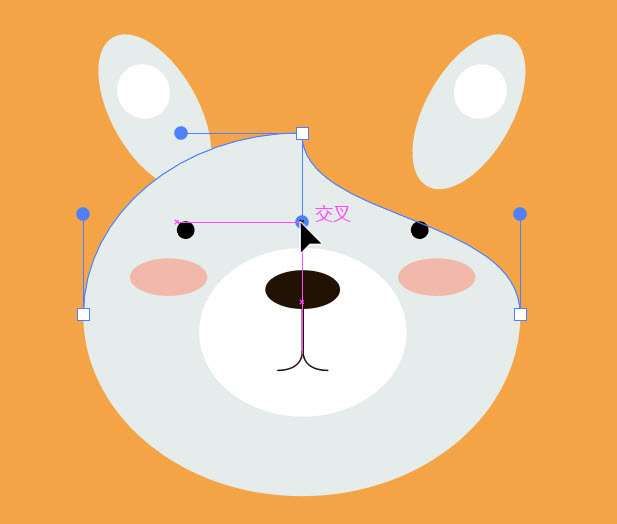

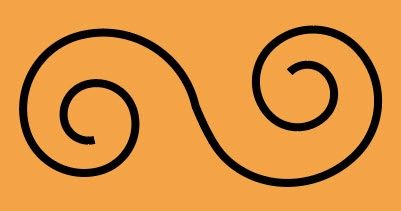

使用钢笔工具绘图时，经常需要转换锚点，采用下面的技巧，可以不必中断绘图操作。例如，绘制一段路径后，需要将平滑点转换为角点，将鼠标指针移动到锚点上，此时鼠标指针会变为状，如图3-148所示；单击可将其转换为角点，如图3-149所示；之后便可在它后面绘制直线，如图3-150所示，或者转角曲线，如图3-151所示。如果拖曳锚点，则可以修改曲线的形状，但不会改变锚点的属性，如图3-152所示。

图3-148

图3-149

图3-150

图3-151

图3-152

如果最后一个锚点是角点，如图3-153所示，需要转换为平滑点，可拖曳它，拉出方向线，如图3-154所示；之后可以在它后面绘制曲线，如图3-155所示。

图3-153

图3-154

图3-155

处理路径段上的锚点时，也可以采用同样的方法。例如，按住Alt键（临时切换为锚点工具）在平滑点上单击，可将其转换为角点，如图3-156和图3-157所示；按住Alt键拖曳角点，可将其转换为平滑点，如图3-158所示。

图3-156

图3-157

图3-158

修改曲线

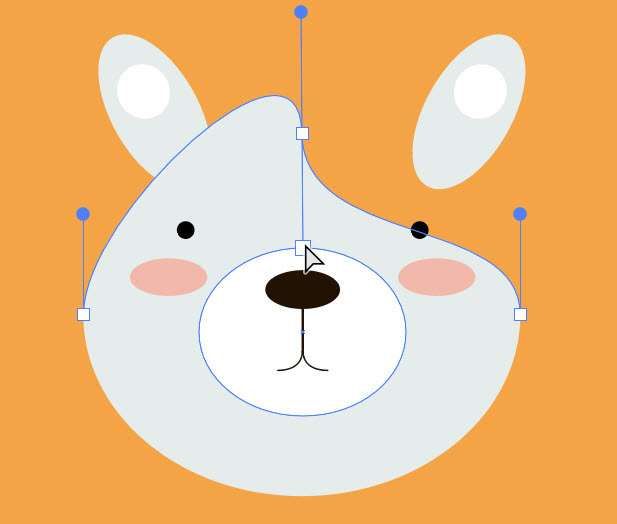

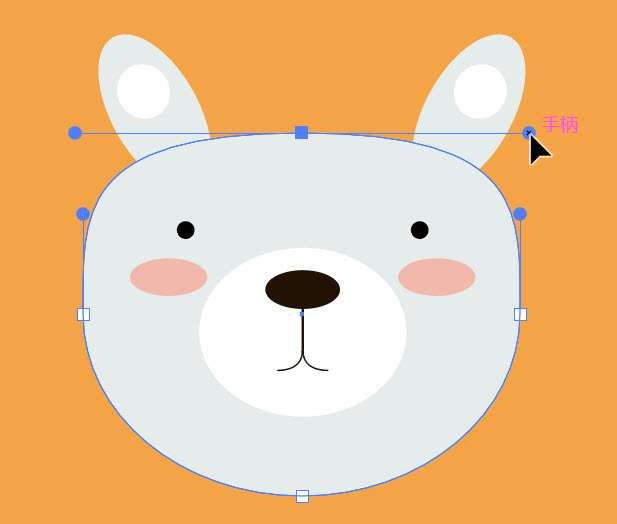

按住Alt键（临时切换为锚点工具）拖曳方向点，可以调整方向线一侧的曲线，如图3-159所示；按住Ctrl键（临时切换为直接选择工具）拖曳方向点，可同时调整方向线两侧的曲线，如图3-160所示。将鼠标指针放在路径段上，按住Alt键（鼠标指针变为状）拖曳鼠标，可以调整曲线的形状，如图3-161所示。如果拖曳直线路径，则可将其转换为曲线。

图3-159

图3-160

图3-161

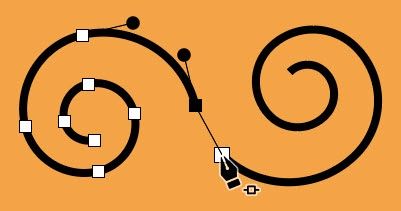

连接/延长路径

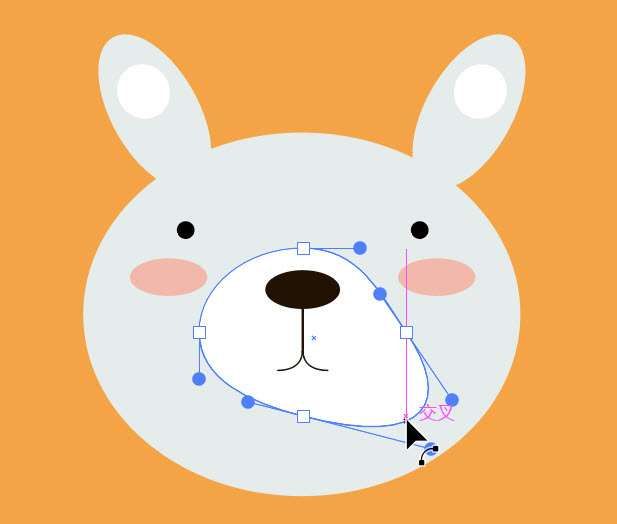

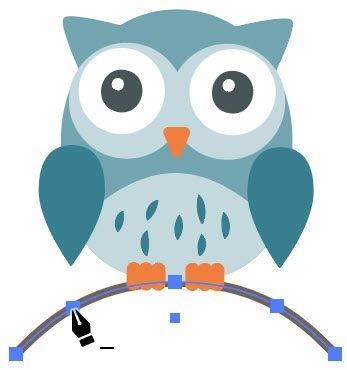

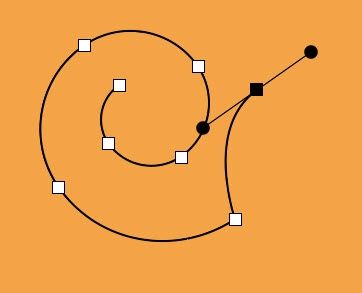

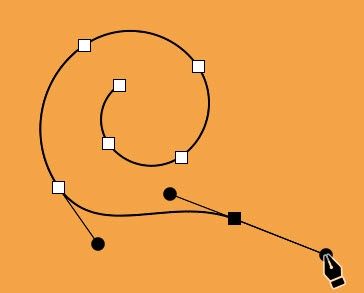

绘制路径的过程中，将鼠标指针放在另外一条开放式路径的端点上，鼠标指针变为状时，如图3-162所示，单击可连接这两条路径，如图3-163所示。将鼠标指针放在一条开放式路径的端点上，鼠标指针变为状时，如图3-164所示，单击鼠标，此后便可继续绘制该路径，如图3-165所示。

图3-162

图3-163

图3-164

图3-165

其他技巧

• 绘制直线：按住Shift键拖曳鼠标，可以创建水平、垂直直线，或45°的整数倍方向的直线。

• 结束开放路径的绘制：按住Ctrl键在远离对象的位置单击。

• 闭合路径：选择一条开放式路径，选择钢笔工具，在一个端点上单击；之后将鼠标指针移动到另一个端点上，鼠标指针变为状时单击，可以闭合路径。

• 重新定位锚点：在画板上单击放置锚点的时候，按住鼠标左键不放，同时按住键盘中的空格键并进行拖曳，可以重新定位锚点。

• 添加/删除锚点：选取路径后，鼠标指针在路径上时会变为状，此时单击可以添加锚点；鼠标指针在锚点上时会变为状，此时单击，可删除锚点。

AI技术/设计讲堂：轮廓模式

默认情况下，我们在Illustrator中绘图或进行编辑操作时，能看到图稿的实际效果，包括填色、描边等，如图3-166所示。这是图稿处于预览模式的缘故。当图形颜色与锚点颜色一样，或者比较接近时，选取锚点、编辑路径的时候就不太好操作。遇到这种情况时，可以执行“视图>轮廓”命令，切换到轮廓模式，让图形只显示轮廓，隐藏填色和描边，这样处理起来就容易多了，如图3-167所示。而且我们可以用Ctrl+Y快捷键在轮廓模式和预览模式之间切换，非常方便。

图3-166

图3-167

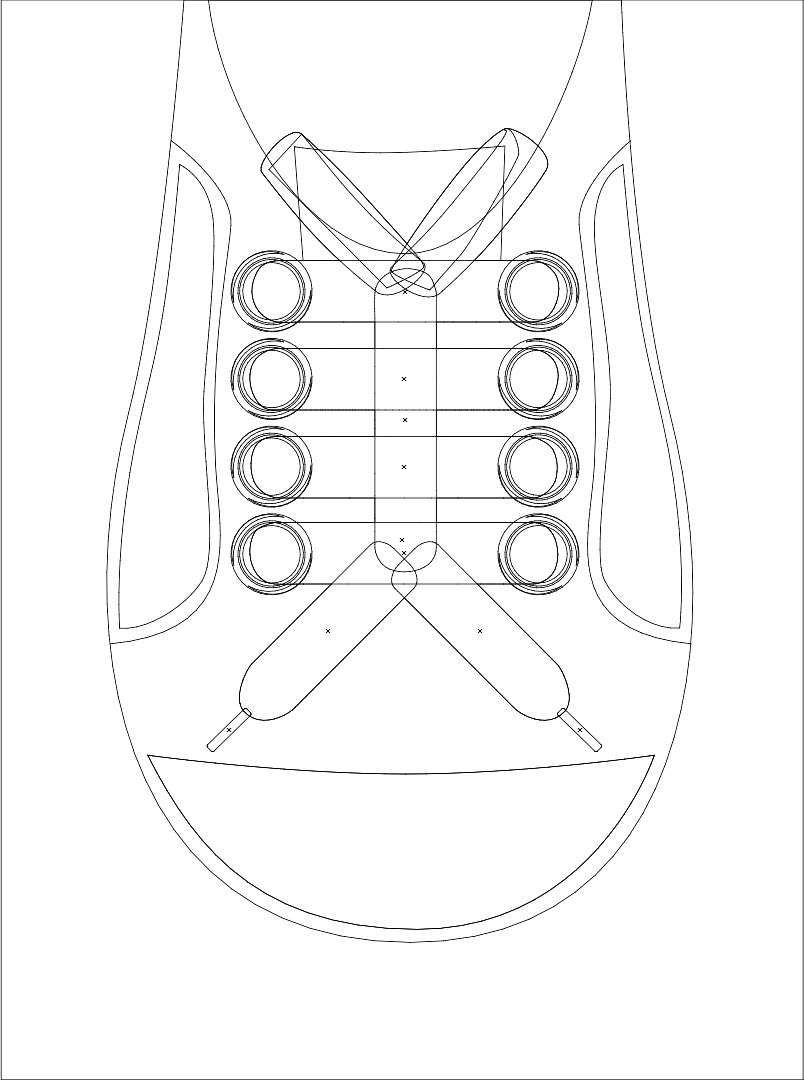

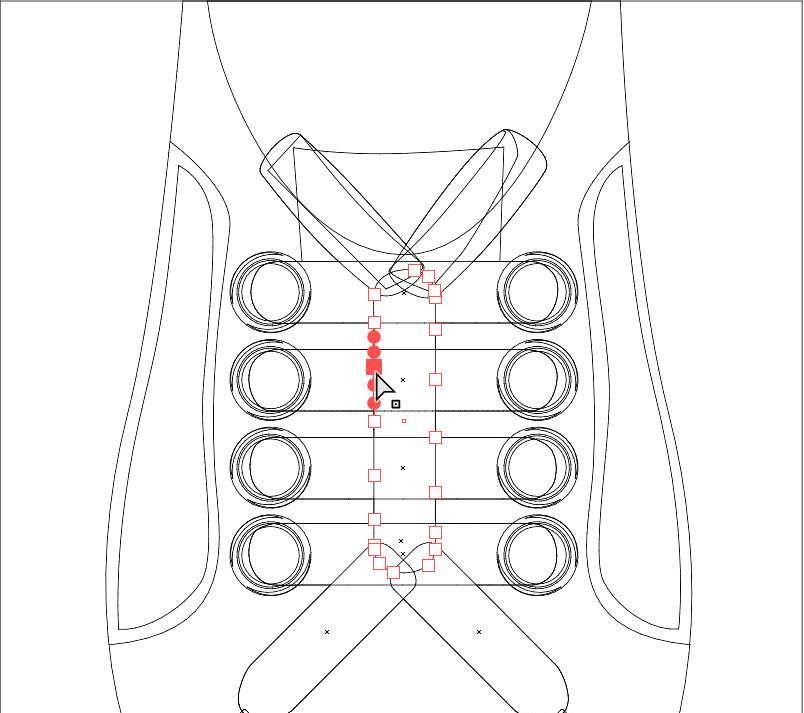

随着我们学习的深入，会愈发离不开轮廓模式。因为它太实用了。例如，当图形堆叠在一起的时候，会互相遮挡，位于下方的对象就很难被选取，即使选取，也容易选错，如图3-168所示。而在轮廓模式下，是不存在遮挡的，如图3-169所示。

图3-168

图3-169

再如图稿非常复杂，比如用了很多混合效果、3D等内存占用较大的功能，那么编辑的时候，Illustrator渲染图稿所用的时间也会更多一些。我们最直接的感觉就是Illustrator反应慢、操作出现迟滞，搞不好还会闪退。这时候就必须在轮廓模式下编辑图稿才行。

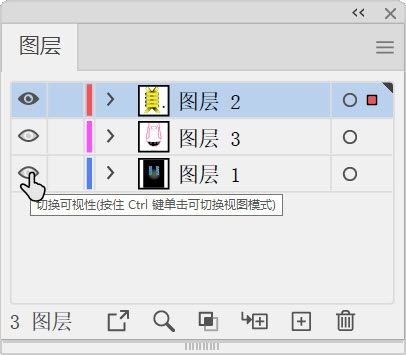

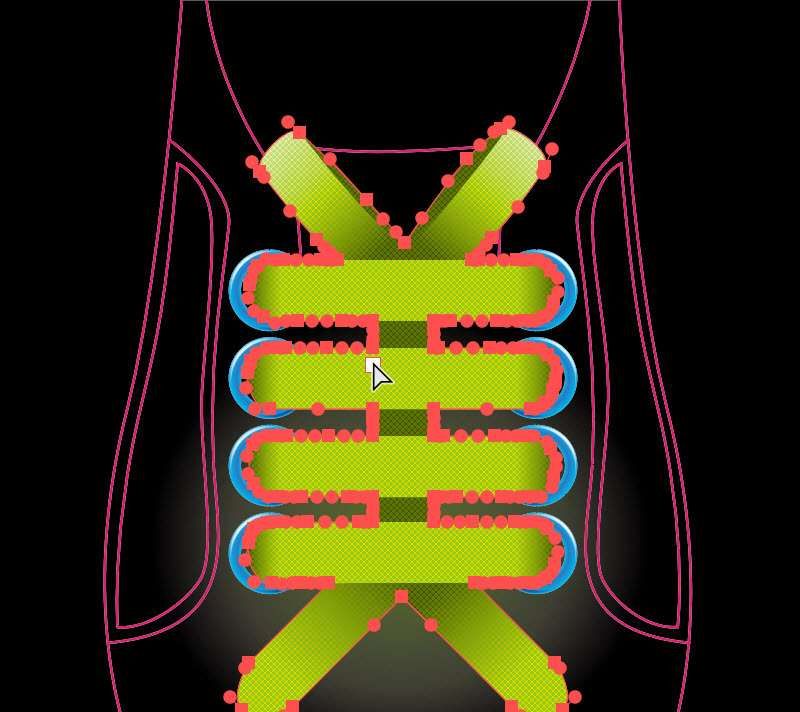

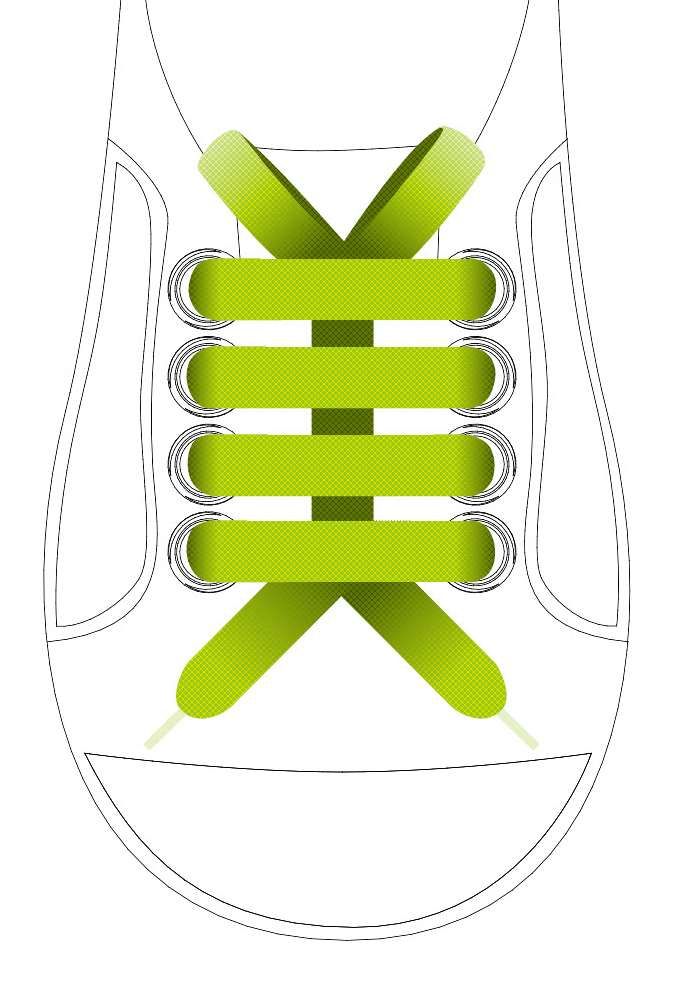

但是图稿需要上色，完全看不到真实效果也不行。这里有一个小技巧，可以化解难题——只让部分图稿显示为轮廓模式。我们只要打开“图层”面板，按住Ctrl键单击无关图层前的眼睛图标，便可将其中的对象切换为轮廓模式（此时眼睛图标变为状），如图3-170所示，而我们正在编辑的对象不会受到影响，还是以实际效果显示，如图3-171所示。当需要切换回预览模式时，按住Ctrl键单击图标即可。

图3-170

图3-171

提示

执行“视图>使用CPU查看”命令，可以查看最清晰的图稿、显示更加平滑的路径，并缩短在高密度显示器屏幕上重绘复杂图稿所需的时间。

预览模式

预览模式+使用CPU查看

技术看板　调整锚点和方向点大小

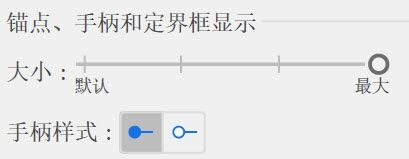

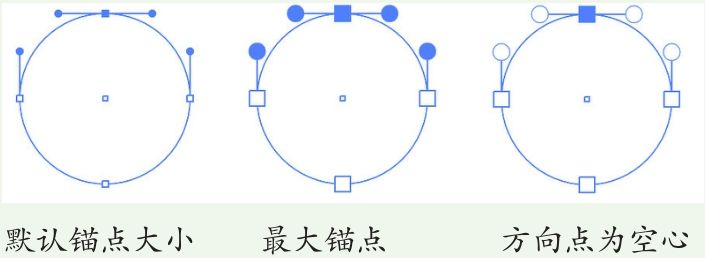

执行“编辑>首选项>选择和锚点显示”命令，打开“首选项”对话框，可以调整锚点、方向点和定界框大小，以及方向点样式。
