使用“对齐”面板和“控制”面板中的对齐选项可沿指定的轴对齐或分布所选对象、画板或关键对象。对象边缘和锚点都可作为参考点。而标尺、参考线和网格辅助工具则可在绘图时提供相关数据，帮助我们进行测量，以及更好地对齐和分布对象。

4.6.1 对齐与均匀分布多个对象

“对齐”面板和“控制”面板中提供了图4-112和图4-113所示的按钮。其中，对齐类按钮分别是：水平左对齐、水平居中对齐、水平右对齐、垂直顶对齐、垂直居中对齐和垂直底对齐。分布类按钮分别是：垂直顶分布、垂直居中分布、垂直底分布、水平左分布、水平居中分布和水平右分布。

图4-112

图4-113

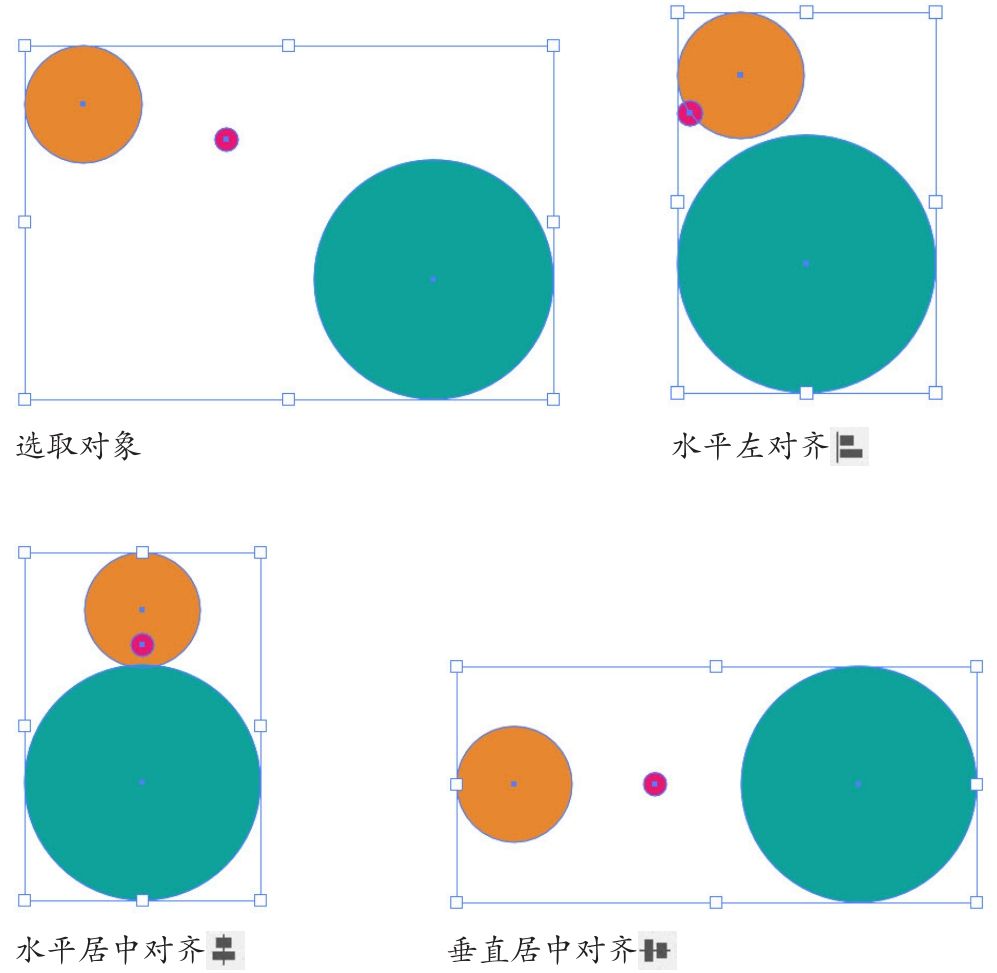

选取多个对象后，单击“对齐对象”选项组中的按钮，可以让它们沿指定的轴对齐，如图4-114所示。

图4-114

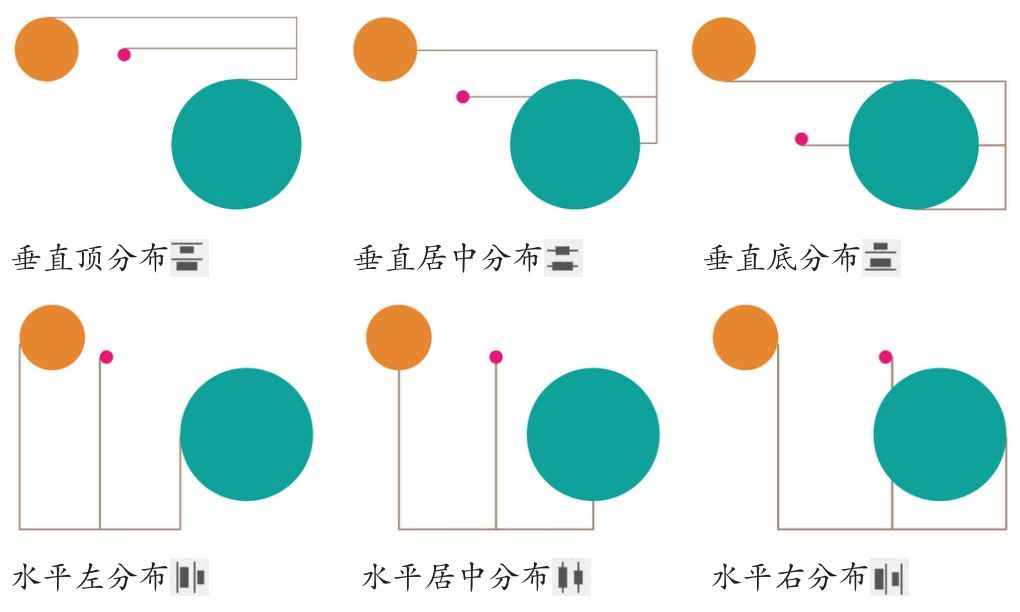

单击“分布对象”选项组中的按钮，则对象会按照相同的间隔均匀分布，如图4-115所示。

图4-115

4.6.2 实战：基于关键对象对齐和分布

在要对齐或分布的对象中，如果有一个对象处于最佳位置，可以把它作为关键对象，让其他对象与它对齐，或基于它分布。

01 打开素材，如图4-116所示。选择选择工具，按住Shift键单击要对齐或分布的对象，如图4-117所示。

图4-116

图4-117

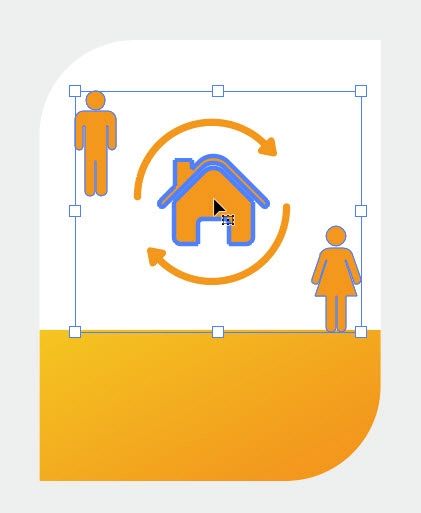

02 放开Shift键，单击关键对象，它周围会出现蓝色轮廓，如图4-118所示。此时“控制”面板和“对齐”面板中的“对齐关键对象”选项被自动选中，单击按钮，即可基于关键对象对齐，如图4-119所示。

图4-118

图4-119

提示

如果选错了关键对象，可再次单击它，当蓝色轮廓消失后，可重新选取一个关键对象。

4.6.3 实战：基于关键锚点对齐和分布

01 打开素材。选择直接选择工具，单击路径，选取路径，同时显示锚点，按住Shift键单击要对齐（或分布）的锚点，如图4-120和图4-121所示。

图4-120

图4-121

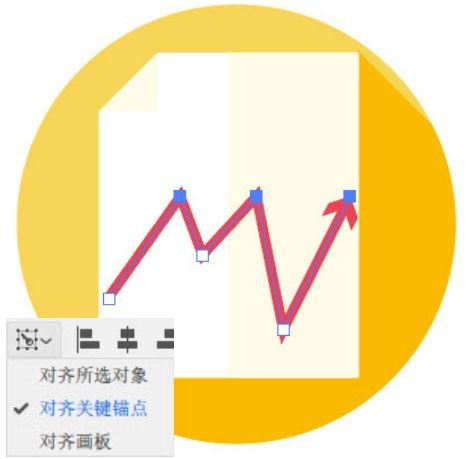

02 按住Shift键单击关键锚点，最后选取它，如图4-122所示。与此同时“对齐”面板和“控制”面板中的“对齐关键锚点”选项会被自动选中。单击按钮，即可基于最后一个锚点进行对齐，如图4-123所示。

图4-122

图4-123

4.6.4 实战：基于路径宽度对齐和分布

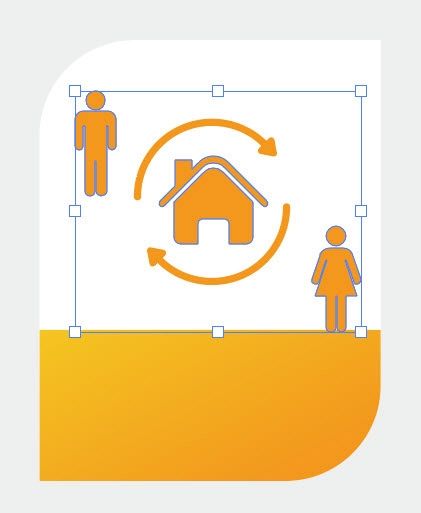

01 打开素材。选择选择工具，按住Shift键单击对象，将它们选取，如图4-124所示。

图4-124

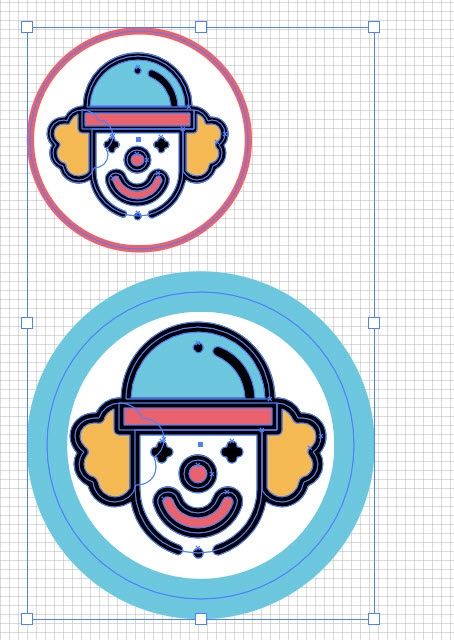

02 单击按钮，进行对齐，如图4-125所示。可以看到，这些对象并没有真正对齐。这是由于：在默认状态下，Illustrator只对齐（或均匀分布）路径，而没有将路径描边粗细不同这一情况计算在内。

图4-125

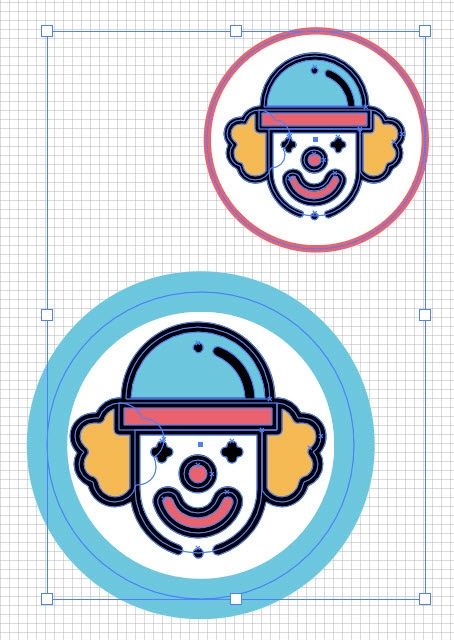

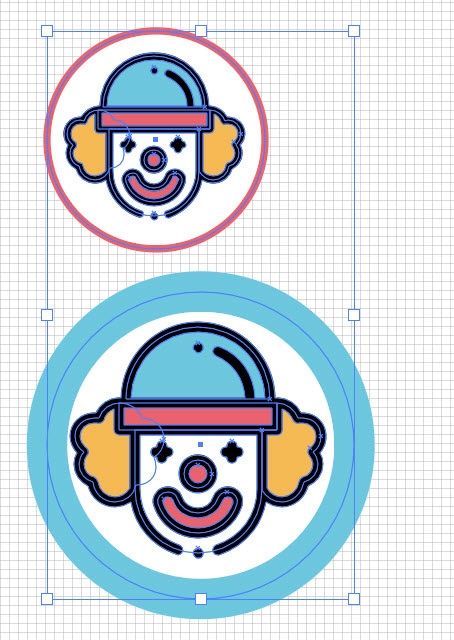

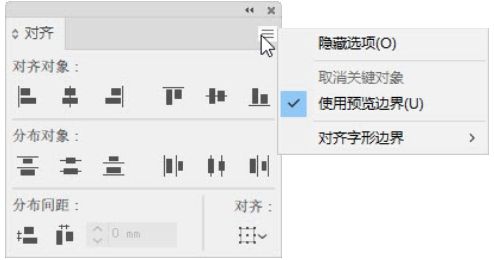

03 按Ctrl+Z快捷键撤销对齐操作。从“对齐”面板菜单中选择“使用预览边界”命令，如图4-126所示，再单击按钮，即可对齐描边的边缘，如图4-127所示。

图4-126

图4-127

技术看板　对齐到画板

如果想让对象与画板的中心或边缘对齐，可单击按钮，打开下拉菜单，选择“对齐画板”命令，再进行对齐和分布。

4.6.5 实战：按照指定的间距分布对象

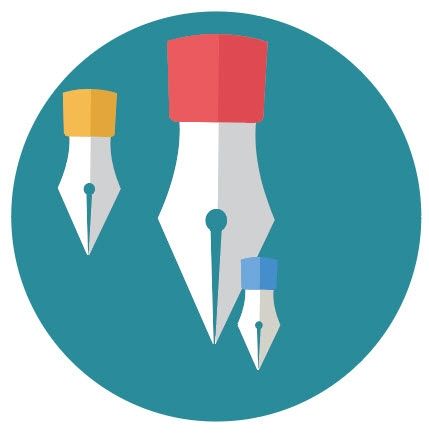

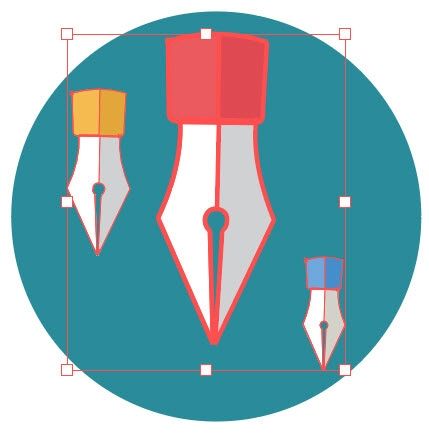

01 打开素材，如图4-128所示。选择选择工具，按住Shift键单击3个钢笔图形，将它们选取，如图4-129所示。

图4-128

图4-129

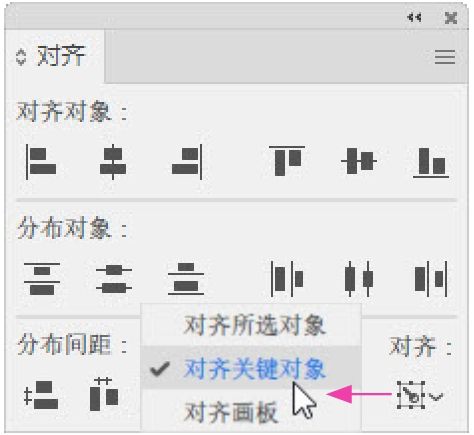

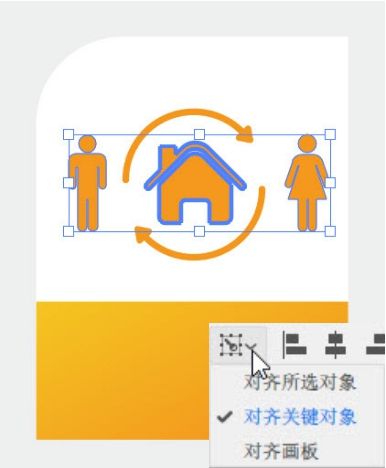

02 单击“对齐”面板中的按钮，打开菜单，选取“对齐关键对象”命令，如图4-130所示。放开Shift键，单击关键对象，如图4-131所示。

图4-130

图4-131

03 在“分布间距”选项中输入数值，如图4-132所示；单击水平分布间距按钮（或垂直分布间距按钮），即可让所选对象以关键对象为基准（即关键对象在原地不动），按照设定的数值均匀分布，如图4-133所示。

图4-132

图4-133

4.6.6 全局标尺与画板标尺

Illustrator中有两种标尺——全局标尺和画板标尺。使用“视图>标尺”子菜单中的“更改为全局标尺”命令和“更改为画板标尺”命令，可以进行切换。

标尺位于文档窗口左侧和顶部，它们相交处显示为0的位置称为标尺原点。

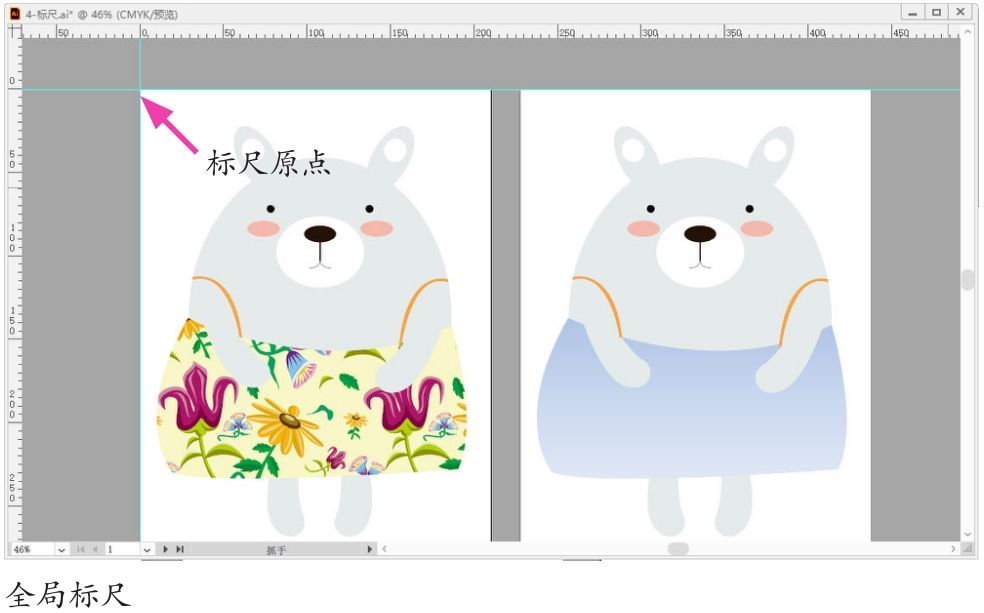

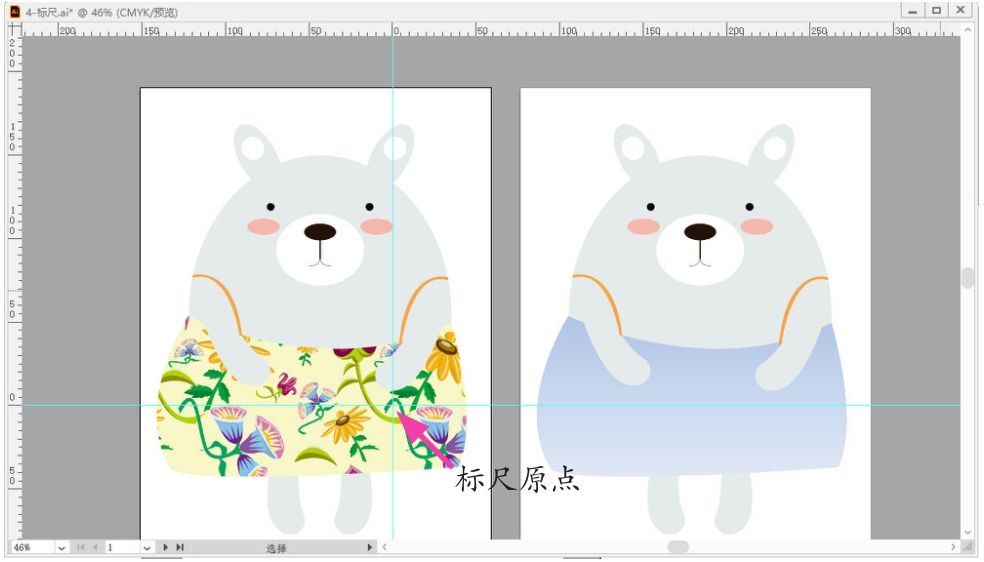

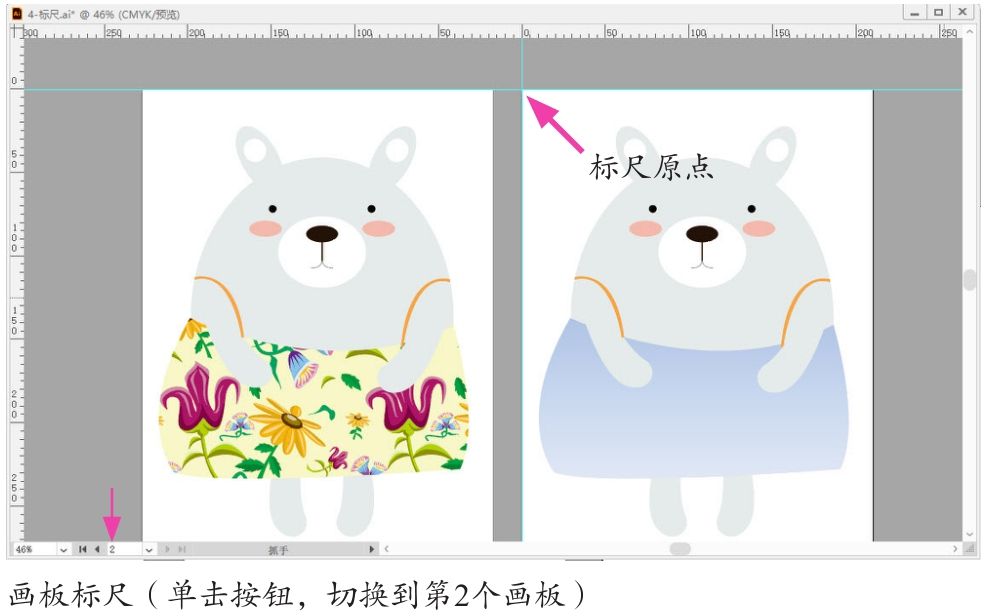

当文档中包含多个画板时，全局标尺的原点位于第一个画板的左上角，如图4-134所示。切换到画板标尺后，原点会变更到当前画板的左上角，如图4-135所示。而且使用画板工具调整画板大小时，原点也会同步变动。

图4-134

图4-135

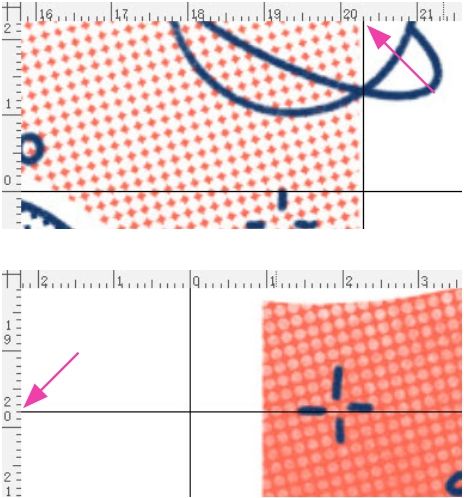

如果对象填充了图案，调整全局标尺的原点时，会影响图案拼贴的位置，如图4-136所示。而修改画板标尺的原点时，图案是不变的。

图4-136

提示

制作用于视频设备的图稿时，如果需要标尺，可以执行“视图>标尺>显示视频标尺”命令，显示视频标尺。这种标尺上的数字反映的是特定于设备的像素。

4.6.7 实战：使用标尺和参考线

标尺和参考线可以帮助我们精确地放置对象，以及进行测量操作。下面介绍它们的使用方法。

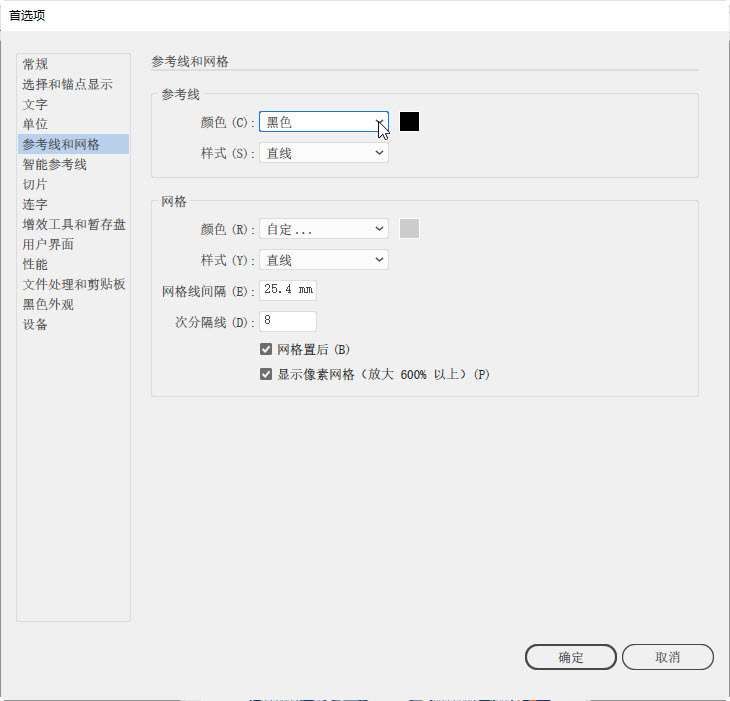

01 打开素材。执行“编辑>首选项>参考线和网格>”命令，打开“首选项”对话框，将参考线颜色设置为黑色，如图4-137所示。

图4-137

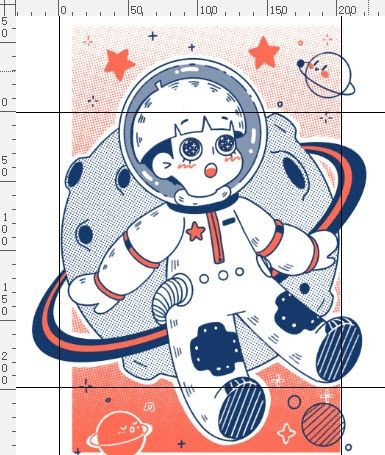

02 执行“视图>标尺>显示标尺”命令（快捷键为Ctrl+R），显示标尺。在水平标尺上向下拖曳，拖出水平参考线，如图4-138所示。从垂直标尺上拖出垂直参考线，将需要测量的范围定义好，如图4-139所示。拖曳参考线时按住Shift键，可以使参考线与标尺上的刻度对齐。

图4-138

图4-139

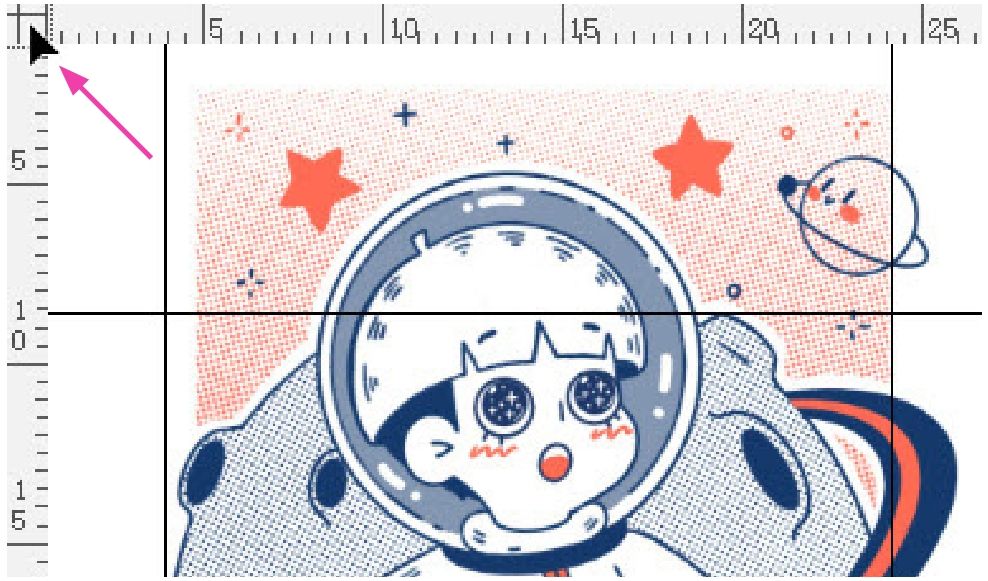

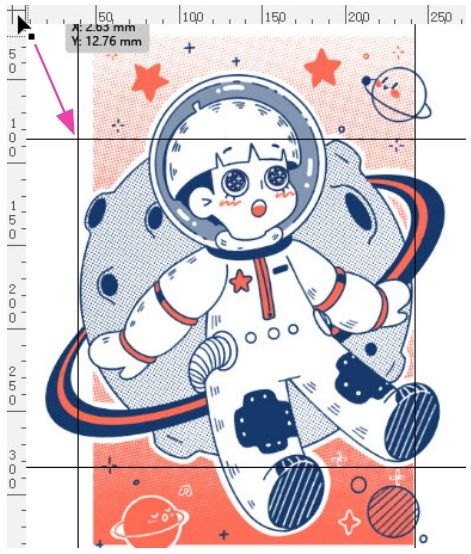

03 将鼠标指针放在窗口的左上角，拖曳鼠标，画面中会出现十字线；将它拖放到左上角两条参考线的交点处，如图4-140所示，以这里作为测量的起始位置；放开鼠标左键后，该处成为原点，如图4-141所示。

图4-140

图4-141

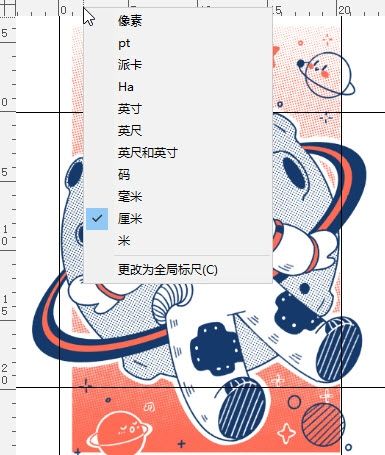

04 在标尺上单击右键，打开上下文菜单，选择“厘米”作为测量单位，如图4-142所示。按Ctrl++快捷键放大视图比例，按住空格键拖曳鼠标，移动画面，从标尺上观察测量结果，如图4-143所示。可以看到，参考线区域的大小是23厘米×18厘米。

图4-142

图4-143

05 完成测量后，在窗口左上角双击，将原点恢复到默认位置，如图4-144所示。用“视图>参考线>隐藏参考线”命令和“视图>标尺>隐藏标尺”命令（快捷键为Ctrl+R），将参考线和标尺隐藏。

图4-144

技术看板 编辑参考线

移动参考线：拖曳参考线可进行移动。

锁定参考线：如果想固定住参考线的位置，使其不因操作而被移动，可以执行“视图>参考线>锁定参考线”命令，将参考线锁定。需要取消锁定时，可再次执行该命令。

删除参考线：单击参考线可将其选择，选取后，按Delete键可将其删除。如果要删除所有参考线，可以执行“视图>参考线>清除参考线”命令。

4.6.8 将矢量图形转换为参考线

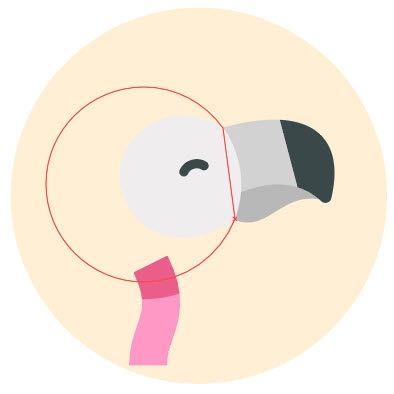

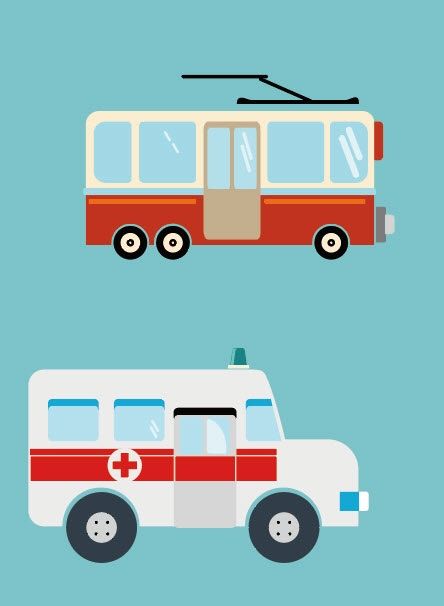

选取图形，如图4-145所示。执行“视图>参考线>建立参考线”命令，可将其转换为参考线，如图4-146所示。需要重新转换为图形时，可以选择参考线，然后执行“视图>参考线>释放参考线”命令。

图4-145

图4-146

4.6.9 实战：使用智能参考线

智能参考线是一种临时参考线，在创建图形、编辑对象时自动出现，可以帮助我们参照其他对象和画板来进行对齐、编辑和变换。

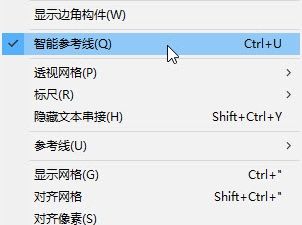

01 打开素材，如图4-147所示。执行“视图>智能参考线”命令，该命令前方会出现一个“√”，如图4-148所示。

图4-147

图4-148

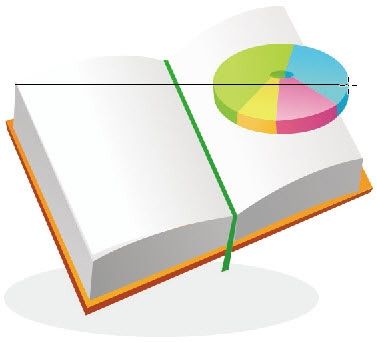

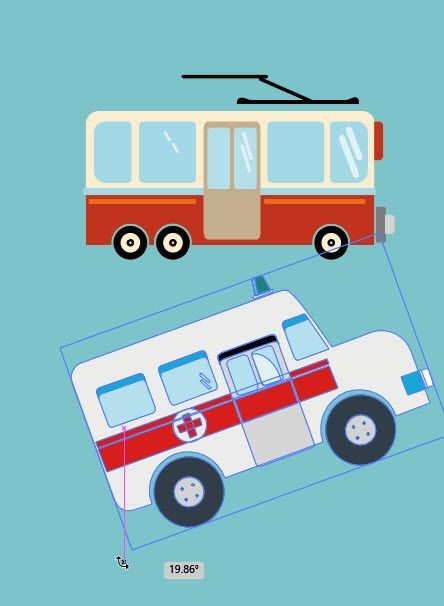

02 使用选择工具移动对象，借助智能参考线，可以很容易地将对象与其他对象、路径或画板对齐，如图4-149所示。将鼠标指针放在定界框外，拖曳鼠标，进行旋转，画面中会显示旋转角度（它也是智能参考线的一部分），如图4-150所示。进行缩放、扭曲等操作时，也会显示相应的参数。

图4-149

图4-150

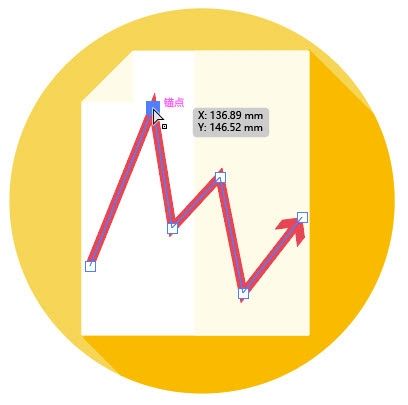

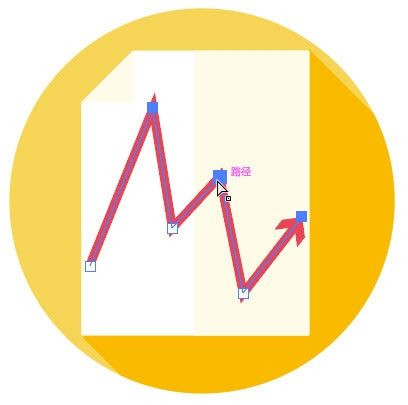

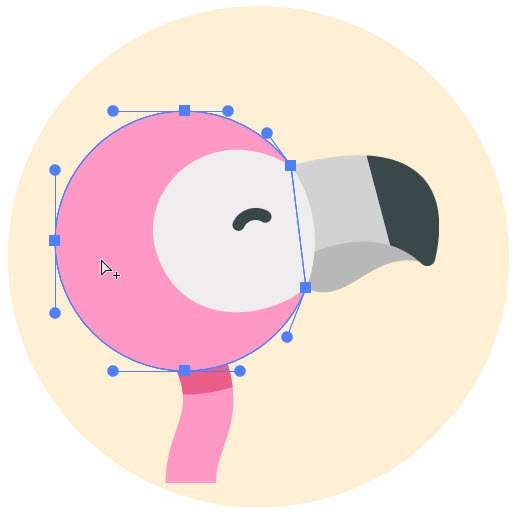

03 使用直接选择工具选取路径或锚点时，智能参考线可以帮助我们更加准确地进行选择，如图4-151和图4-152所示。

图4-151

图4-152

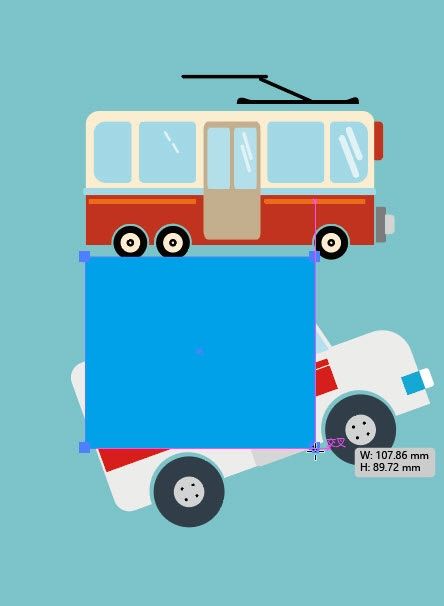

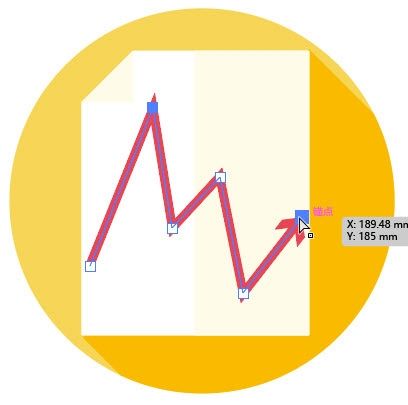

04 使用矩形工具等工具创建图形，或者使用钢笔工具绘图时，借助智能参考线可基于现有的对象来放置新的对象或锚点，如图4-153和图4-154所示。

图4-153

图4-154

4.6.10 实战：测量距离（度量工具和“信息”面板）

度量工具可以测量任意两点之间的距离，测量结果会显示在“信息”面板中。

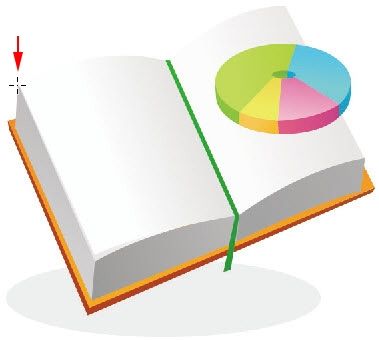

01 打开素材，如图4-155所示。选择度量工具，将鼠标指针放在需要测量的起点位置，如图4-156所示。

图4-155

图4-156

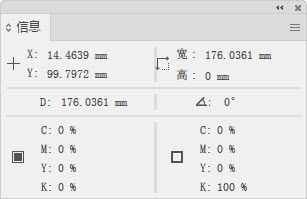

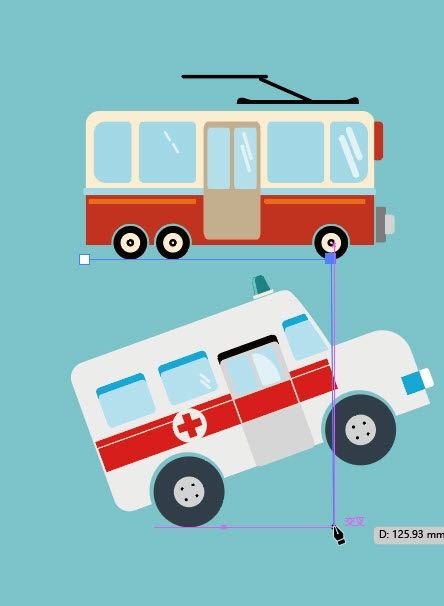

02 拖曳鼠标至测量的终点处（按住Shift键操作可以将绘制方向限制为45°的整数倍方向），如图4-157所示。放开鼠标左键后，会弹出“信息”面板，显示x轴和y轴的水平和垂直距离、绝对水平和垂直距离、总距离以及测量的角度，如图4-158所示。

图4-157

图4-158

“信息”面板

“信息”面板可以显示鼠标指针下方的区域、所选对象，以及与当前操作有关的各种信息。

使用选择工具选取对象后，X和Y分别代表所选对象的坐标位置；“宽”和“高”代表对象的宽度和高度。如果未选择任何对象，则X和Y显示的是鼠标指针的精确位置。面板下方显示所选对象的填充和描边的颜色值，以及应用于所选对象的图案、渐变或色调的名称。

使用钢笔工具、渐变工具或者移动对象时，在进行拖移的同时，“信息”面板将显示x轴和y轴坐标、距离（D）和角度（）变化。

选择比例缩放工具，进行拖曳时，会实时显示对象的宽度和高度，以及宽、高百分比。完成缩放后，会显示对象最终的宽度和高度。

使用旋转工具和镜像工具时，会显示对象中心的坐标、旋转角度（）和镜像角度（）。

使用倾斜工具时，会显示对象中心的坐标、倾斜轴的角度（）和倾斜量（）。

使用画笔工具时，会显示x轴和y轴坐标，以及当前画笔的名称。

4.6.11 实战：使用网格和透明度网格

要点

网格在对称地布置对象时非常有用。它是一种辅助工具，不能打印出来。

透明度网格也是一种网格，但不是用于对齐对象的，而是可以帮助我们查看图稿中哪些区域是透明的。了解是否存在透明区域及透明程度非常重要，因为在打印和存储包含透明区域的图稿时，必须另外设置一些选项才能保留透明区域。

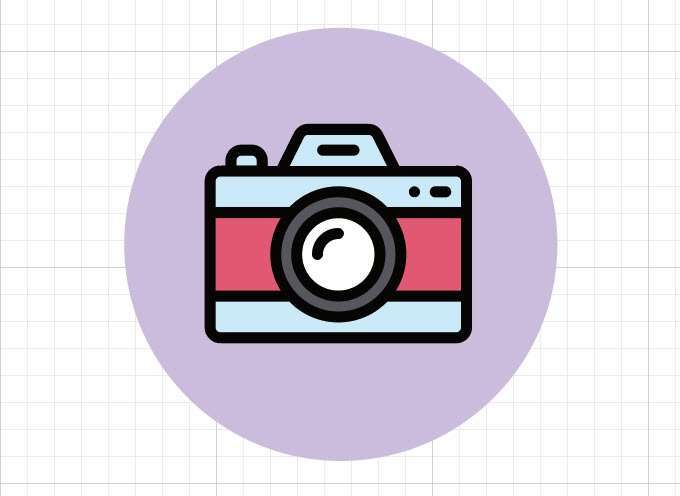

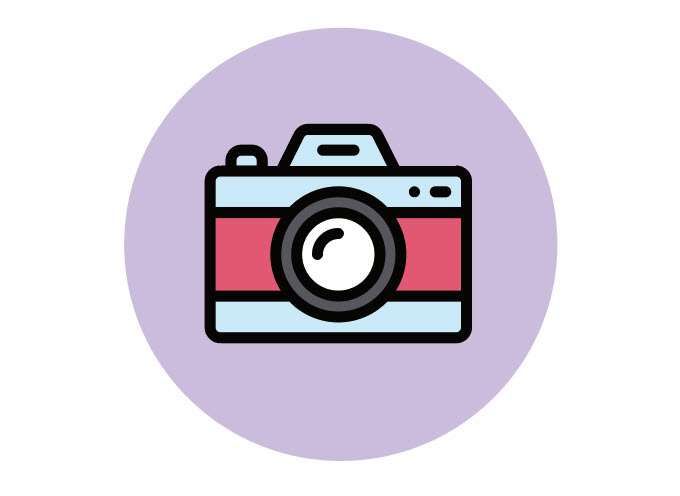

01 打开素材，如图4-159所示。执行“视图>显示网格”命令，图稿后面会显示网格，如图4-160所示。执行“视图>对齐网格”命令，启用对齐功能，如图4-161所示。

图4-159

图4-160

图4-161

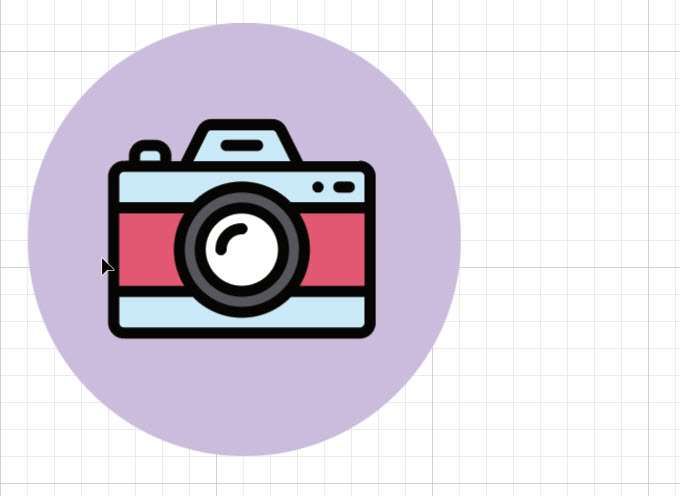

02 选择选择工具，拖曳对象进行移动时，对象会自动与网格对齐，如图4-162所示。执行“视图>隐藏网格”命令，可以隐藏网格。

图4-162

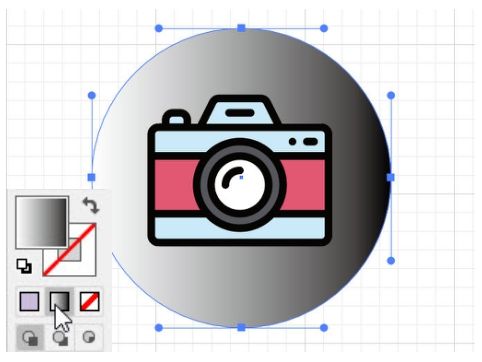

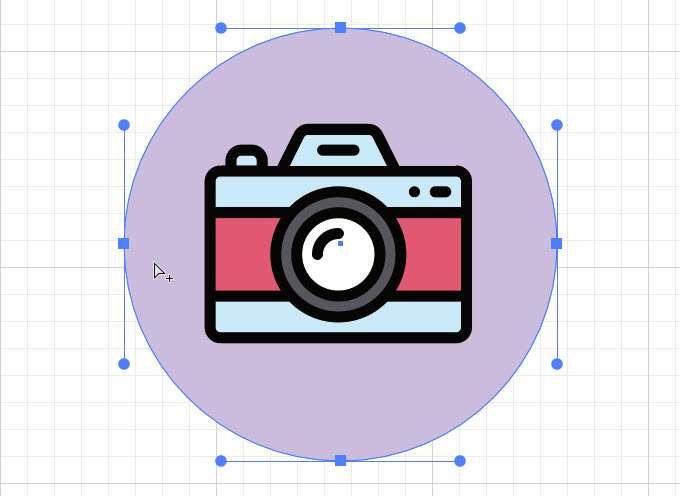

03 选择直接选择工具，单击圆形，将其选取，如图4-163所示。单击工具栏中的按钮，填充渐变，如图4-164所示。

图4-163

图4-164

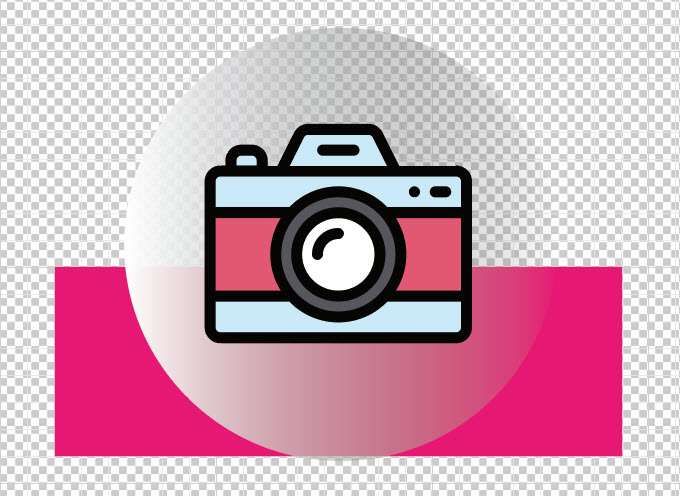

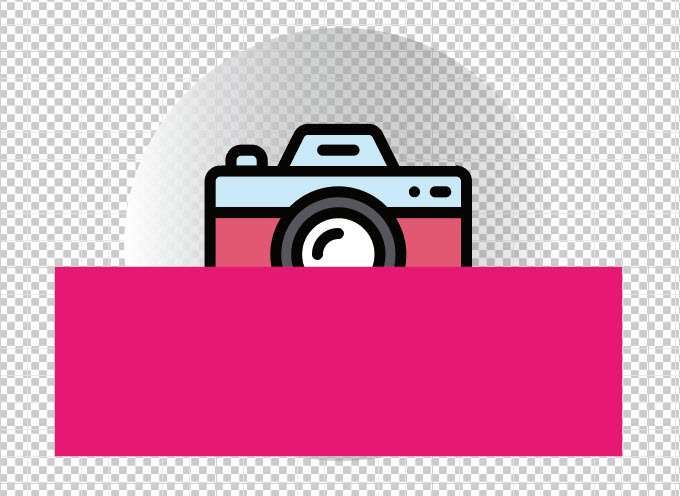

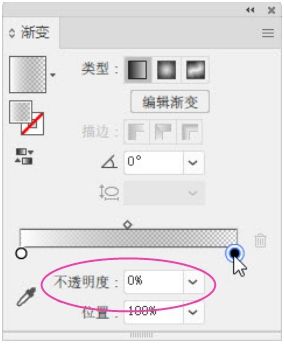

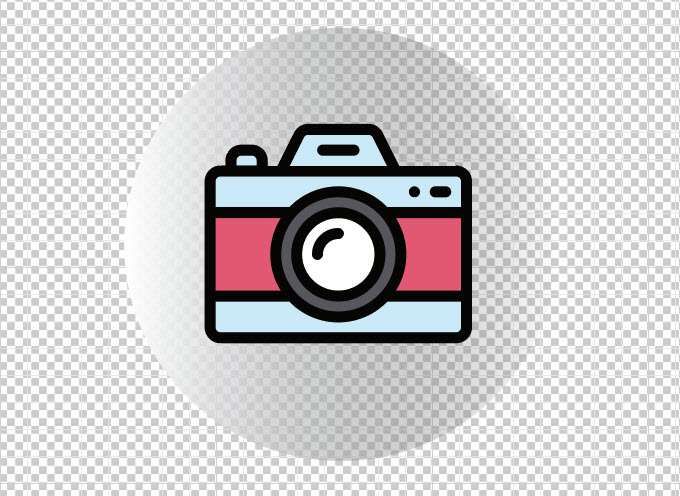

04 单击一个色标，将不透明度设置为0%，如图4-165所示。执行“视图>显示透明度网格”命令，画面中会出现灰白相间的棋盘格，即透明度网格，在它的衬托下，透明区域在哪里看得非常清楚，如图4-166所示。使用矩形工具创建矩形，填充洋红色，如图4-167所示。按Shift+Ctrl+[快捷键，移至底层，如图4-168所示。可以看到，透明区域内会显示下方对象。执行“视图>隐藏透明度网格”命令，可以隐藏透明度网格。

图4-165

图4-166

图4-167

图4-168

4.6.12 对齐点

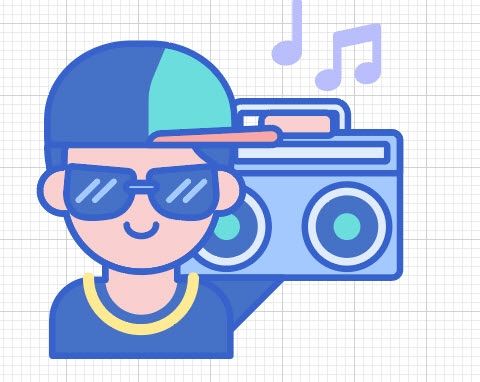

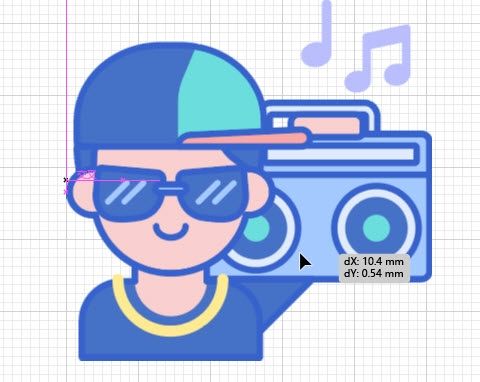

执行“视图>对齐点”命令，可以启用点对齐功能。此后移动对象时，更容易将其与锚点和参考线对齐，如图4-169和图4-170所示。

图4-169

图4-170
