Illustrator中的绘图工具并不算多，而且只能创建矩形、椭圆、多边形和星形等少量形状，但是可以通过组合的方法，用简单的图形构建新的复杂的图形，这要比使用钢笔工具绘制容易得多。下面介绍对象的组合方法。

5.3.1 实战：制作挂牌（复合路径）

如果想在图形内部挖一个“孔”出来，用复合路径操作应该是最方便和灵活的。

复合路径由一个或多个简单的图形组合而成，它们的重叠处会呈现孔洞。这些图形被自动编组，但其中的各个对象都可以单独编辑，也可以被释放出来。就是说，复合路径不会真正修改图形，是一种非破坏性的功能。

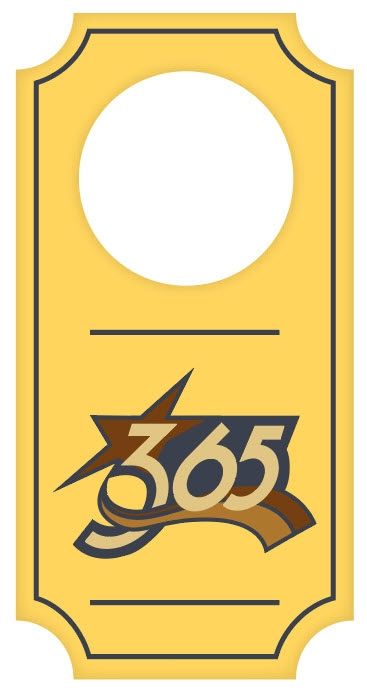

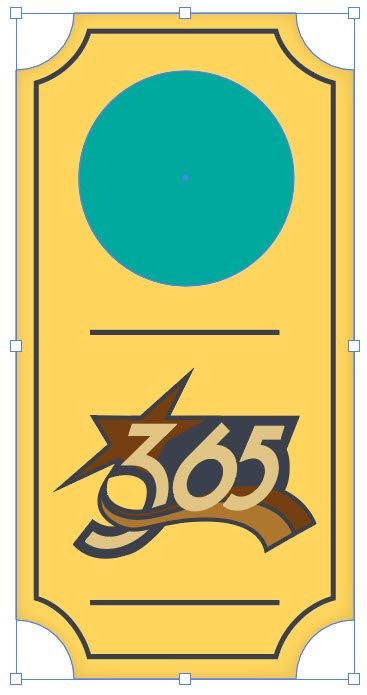

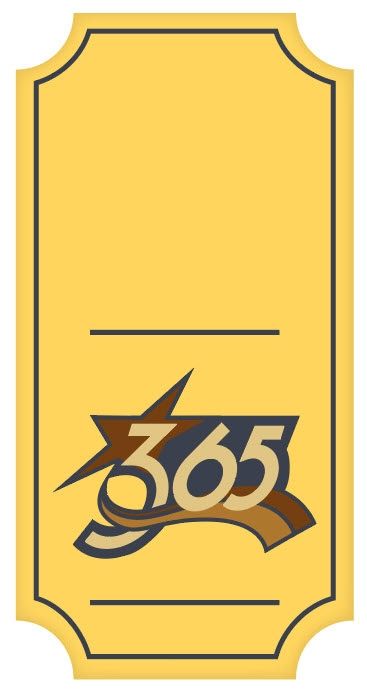

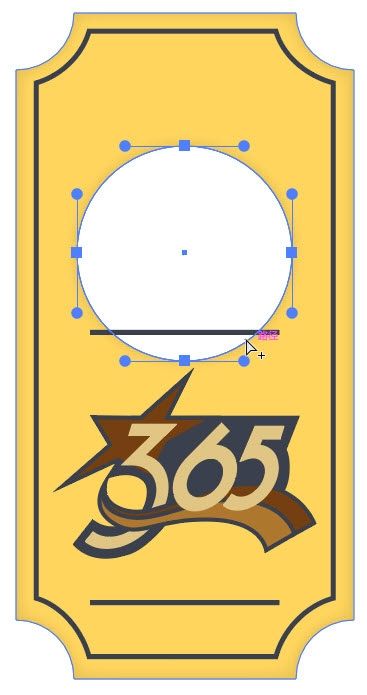

01 打开素材，如图5-152所示。选择椭圆工具，按住Shift键创建圆形，如图5-153所示。选择选择工具，按住Shift键单击后方标签，将其一同选取，如图5-154所示。

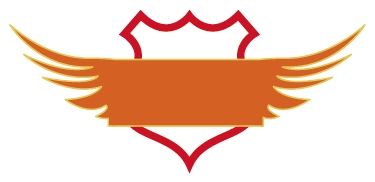

图5-152

图5-153

图5-154

02 执行“对象>复合路径>建立”命令，创建复合路径，复合路径使用最后面的对象的填充内容和样式，如图5-155所示。复合路径中的各个对象会被自动编组，并在“图层”面板中显示为“<复合路径>”，如图5-156所示。

图5-155

图5-156

03 选择编组选择工具，拖曳圆形，孔洞位置也会随之改变，如图5-157所示。此外，也可以使用锚点编辑工具对锚点进行编辑和修改。如果要释放复合路径中的图形，可以执行“对象>复合路径>释放”命令。需要注意的是，这些路径不能恢复为创建复合路径前的颜色。

图5-157

5.3.2 实战：矛盾空间图形（形状生成器工具）

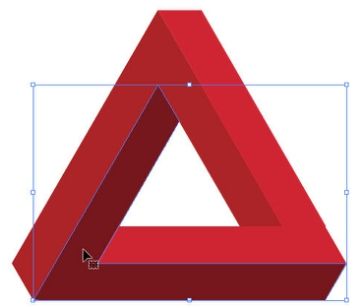

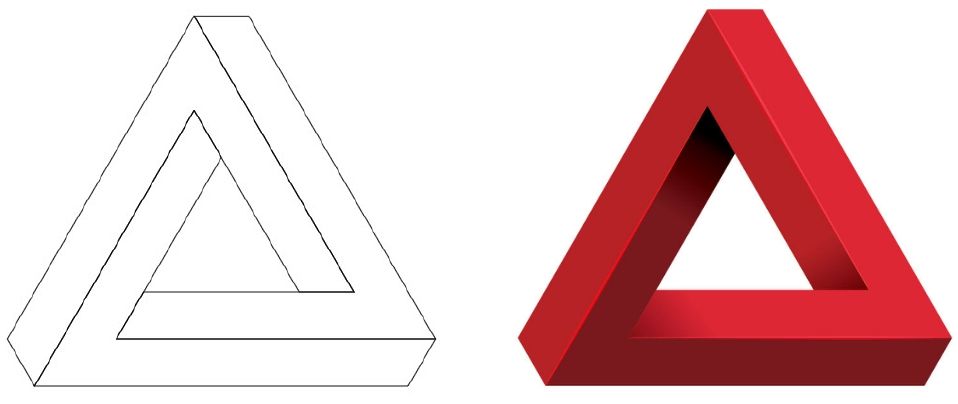

形状生成器工具可以快速合并简单的图形，或者删除图形中多余的部分。下面，我们使用该工具创建矛盾空间图形，如图5-158所示。

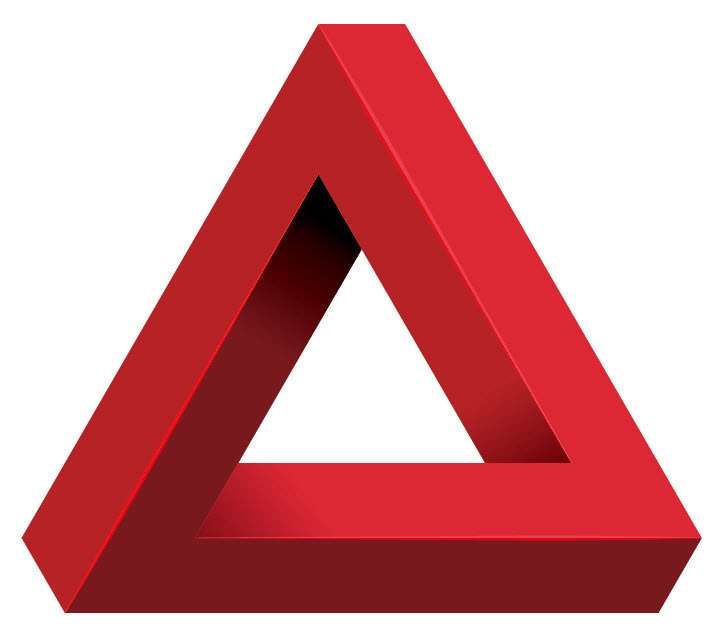

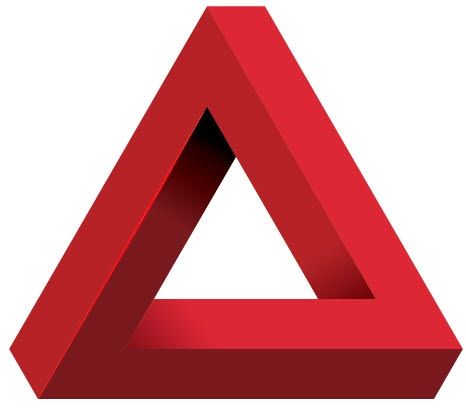

图5-158

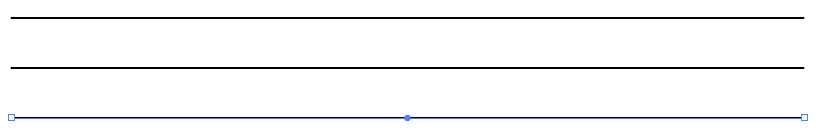

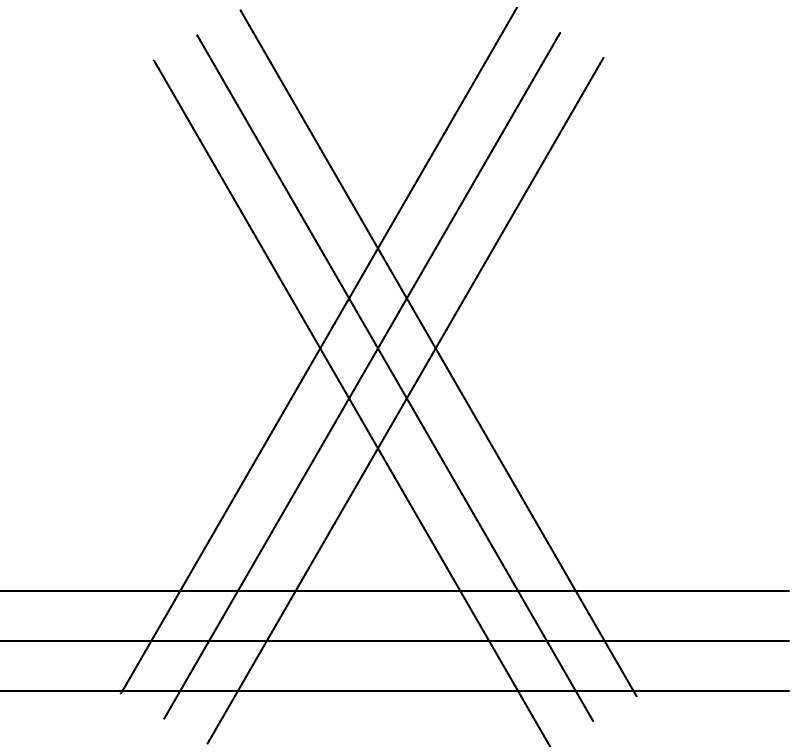

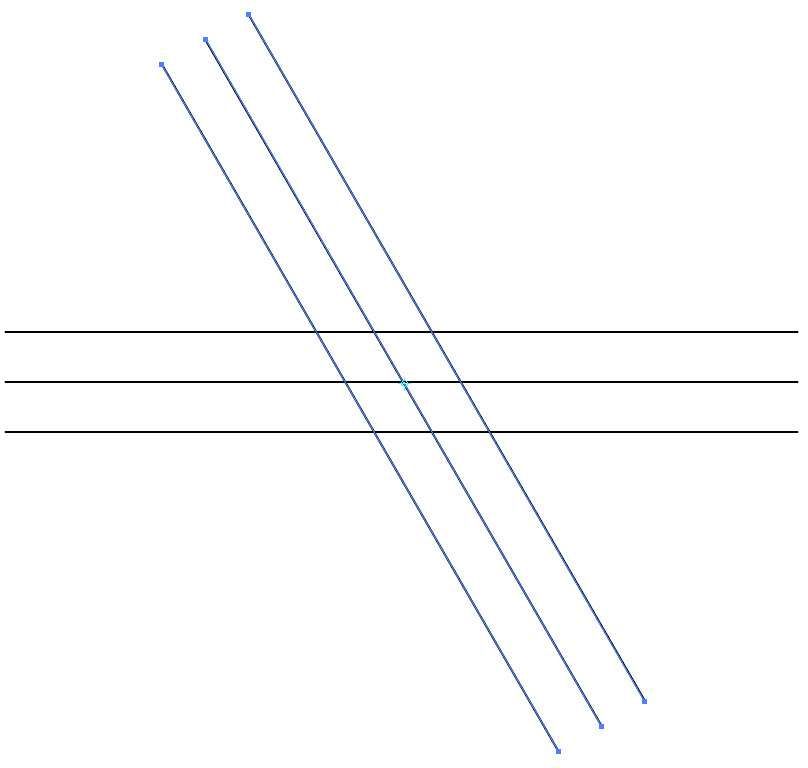

01 按Ctrl+N快捷键，打开“新建文档”对话框，使用其中的预设创建A4纸大小的文档。选择直线段工具，按住Shift键拖曳鼠标创建直线。设置描边为黑色，无填色。选择选择工具，按住Alt键拖曳直线，进行复制，如图5-159所示。按Ctrl+D快捷键，继续复制直线，如图5-160所示。

图5-159

图5-160

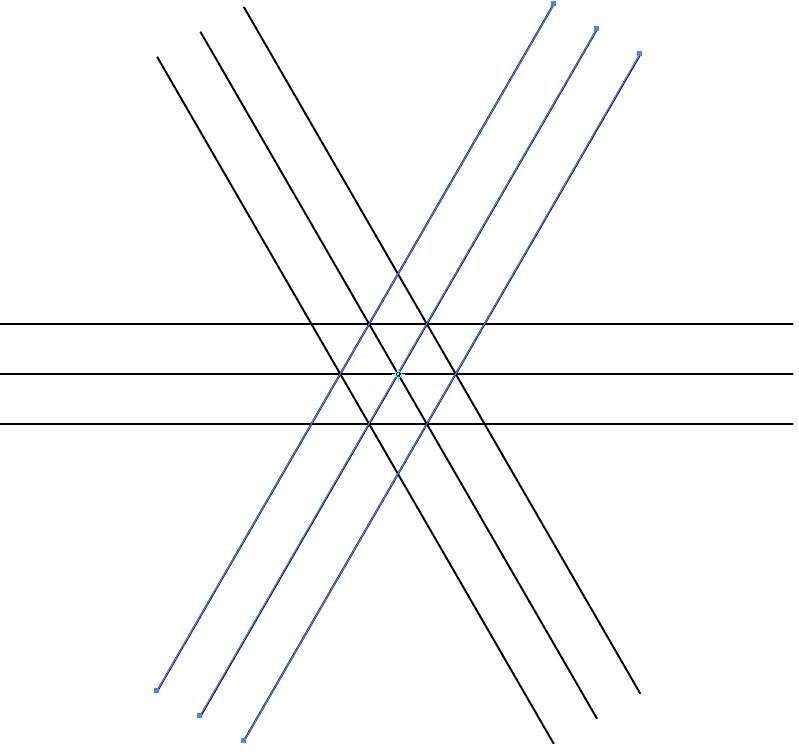

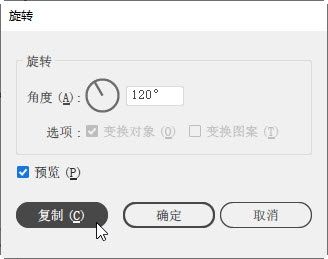

02 按住Shift键单击上面两条直线，将这3条直线一同选取。选择旋转工具，将鼠标指针放在中心点上，如图5-161所示，按住Alt键单击，弹出“旋转”对话框，设置“角度”为120°，单击“复制”按钮，如图5-162所示，旋转并复制图形，如图5-163所示。采用同样的方法，即按住Alt键在中心点上单击，弹出“旋转”对话框，设置“角度”为120°，单击“复制”按钮复制图形，如图5-164所示。

图5-161

图5-162

图5-163

图5-164

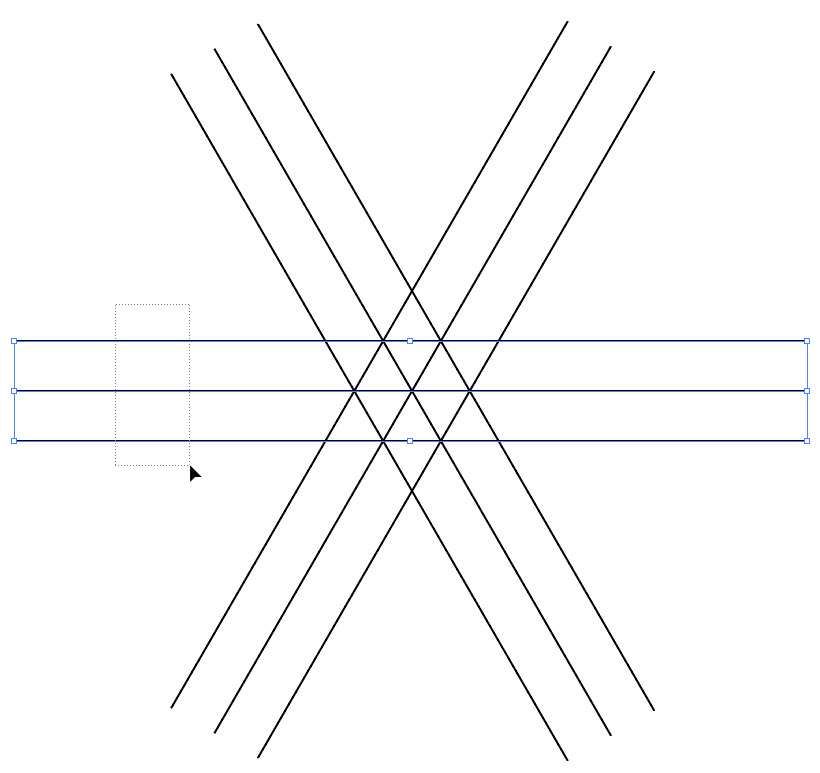

03 选择选择工具，拖出一个选框，将水平直线选取并向下拖曳，如图5-165和图5-166所示。

图5-165

图5-166

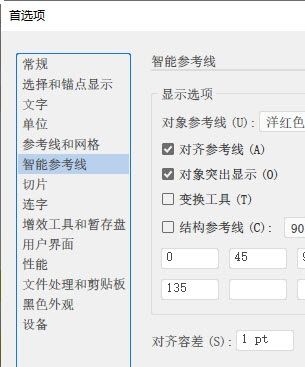

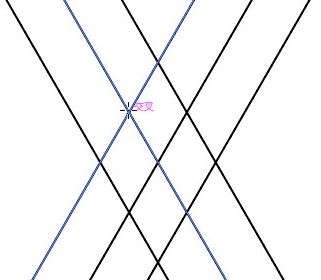

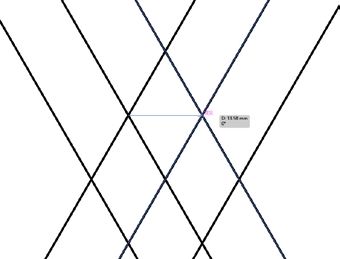

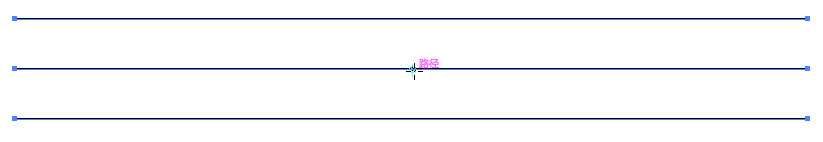

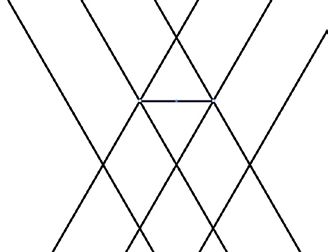

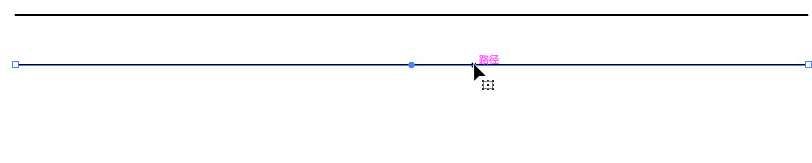

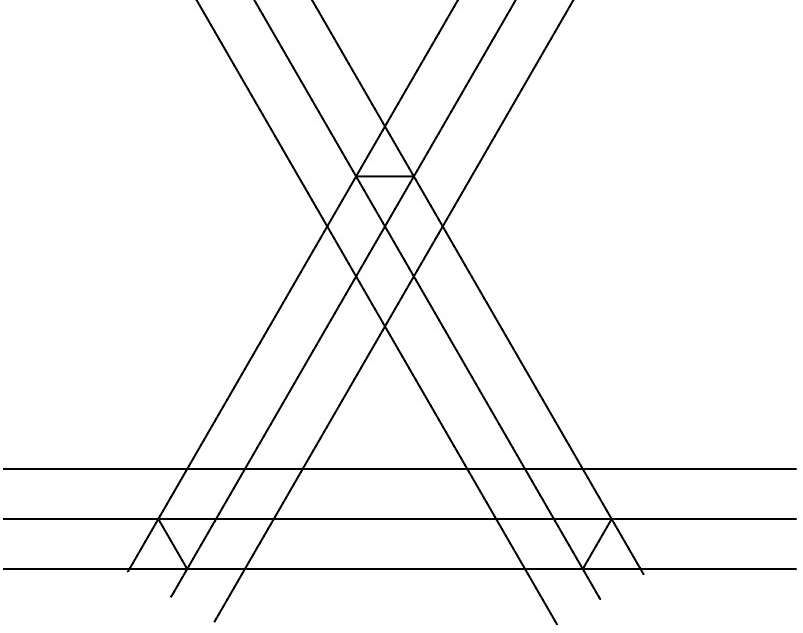

04 按Ctrl+K快捷键，打开“首选项”对话框，切换到“智能参考线”设置面板，将“对齐容差”选项设置为1 pt，如图5-167所示。选择直线段工具，将鼠标指针放在直线的交叉点上，出现提示信息（“交叉”二字）时，如图5-168所示，按住Shift键拖曳鼠标，创建直线，如图5-169和图5-170所示。采用同样的方法，在图形下方创建两条直线，如图5-171所示。

图5-167

图5-168

图5-169

图5-170

图5-171

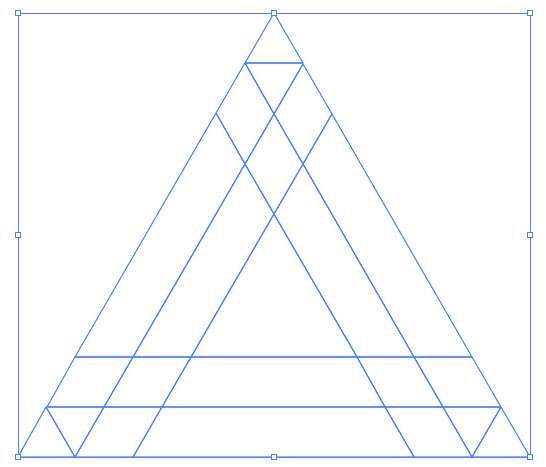

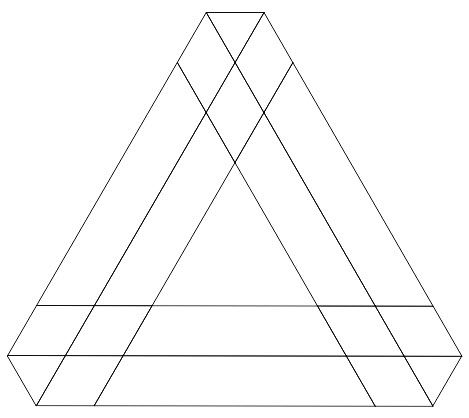

05 按Ctrl+A快捷键全选，单击“路径查找器”面板中的按钮，对图形进行分割，如图5-172所示。按Shift+Ctrl+G快捷键取消编组。选择选择工具，单击多余的图形，按Delete键删除，如图5-173所示。

图5-172

图5-173

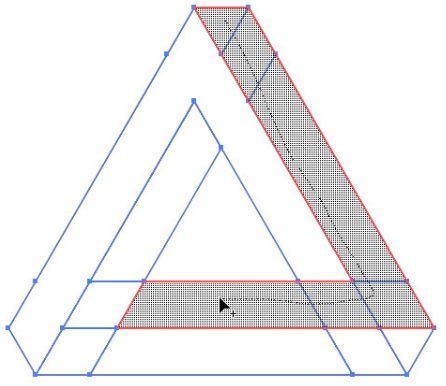

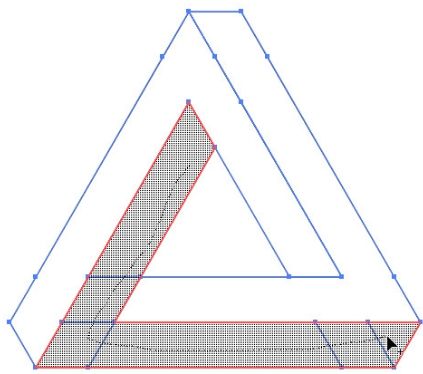

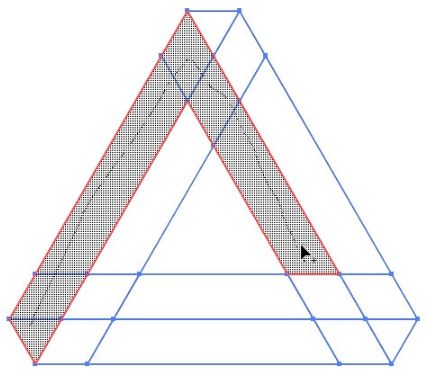

06 按Ctrl+A快捷键全选。选择形状生成器工具，将鼠标指针移动到图形上，鼠标指针变为状时，如图5-174所示，向临近的图形拖曳，将图形合并，如图5-175所示。合并出另外两个图形，如图5-176和图5-177所示。

图5-174

图5-175

图5-176

图5-177

按住Alt键（鼠标指针会变为状）单击边缘，可删除边缘。按住Alt键单击一个图形（也可是多个图形的重叠区域），则可删除图形。

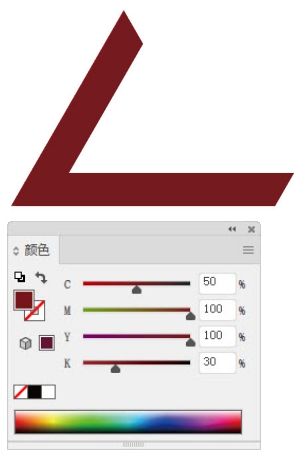

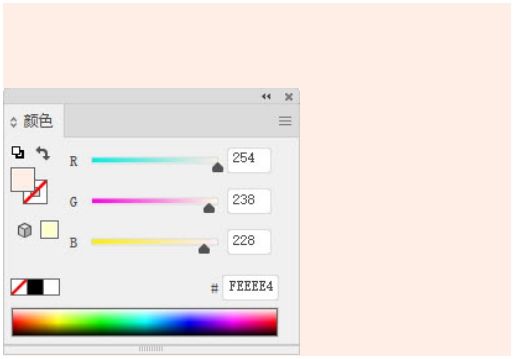

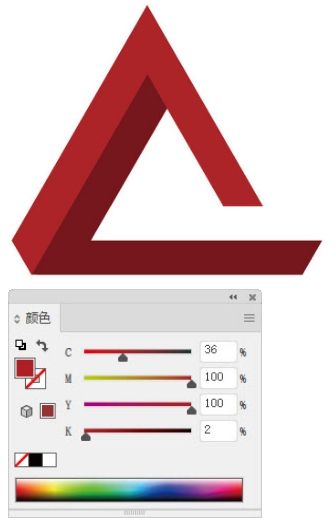

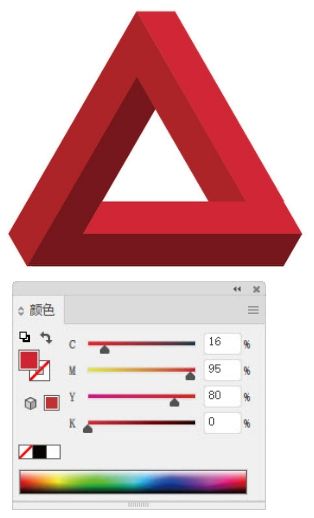

07 分别选取这3个图形，设置颜色为从深红色到浅红色，如图5-178～图5-180所示。

图5-178

图5-179

图5-180

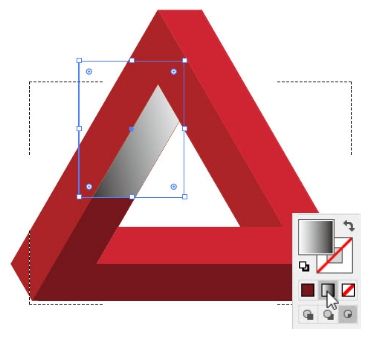

08 单击深红色图形，如图5-181所示。单击工具栏中的内部绘图按钮（参考此处），如图5-182所示。使用矩形工具创建一个矩形，它会位于红色图形内部。单击工具栏中的渐变按钮，为它填充渐变，如图5-183所示。

图5-181

图5-182

图5-183

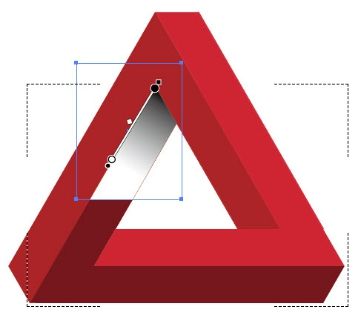

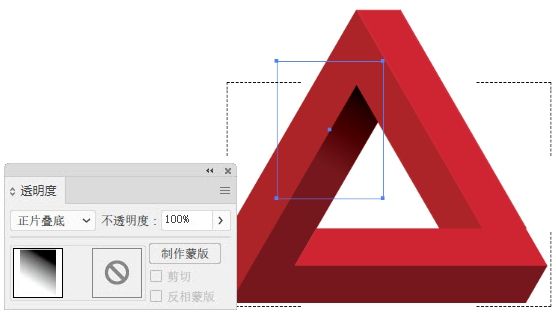

09 选择渐变工具，拖曳鼠标，调整渐变方向，如图5-184所示。在“透明度”面板中设置混合模式为“正片叠底”，使其成为图形上的阴影，如图5-185所示。单击正常绘图按钮，结束编辑。

图5-184

图5-185

10 采用同样的方法，在另外两个图形内部创建矩形，之后填充渐变并调整混合模式，制作阴影效果，如图5-186和图5-187所示。

图5-186

图5-187

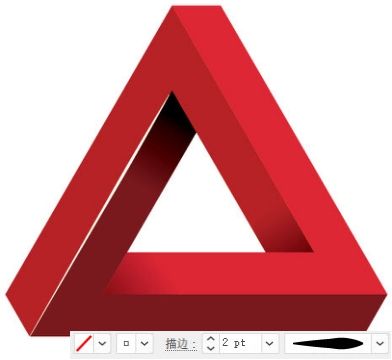

11 选择直线段工具，绘制一段直线，设置颜色为白色，并调整宽度，如图5-188所示。设置混合模式为“叠加”，在图形边缘创建高光效果，如图5-189和图5-190所示。采用同样的方法，在另外两个侧面上也绘制高光效果，如图5-191所示。

图5-188

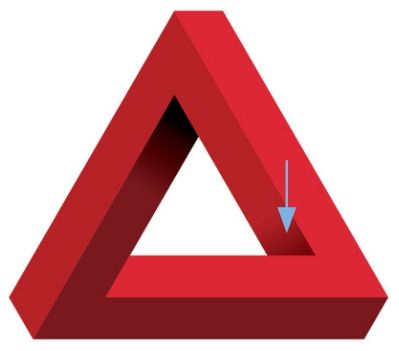

图5-189

图5-190

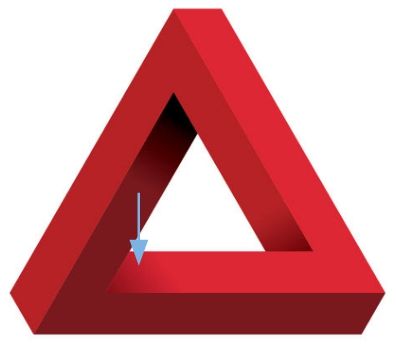

图5-191

技术看板　矛盾空间图形

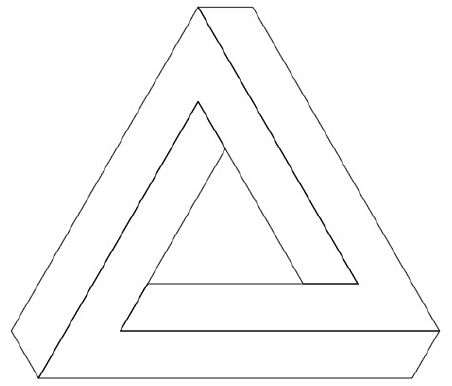

矛盾空间是创作者刻意违背透视原理，利用平面的局限性及错视凭空制造出来的空间。由于这种空间存在着不合理性，但又不容易找到矛盾所在，所以会引发人们的遐想。而在矛盾空间中出现的同视觉空间毫不相干的矛盾图形，则称为矛盾空间图形。

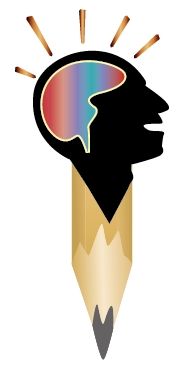

共用面

矛盾连接

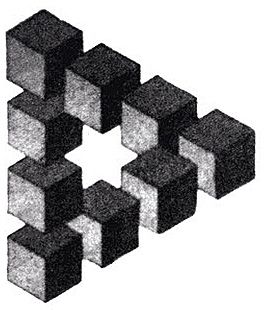

边洛斯三角形

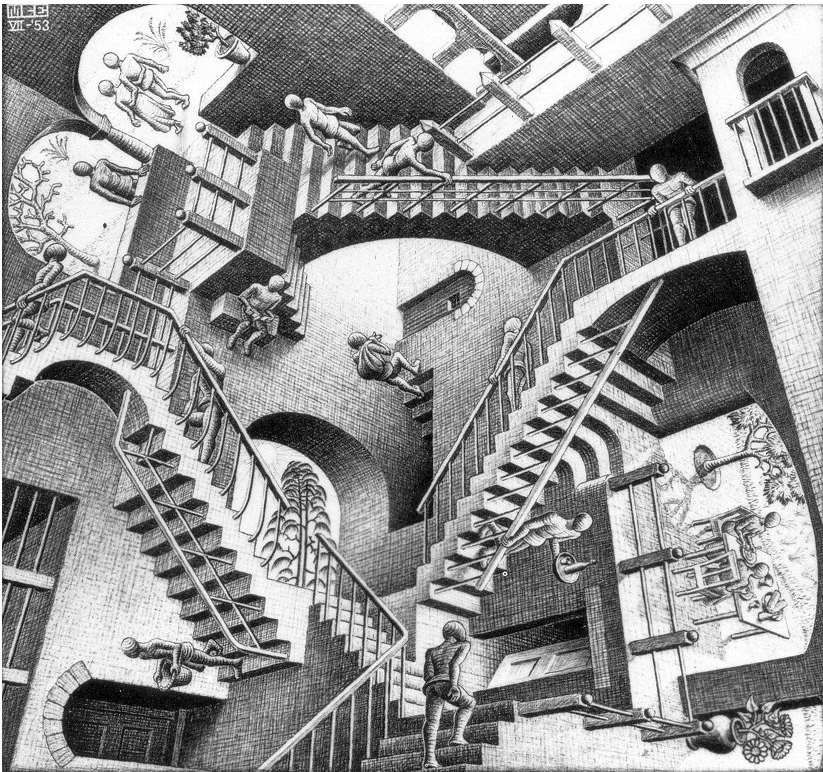

《相对性》——埃舍尔作品

形状生成器工具选项

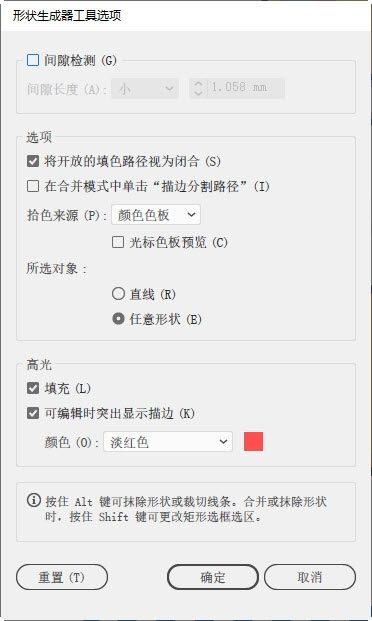

双击形状生成器工具，可以打开“形状生成器工具选项”对话框，如图5-192所示。

图5-192

间隙检测/间隙长度：勾选“间隙检测”选项后，可以在“间隙长度”下拉列表设置间隙长度，包括小（3点）、中（6点）和大（12点）。如果想要定义精确的间隙长度，可选择该下拉列表中的“自定义”选项，然后设置间隙数值，此后Illustrator会查找仅接近指定间隙长度值的间隙，因此应确保间隙长度值与实际间隙长度接近（大概接近）。例如，如果设置间隙长度为12点，然而需要合并的形状包含了3点的间隙，则Illustrator可能无法检测此间隙。
将开放的填色路径视为闭合：为开放的路径创建一个不可见的边缘以封闭图形，单击图形内部时，会创建一个形状。
在合并模式中单击“描边分割路径”：在进行合并图形操作时，单击描边可分割路径。在拆分路径时，鼠标指针会变为状。
拾色来源/光标色板预览：在“拾色来源”选项的下拉列表中选择“颜色色板”选项，可以从颜色色板中选择颜色来给对象上色，此时可勾选“光标色板预览”选项，预览和选择颜色，Illustrator会提供实时上色风格鼠标指针色板，它允许使用方向键循环选择色板面板中的颜色。选择“图稿”选项，则从当前图稿所用的颜色中选择颜色。
填充：勾选该选项后，当鼠标指针位于可合并的路径上方时，路径区域会以灰色突出显示。
可编辑时突出显示描边/颜色：勾选“可编辑时突出显示描边”选项后，当鼠标指针位于图形上方时，Illustrator会突出显示可编辑的描边。在“颜色”选项中可以修改显示颜色。
重置：单击该按钮，可以恢复为Illustrator默认的参数设置。

5.3.3 “路径查找器”面板

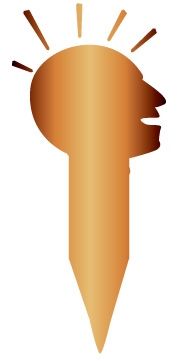

学习完复合路径和形状生成器工具，我们便掌握了挖孔、组合和删除图形的方法。在Illustrator中，图形还可用“路径查找器”面板，以其他方式和方法组合，如图5-193所示。

图5-193

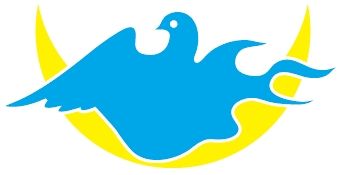

联集：将选中的多个图形合并为一个图形。合并后，轮廓线及其重叠的部分融合在一起，最前面对象的颜色决定了合并后的对象的颜色，如图5-194和图5-195所示。

图5-194

图5-195

减去顶层：用最后面的图形减去它前面的所有图形，可保留后面图形的填色和描边，如图5-196和图5-197所示。

图5-196

图5-197

交集：只保留图形的重叠部分，删除其他部分。重叠处显示为最前面图形的填色和描边，如图5-198和图5-199所示。

图5-198

图5-199

差集：只保留图形的非重叠部分，重叠部分被挖空，最终的图形显示为最前面图形的填色和描边，如图5-200和图5-201所示。

图5-200

图5-201

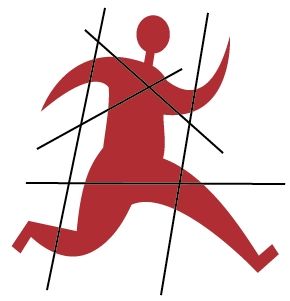

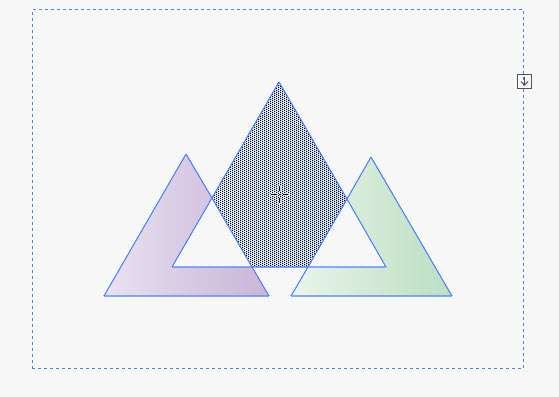

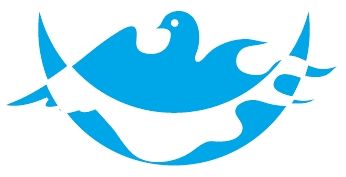

分割：对图形的重叠区域进行分割，并使之成为单独的图形。分割后的图形可保留原图形的填色和描边，且被自动编组。图5-202所示为在图形上创建的多条路径，图5-203所示为对图形进行分割后填充不同颜色的效果。

图5-202

图5-203

修边：将后面图形与前面图形重叠的部分删除，保留对象的填色，无描边，如图5-204和图5-205所示。

图5-204

图5-205

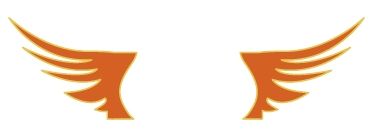

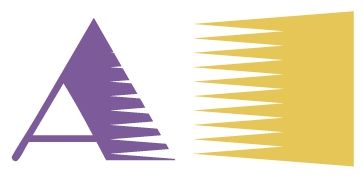

合并：不同颜色的图形合并后，最前面的图形保持形状不变，与后面图形重叠的部分被删除。图5-206所示为原图形，图5-207所示为合并后将图形移动开的效果。

图5-206

图5-207

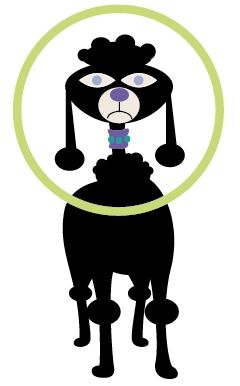

裁剪：只保留图形的重叠部分，最终的图形无描边，并显示为最后面图形的颜色，如图5-208和图5-209所示。

图5-208

图5-209

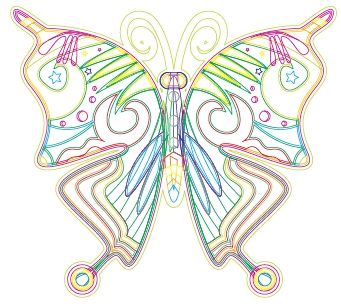

轮廓：只保留图形的轮廓，轮廓的颜色为它自身的填色，如图5-210和图5-211所示。

图5-210

图5-211

减去后方对象：用最前面的图形减去它后面的所有图形，保留最前面图形的非重叠部分及描边和填色，如图5-212和图5-213所示。

图5-212

图5-213

技术看板　路径查找器选项

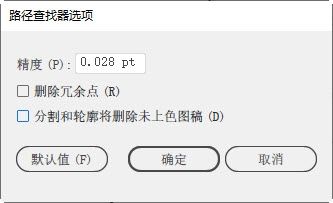

执行“路径查找器”面板菜单中的“路径查找器选项”命令，可以打开“路径查找器选项”对话框。

精度：可以影响“路径查找器”效果计算对象路径时的精确程度。计算越精确，图形越准确，但生成结果路径所需的时间就越长。
删除冗余点：删除不必要的锚点。
分割和轮廓将删除未上色图稿：单击“分割”或“轮廓”按钮时删除所选图稿中所有未填充的对象。

5.3.4 实战：光盘盘面设计

下面使用绘图工具和“路径查找器”面板，为光盘设计封面。

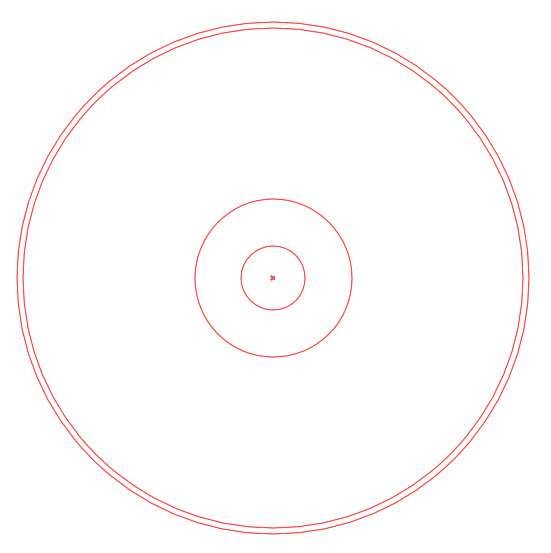

01 按Ctrl+O快捷键，打开素材，如图5-214所示，这是一个光盘模板文件，图片用4个圆形参考线概括出光盘的结构。

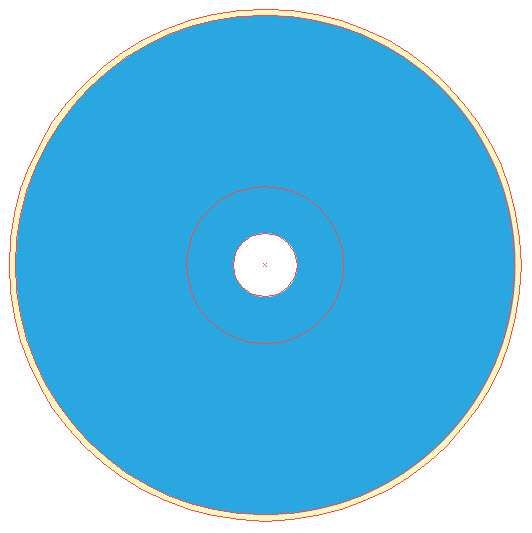

图5-214

02 单击“图层”面板底部的按钮，新建“图层2”。选择椭圆工具，根据参考线的位置，按住Shift键创建3个圆形，分别填充浅黄色、蓝色和白色，如图5-215所示。

图5-215

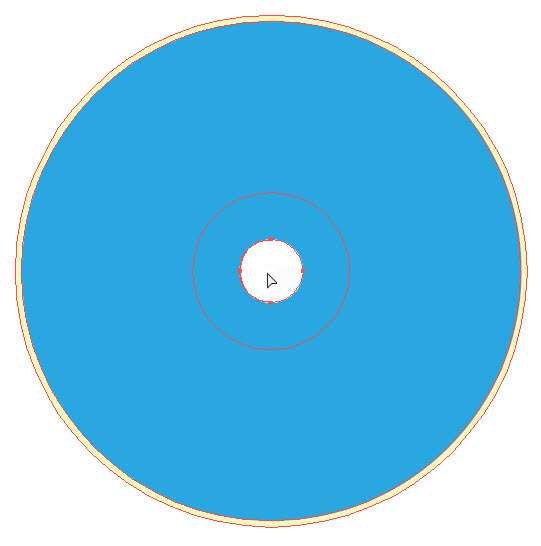

03 按Ctrl+A快捷键全选。单击“路径查找器”面板中的按钮，如图5-216所示，分割图形。选择直接选择工具，单击最小的白色圆形，如图5-217所示，按Delete键删除。

图5-216

图5-217

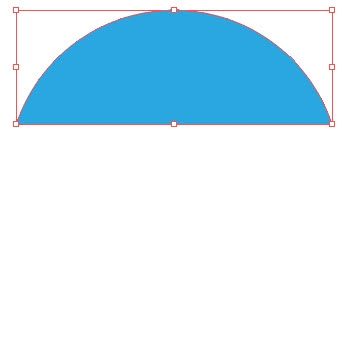

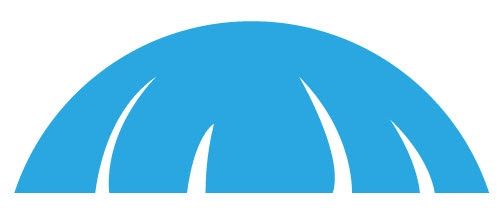

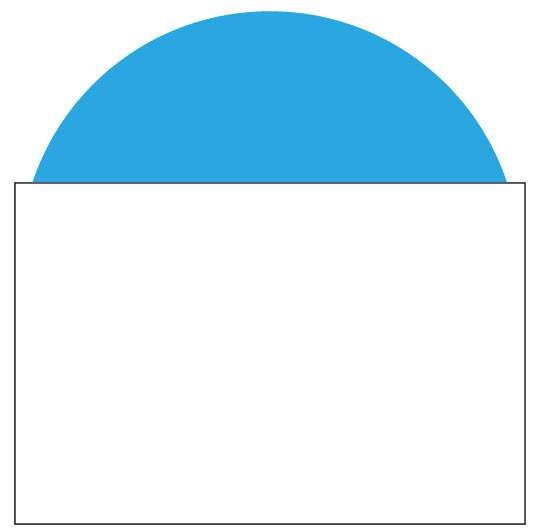

04 选取蓝色圆形，按Ctrl+C快捷键复制，在空白区域单击，之后按Ctrl+V快捷键粘贴。使用矩形工具在圆形上绘制一个矩形，如图5-218所示。选取这两个图形，单击“路径查找器”面板中的按钮，制作出一个半圆形，如图5-219所示。

图5-218

图5-219

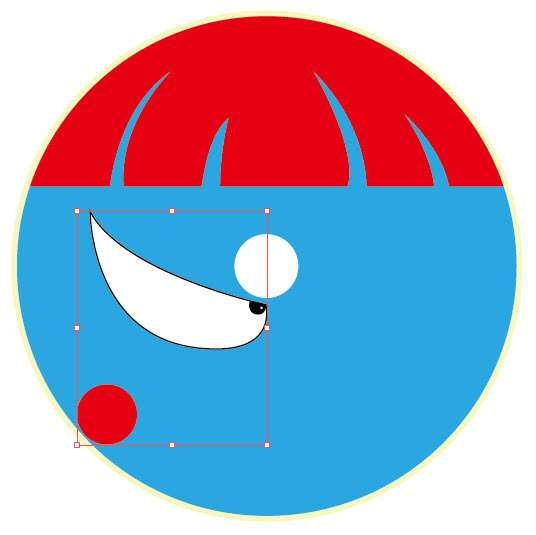

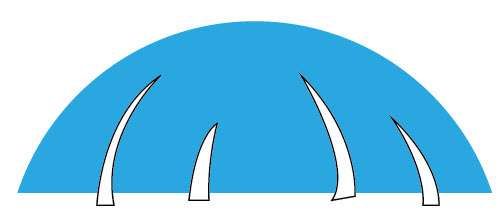

05 用钢笔工具绘制图5-220所示的4个图形。用选择工具将它们与半圆形一同选取，单击“路径查找器”面板中的按钮进行相减，做出刘海，如图5-221所示。为图形填充红色，放在光盘上方。

图5-220

图5-221

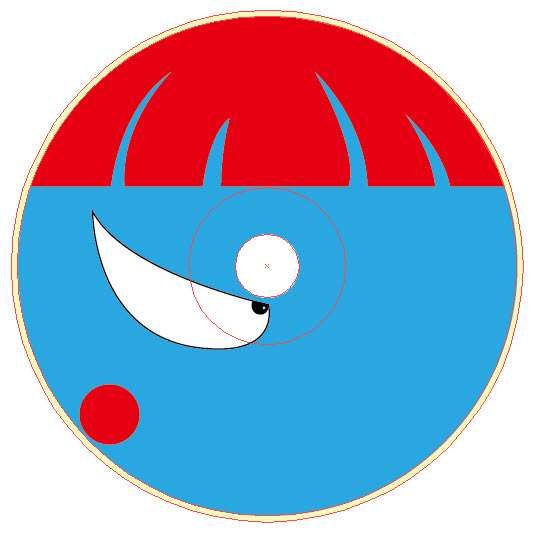

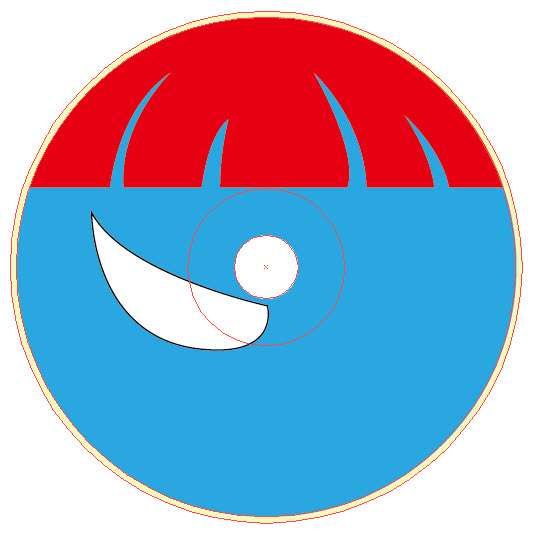

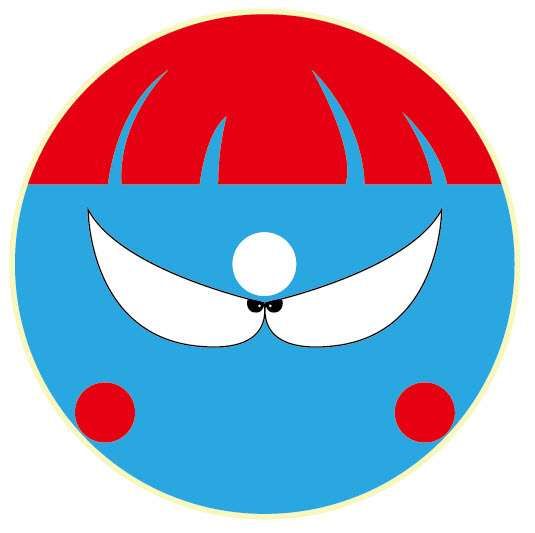

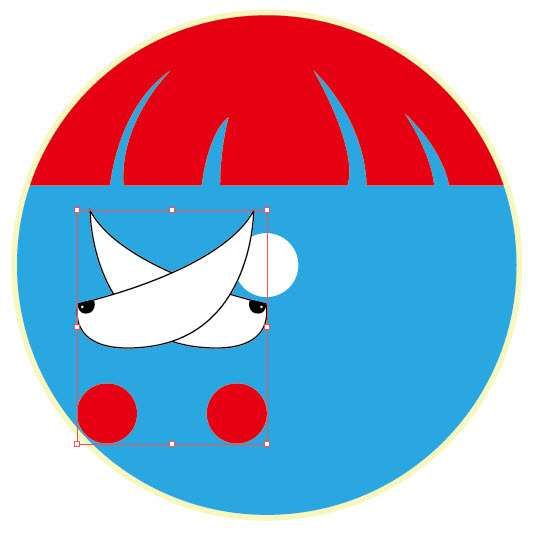

06 用钢笔工具绘制眼睛，如图5-222所示；再画出黑色的眼珠，使用椭圆工具在眼珠上绘制白色的高光，在光盘左下方绘制一个红脸蛋，如图5-223所示。

图5-222

图5-223

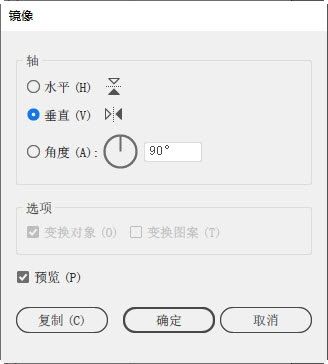

07 选取组成眼睛和红脸蛋的图形，如图5-224所示，按Ctrl+G快捷键编组。双击镜像工具，打开“镜像”对话框，选择“垂直”选项，如图5-225所示，单击“复制”按钮，复制图形并做镜像处理，如图5-226所示。按住Shift键将图形向右侧拖动，如图5-227所示。

图5-224

图5-225

图5-226

图5-227

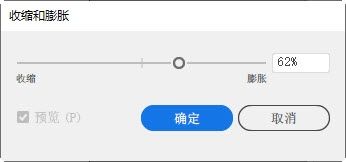

08 使用多边形工具绘制一个六边形，如图5-228所示。执行“效果>扭曲和变换>收缩和膨胀”命令，设置参数为62%，如图5-229所示，制作成花瓣效果。在它中间绘制一个白色的圆形，如图5-230所示。将花朵放在光盘盘面右侧。用钢笔工具绘制出嘴巴和汗珠图形，根据光盘盘面形状设计的卡通人物就完成了，如图5-231所示。

图5-228

图5-229

图5-230

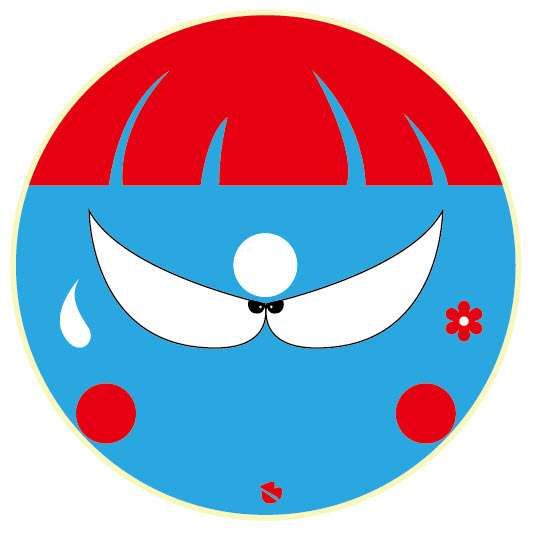

图5-231

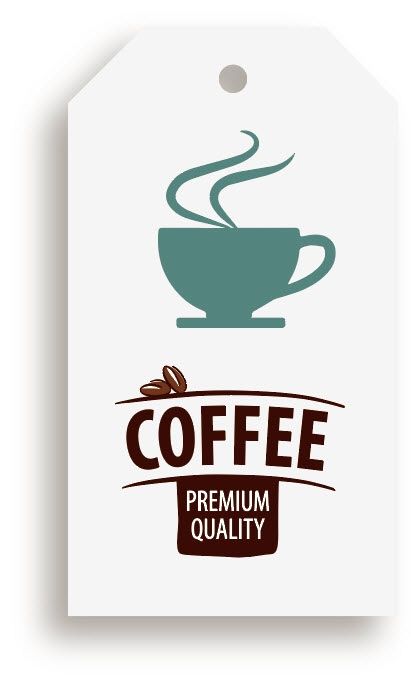

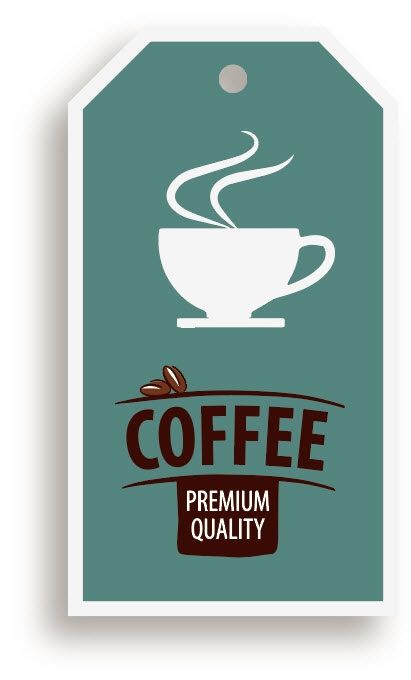

5.3.5 实战：制作咖啡标签（复合形状）

要点

在前面，我们使用“路径查找器”面板组合对象时，给原始图形造成了永久性的改变。如果按住Alt单击形状模式按钮（即第一排按钮），则会创建复合形状。复合形状中的原始图形在任何时候都可以被释放出来。因此，这是一种非破坏性的编辑方法。如果以后还想使用原始图形，可以用这种方法来处理。

创建复合形状时，它会采用底层对象的填色和透明度属性。我们可以用直接选择工具或编组选择工具选取各个对象，按住Alt单击“形状模式”选项组的按钮，修改形状模式；也可改变填色、样式或透明度属性，或者通过编辑锚点，修改对象的形状。

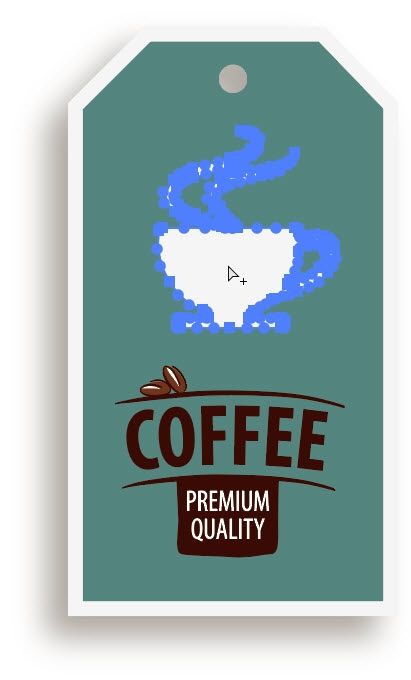

01 打开素材，如图5-232所示。选择选择工具，按住Shift键单击咖啡杯和下方的绿色标签，将它们选取，如图5-233所示。按住Alt键单击“路径查找器”面板中的按钮，创建复合形状，如图5-234所示。在“图层”面板中，复合形状以组形式存在，名称为“复合形状”，如图5-235所示。

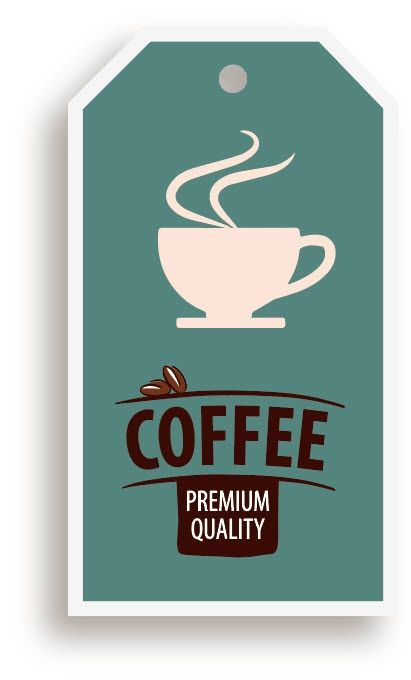

图5-232

图5-233

图5-234

图5-235

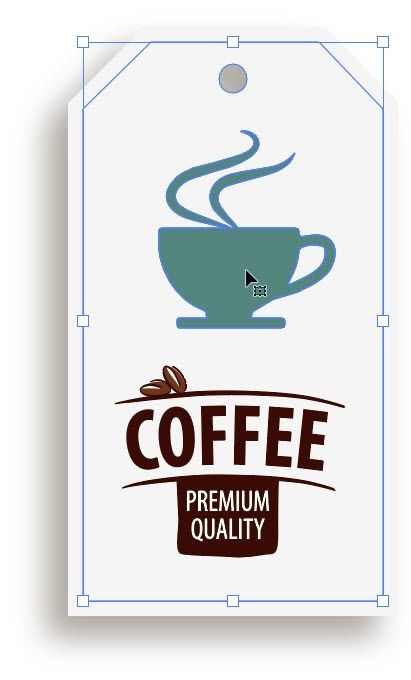

02 选择编组选择工具，在咖啡杯上单击，将其选取，如图5-236所示。按住Alt键单击“路径查找器”面板中的按钮，即可修改所选图形的形状模式，如图5-237所示。

图5-236

图5-237

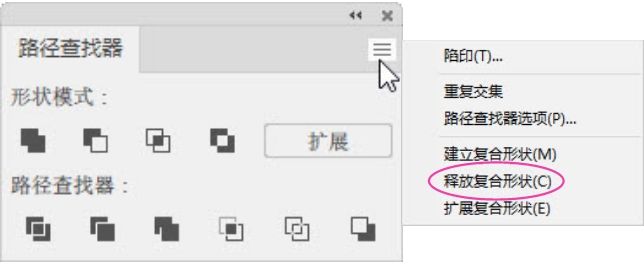

03 使用选择工具选取复合形状，如图5-238所示。如果想将它们创建为永久性的图形，可以单击“路径查找器”面板中的“扩展”按钮，删除多余的路径。如果想释放复合形状，即将原有图形分离出来，可以打开“路径查找器”面板菜单，选择“释放复合形状”命令，如图5-239所示。其中的各个对象可以恢复为创建前的填充内容和样式。

图5-238

图5-239

提示

图形、路径、编组对象、混合、文本、封套扭曲对象、变形对象、复合路径、其他复合形状等都可以用来创建复合形状。由于要保留原始图形，复合形状要比复合路径生成的文件大，并且在显示包含复合形状的文件时，计算机要一层一层地从原始对象读到现有的结果，屏幕的刷新速度会变慢。如果制作简单的挖空效果，最好用复合路径。

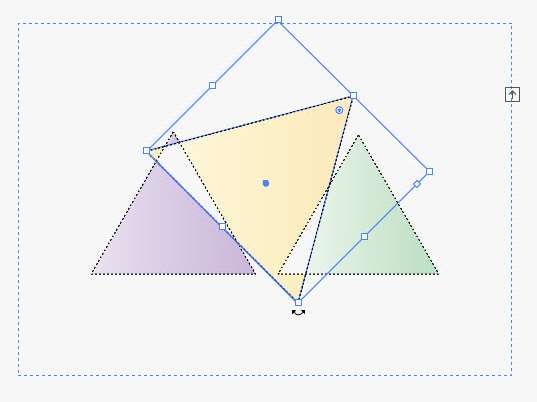

5.3.6 Shaper工具

绘图

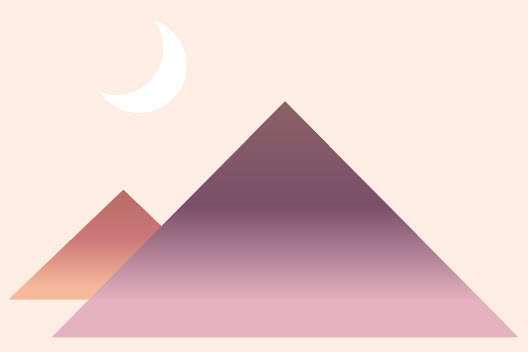

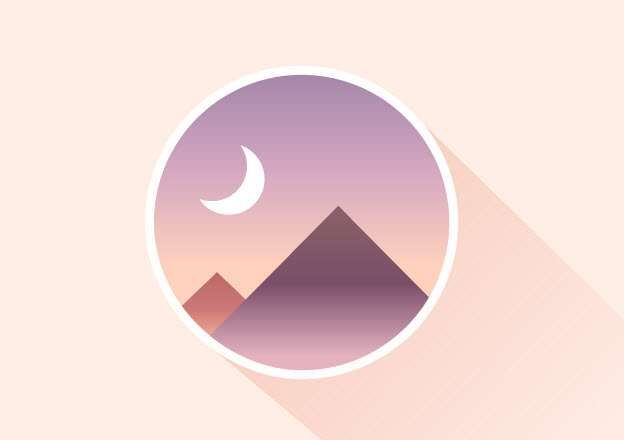

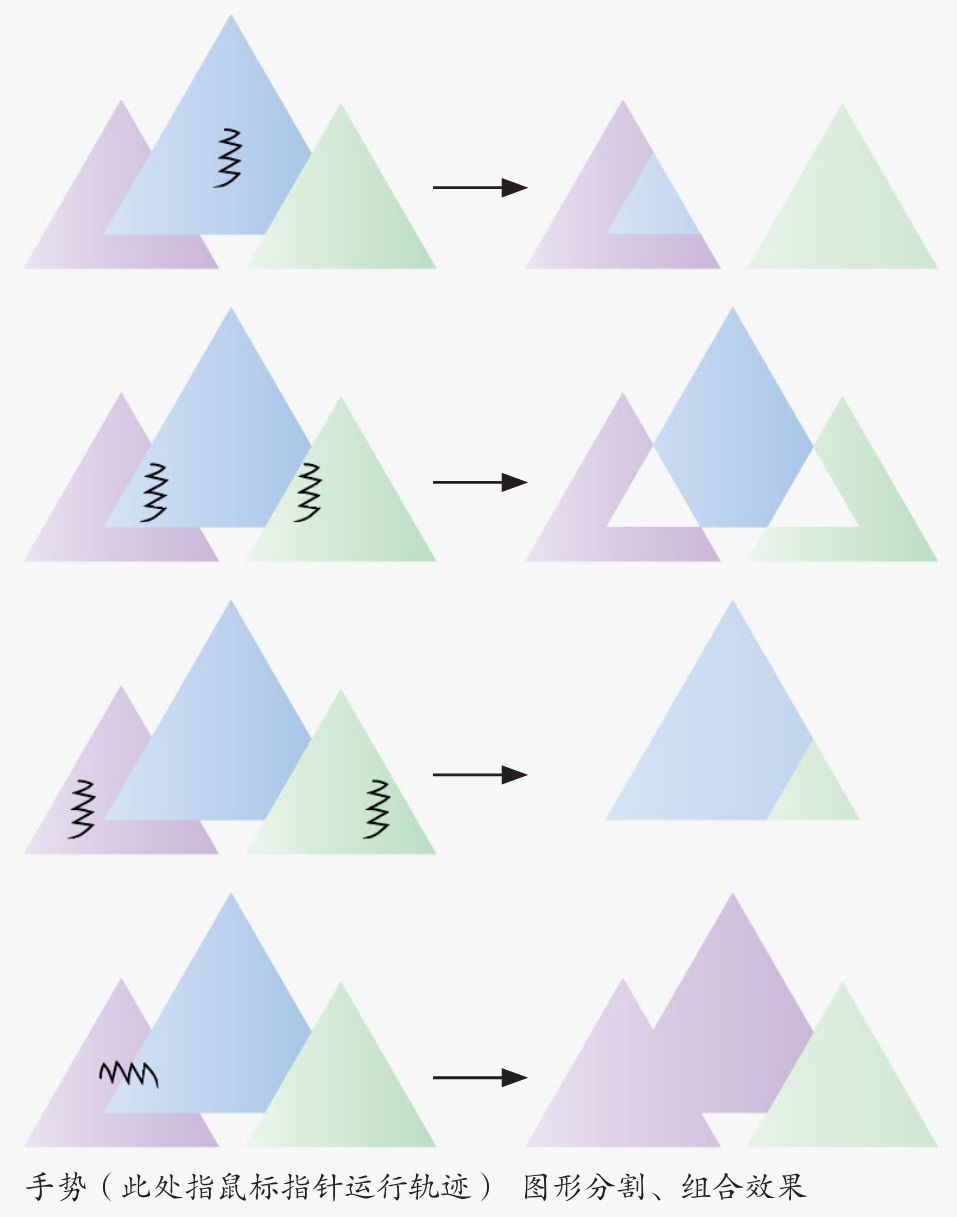

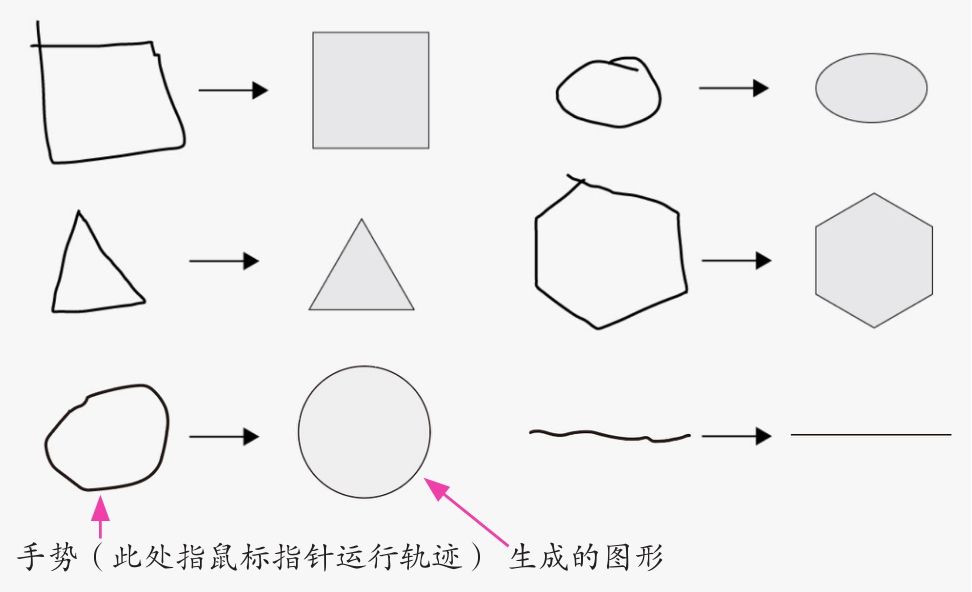

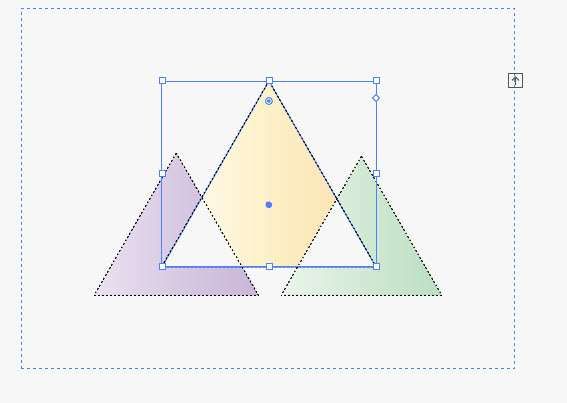

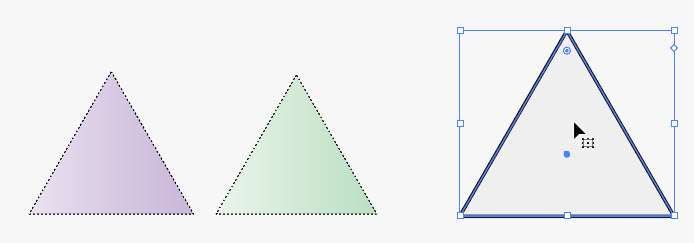

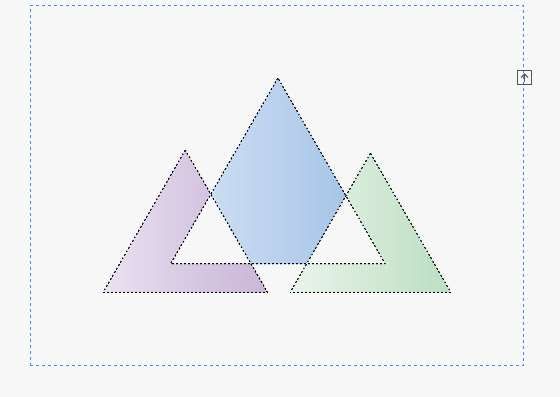

与其他工具相比，Shaper工具显得很特别，因为它有“灵性”——能识别我们的手势，并根据手势生成实时形状。例如，我们画一个歪歪扭扭的方框，它会“善解人意”地将其变成规规矩矩的正方形，如图5-240所示。此外，矩形、圆形、椭圆、三角形、多边形和直线，也都能用它轻松地绘制出来。这样我们便省了不少事，不用再切换其他工具了。
