在工作中，我们常常会接到一些描摹Logo、图案、纹理，或依照图片绘制矢量图的任务，即基于图像绘制矢量图。图像描摹功能为此类任务提供了快捷方法，它能从位图（如照片、网络上的图片等）中生成矢量图，让照片、图片等瞬间变为矢量图稿，这样我们便可轻松地在该图稿的基础上绘制新图稿。

2.8.1 “图像描摹”面板

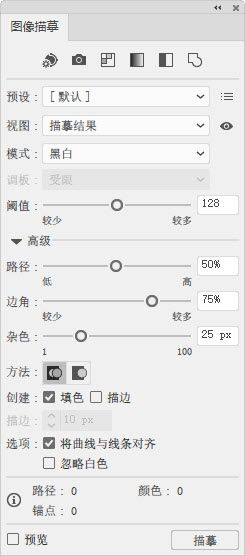

选取图像，如图2-396所示。打开“图像描摹”面板，如图2-397所示。单击面板底部的“描摹”按钮，或执行“对象>图像描摹>建立”命令，可以使用默认的描摹选项描摹图像。进行描摹后，通过该面板或“控制”面板可随时修改描摹结果。

图2-396

图2-397

• 指定描摹预设：面板顶部的一排图标是根据常用工作流命名的快捷图标。单击其中的一个预设，可描摹图像，如图2-398所示，及设置实现相关描摹结果所需的全部选项。

图2-398

• 预设：可以选择一个预设描摹图像。单击该选项右侧的按钮，可以将当前的设置参数保存为一个描摹预设。以后要使用该预设描摹对象时，可在“预设”下拉列表中选择它。

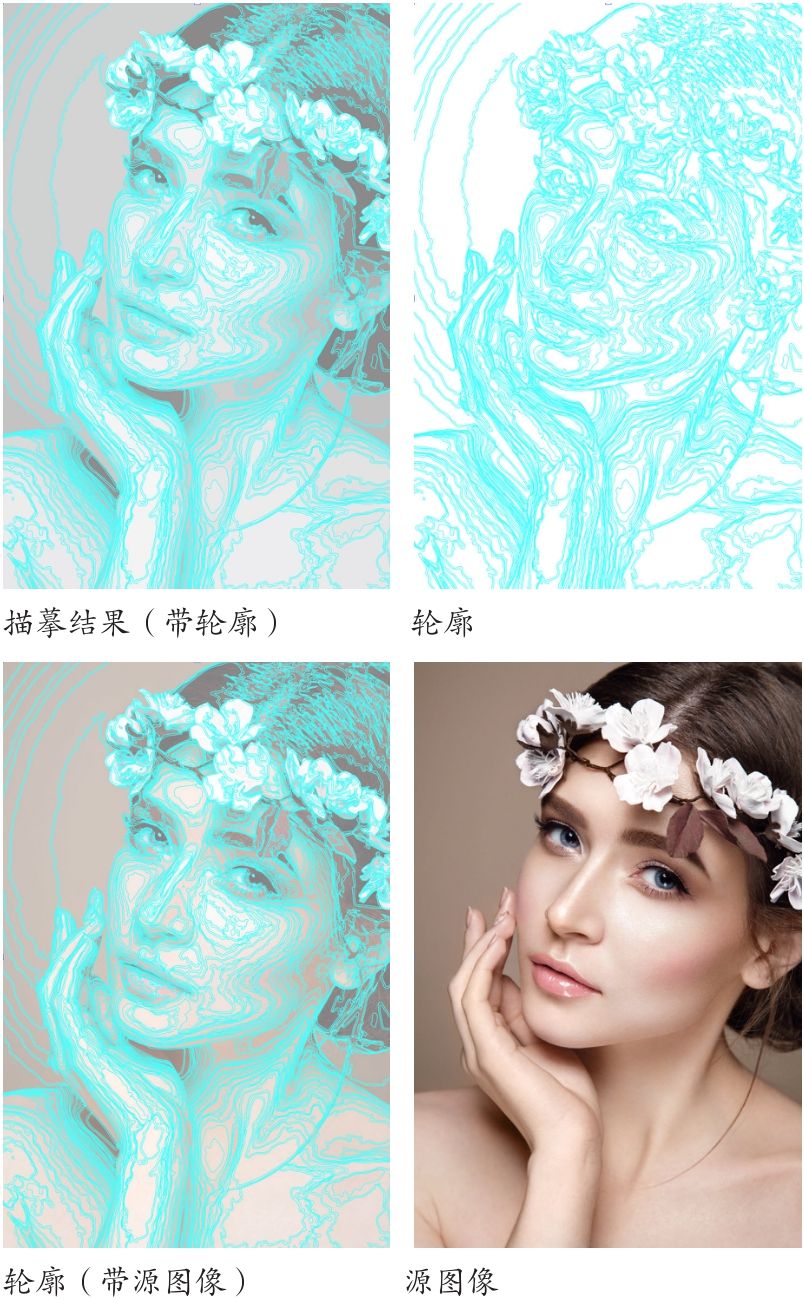

• 视图：图像描摹对象由原始图像（位图）和描摹结果（矢量图）两部分组成。在默认状态下，只显示描摹结果。在该选项的下拉列表中可以修改对象的显示状态，如图2-399所示。单击该选项右侧的眼睛图标，可以显示原始图像。

图2-399

• 模式/阈值：用来设置描摹结果的颜色模式，包括“彩色”“灰度”和“黑白”。选择“黑白”时，可以设置“阈值”，所有比该值亮的像素转换为白色，比该值暗的像素转换为黑色。

• 调板：指定用于从原始图像生成彩色或灰度描摹的调板。该选项仅在“模式”被设置为“彩色”和“灰度”时可用。

• 颜色：可以指定颜色数量。

• 路径：控制描摹形状和原始像素形状间的差异。较低的值创建较紧密的路径拟和；较高的值创建较疏松的路径拟和。

• 边角：指定侧重角点。该值越大，角点越多。

• 杂色：指定描摹时忽略的区域（以像素为单位）。该值越大，杂色越少。

• 方法：单击邻接按钮，可创建木刻路径，即一个路径的边缘与其相邻路径的边缘完全重合；单击重叠按钮，则各个路径与其相邻路径稍有重叠。

• 填色/描边：勾选“填色”选项，可在描摹结果中创建填色区域。勾选“描边”选项并在下方的选项中设置描边粗细值，可在描摹结果中创建描边路径。

• 将曲线与线条对齐：指定略微弯曲的曲线是否被替换为直线。

• 忽略白色：指定白色填充区域是否被替换为无填充。

技术看板　使用色板库描摹图像

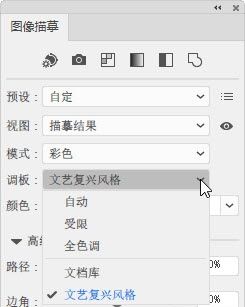

在Illustrator中，可以使用色板库中的颜色对图像进行描摹。操作时，首先在“窗口>色板库”菜单中选择一个色板库，将其打开；然后选取图像，在“图像描摹”面板的“模式”下拉列表中选择“彩色”选项，在“调板”下拉列表中选择该色板库；然后单击“描摹”按钮即可。

打开色板库

选取色板库

描摹图像

此外，使用参考此处的方法创建自定义的色板库以后，将其打开，用上述方法在“调板”下拉列表中选择它，便可用自定义的色板库描摹图像。

2.8.2 实战：制作粒子消散特效

要点

粒子系统是三维计算机图形学中模拟模糊现象、呈现物理运动规律的特殊技术。例如，可以模拟火、爆炸、烟、水流、火花、落叶、云、雾、雪、尘、流星尾迹、发光轨迹等视觉效果。下面我们用Illustrator中的效果和图像描摹功能制作一个粒子发散特效，如图2-400所示。

图2-400

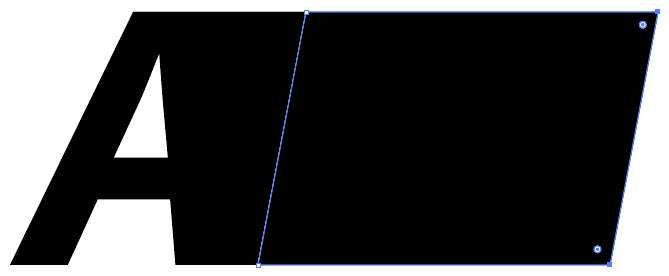

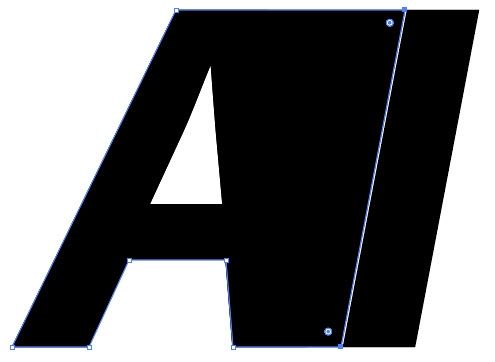

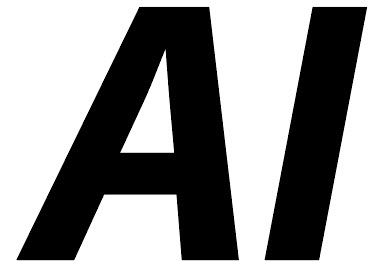

01 使用文字工具创建文字，如图2-401和图2-402所示。执行“文字>创建轮廓”命令，将文字轮廓化。使用直接选择工具分别移动“A”和“I”右侧的锚点，将文字拉宽，如图2-403和图2-404所示。

图2-401

图2-402

图2-403

图2-404

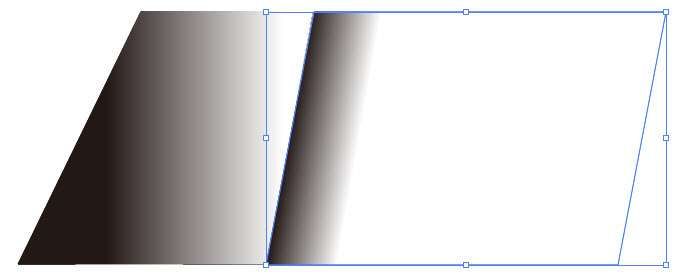

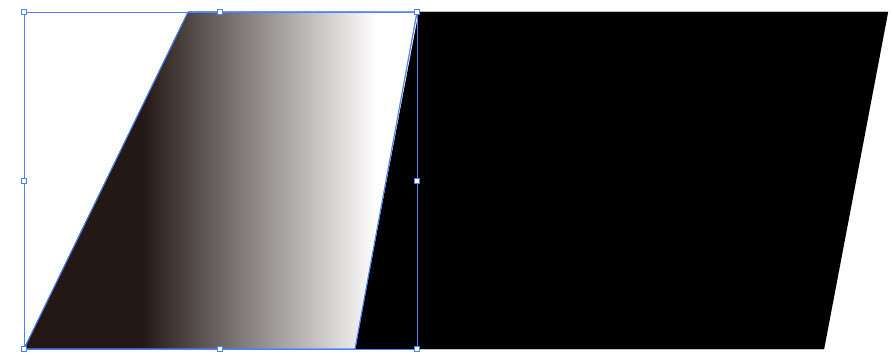

02 使用钢笔工具绘制两个图形，分别将“A”和“I”覆盖住，之后填充黑白线性渐变，如图2-405～图2-408所示。

图2-405

图2-406

图2-407

图2-408

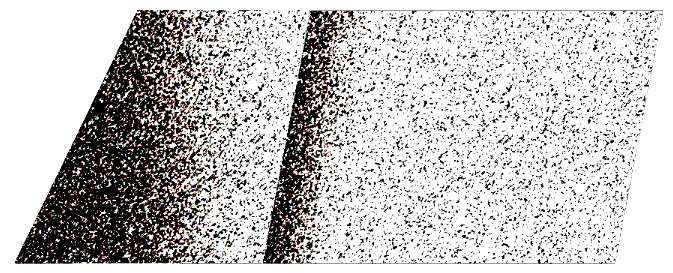

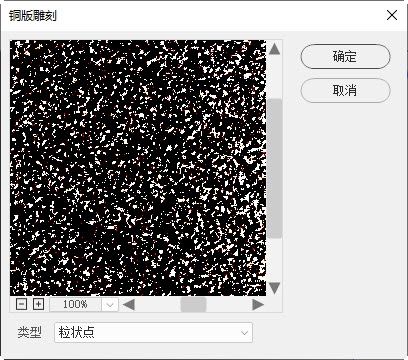

03 选取这两个图形，执行“效果>像素化>铜板雕刻”命令，打开“铜板雕刻”对话框，在“类型”下拉列表中选择“粒状点”选项，如图2-409和图2-410所示。

图2-409

图2-410

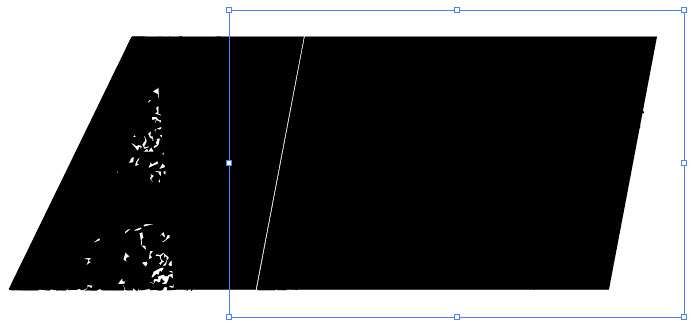

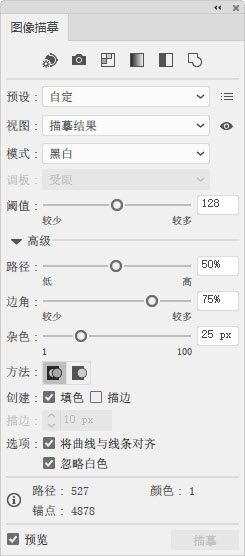

04 执行“对象>扩展外观”命令，将对象扩展为图形。选取“A”上方的图形，单击“控制”面板中的“图像描摹”按钮，然后在“图像描摹”面板中设置参数，如图2-411和图2-412所示。

图2-411

图2-412

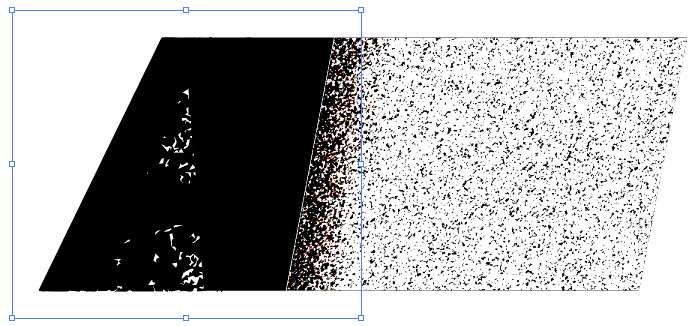

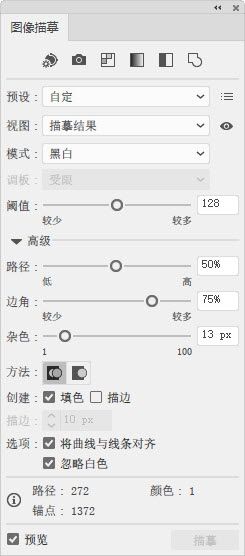

05 选取“I”上方的图形，用同样的方法进行图像描摹，如图2-413和图2-414所示。

图2-413

图2-414

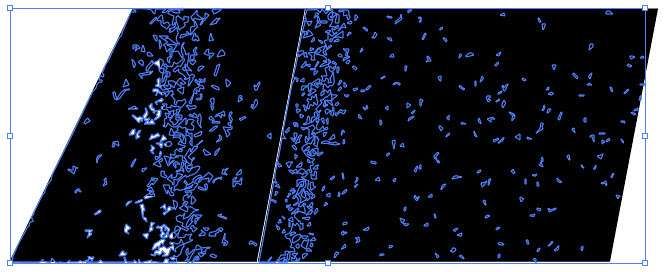

06 选取这两个图形，执行“对象>扩展”命令，将对象扩展为图形。单击“路径查找器”面板中的按钮，如图2-415所示，将所有图形合并，如图2-416所示。执行“对象>复合路径>建立”命令，创建复合图形。

图2-415

图2-416

07 按Ctrl+A快捷键全选，按Ctrl+7快捷键创建剪切蒙版，如图2-417所示。

图2-417

2.8.3 实战：制作宠物食品店Logo

在本实战中，我们用Photoshop中的调色功能和滤镜，以及Illustrator的图像描摹、文字、封套扭曲功能制作一个宠物食品店Logo，如图2-418所示。

图2-418

01 首选运行Photoshop。按Ctrl+O快捷键，打开图像素材，如图2-419所示。执行“滤镜>锐化>USM锐化”命令，对图像细节进行锐化，让毛发细节更加清晰，如图2-420和图2-421所示。

图2-419

图2-420

图2-421

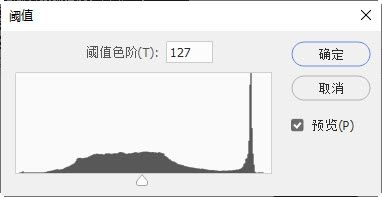

02 执行“图像>调整>阈值”命令，调整阈值色阶，对图像细节进行简化处理，同时将其转换为黑白效果，如图2-422和图2-423所示。

图2-422

图2-423

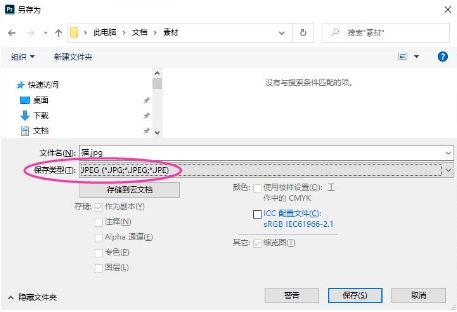

03 执行“文件>存储为”命令，将图像保存到其他位置，文件格式使用JPEG格式，如图2-424所示。运行Illustrator。按Ctrl+O快捷键，打开素材，如图2-425所示。

图2-424

图2-425

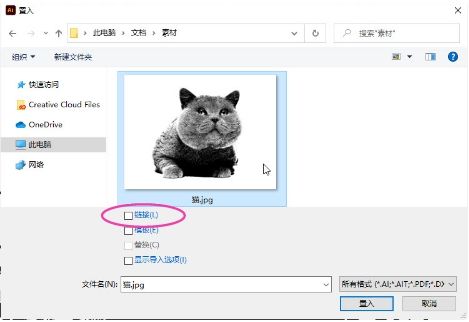

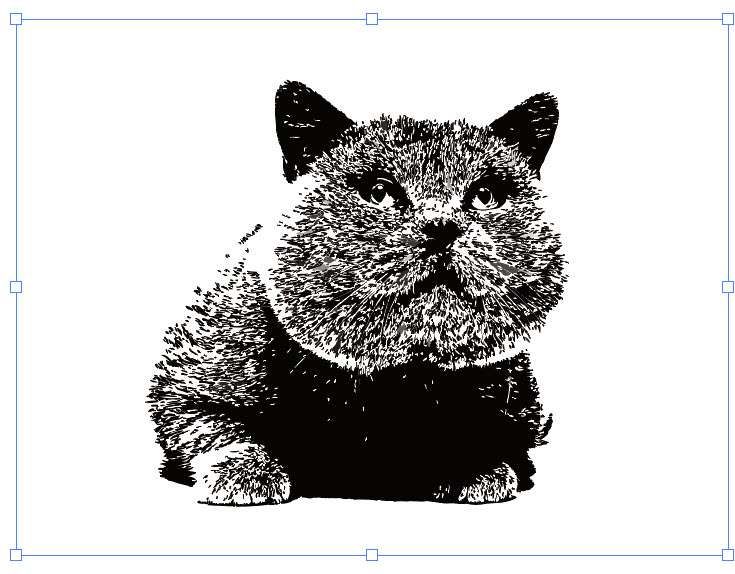

04 执行“文件>置入”命令，在打开的对话框中选取上一步存储的猫咪图像，取消勾选“链接”选项，如图2-426所示。单击“确定”按钮关闭对话框，之后在画布上（即画板外）单击，将图像嵌入当前文档中，如图2-427所示。

图2-426

图2-427

05 在“控制”面板中单击“图像描摹”选项右侧的按钮，打开下拉列表，选择“低保真度照片”选项，对图像进行描摹，如图2-428和图2-429所示。

图2-428

图2-429

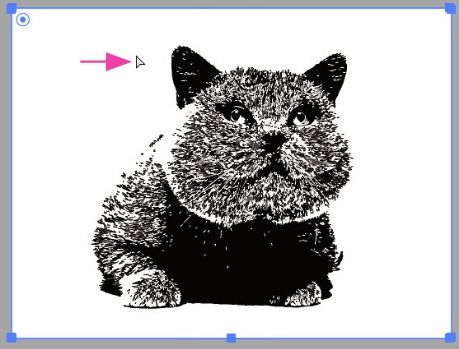

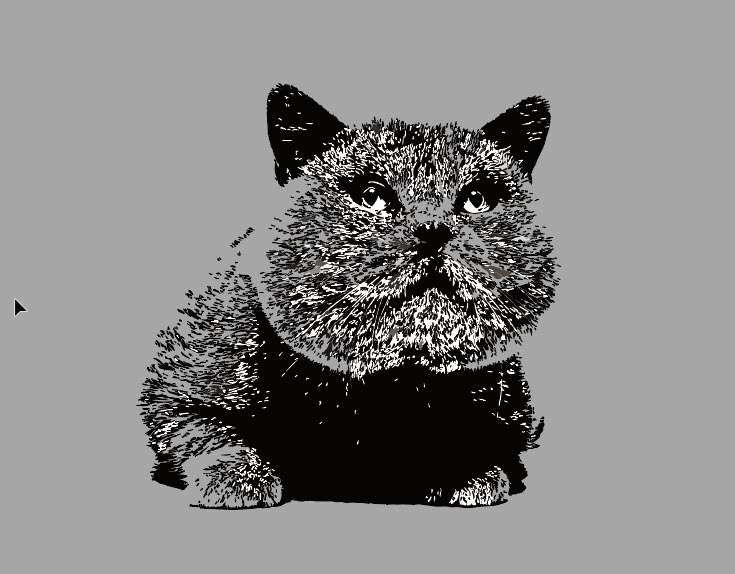

06 单击“控制”面板中的“扩展”按钮，将描摹对象扩展为路径。选择直接选择工具，在图2-430所示的区域单击，将白色背景选取，按Delete键删除，如图2-431所示。

图2-430

图2-431

技术看板　将描摹对象扩展为矢量图形

使用“对象>图像描摹>扩展”命令，也可将描摹对象扩展为路径。如果要在描摹的同时转换为路径，可以执行“对象>图像描摹>建立并扩展”命令。

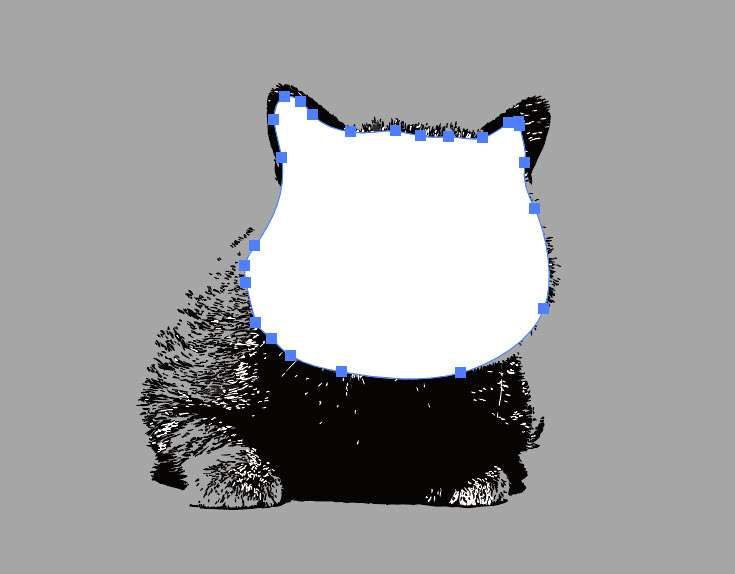

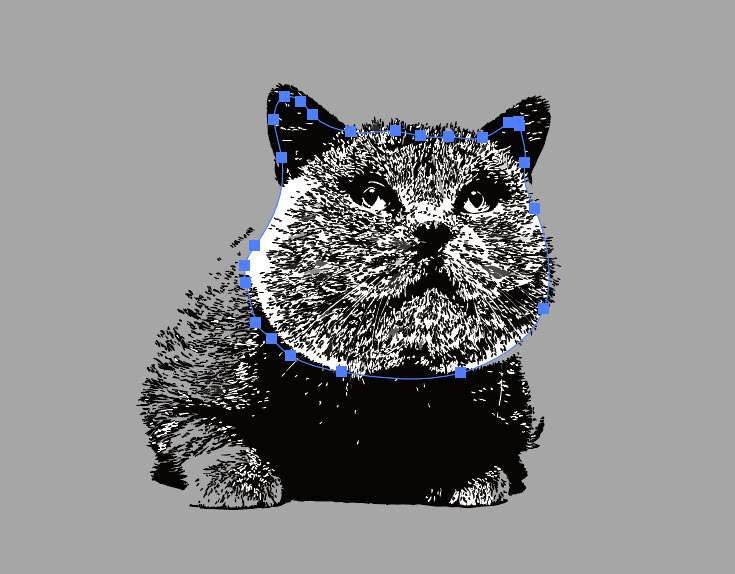

07 使用铅笔工具绘制一个与猫脸大致相当的图形，填充白色，如图2-432所示。按Ctrl+[快捷键，调整到猫咪后方，如图2-433所示。

图2-432

图2-433

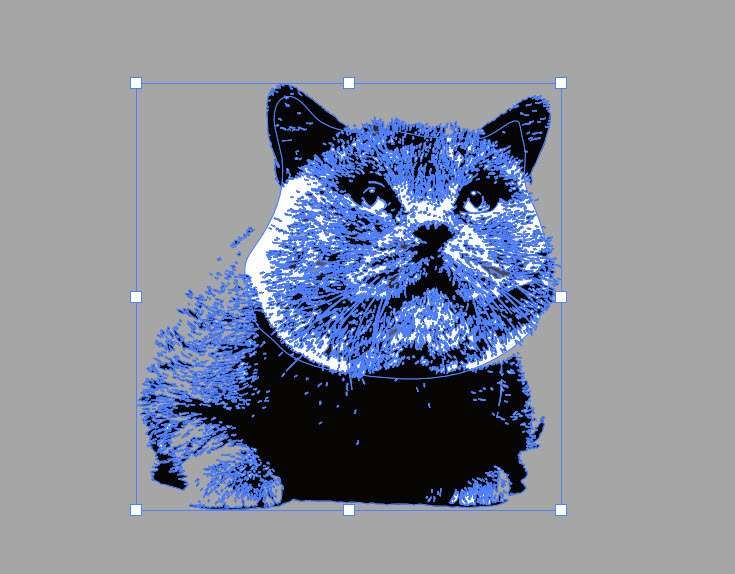

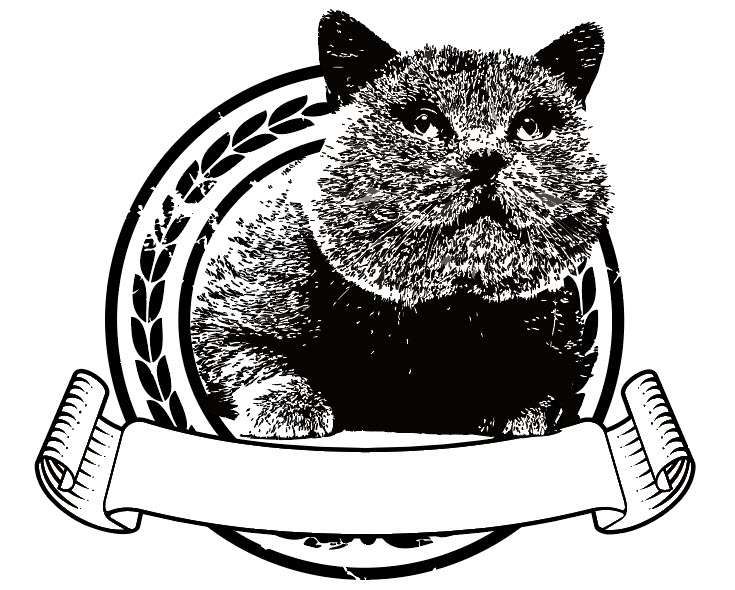

08 选择选择工具，拖出一个选框，将该图形和猫咪同时选取，如图2-434所示。按Ctrl+G快捷键编组，之后，拖曳到装饰边框图形上，如图2-435所示。

图2-434

图2-435

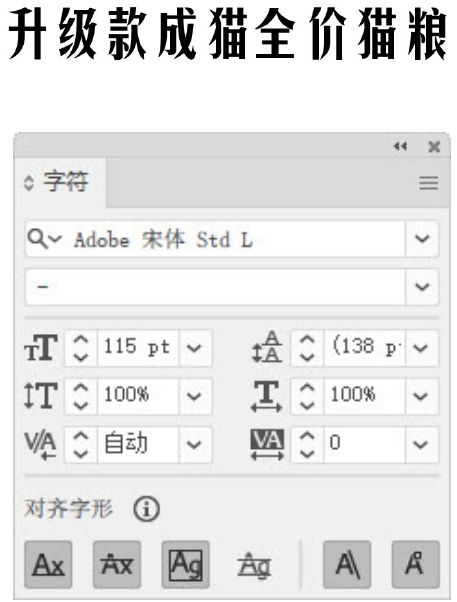

09 选择文字工具，在空白区域单击并输入文字，字体在“字符”面板中选取，如图2-436所示。选择选择工具，将文字拖曳到装饰边框上，如图2-437所示。

图2-436

图2-437

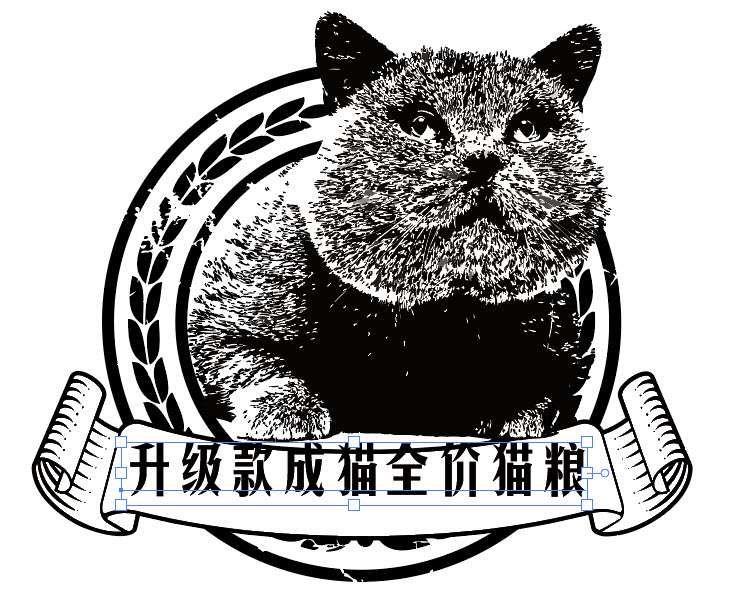

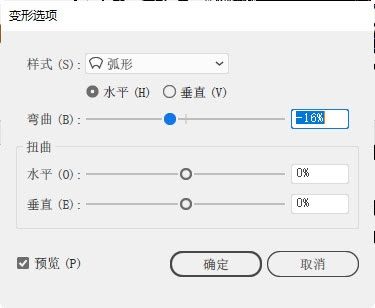

10 执行“对象>封套扭曲>用变形建立”命令，在打开的对话框中选取变形样式并设置参数，如图2-438和图2-439所示。

图2-438

图2-439

2.8.4 释放描摹对象

对位图进行描摹后，如果希望放弃描摹但保留置入的原始图像，可以选择描摹对象，执行“对象>图像描摹>释放”命令即可。
