图层可以承载对象，也可以控制对象怎样堆叠、是否显示等。“图层”面板则用来管理图层，也可以选取图稿、创建剪切蒙版。

AI技术/设计讲堂：图层的用途及“图层”面板

图层的主要用途

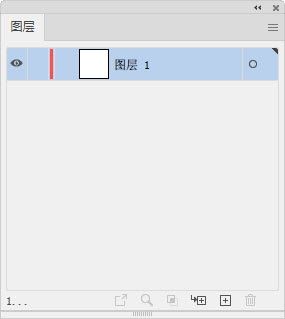

在Illustrator中新建文档时，会自动创建一个图层，即“图层1”，如图4-1所示。开始绘图后，会在“图层1”中添加子图层，用以承载对象。最先创建的对象位于底层，之后创建的对象依次向上堆叠，如图4-2和图4-3所示。

图4-1

图4-2

图4-3

所有对象都在各自独立的子图层上，这有很多好处。例如，可以非常方便地让一些对象隐身（隐藏），如图4-4和图4-5所示；可以保护（锁定）特定对象，防止它被修改等。

图4-4

图4-5

由于图层堆叠，位于下方的对象非常难选。通过对象所在的子图层，可以在海量的图形中快速、准确地定位所需对象并将其选中，从而大大降低了操作难度，如图4-6和图4-7所示。

图4-6

图4-7

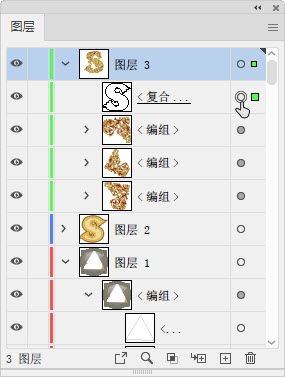

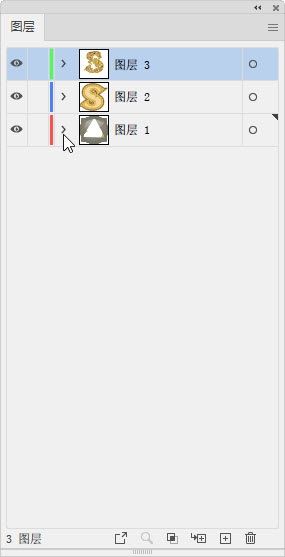

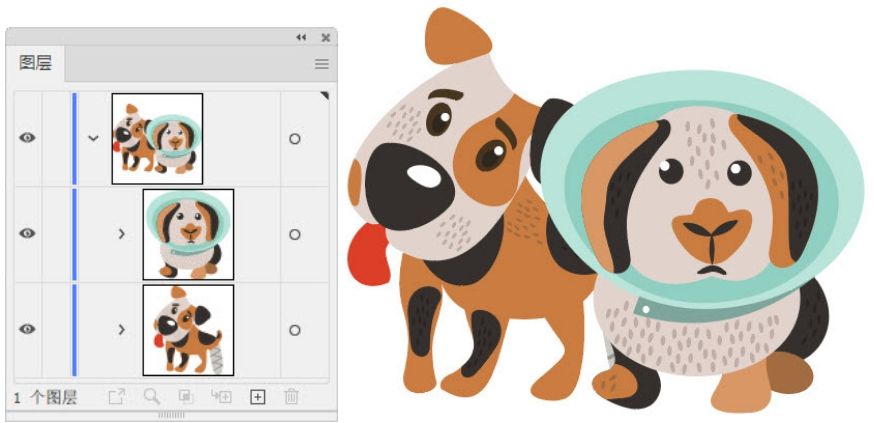

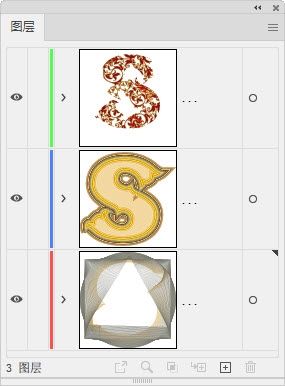

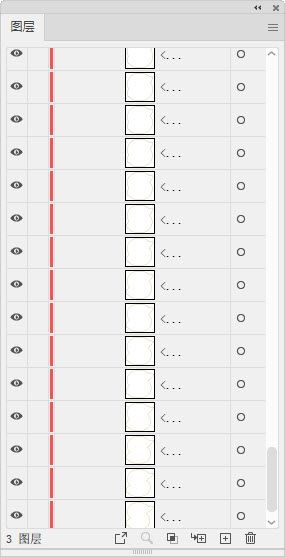

图稿越复杂，图层和子图层越多，如图4-8所示。只有做好管理，才能让操作更好地进行下去。也就是说，我们要根据对象的特征，将子图层分好类，放在不同的图层之中，以便于查找，就像将我们计算机中不同类型的照片、文本等放在不同的文件夹里一样。而且单击图层前方的按钮，折叠图层，整个图层列表结构也会得以简化，如图4-9所示。

图4-8

图4-9

“图层”面板

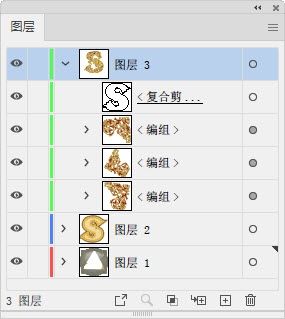

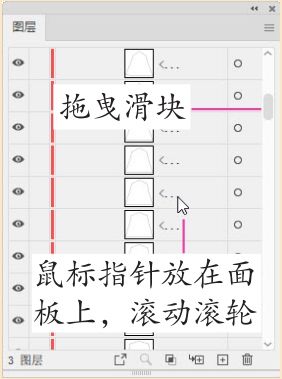

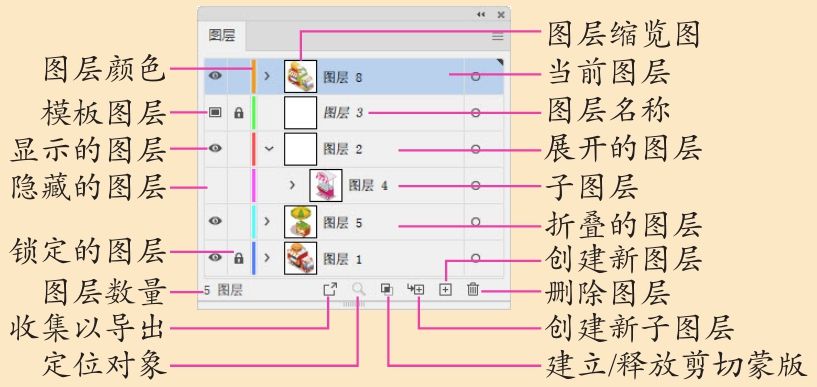

在“图层”面板中，每个图层都有名称和标记，如图4-10所示。从左向右，首先是眼睛图标，它控制所在图层是否显示；接着是颜色条，代表了图层的颜色；然后是缩览图，显示了图层中包含的图稿内容；最后是图层名称。此外，被刷上底色的图层是当前创建的对象或被选取的对象所在的图层。当图层数量较多，面板中不能显示所有图层时，可以拖曳面板右侧的滑块，或者将鼠标指针放在图层上方，然后滚动滚轮，逐一显示各个图层，如图4-11所示。

图4-10

图4-11

技术看板　调整图层缩览图

打开“图层”面板菜单，使用“面板选项”命令可以调整缩览图的大小。

设置图层选项

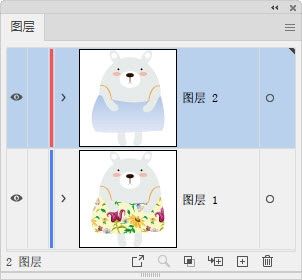

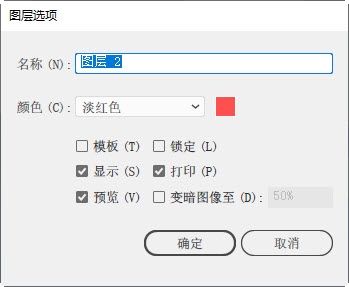

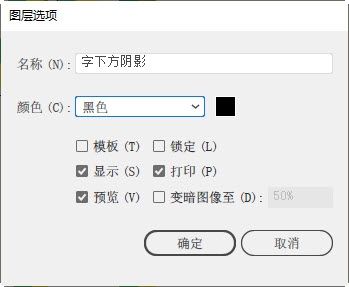

双击一个图层，如图4-12所示，打开“图层选项”对话框，如图4-13所示。对话框中包含可以修改图层名称（参考此处）和颜色（参考此处），以及控制图层显示（参考此处）和锁定（参考此处）的选项。其他选项如下。

图4-12

图4-13

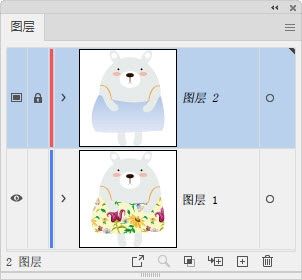

模板：勾选该选项后，当前图层会变为模板图层。它的眼睛图标会被状图标替换，图层名称变为斜体，图层自动锁定，如图4-14所示。模板不能打印和导出。勾选“模板”选项后，“视图>隐藏模板”命令可用，执行该命令可以隐藏模板图层。取消勾选该选项，则可将模板图层转换为普通图层。

图4-14

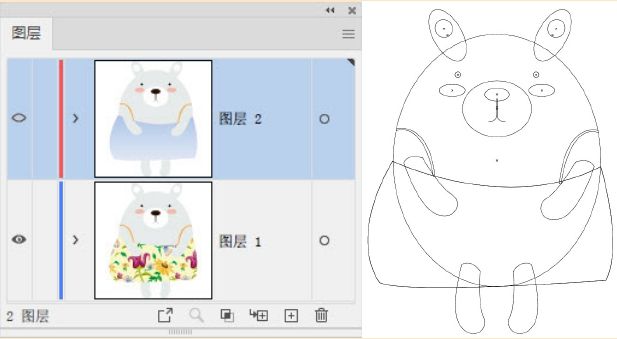

预览：勾选该选项后，当前图层中的对象为预览模式（参考此处）。取消勾选时，可切换为轮廓模式，如图4-15所示。

图4-15

打印：勾选该选项，表示当前图层可以打印。取消勾选，则不能被打印，图层的名称会变为斜体。
变暗图像至：如果当前图层中包含位图或链接的图像，勾选该选项并输入百分比值，可以淡化图像显示效果。这一功能在描摹位图时比较有用（参考此处）。

4.1.1 创建图层和子图层

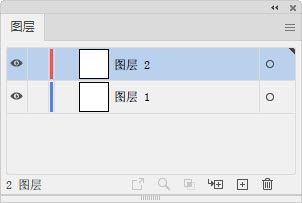

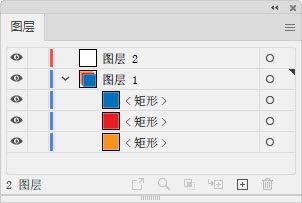

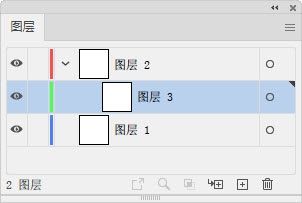

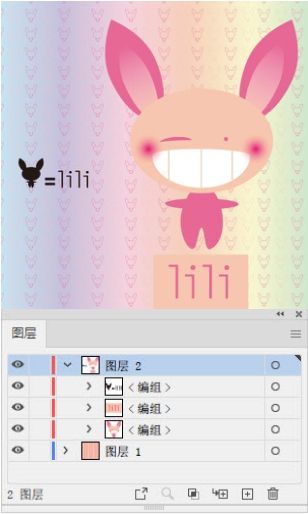

我们可以把图层看作文件夹，子图层就是其中的文件。需要保管文件的时候，单击“图层”面板中的按钮创建一个文件夹，如图4-16所示，再单击按钮，即可在这一文件夹（图层）里创建子图层了，如图4-17所示。如果想在创建图层的时候就将图层名称和颜色一并设置好，可按住Alt键，再单击按钮和按钮。

图4-16

图4-17

提示

按住Ctrl键单击按钮，可以在所有图层的最上方创建一个图层。此外，对图层进行隐藏、锁定、删除操作时，会同时应用于其中的子图层。

4.1.2 修改图层的名称和颜色

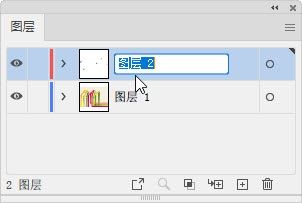

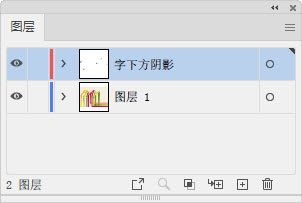

默认状态下，创建图层时，图层的名称以“图层1”“图层2”“图层3”这样的顺序来命名。在图层或子图层名称上双击，显示文本框后，输入特定名称并按Enter键确认，可以修改图层名称，让它更容易被识别，如图4-18和图4-19所示。

图4-18

图4-19

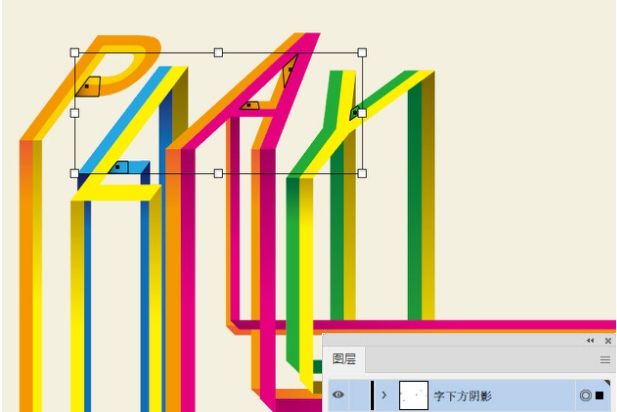

双击图层，打开“图层选项”对话框，可以为图层选取一种颜色（出现在眼睛图标右侧）。修改后，当该图层中的对象被选取时，定界框、路径、锚点和中心点等都会显示此颜色，如图4-20和图4-21所示。这样既有利于区分对象，也可通过颜色判断对象是在哪一个图层上。

图4-20

图4-21

4.1.3 选择/合并图层

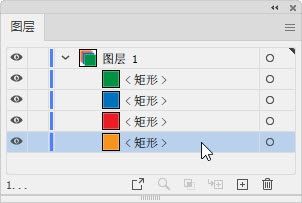

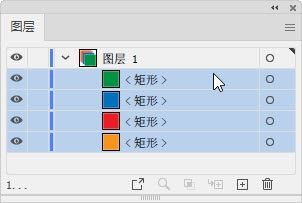

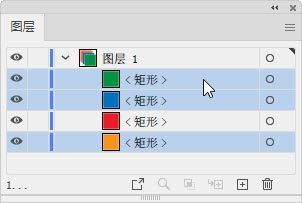

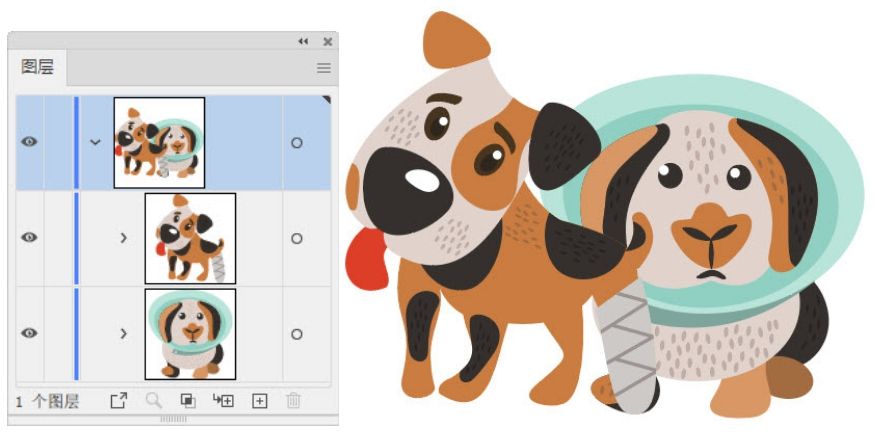

单击一个图层，即可选择该图层，如图4-22所示。所选图层被称为“当前图层”。按住Ctrl键单击多个图层，可将它们一同选取，如图4-23所示。按住Shift键分别单击两个图层，则可将它们及中间的所有图层同时选取，如图4-24和图4-25所示。

图4-22

图4-23

图4-24

图4-25

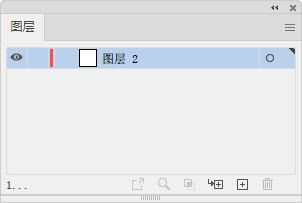

选取多个图层后，打开“图层”面板菜单，选择“合并所选图层”命令，可以将它们合并到最后选择的那一个图层中。选择“拼合图稿”命令，则可将所有图层拼合到一个图层中。

提示

合并图层时，图层只能与“图层”面板中相同层级上的其他图层合并。同样，子图层也只能与相同层级上的其他子图层合并。而对象无法与其他对象合并。

4.1.4 调整图层顺序

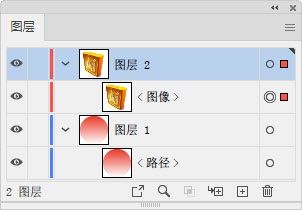

“图层”面板中的图层顺序与图稿中对象的堆叠顺序是完全一致的，如图4-26所示。通过拖曳的方法，可以调整图层的上下顺序，如图4-27所示；也可将一个图层或子图层移入其他图层。选取多个图层后，使用“图层”面板菜单中的“反向顺序”命令，则可反转堆叠顺序。

图4-26

图4-27

技术看板　重新排列对象

选取对象后，使用“对象>排列”子菜单中的命令，也可以调整所选对象的堆叠顺序。

置于顶层：将所选对象移至当前图层或当前组中所有对象的顶部。

前移一层：将所选对象的堆叠顺序向前移动一个位置。

后移一层：将所选对象的堆叠顺序向后移动一个位置。

置于底层：将所选对象移至当前图层或当前组中所有对象的底部。

发送至当前图层：单击“图层”面板中的一个图层，再执行该命令，可将对象移动到当前选择的图层中。

4.1.5 将对象移动到目标图层

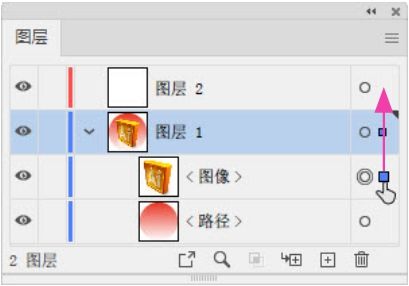

在画板上选取一个对象，如图4-28所示，或者在“图层”面板中该对象的选择列单击，显示状图标后，拖曳对象，如图4-29所示，可将对象拖入另一图层，如图4-30所示。此时定界框颜色会变为与当前图层相同的颜色，如图4-31所示。

图4-28

图4-29

图4-30

图4-31

4.1.6 显示/隐藏图层

当图形上下堆叠时，会互相遮挡，下方的对象就比较难选，这会给操作带来不小的麻烦。遇到这种情况时，我们一般是切换到轮廓模式（参考此处）操作。但如果图形特别多，在轮廓模式下选取仍有一定难度，这时候可以用隐藏图层的办法，将位于上方的对象暂时隐藏起来，再进行选取和编辑。对于复杂的图稿，隐藏部分对象，既能加快Illustrator的刷新速度，也能防止由于内存不够用而造成Illustrator闪退。

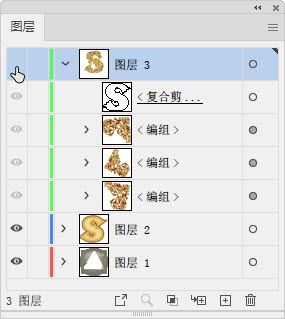

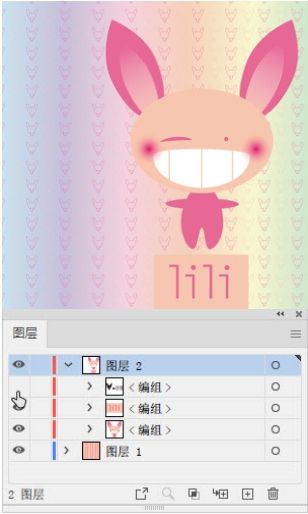

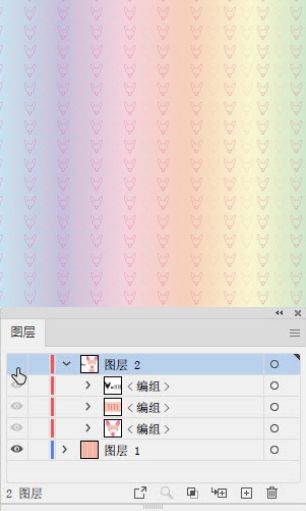

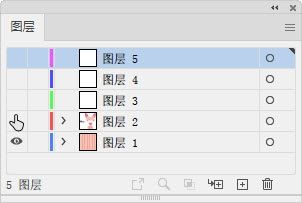

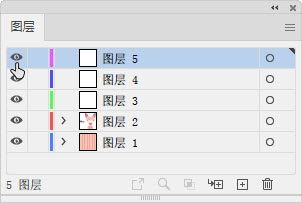

单击一个子图层前面的眼睛图标，即可将其中的对象隐藏，如图4-32和图4-33所示。单击图层前面的眼睛图标，则可隐藏该图层中的所有对象，同时，这些对象的眼睛图标会变为灰色的，如图4-34所示。如果要重新显示图层和子图层，可在原眼睛图标处单击。
