如果想绘制透视效果的场景和对象，但又把握不好透视关系，那么透视网格可以帮上大忙。在透视网格上绘图，能轻松表现透视效果，而且非常自然、真实。

AI技术/设计讲堂：透视网格种类/调整方法

透视网格和平面切换构件

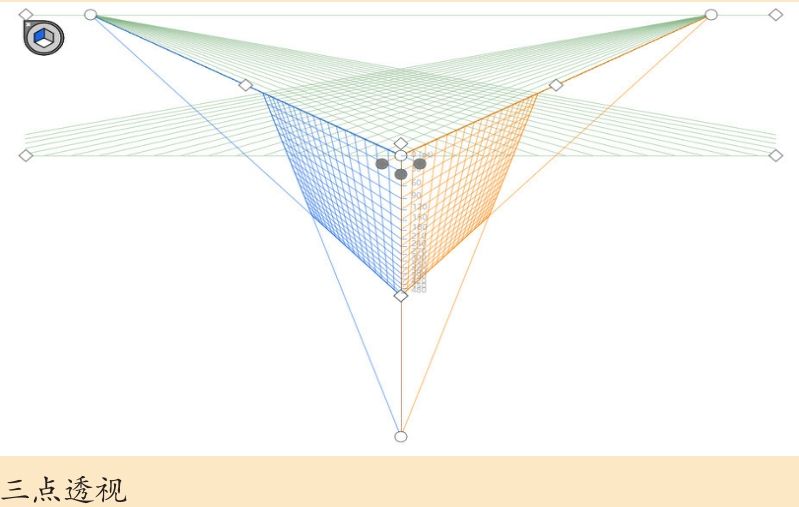

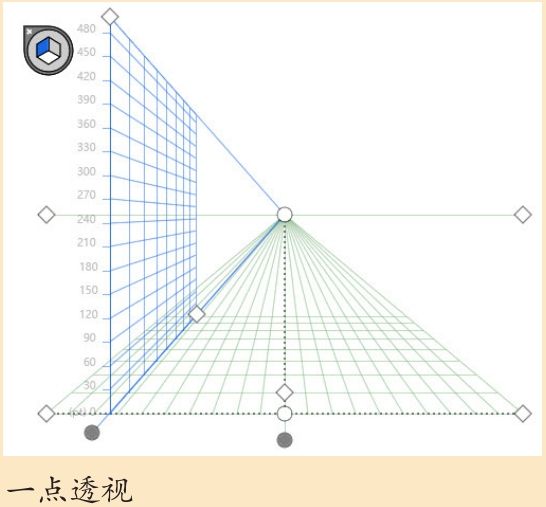

选择透视网格工具后，画板上会显示两点透视网格，如图8-167所示。在“视图>透视网格”子菜单中，还可以选择一点和三点透视网格，如图8-168和图8-169所示。

图8-167

图8-168

图8-169

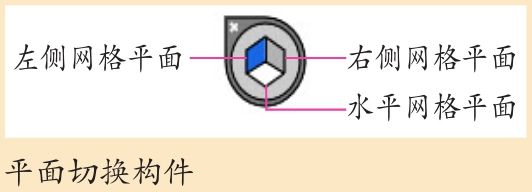

透视网格左上角有一个状图标，如图8-170所示。它是平面切换构件。这个小立方体有3个面，单击其中的一个面（也可按1、2、3键切换），之后便可在与其对应的透视平面上绘图，或者将对象引入这一平面。如果要调整平面切换构件位置，例如放到画板下方，可以双击透视网格工具，在打开的对话框中设置。

图8-170

修改透视网格

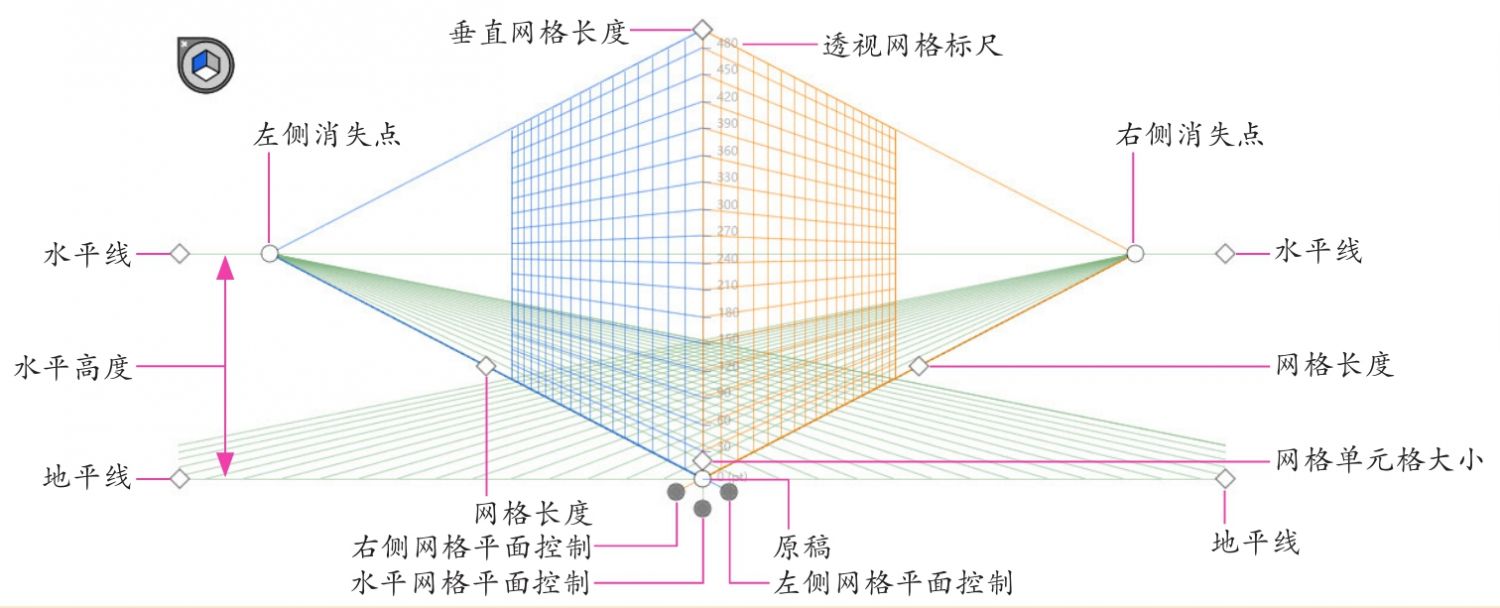

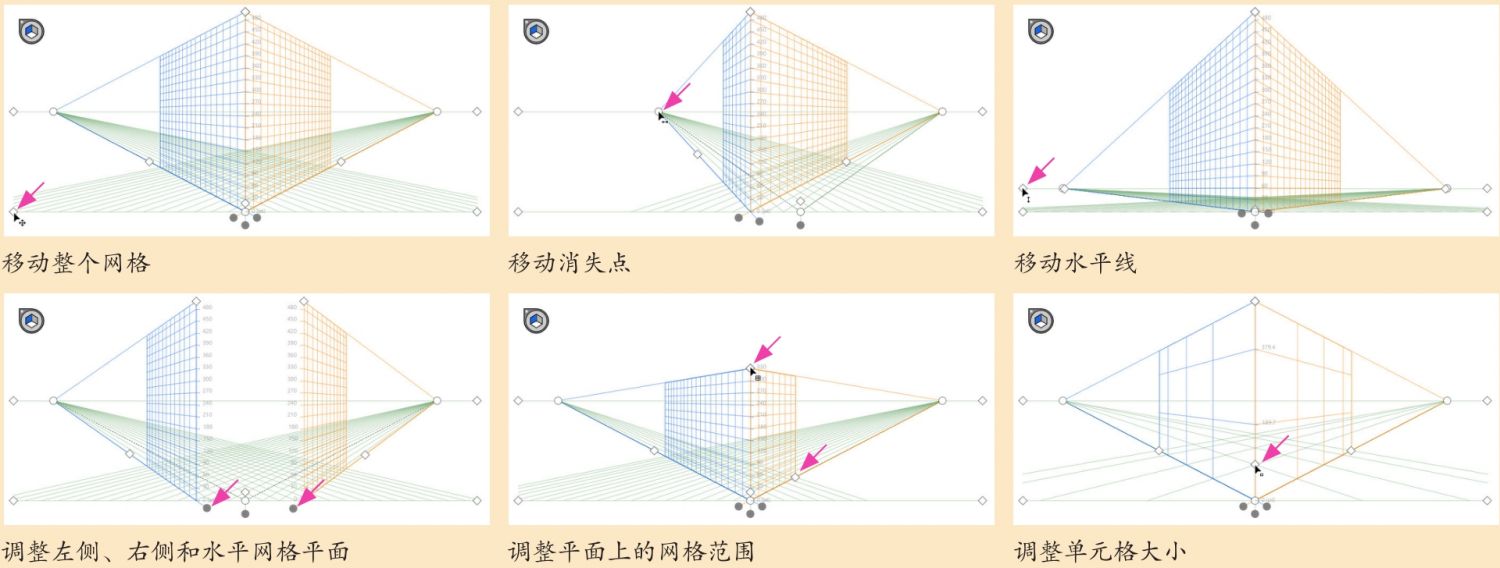

选择透视网格工具，将鼠标指针移动到透视网格的构件上，进行拖曳，可以移动网格，调整消失点、网格平面、水平高度、网格单元格大小和网格范围，如图8-171所示。移动消失点前，执行“视图>透视网格>锁定站点”命令，锁定站点，再进行移动，则左右两个消失点会一同移动。调整左侧、右侧和水平网格平面时，按住Shift键操作，可以将移动限制在单元格大小范围内。

图8-171

调整透视网格时，鼠标指针在各个控件上会显示不同的状态。在消失点上方会变为状；在水平线上方会变为状；在网格平面控件上方会变为状和状；在网格范围构件上方会变为状；在网格单元格大小构件上方会变为状。

8.5.1 实战：制作立体包装盒

显示透视网格后，可以在它的各个平面上直接绘图（不支持光晕工具），也可以将现有对象置入透视网格中。处于透视网格中的对象，可以复制和变换（移动、缩放、旋转、扭曲等）。

01 按Ctrl+N快捷键，选取预设选项，创建一个A4大小的文档。执行“视图>透视网格>显示网格”命令，显示透视网格，如图8-172所示。

图8-172

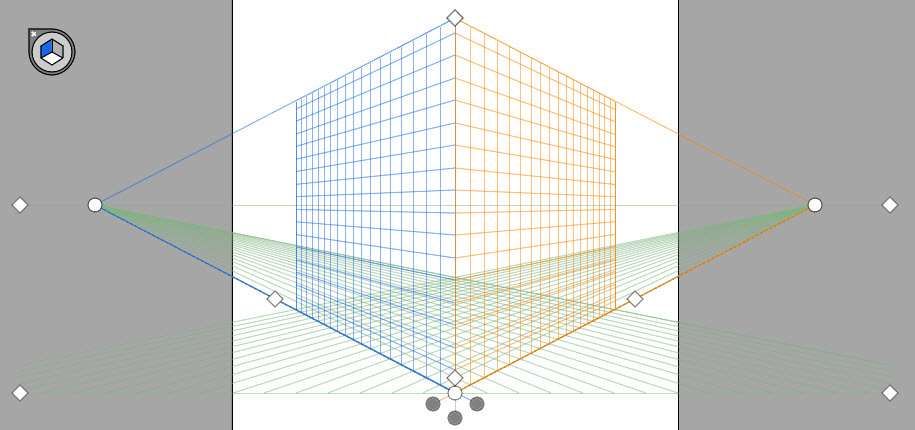

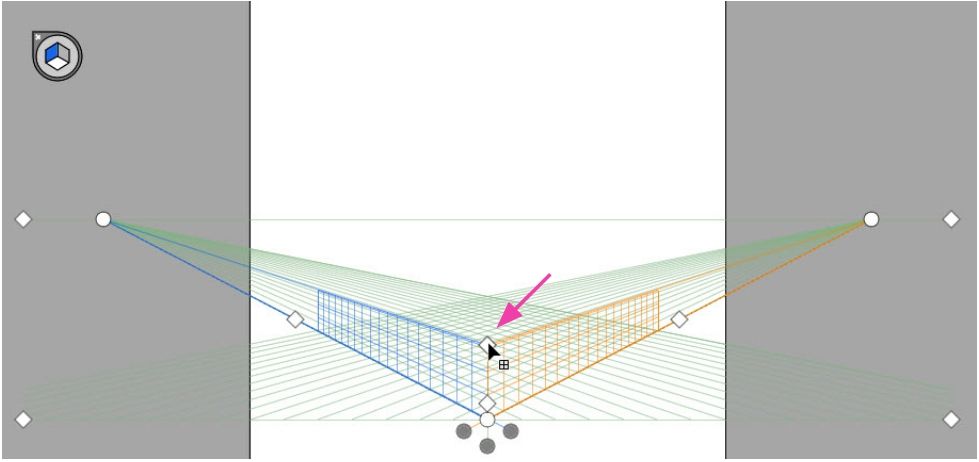

02 选择透视选区工具，拖曳网格上的控件，调整网格，如图8-173所示。

图8-173

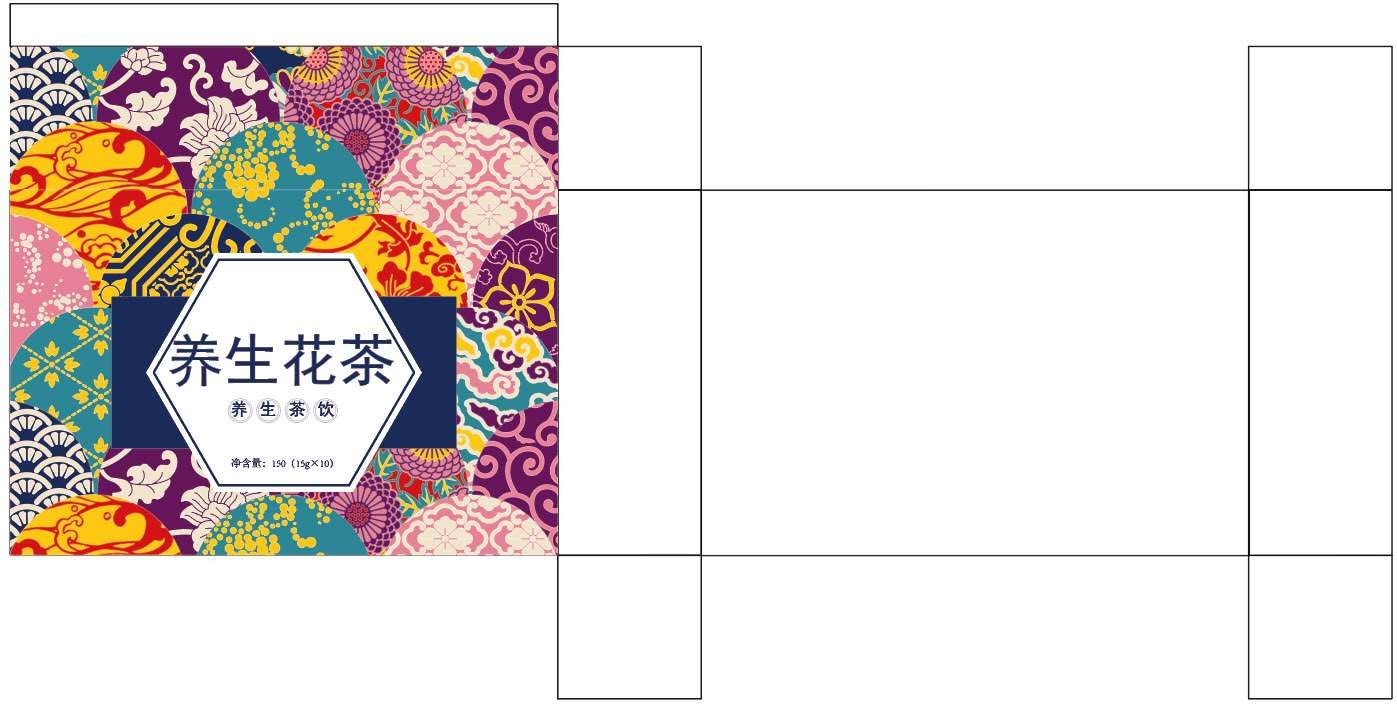

03 打开素材，如图8-174所示。这是一个包装盒的平面图。使用选择工具选取包装盒的正、侧面图稿，拖入新建的文档中。

图8-174

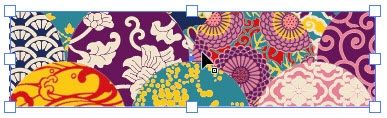

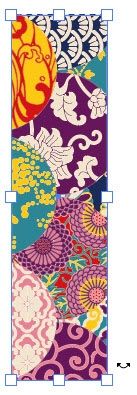

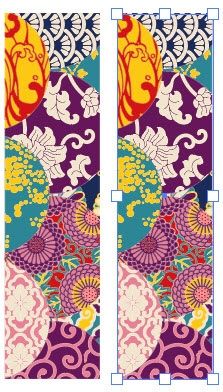

04 选取侧面图稿，如图8-175所示。将鼠标指针放在定界框外，按住Shift键拖曳，对图稿进行旋转，如图8-176所示。选择选择工具，按住Alt键拖曳，复制出一份图稿，如图8-177所示。

图8-175

图8-176

图8-177

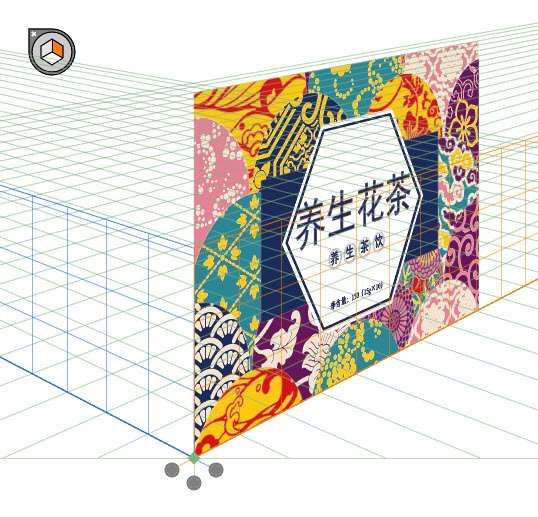

05 选择透视选区工具，单击平面切换构件中的右侧网格平面，如图8-178所示。单击包装盒正面图稿，选取之后，将它拖曳到网格上，如图8-179所示。

图8-178

图8-179

06 单击左侧网格平面，如图8-180所示。将包装盒的侧面图稿拖曳到该平面上，如图8-181所示。

图8-180

图8-181

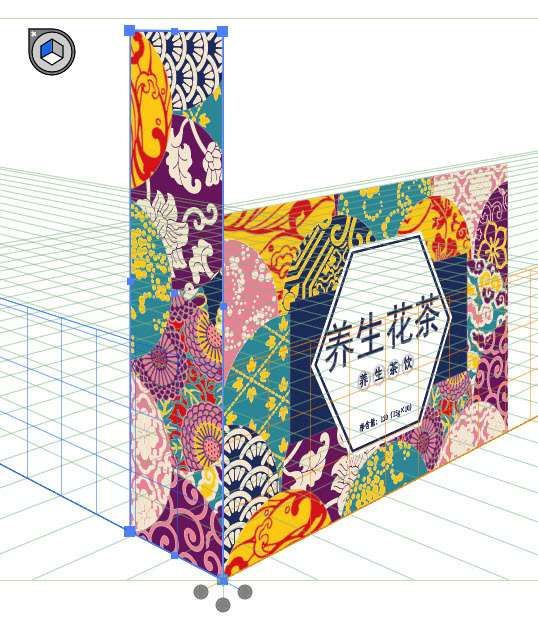

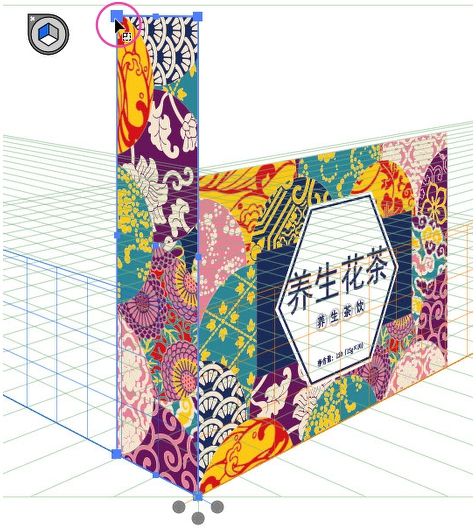

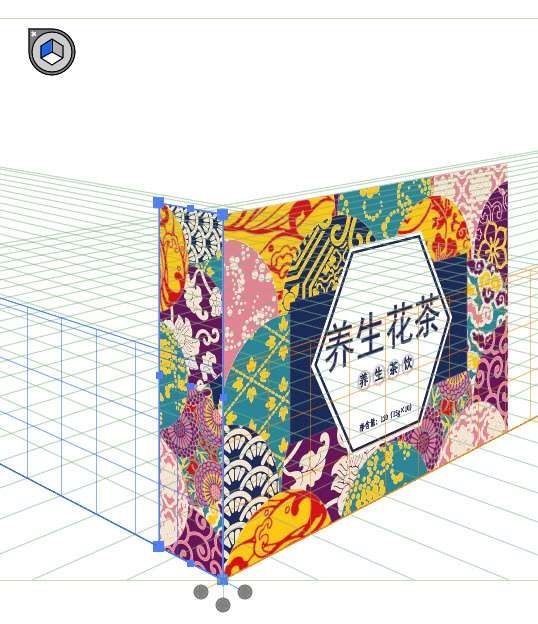

07 将鼠标指针放在左上角的控制点上，如图8-182所示。按住Shift键拖曳，将图稿等比缩小，边缘与正面图稿对齐，如图8-183所示。

图8-182

图8-183

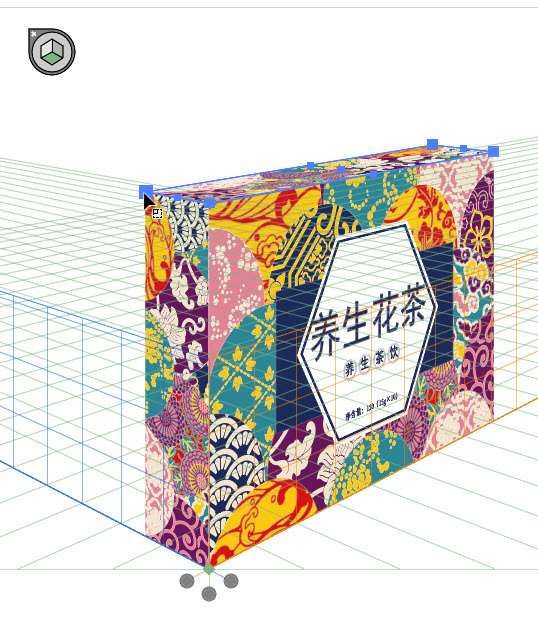

08 单击水平网格平面，如图8-184所示。将另一个侧面图稿拖曳到水平面上。拖曳定界框上的控制点，对图稿进行拉伸，使其与正、侧方图稿对齐，如图8-185所示。

图8-184

图8-185

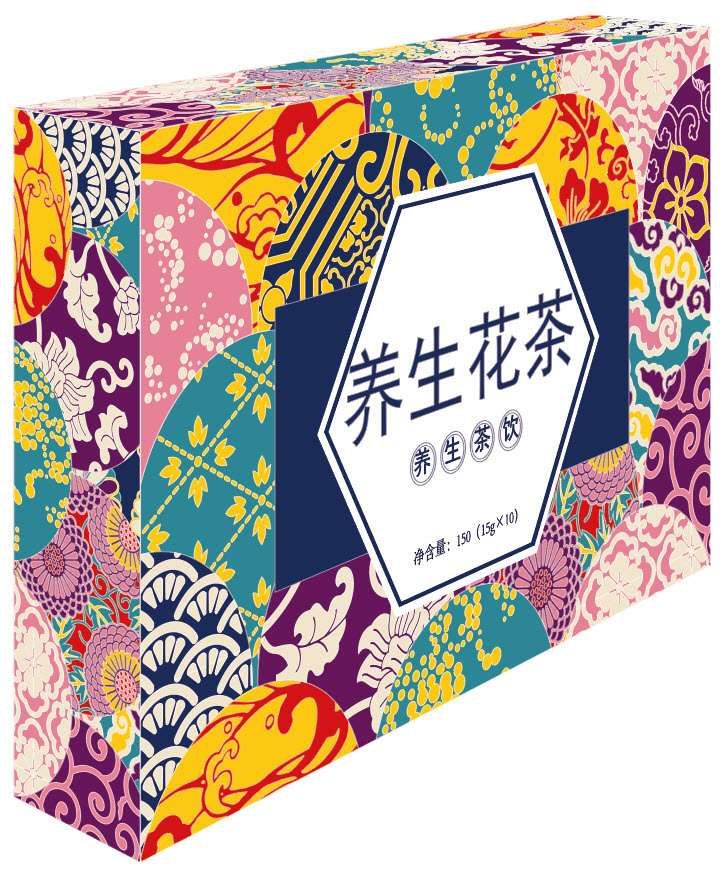

09 执行“视图>透视网格>隐藏网格”命令，或按Shift+Ctrl+I快捷键，隐藏透视网格。包装效果如图8-186所示。

图8-186

8.5.2 实战：在透视网格中变换对象

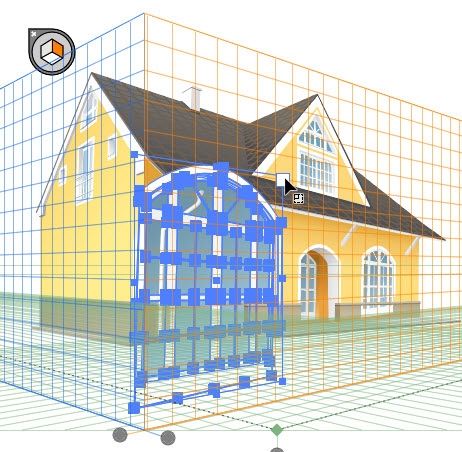

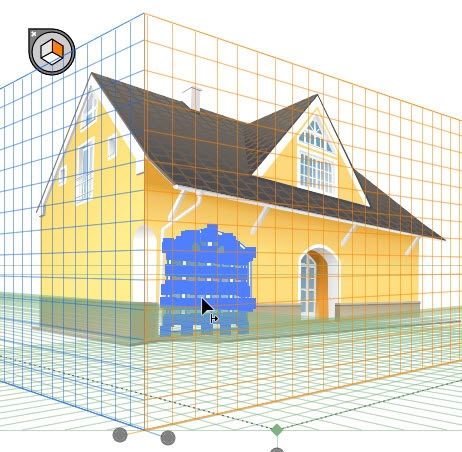

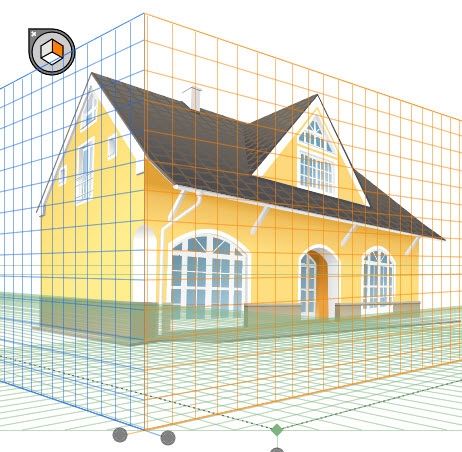

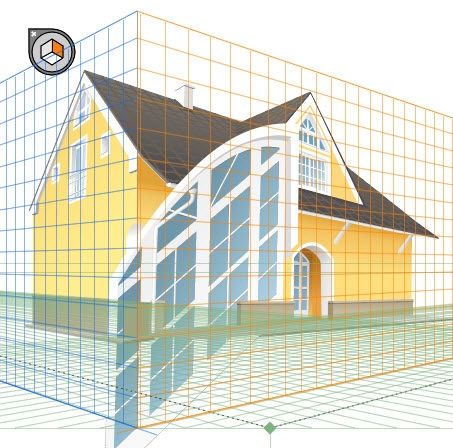

01 打开素材。使用透视选区工具选择窗子，如图8-187所示。拖曳鼠标，可在透视网格中移动窗子。按住Alt键拖曳鼠标，可以复制窗子，如图8-188所示。

图8-187

图8-188

提示

在透视网格中绘图，或用透视选区工具移动对象时，对象将与单元格1/4距离内的网格线对齐。执行“视图>透视网格>对齐网格”命令，可禁用（或重新启用）对齐网格功能。

02 按住Ctrl键可以显示定界框。拖曳边角的控制点，可以拉伸对象；按住Shift键可等比缩放，如图8-189所示。

图8-189

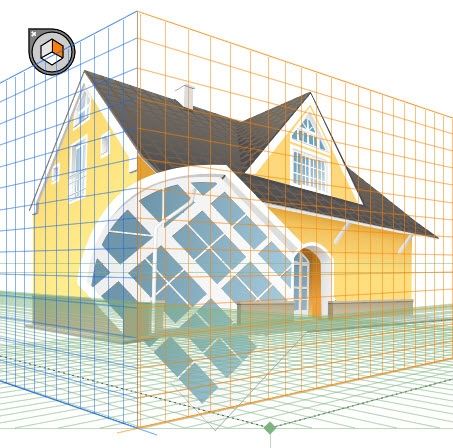

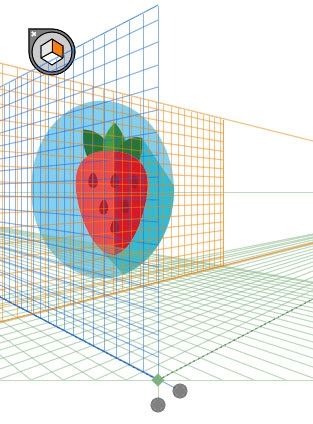

03 用变换类工具或“对象>变换”子菜单中的命令可以进行其他变换。图8-190和图8-191所示为使用旋转工具和倾斜工具编辑对象后的效果。

图8-190

图8-191

技术看板　移动平面以匹配对象

选择透视选区工具，拖曳对象时，按住5键，可以基于对象的当前位置平行移动。移动后，保持对象的被选取状态，执行“对象>透视>移动平面以匹配对象”命令，可以移动网格平面，使之匹配对象。

加入透视网格中的对象

移动并按住5键

让网格匹配对象

8.5.3 实战：在透视网格中添加文本和符号

在透视网格中不能直接创建文字和符号。要添加这些对象，可以通过下面的方法操作。

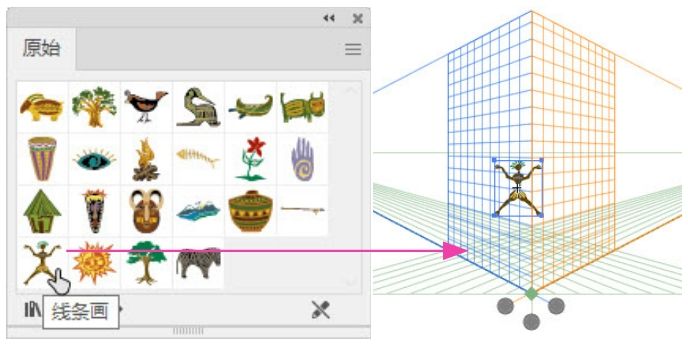

01 按Shift+Ctrl+I快捷键，显示透视网格。执行“窗口>符号库>原始”命令，打开“原始”面板。将图8-192所示的符号拖曳到画板上。

图8-192

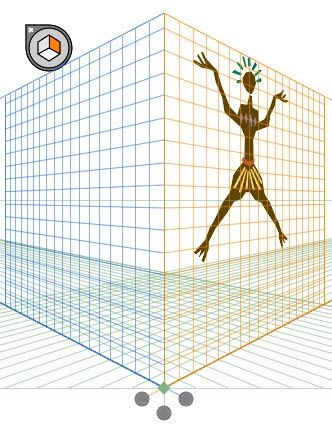

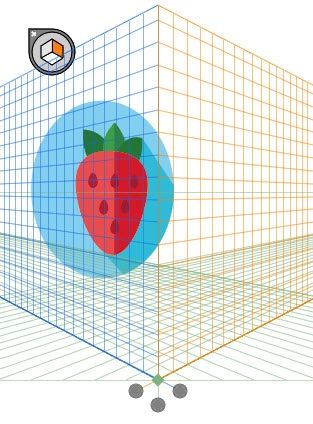

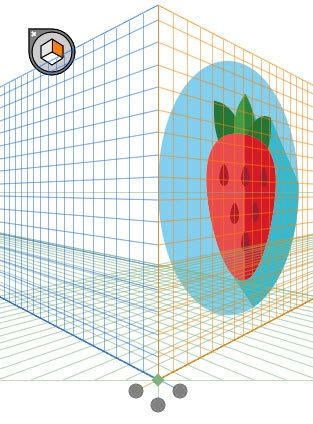

02 按3键，切换到右侧网格平面。选择透视选区工具，单击符号，将它选取，之后拖入透视网格中。按住Shift键拖曳控制点，调整大小，如图8-193所示。

图8-193

提示

符号实例不能包含透视网格不支持的图稿类型，如图像、非本机图稿、封套、旧版文字和渐变网格等。

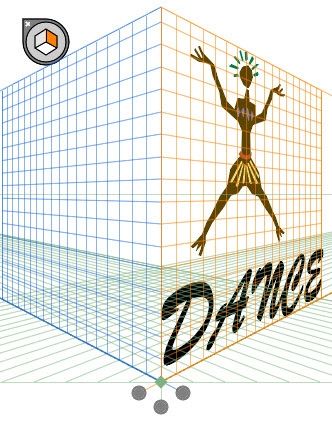

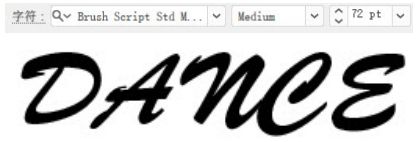

03 选择文字工具，在画板上单击并输入文字，如图8-194所示。选择透视选区工具，将它拖入透视网格中，如图8-195所示。

图8-194

图8-195

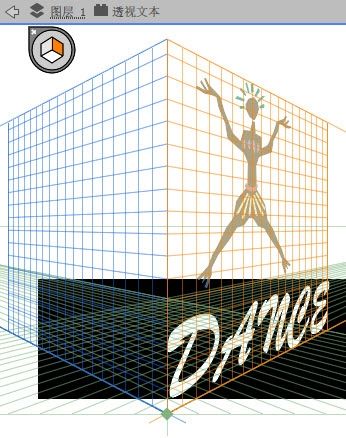

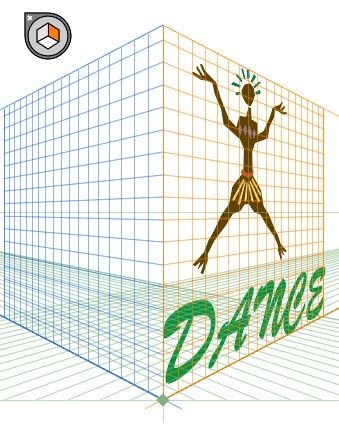

04 在透视网格中，文字的属性不能编辑，需要修改文字内容、字体和大小等时，可以选择透视选区工具或选择工具，单击文字，将其选取，执行“对象>透视>编辑文本”命令，这样才能让文字处于被编辑状态，如图8-196所示；之后修改就可以了。编辑完成之后，单击画板左上角的按钮。效果如图8-197所示（修改文字颜色）。

图8-196

图8-197

提示

如果已经创建了对象，可以使用“对象>透视>附加到现用平面”命令，将对象附加到透视网格的活动平面上。该命令不会影响对象的外观。

8.5.4 释放透视网格中的对象

如果要释放带透视视图的对象，可以选取对象，执行“对象>透视>通过透视释放”命令，所选对象就会从相关的透视平面中被释放出来（外观并不改变），并可作为正常图稿使用。

8.5.5 修改透视网格预设

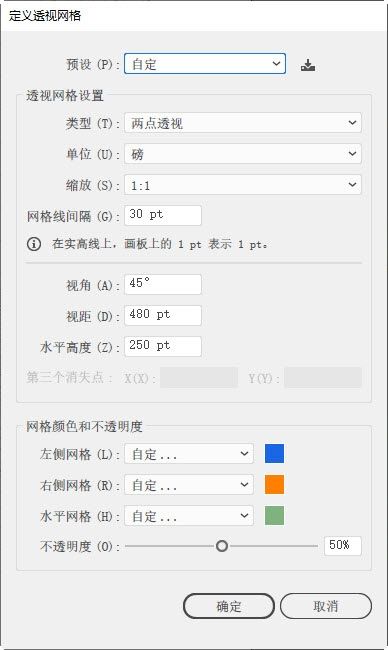

如果Illustrator提供的预设网格不太符合需要，我们可以用“视图>透视网格>定义网格”命令，对它进行修改，如改变网格的单位、调整网格线的颜色等，如图8-198所示。

图8-198

• 预设：修改网格设置后，如果要存储为新预设，可以在该选项的下拉列表中选择“自定”选项并单击“确定”按钮。

• 类型：可以选择一点透视、两点透视或三点透视。

• 单位：可以选择测量网格大小的单位，包括厘米、英寸、像素和磅。

• 缩放：可以选择查看的网格比例，也可自己设置画板与真实世界之间的度量比例。如果要自定义比例，可以选择“自定”选项，然后在弹出的“自定缩放”对话框中设置。

• 网格线间隔：可以设置网格单元格大小。

• 视角：决定了观察者的左侧消失点和右侧消失点的位置。45°视角意味着两个消失点与观察者视线的距离相等。如果视角大于45°，则右侧消失点离视线近，左侧消失点离视线远，反之亦然。

• 视距：观察者与场景之间的距离。

• 水平高度：可以为预设指定水平高度（观察者的视线高度）。水平线离地平线的高度将会在智能引导读出器中显示。

• 第三个消失点：选择三点透视时会启用该选项。此时可在X和Y框中为预设指定x轴和y轴坐标。

• “网格颜色和不透明度”选项组：可以设置左侧、右侧和水平网格的颜色和不透明度。

8.5.6 存储/导出网格预设

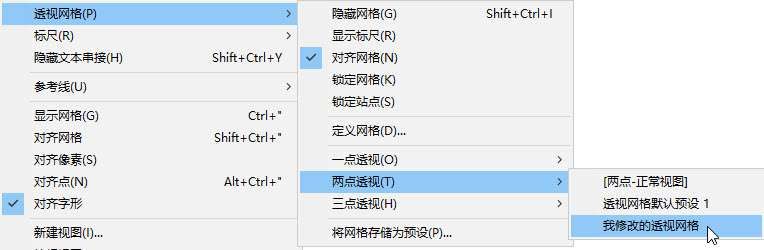

修改透视网格预设后，可以执行“视图>透视网格>将网格存储为预设”命令，将当它存储为一个预设的网格。以后需要使用的时候，可以在“视图”菜单中找到它，如图8-199所示。

图8-199

此外，执行“编辑>透视网格预设”命令，打开“透视网格预设”对话框，将预设选取，再单击“导出”按钮，可将其保存在计算机的硬盘上。以后升级Illustrator，或者在其他人的计算机上使用Illustrator时，可以用“透视网格预设”命令加载此预设。

8.5.7 透视网格的其他设置命令

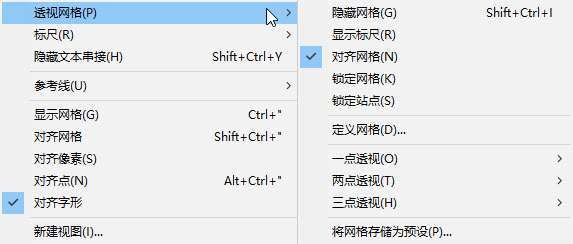

“视图>透视网格”子菜单中还有几个与透视网格有关的命令，如图8-200所示。

图8-200

• 显示标尺：显示沿真实高度线的标尺刻度。网格线单位决定了标尺刻度。

• 对齐网格：在透视网格中加入对象以及移动、缩放和绘制透视网格中的对象时，将对象与网格对齐。

• 锁定网格：使用透视网格工具移动网格，以及进行其他网格编辑时，仅可以修改可见性和平面位置。

• 锁定站点：选取该命令时，移动一个消失点时会带动其他消失点同步移动。如果未执行该命令，则此类移动操作互不影响，站点也会移动。
