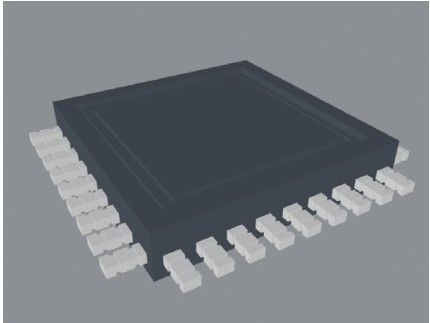

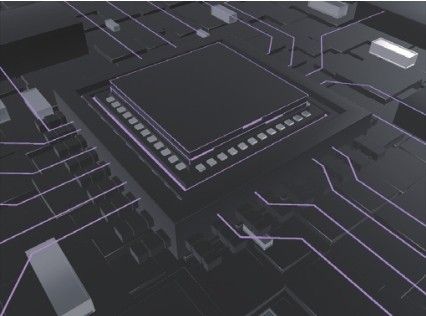

本案例制作一个科技芯片的效果，材质较为简单，重点在制作模型。虽然模型不是很复杂，但数量较多，如图16-589所示。

图16-589

1. 模型制作

本案例的模型由芯片模型、光带模型和配件模型组成。

芯片模型

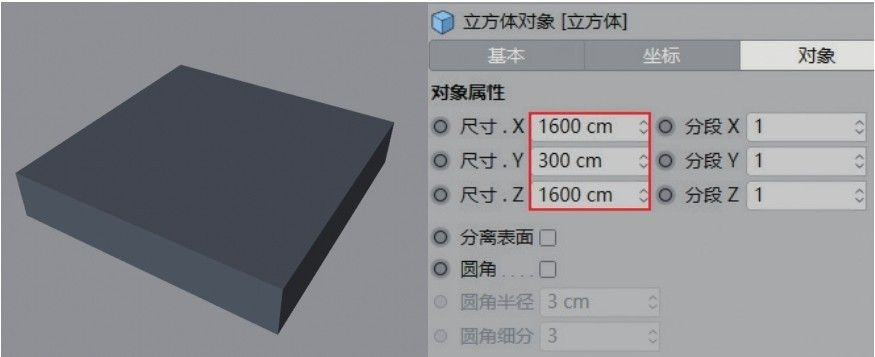

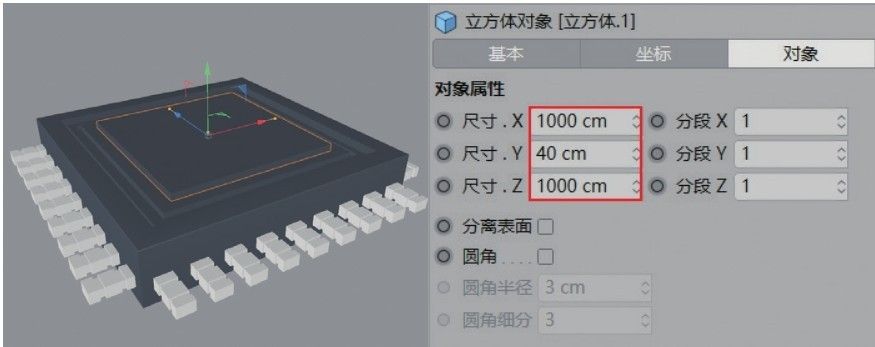

01 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图16-590所示。

图16-590

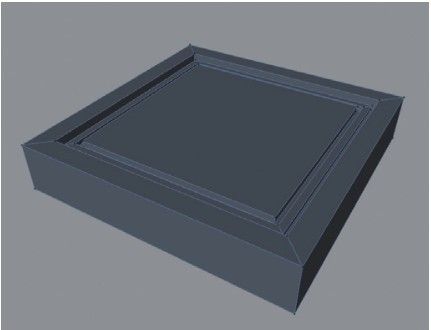

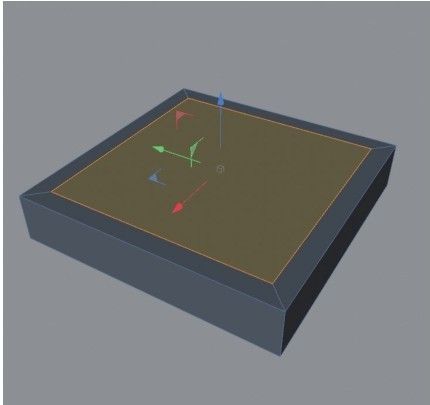

02 将创建的立方体模型转换为可编辑对象，在“多边形”模式中选中图16-591所示的多边形，然后使用“内部挤压”工具向内挤出120cm，如图16-592所示。

图16-591

图16-592

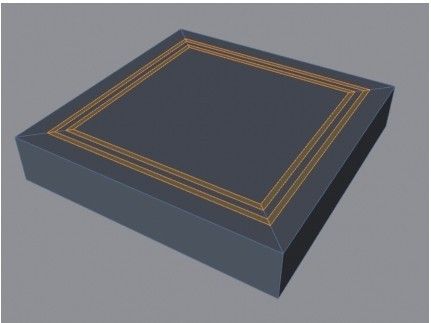

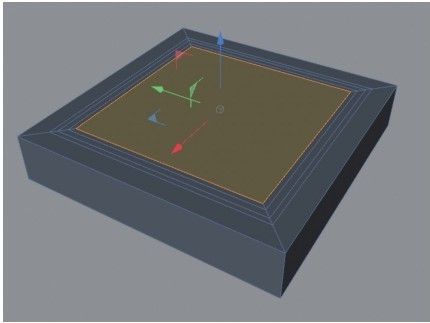

03 继续使用“内部挤压”工具向内分别挤出30cm、40cm和30cm，如图16-593所示。

图16-593

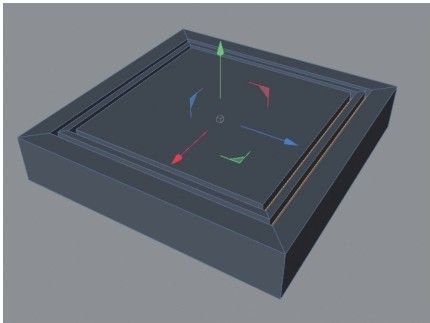

04 选中图16-594所示的多边形，然后使用“挤压”工具向下挤出-60cm，如图16-595所示。

图16-594

图16-595

05 在“点”模式中选中图16-596所示的点，然后向下移动一段距离，如图16-597所示。

图16-596

图16-597

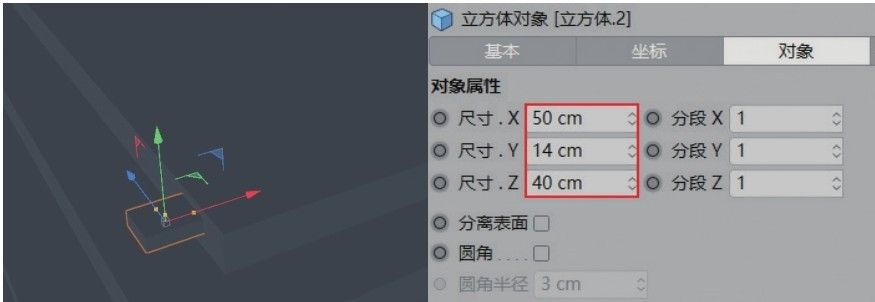

06 使用“立方体”工具在场景中创建一个小立方体，具体参数设置如图16-598所示。

图16-598

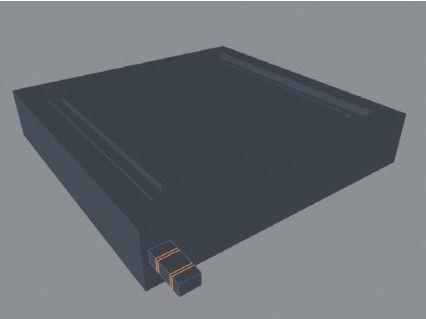

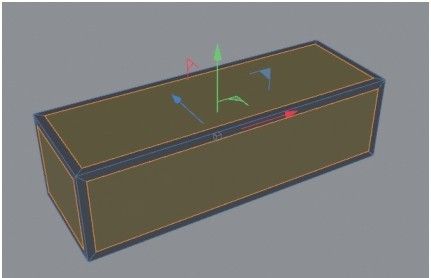

07 将上一步创建的小立方体转换为可编辑对象，使用“循环/路径切割”工具在模型上添加4条分段线，如图16-599所示。

图16-599

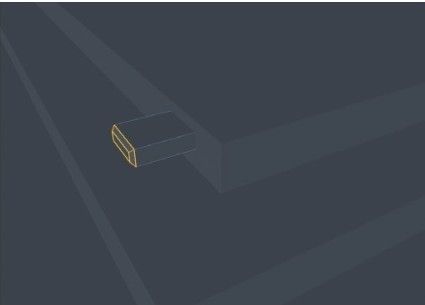

08 在“多边形”模式中选中图16-600所示的多边形，然后使用挤压工具向内挤出-8cm，如图16-601所示。

图16-600

图16-601

09 在“点”模式中调整缝隙间的距离，效果如图16-602所示。

图16-602

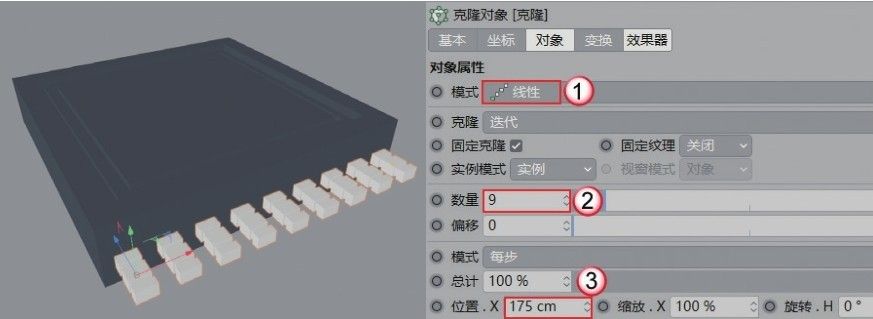

10 为小立方体添加“克隆”生成器，设置“模式”为“线性”，“数量”为9，“位置.X”为175cm，如图16-603所示。

图16-603

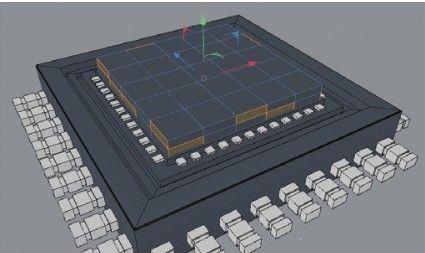

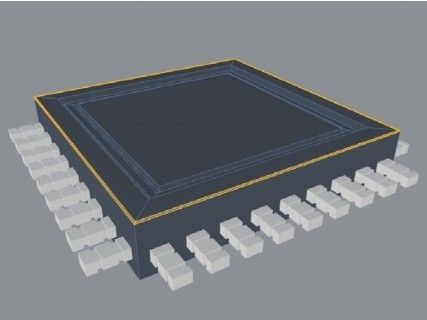

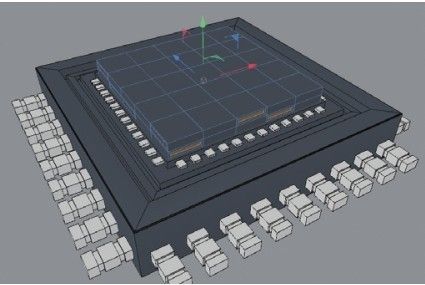

11 将克隆的模型复制3份，然后分别摆放在大立方体的四周，如图16-604所示。

12 选中大立方体，然后为其边缘进行倒角，效果如图16-605所示。

图16-604

图16-605

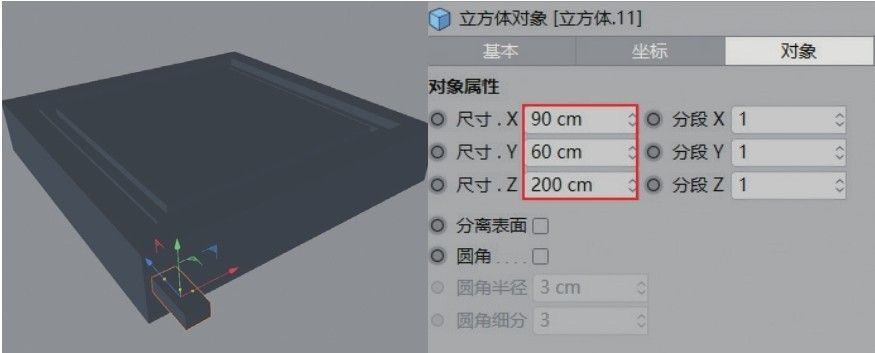

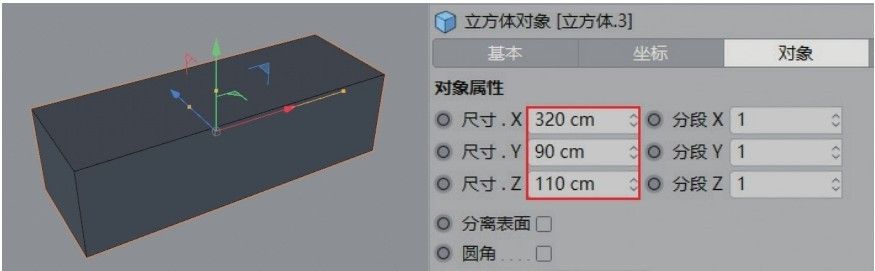

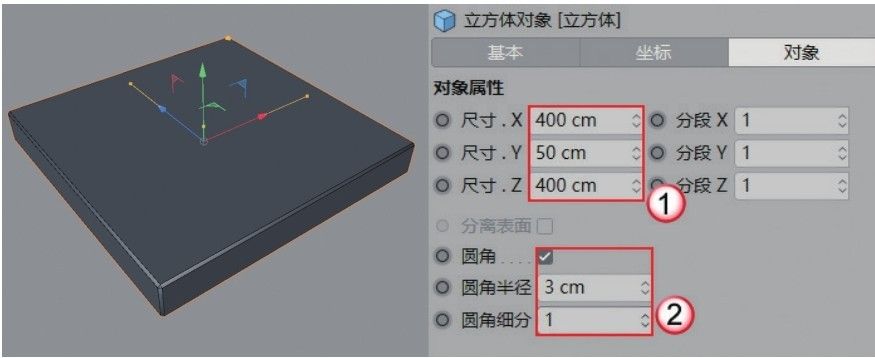

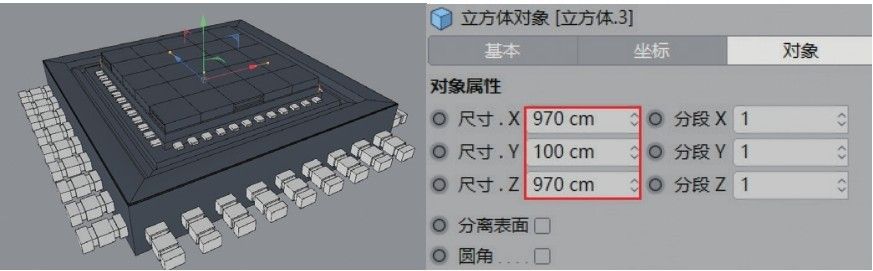

13 使用“立方体”工具在场景中创建一个立方体，具体参数设置如图16-606所示。

图16-606

14 使用“立方体”工具创建一个小立方体，如图16-607所示。

图16-607

15 将小立方体转换为可编辑对象，然后将外侧的边缘倒角，如图16-608所示。

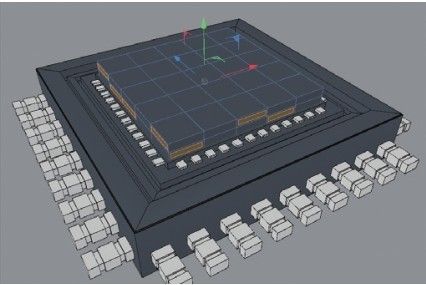

16 将小立方体也进行克隆，围绕在最上方的立方体的四周，效果如图16-609所示。

图16-608

图16-609

技巧与提示

克隆的方法与之前克隆的类似，这里不再赘述。

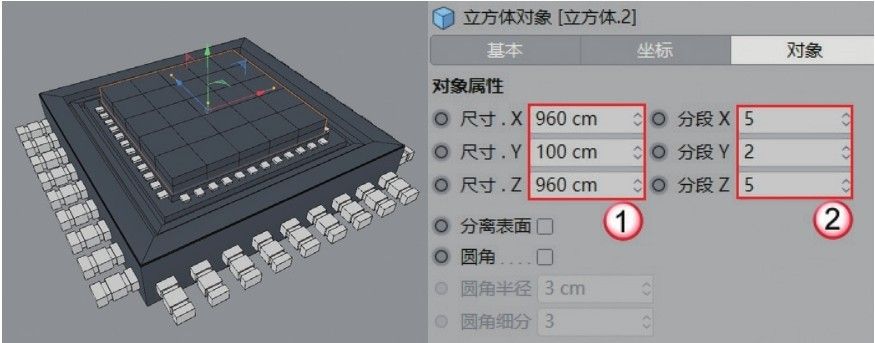

17 使用“立方体”工具在上方创建一个立方体模型，具体参数设置如图16-610所示。

图16-610

18 将上一步创建的立方体转换为可编辑对象，在“多边形”模式中选中侧边的多边形，如图16-611所示。

图16-611

19 使用“内部挤压”工具将选中的多边形向内收缩10cm，然后使用“挤压”工具向内挤出-15cm，如图16-612和图16-613所示。

图16-612

图16-613

光带模型

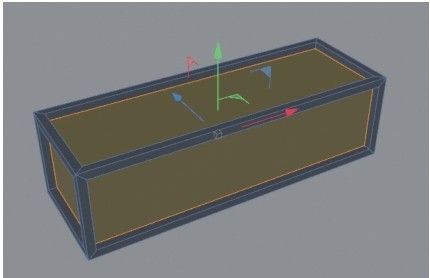

01 使用“立方体”工具创建一个立方体模型，具体参数设置如图16-614所示。

图16-614

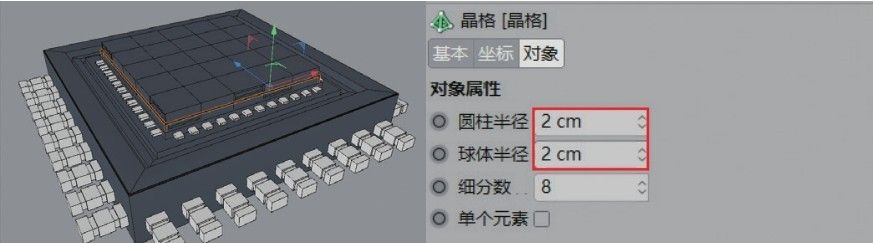

02 为上一步创建的立方体添加“晶格”生成器，设置“圆柱半径”和“球体半径”都为2cm，如图16-615所示。

图16-615

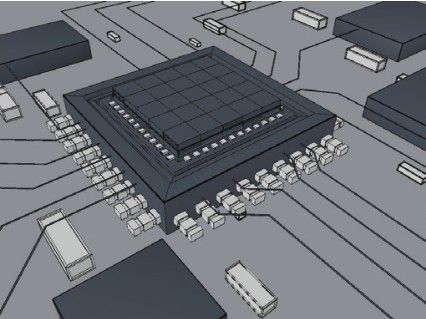

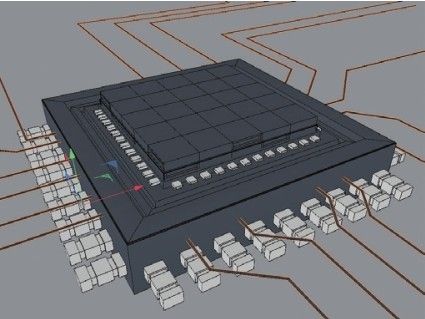

03 使用“样条画笔”工具在芯片模型的四周绘制光带的路径，如图16-616所示。

04 使用“矩形”工具在场景中绘制一个“宽度”为10cm，“高度”为1cm的矩形样条，然后使用“扫描”生成器将其扫描为光带模型，如图16-617所示。

图16-616

图16-617

配件模型

01 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图16-618所示。

图16-618

02 将立方体转换为可编辑对象，然后选中所有的多边形，使用“内部挤压”工具向内挤出8cm，如图16-619所示。

03 保持选中的多边形不变，然后使用“挤压”工具向内挤出-8cm，如图16-620所示。

图16-619

图16-620

04 为立方体添加“克隆”生成器，设置“模式”为“网格排列”，“数量”分别为5、1和5，“尺寸”分别为1000cm、200cm和1000cm，如图16-621所示。

图16-621

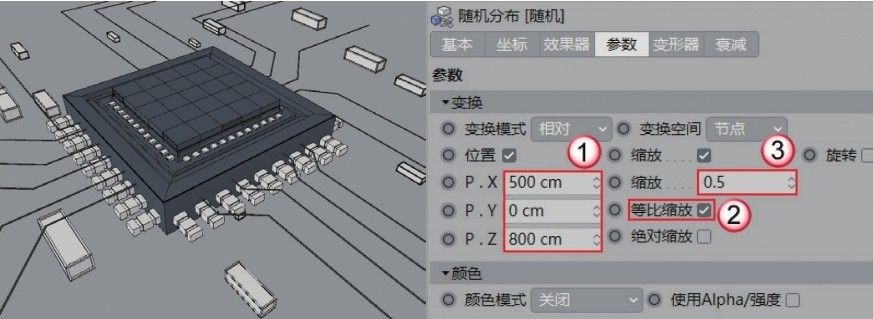

05 为“克隆”生成器添加“随机”效果器，设置P.X为500cm，P.Z为800cm，勾选“等比缩放”，设置“缩放”为0.5，如图16-622所示。

图16-622

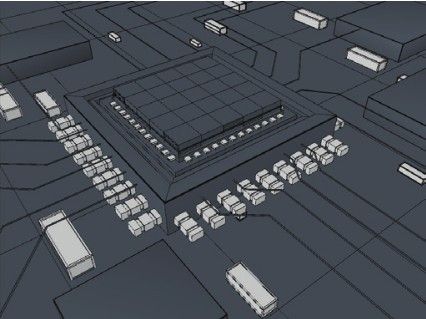

06 使用“立方体”工具在场景中创建大小不等的立方体，放在场景的空隙位置，如图16-623所示。

07 使用“平面”工具在场景中创建一个平面模型，位置如图16-624所示。

图16-623

图16-624

08 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图16-625所示。

图16-625

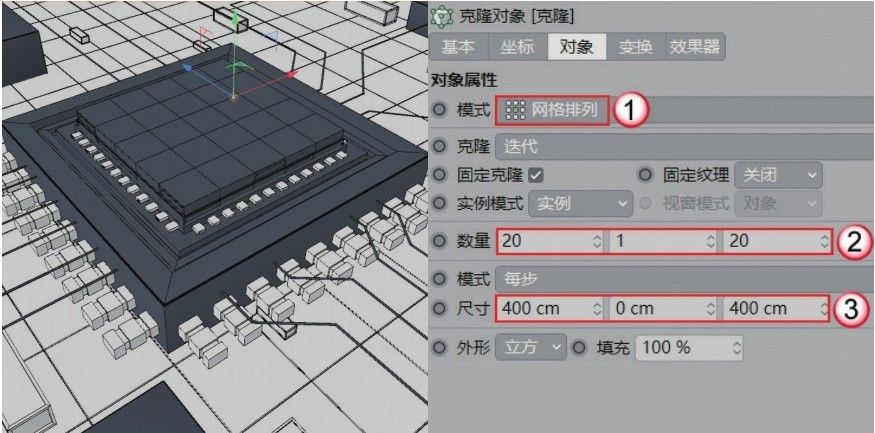

09 为模型添加“克隆”生成器，设置“模式”为“网格排列”，其他参数设置如图16-626所示。

图16-626

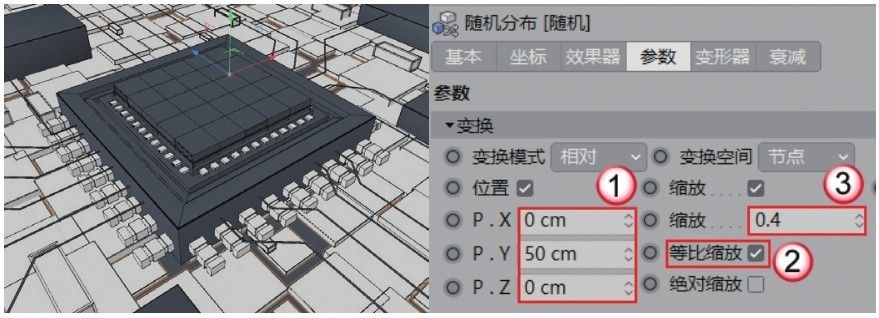

10 为克隆的模型添加“随机”效果器，如图16-627所示。

图16-627

技巧与提示

读者可以下载网络上的专用插件，可以生成电路板模型，不仅简单，而且更加真实，细节也更多。

2. 环境创建

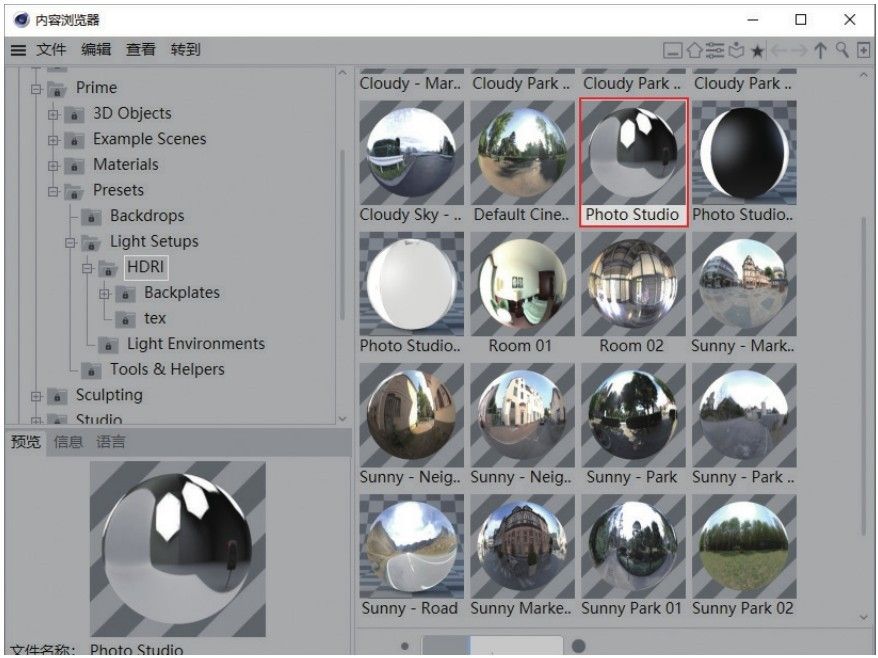

01 使用“天空”工具在场景中创建天空模型，然后按Shift+F8组合键打开“内容浏览器”，在“预置>Prime>Presets>Light Setups>HDRI”中选中Photo Studio文件，然后将其赋予天空模型，如图16-628所示。

图16-628

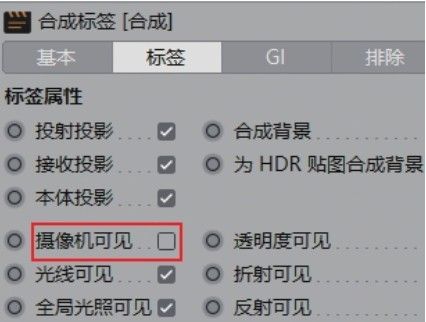

02 在“对象”面板选中“天空”，为其添加“合成”标签，然后取消勾选“摄像机可见”，如图16-629所示。

03 在“渲染设置”面板中调用测试渲染的参数，然后按Ctrl+R组合键预览渲染效果，如图16-630所示。

图16-629

图16-630

3. 材质制作

本案例的材质很简单，只有磨砂塑料、金属和自发光3种。

磨砂塑料

01 新建一个默认材质，设置“颜色”为（R:51，G:51，B:51），如图16-631所示。

图16-631

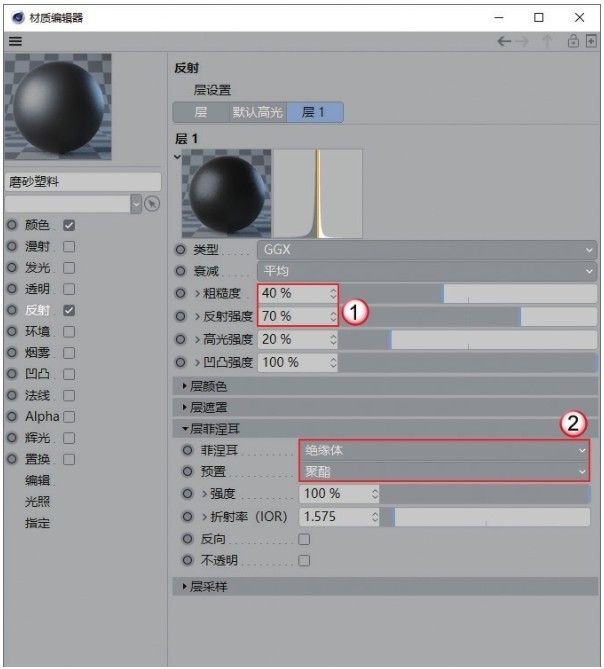

02 在“反射”中添加GGX，设置“粗糙度”为40％，“反射强度”为70％，“菲涅耳”为“绝缘体”，“预置”为“聚酯”，如图16-632所示。材质效果如图16-633所示。

图16-632

图16-633

金属材质

01 新建一个默认材质，设置“颜色”为（R:83，G:97， B:112），如图16-634所示。

图16-634

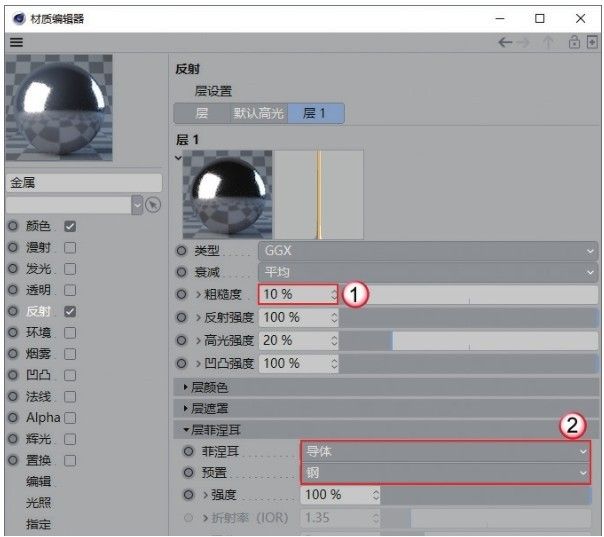

02 在“反射”中添加GGX，设置“粗糙度”为10％，“菲涅耳”为“导体”，“预置”为“钢”，如图16-635所示。材质效果如图16-636所示。

图16-635

图16-636

自发光材质

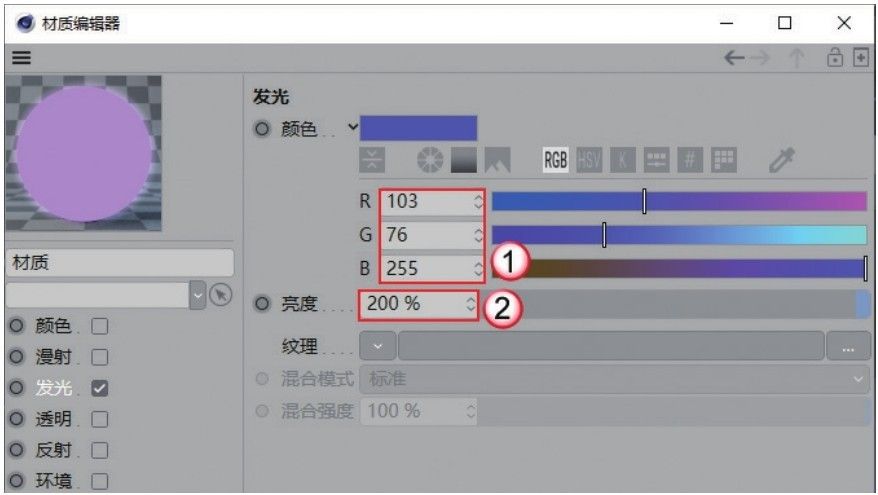

01 新建一个默认材质，在“发光”中设置“颜色”为（R:103， G:76，B:255），“亮度”为200％，如图16-637所示。

图16-637

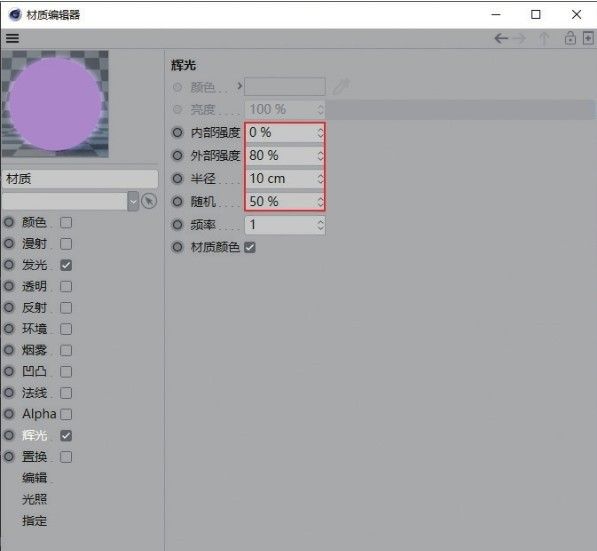

02 勾选“辉光”选项，设置“内部强度”为0％，“外部强度”为80％，“半径”为10cm，“随机”为50％，如图16-638所示。材质效果如图16-639所示。

图16-638

图16-639

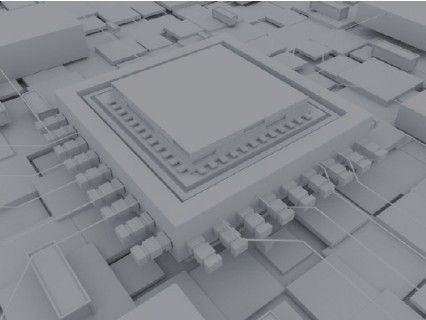

03 将材质赋予场景中的模型，效果如图16-640所示。

图16-640

4. 渲染输出

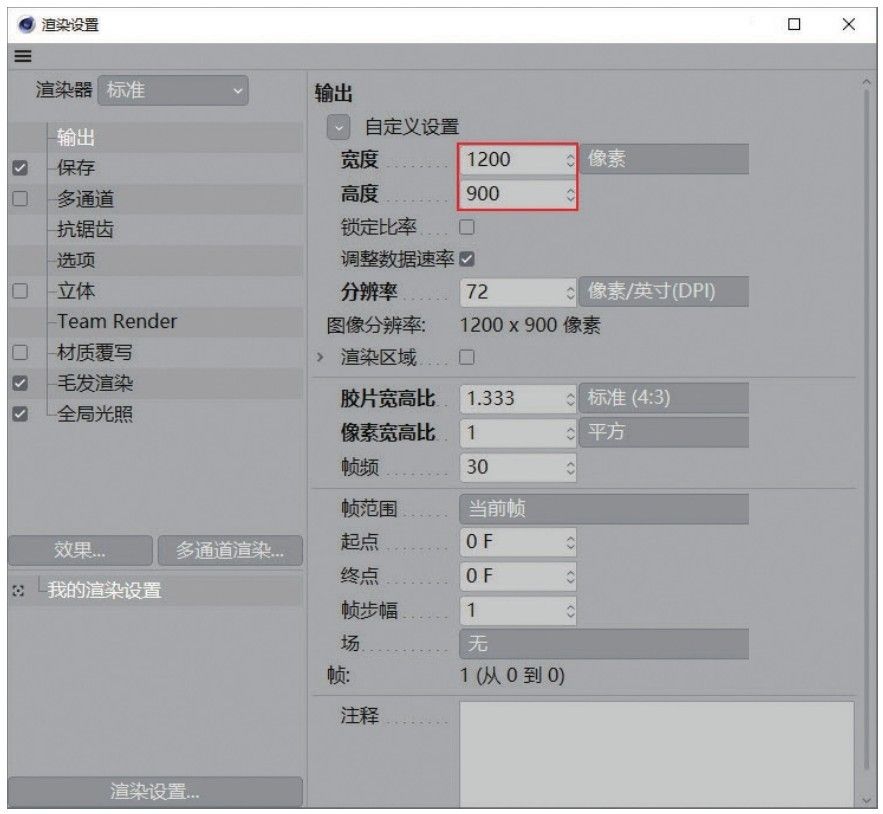

01 按Ctrl+B组合键打开“渲染设置”面板，在“输出”中设置“宽度”为1200像素，“高度”为900像素，如图16-641所示。

图16-641

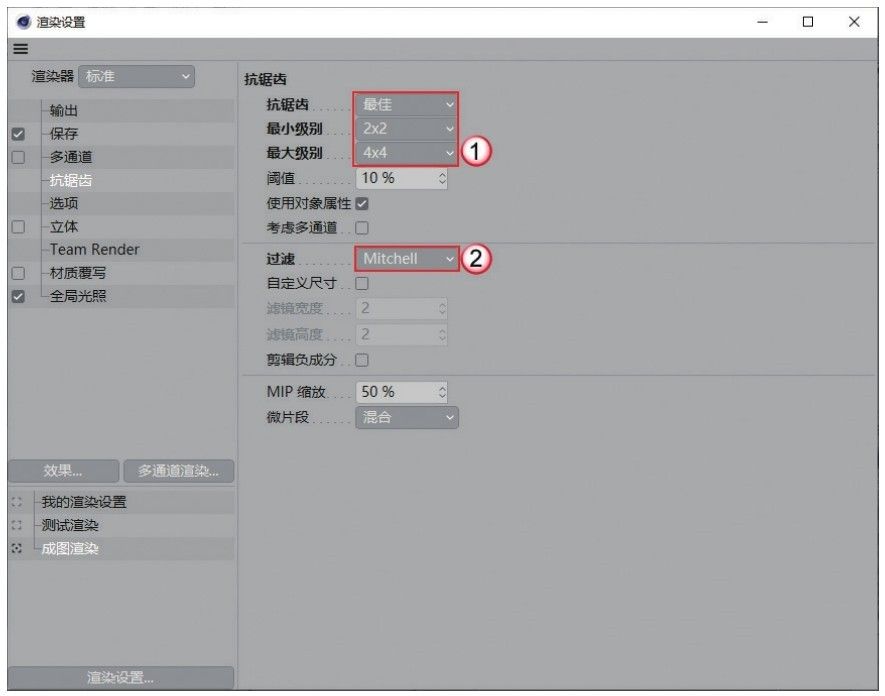

02 切换到“抗锯齿”，设置“抗锯齿”为“最佳”，“最小级别”为2×2，“最大级别”为4×4，“过滤”为Mitchell，如图16-642所示。

图16-642

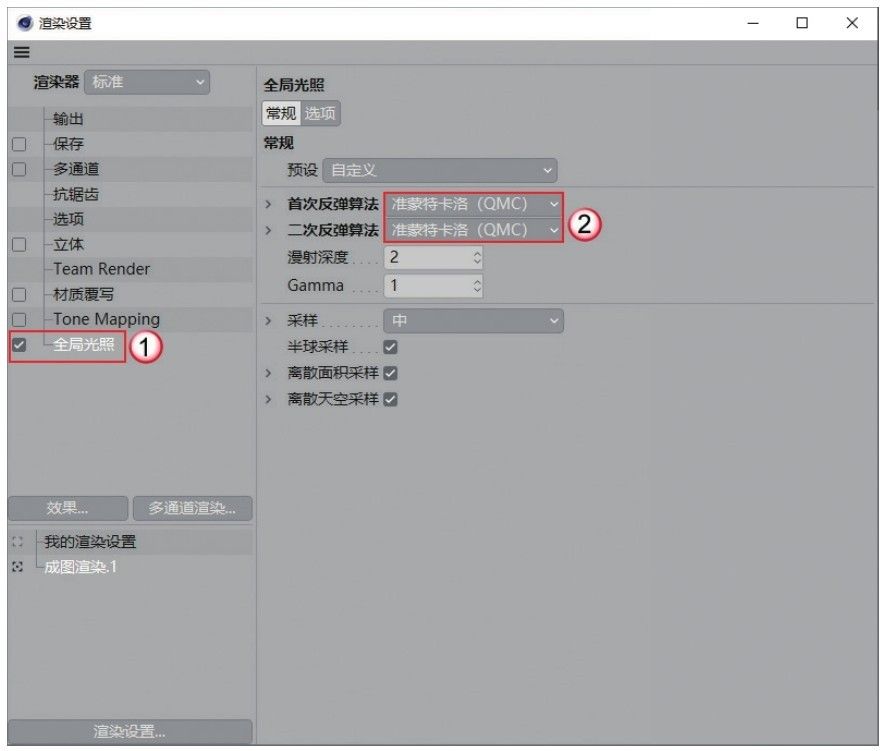

03 单击“效果”按钮，添加“全局光照”，设置“首次反弹算法”和“二次反弹算法”都为“准蒙特卡洛（QMC）”，如图16-643所示。

图16-643

04 按Shift+R组合键渲染场景，效果如图16-644所示。

图16-644

5. 后期处理

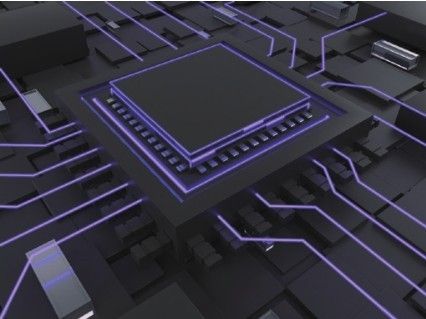

01 打开Photoshop，然后打开渲染好的图片，如图16-645所示。

图16-645

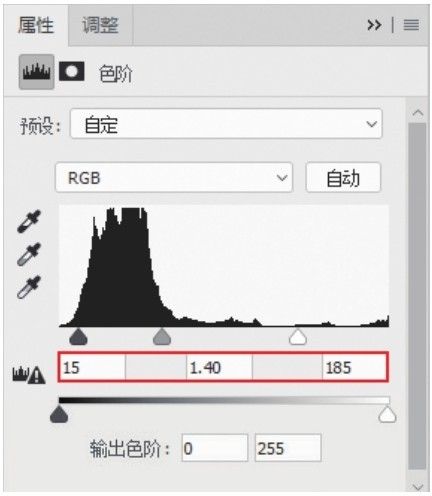

02 添加“色阶”调整图层，参数设置及效果如图16-646和图16-647所示。

图16-646

图16-647

03 添加“色彩平衡”调整图层，参数设置如图16-648所示。效果如图16-649所示。

图16-648

图16-649

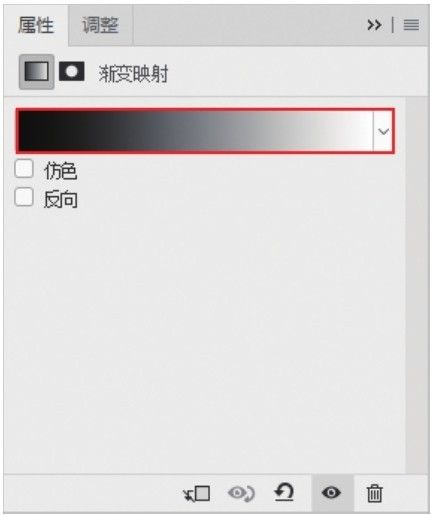

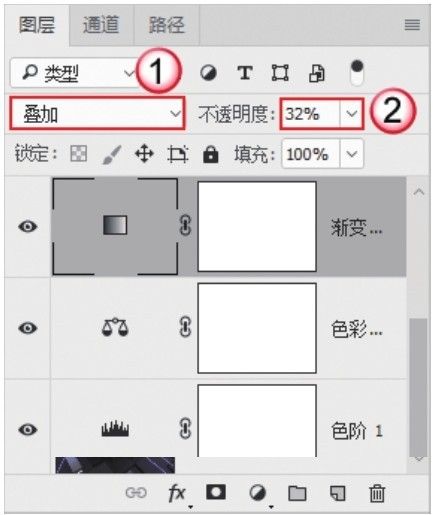

04 添加“渐变映射”调整图层，设置渐变颜色为“黑-白”，如图16-650所示。设置“渐变映射”调整图层的图层混合模式为“叠加”，“不透明度”为32％，如图16-651所示。效果如图16-652所示。

图16-650

图16-651

图16-652

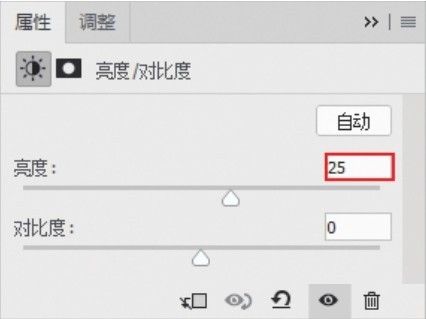

05 添加“亮度/对比度”调整图层，参数设置如图16-653所示。效果如图16-654所示。

图16-653

图16-654

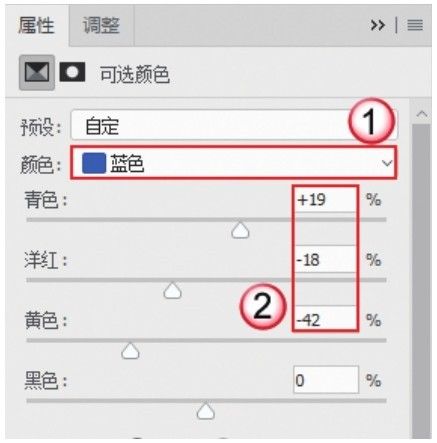

06 添加“可选颜色”调整图层，参数设置如图16-655所示。案例最终效果如图16-656所示。

图16-655

图16-656
