科幻风格的场景不会特别复杂，对具象的物体会存在一定的夸张效果。本案例制作发光的能量柱场景，模型的制作较为简单，重点在材质的表现上，案例效果如图16-524所示。

图16-524

1. 模型制作

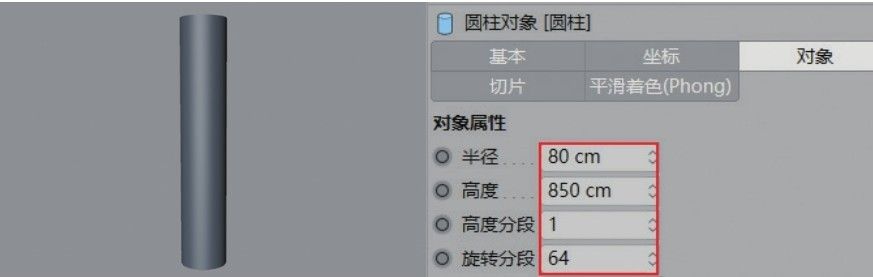

01 使用“圆柱”工具在场景中创建一个圆柱模型，如图16-525所示。

图16-525

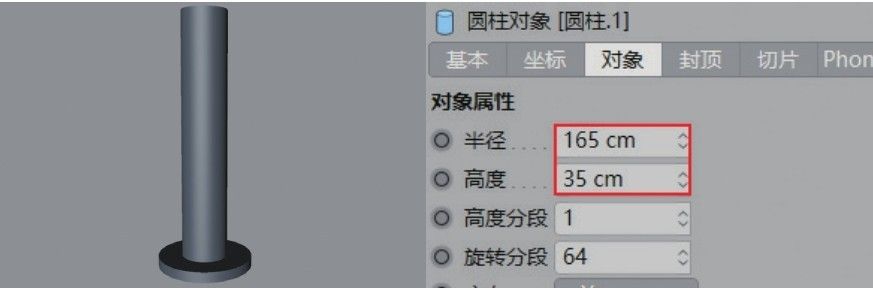

02 将圆柱模型向下复制一份，设置“半径”为165cm，“高度”为35cm，如图16-526所示。

图16-526

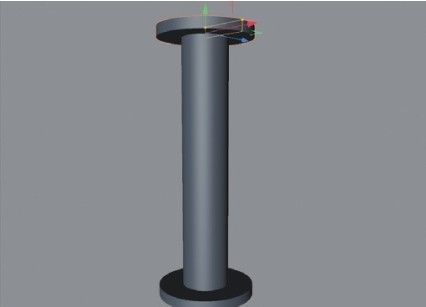

03 将上一步修改的圆柱模型复制一份放在顶端，如图16-527所示。

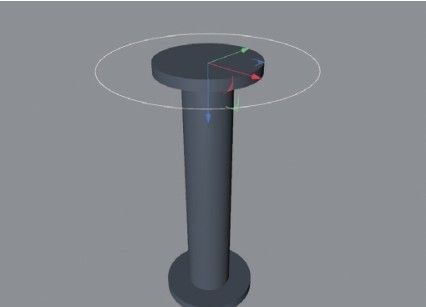

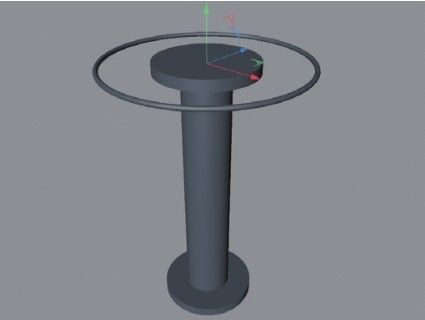

04 使用“圆环”工具在顶端绘制一个“半径”为320cm的圆环样条，如图16-528所示。

图16-527

图16-528

05 继续使用“圆环”工具绘制一个“半径”为7.5cm的圆环样条，然后使用“扫描”生成器将其生成为一个圆环模型，如图16-529所示。

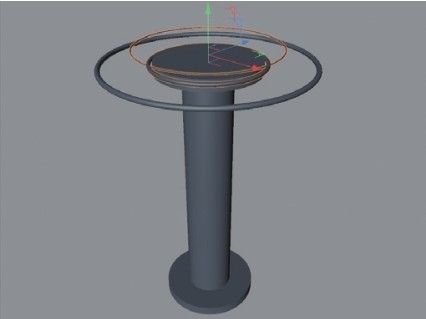

06 将上一步生成的圆环模型复制两个，分别修改圆环的参数，形成大小不同的圆环模型，如图16-530所示。

图16-529

图16-530

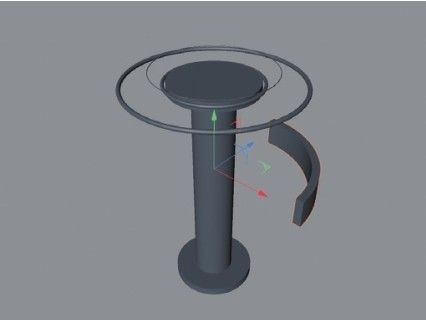

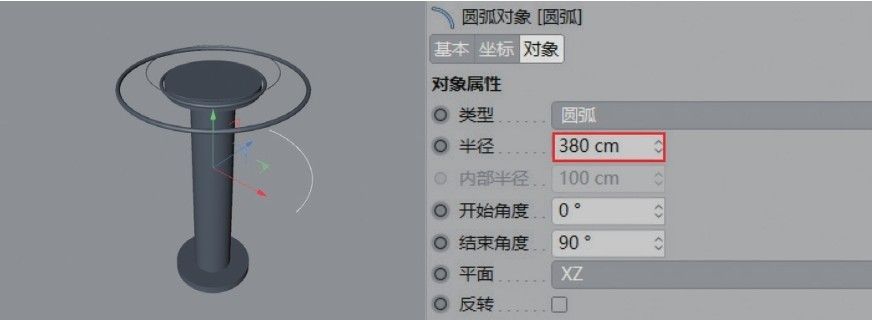

07 使用“圆弧”工具在场景中创建一个圆弧样条，设置“半径”为380cm，如图16-531所示。

图16-531

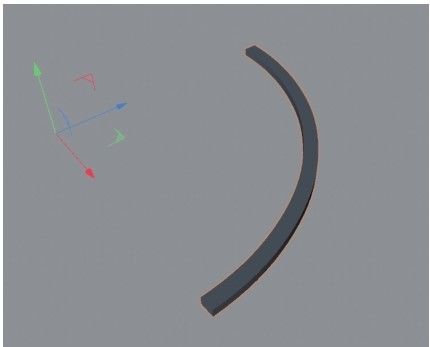

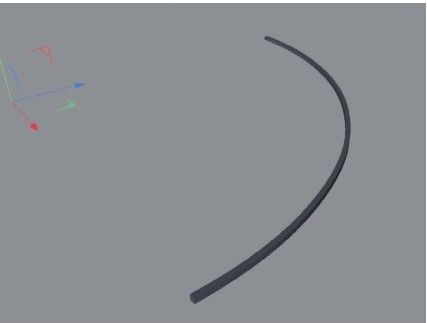

08 使用“矩形”工具在场景中创建一个“宽度”为30cm，“高度”为110cm的矩形样条，然后使用“扫描”生成器将其生成为一个圆弧模型，如图16-532所示。

图16-532

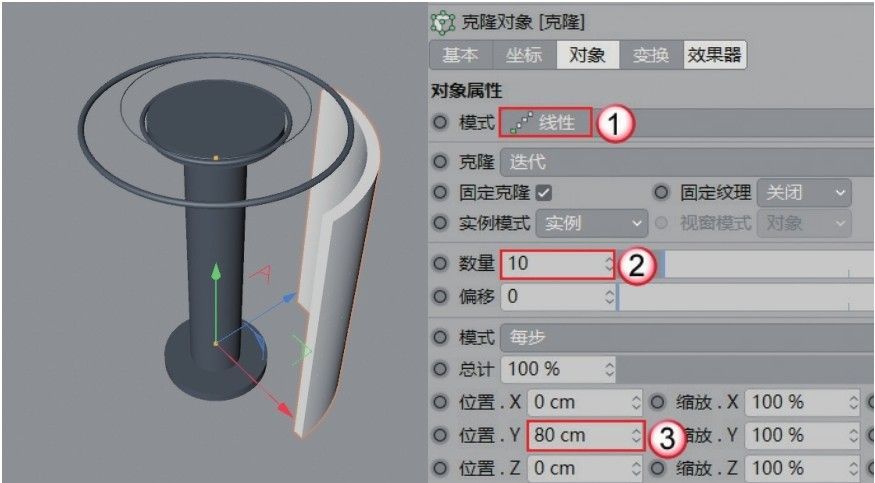

09 为上一步生成的模型添加“克隆”生成器，设置“模式”为“线性”，“数量”为10，“位置.Y”为80cm，如图16-533所示。

图16-533

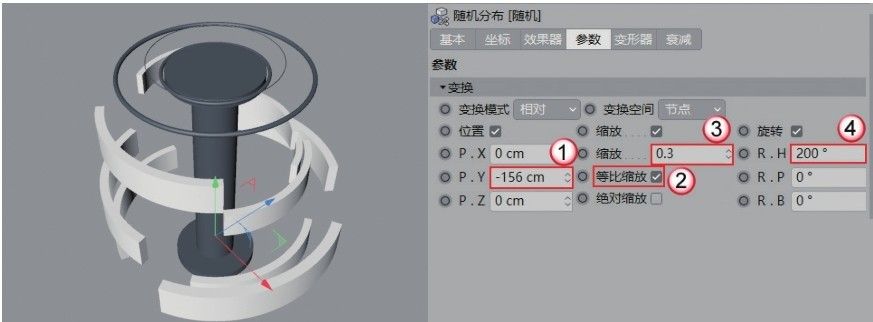

10 为“克隆”生成器添加“随机”效果器，设置P.Y为-156cm，勾选“等比缩放”选项，设置“缩放”为0.3，R.H为200°，如图16-534所示。

图16-534

11 将克隆对象复制一份，然后修改“圆弧”的“半径”为180cm，“矩形”的“宽度”为10cm，“高度”为6cm，模型效果如图16-535所示。

图16-535

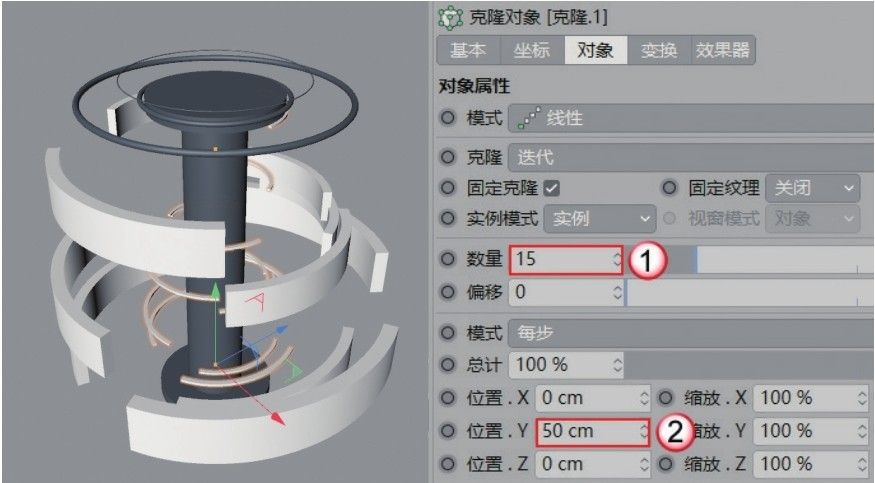

12 选中“克隆.1”选项，设置“数量”为15，“位置.Y”为50cm，如图16-536所示。

图16-536

13 将“克隆.1”选项复制一份，修改“圆弧”的“半径”为230cm，“矩形”的“宽度”和“高度”都为3cm，如图16-537所示。

图16-537

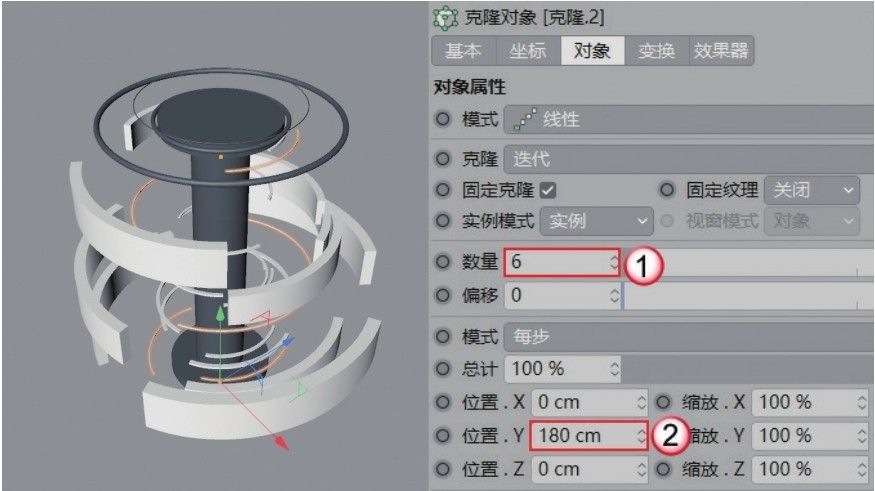

14 设置“克隆.2”的“数量”为6，“位置.Y”为180cm，如图16-538所示。

图16-538

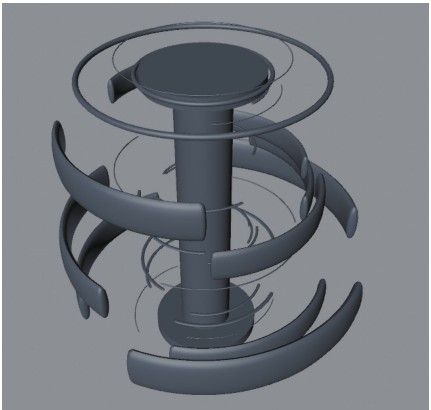

15 将所有的克隆对象成组，然后为组添加“细分曲面”生成器，模型的边缘变得圆滑，如图16-539所示。

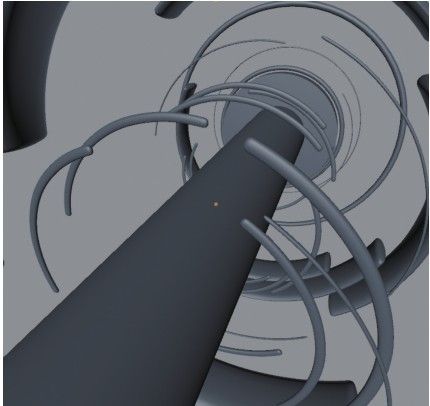

16 在场景中寻找一个合适的角度，然后添加一个摄像机，如图16-540所示。

图16-539

图16-540

技巧与提示

为了让画面更有空间感，建议将摄像机的“焦距”数值调小，这样能产生广角效果。

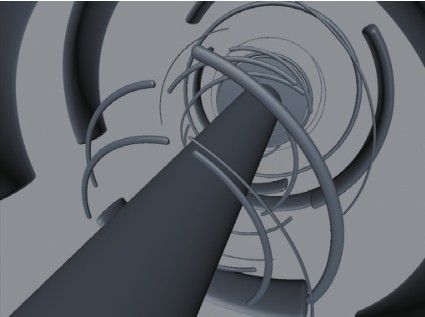

17 适当修改“随机”效果器的参数，让画面显得更加饱满，如图16-541所示。

图16-541

2. 环境创建

01 使用“天空”工具在场景中创建天空模型，如图16-542所示。

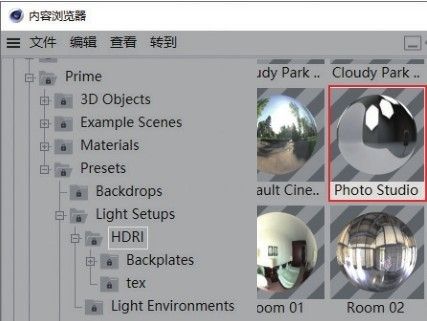

02 按Shift+F8组合键打开“内容浏览器”，在“预置>Prime>Presets>Light Setups>HDRI”中选中Photo Studio文件，然后将其赋予天空模型，如图16-543所示。

图16-542

图16-543

03 在“对象”面板选中“天空”，为其添加“合成”标签，然后取消勾选“摄像机可见”，如图16-544所示。

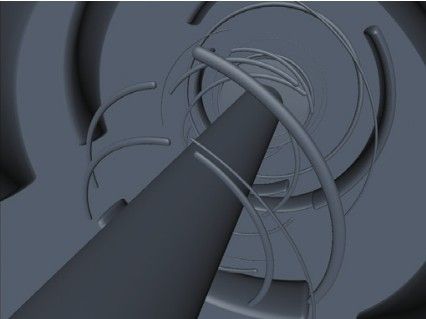

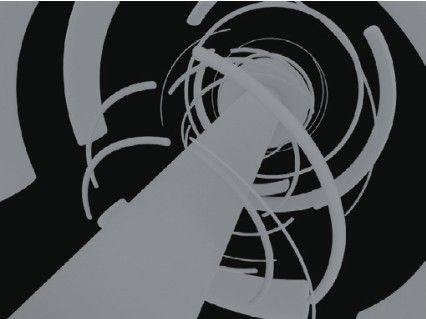

04 在“渲染设置”面板中调用测试渲染的参数，然后按Ctrl+R组合键预览渲染效果，如图16-545所示。

图16-544

图16-545

3. 材质制作

本案例的材质虽然不多，但制作相对复杂，需要读者耐心学习。

自发光材质

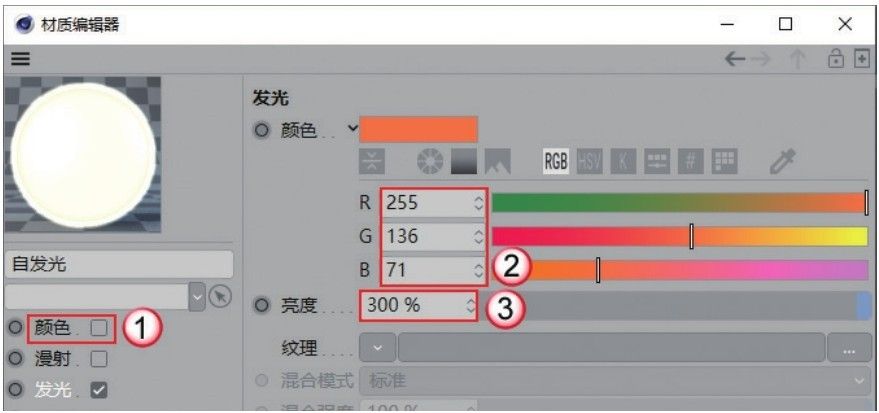

01 新建一个默认材质，取消勾选“颜色”选项，在“发光”中设置“颜色”为（R:255，G:136，B:71），“亮度”为300％，如图16-546所示。

图16-546

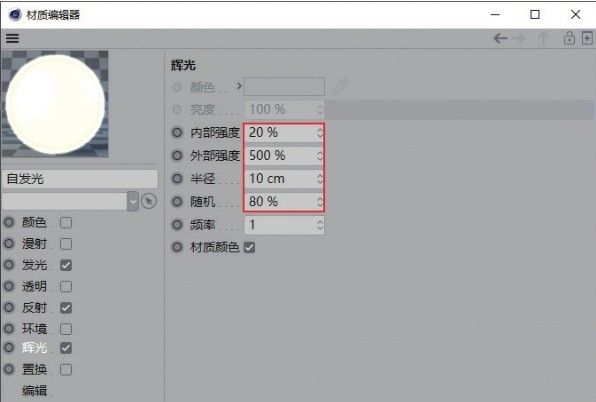

02 勾选“辉光”选项，设置“内部强度”为20％，“外部强度”为500％，“半径”为10cm，“随机”为80％，如图16-547所示。材质效果如图16-548所示。

图16-547

图16-548

玻璃材质

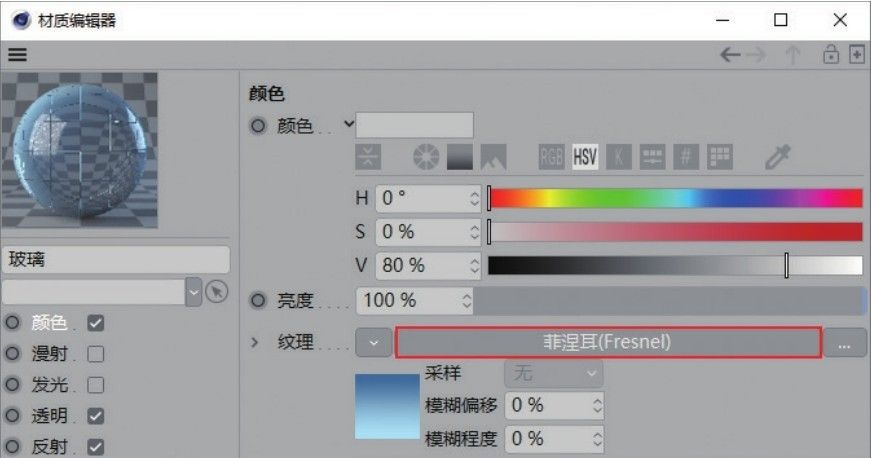

01 新建一个默认材质，在“颜色”的“纹理”通道中加载“菲涅耳（Fresnel）”贴图，如图16-549所示。

图16-549

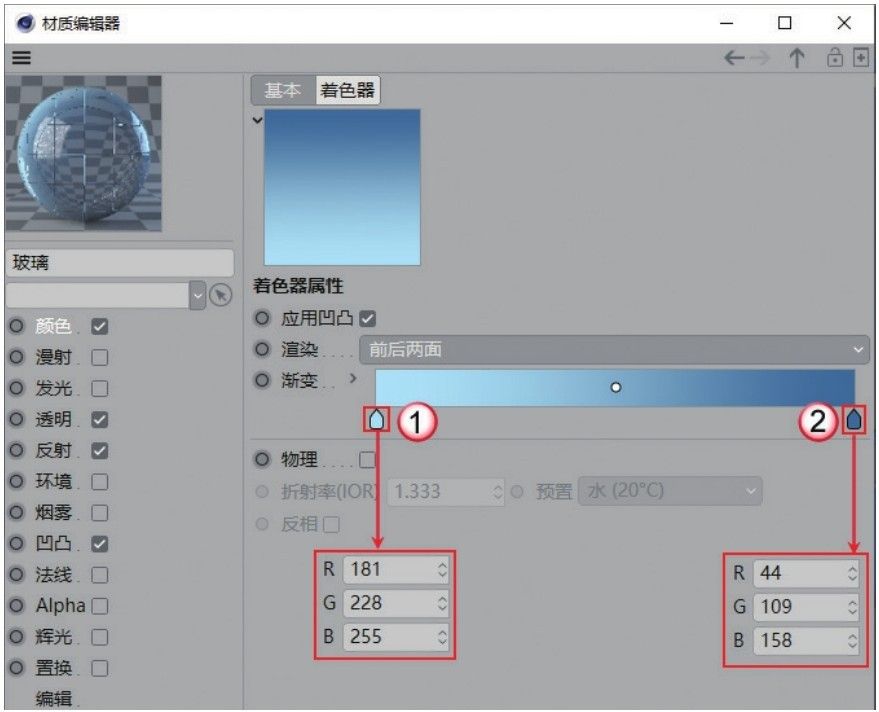

02 在“菲涅耳（Fresnel）”贴图中，设置“渐变”颜色分别为（R:181，G:228，B:255）和（R:44，G:109，B:158），如图16-550所示。

图16-550

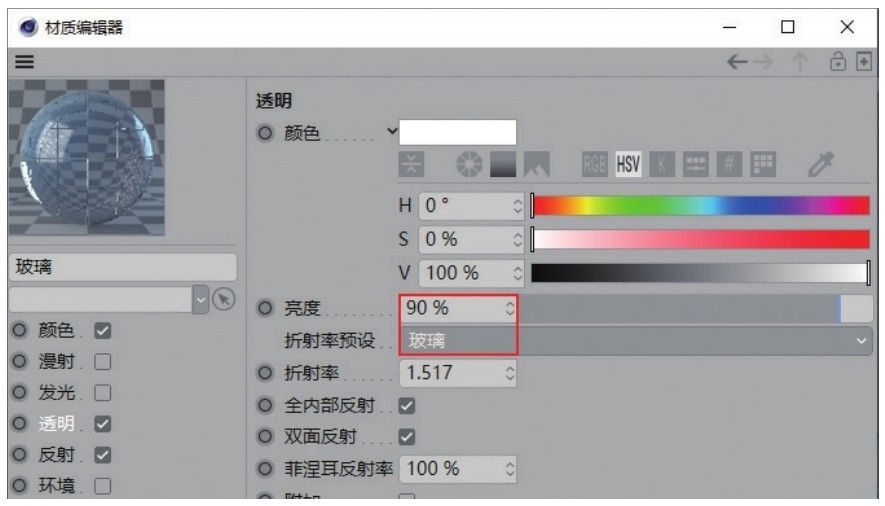

03 在“透明”中设置“亮度”为90％，“折射率预设”为“玻璃”，如图16-551所示。

图16-551

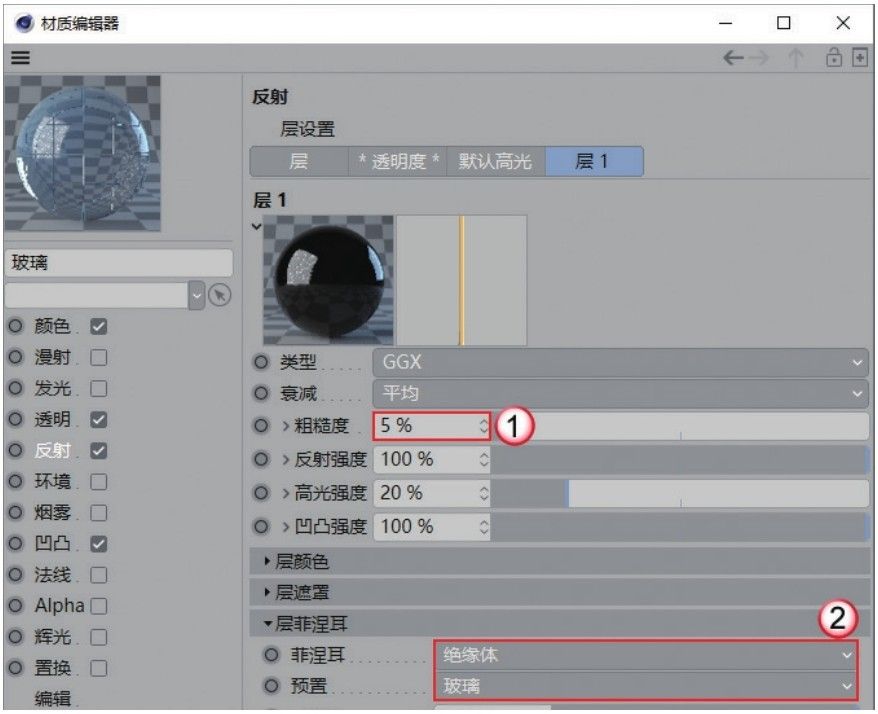

04 在“反射”中添加GGX，设置“粗糙度”为5％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图16-552所示。

图16-552

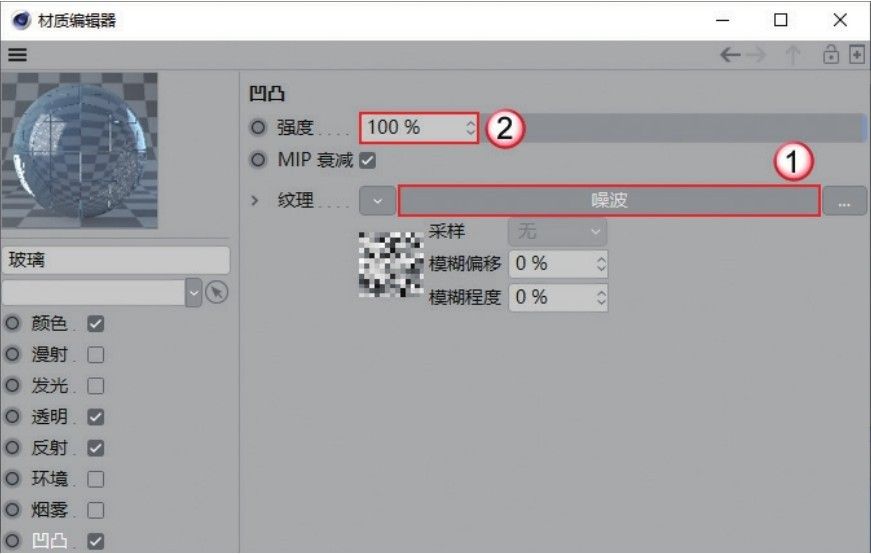

05 在“凹凸”的“纹理”通道中加载“噪波”贴图，设置“强度”为100％，如图16-553所示。

图16-553

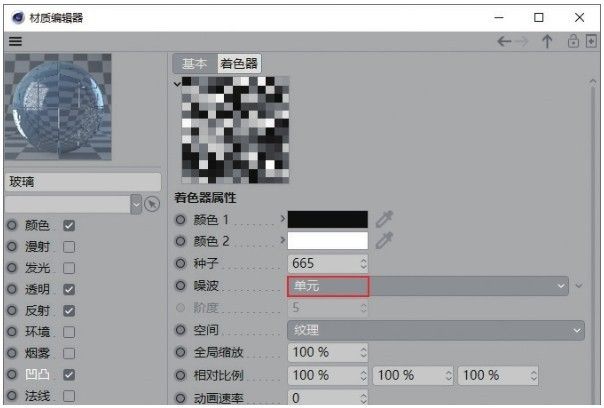

06 在“噪波”贴图中设置“噪波”为“单元”，如图16-554所示。材质效果如图16-555所示。

图16-554

图16-555

黑镜材质

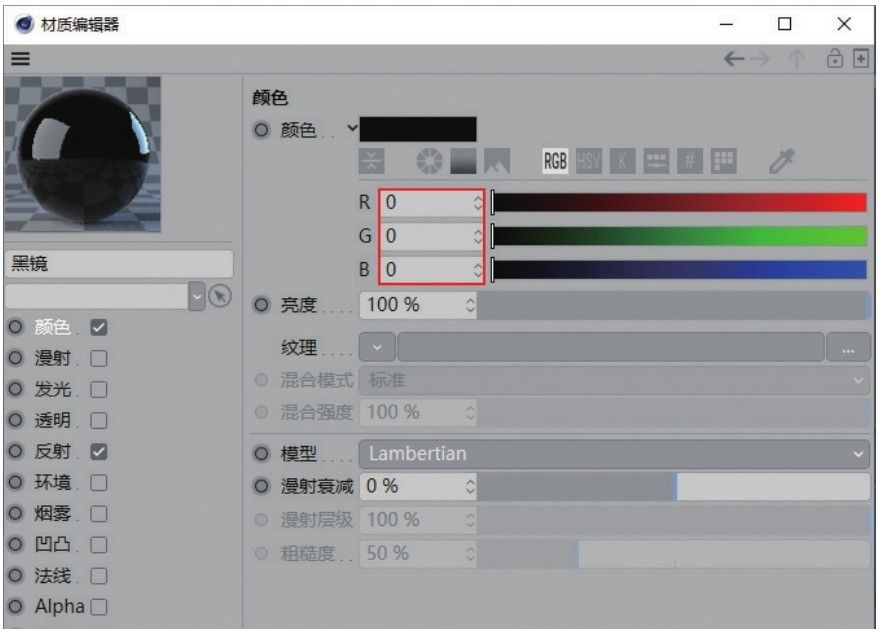

01 新建一个默认材质，设置“颜色”为（R:0，G:0，B:0），如图16-556所示。

图16-556

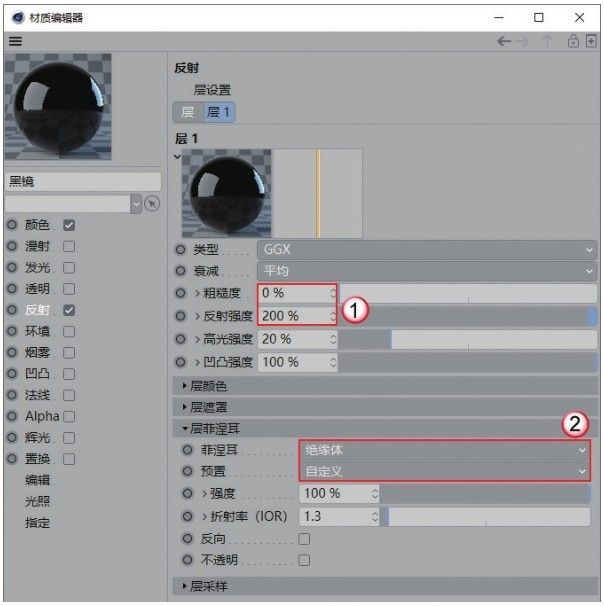

02 在“反射”中添加GGX，设置“粗糙度”为0％，“反射强度”为200％，“菲涅耳”为“绝缘体”，“预置”为“自定义”，如图16-557所示。材质效果如图16-558所示。

图16-557

图16-558

渐变材质

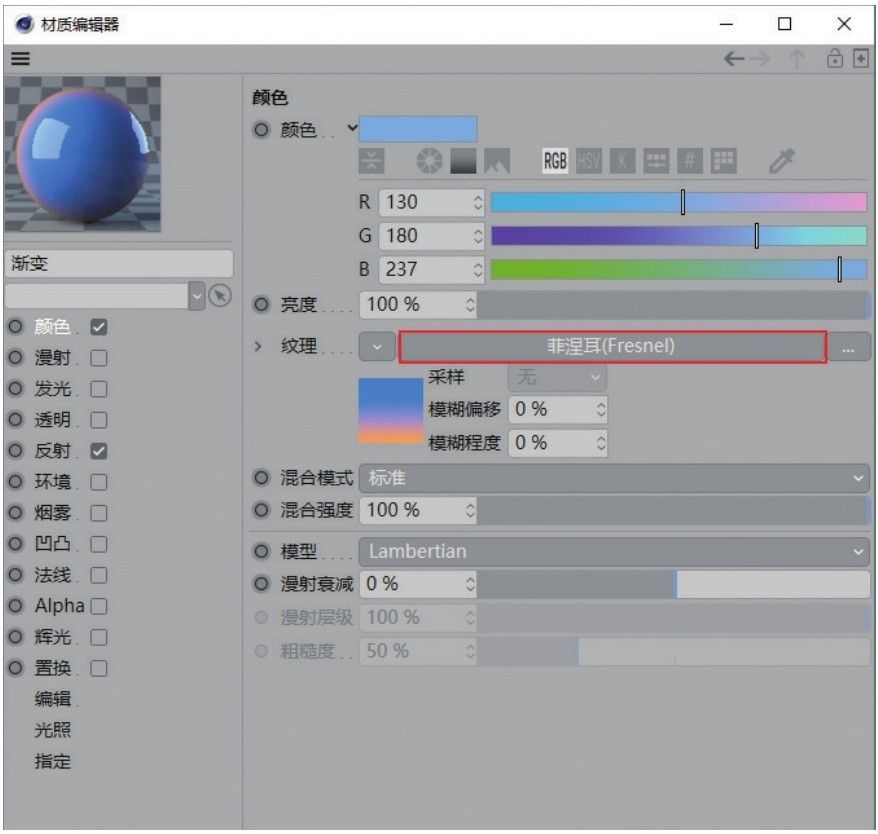

01 新建一个默认材质，在“颜色”的“纹理”通道中加载“菲涅耳（Fresnel）”贴图，如图16-559所示。

图16-559

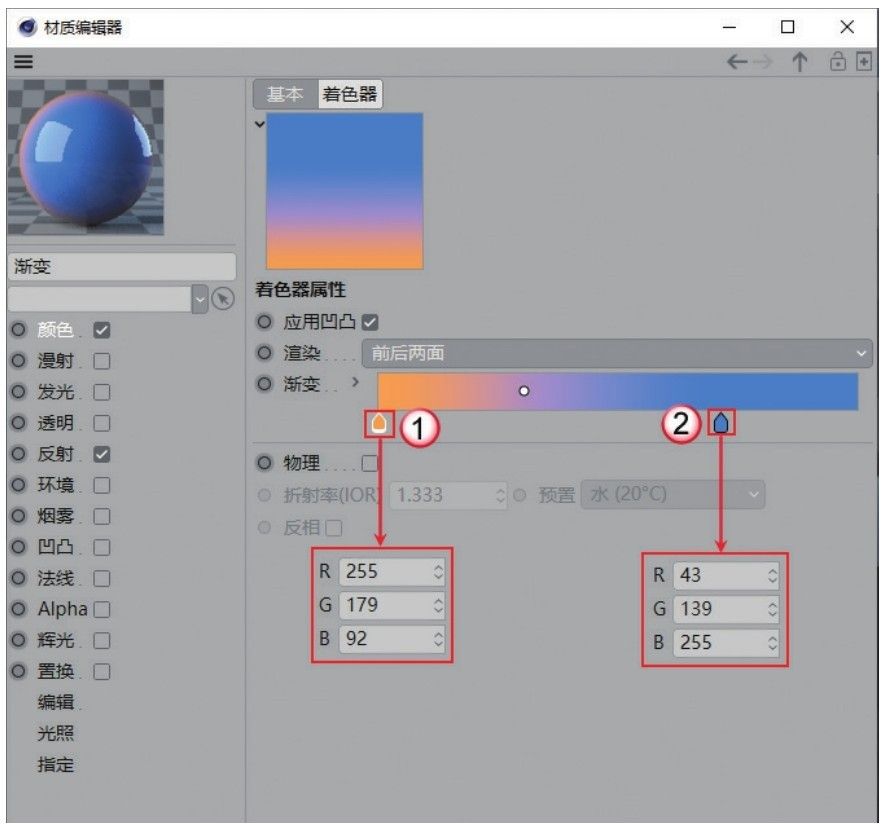

02 在“菲涅耳（Fresnel）”贴图中，设置“渐变”颜色分别为（R:255，G:179，B:92）和（R:43，G:139，B:255），如图16-560所示。

图16-560

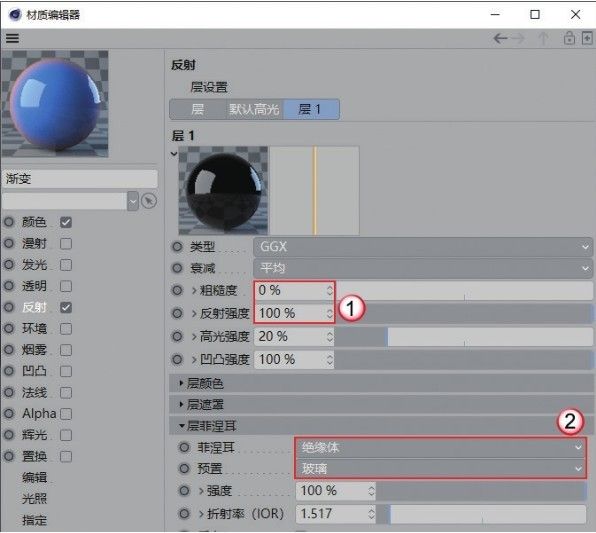

03 在“反射”中添加GGX，设置“粗糙度”为0％，“反射强度”为100％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图16-561所示。材质效果如图16-562所示。

图16-561

图16-562

技巧与提示

如果为材质添加一定的透明效果，会丰富材质的细节，但渲染速度会非常慢。读者有兴趣可以进行尝试。

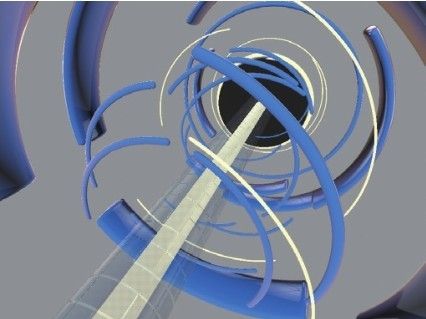

04 将材质赋予场景中的对象，效果如图16-563所示。

图16-563

4. 渲染输出

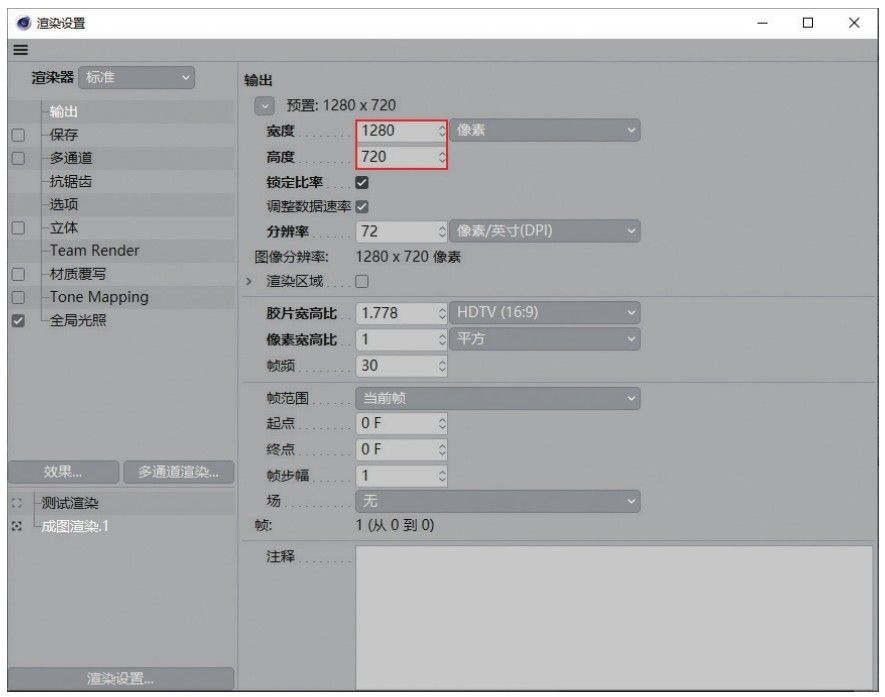

01 按Ctrl+B组合键打开“渲染设置”面板，在“输出”中设置“宽度”为1280像素，“高度”为720像素，如图16-564所示。

图16-564

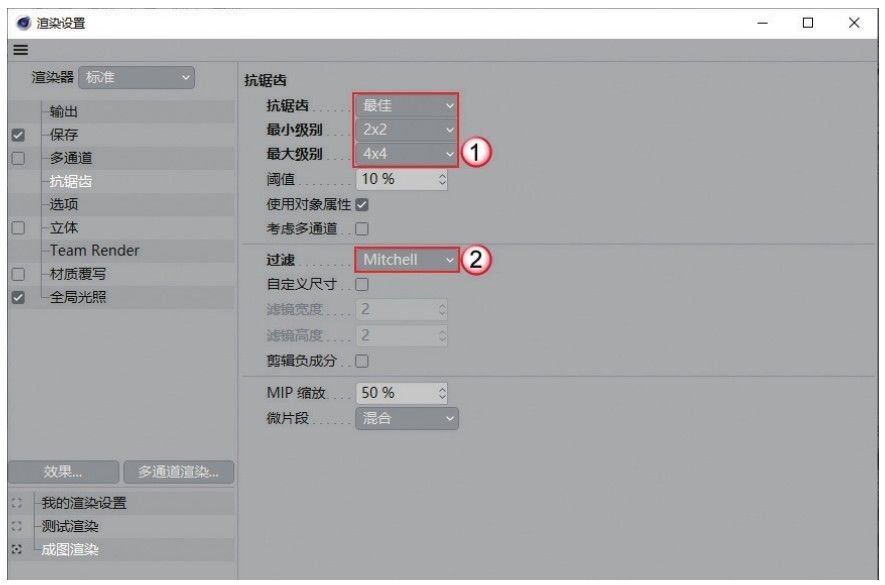

02 切换到“抗锯齿”，设置“抗锯齿”为“最佳”，“最小级别”为2×2，“最大级别”为4×4，“过滤”为Mitchell，如图16-565所示。

图16-565

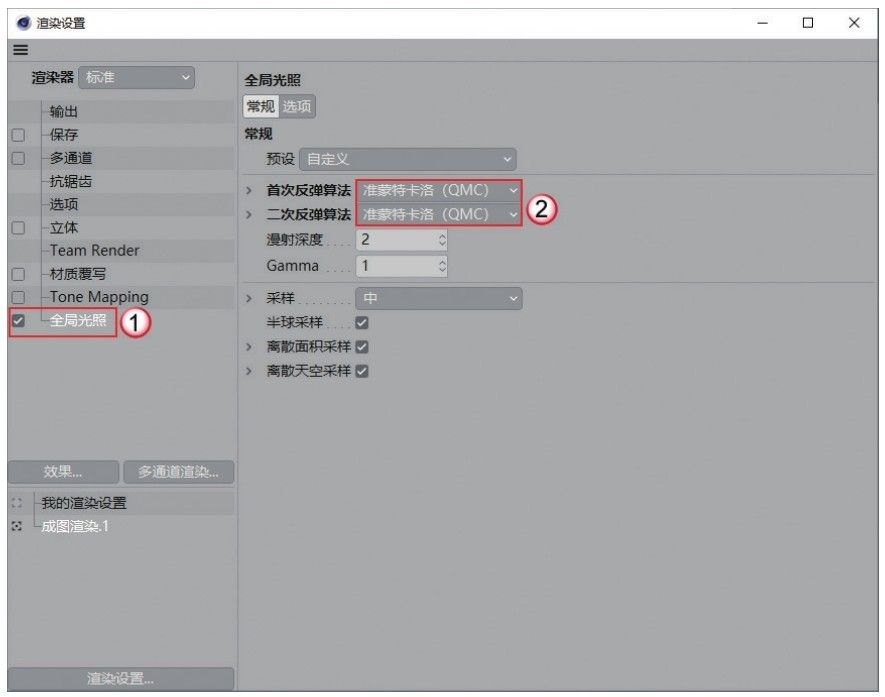

03 单击“效果”按钮，添加“全局光照”，设置“首次反弹算法”和“二次反弹算法”都为“准蒙特卡洛（QMC）”，如图16-566所示。

图16-566

04 按Shift+R组合键渲染场景，效果如图16-567所示。

图16-567

5. 后期处理

01 打开Photoshop，然后打开渲染好的图片，如图16-568所示。

图16-568

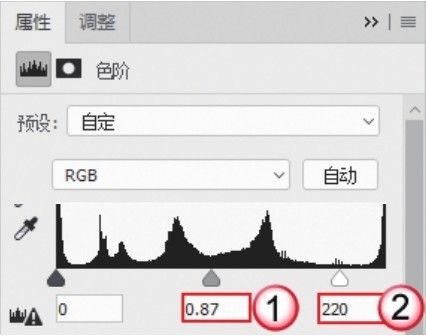

02 添加“色阶”调整图层，参数设置及效果如图16-569和图16-570所示。

图16-569

图16-570

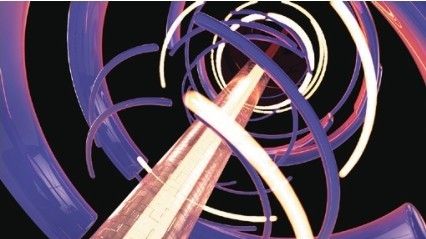

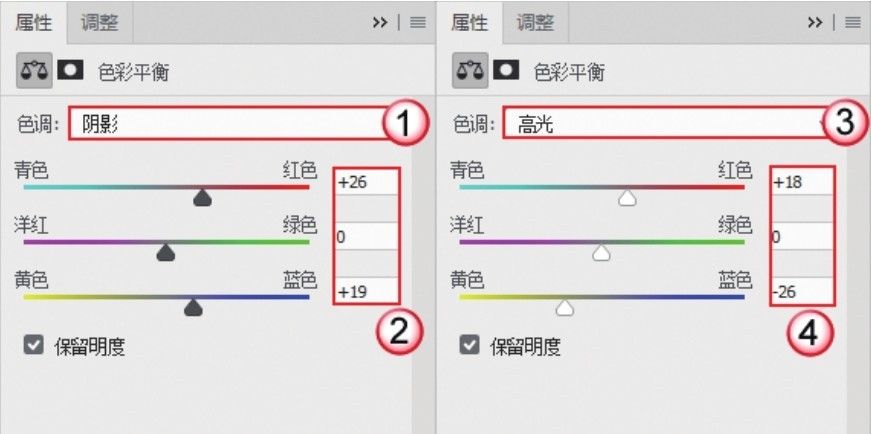

03 添加“色彩平衡”调整图层，参数设置如图16-571所示。效果如图16-572所示。

图16-571

图16-572

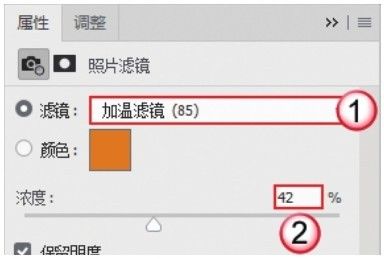

04 添加“照片滤镜”调整图层，参数设置如图16-573所示。效果如图16-574所示。

图16-573

图16-574

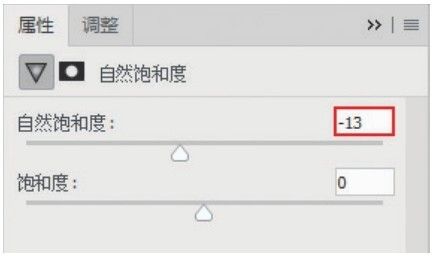

05 添加“自然饱和度”调整图层，参数设置如图16-575所示。效果如图16-576所示。

图16-575

图16-576

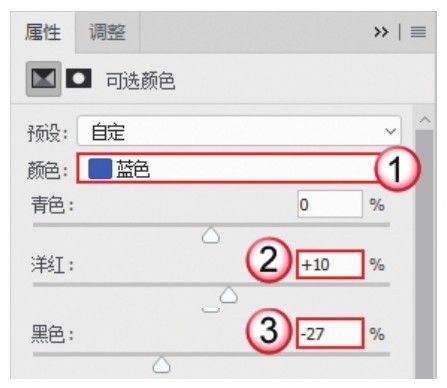

06 添加“可选颜色”调整图层，参数设置如图16-577所示。效果如图16-578所示。

图16-577

图16-578

07 按Ctrl+Shift+Alt+E组合键盖印所有可见图层，生成“图层1”，如图16-579所示。

图16-579

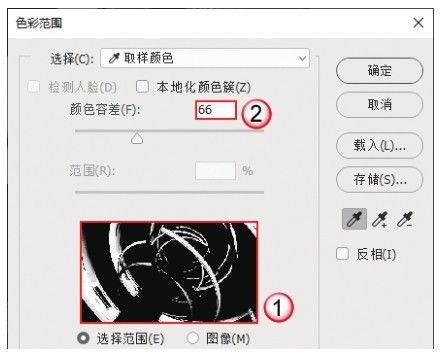

08 执行“选择>色彩范围”菜单命令，打开“色彩范围”对话框，吸取视图中的蓝色部分，然后设置“颜色容差”为66，如图16-580所示。单击“确定”按钮后，选中的区域会生成选区，如图16-581所示。

图16-580

图16-581

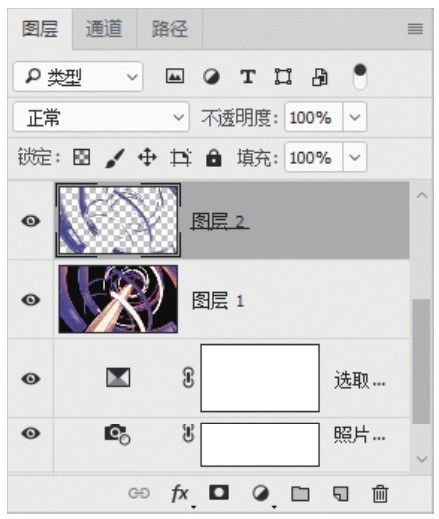

09 按Ctrl+J组合键将选区复制为一个新的图层“图层2”，如图16-582所示。

图16-582

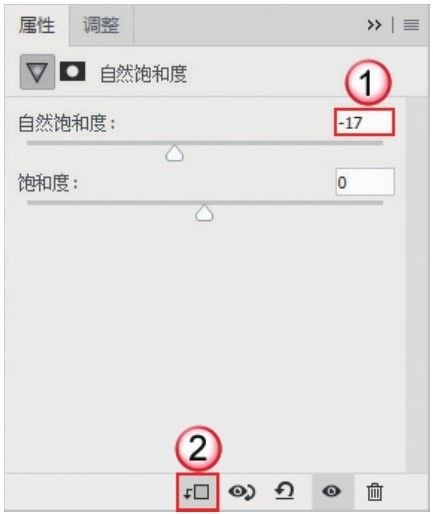

10 为“图层2”添加“自然饱和度”调整图层，参数设置如图16-583所示。效果如图16-584所示。

图16-583

图16-584

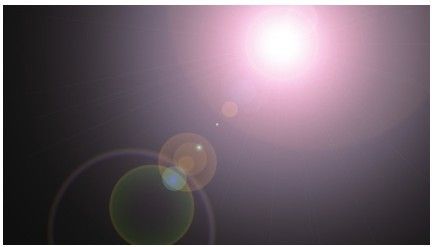

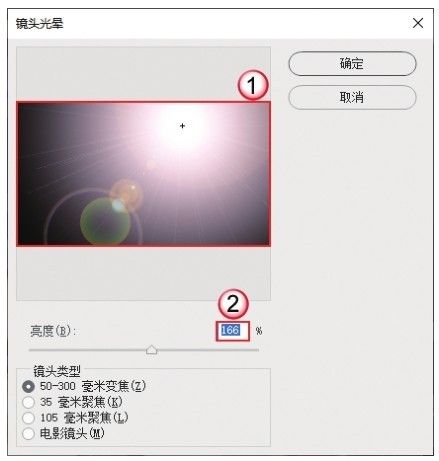

11 新建一个图层，填充黑色，然后执行“滤镜>渲染>镜头光晕”菜单命令，打开“镜头光晕”对话框，设置光源的位置，并设置“亮度”为166％，如图16-585所示。效果如图16-586所示。

图16-585

图16-586

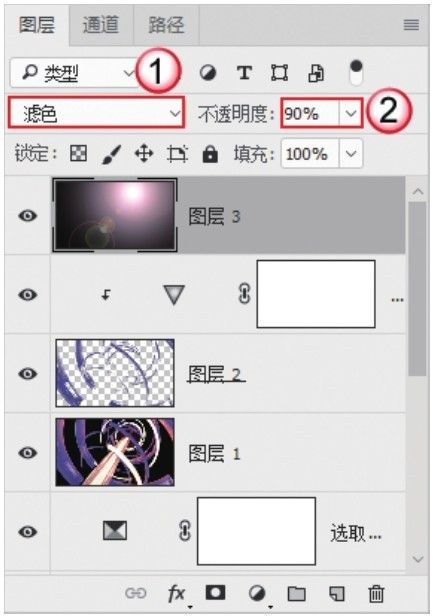

12 将添加镜头光晕的图层的混合模式设置为“滤色”，“不透明度”为90％，如图16-587所示。案例最终效果如图16-588所示。

图16-587

图16-588
