安全框是摄像机的一个辅助工具，在添加摄像机后就需要设置，这样才能得到理想的画面尺寸。

本节工具介绍

1. 安全框的概念与设置方法

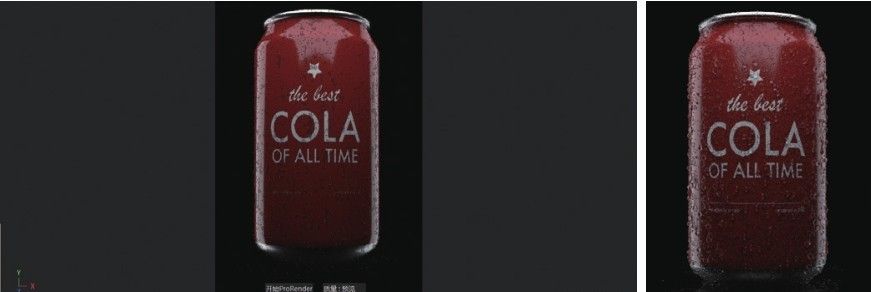

安全框是视图中的安全线，安全框内的对象在进行视图渲染时不会被裁剪掉，如图5-24所示。下图左边的视图内容与渲染内容不完全相同，通过对比可发现视图中左右两边的部分都被裁剪掉了。

图5-24

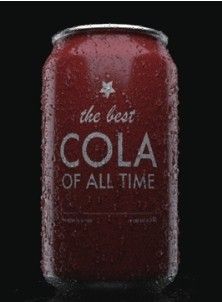

摄像机视图通常有预览构图的功能，但是上述问题让这个功能几乎无效，此时就可以使用安全框来解决这个问题。图5-25所示的视图中出现了1个线框，这个线框就是渲染安全框。通过对比，可发现安全框内的内容与渲染效果图中的内容完全一样，如图5-26所示。

图5-25

图5-26

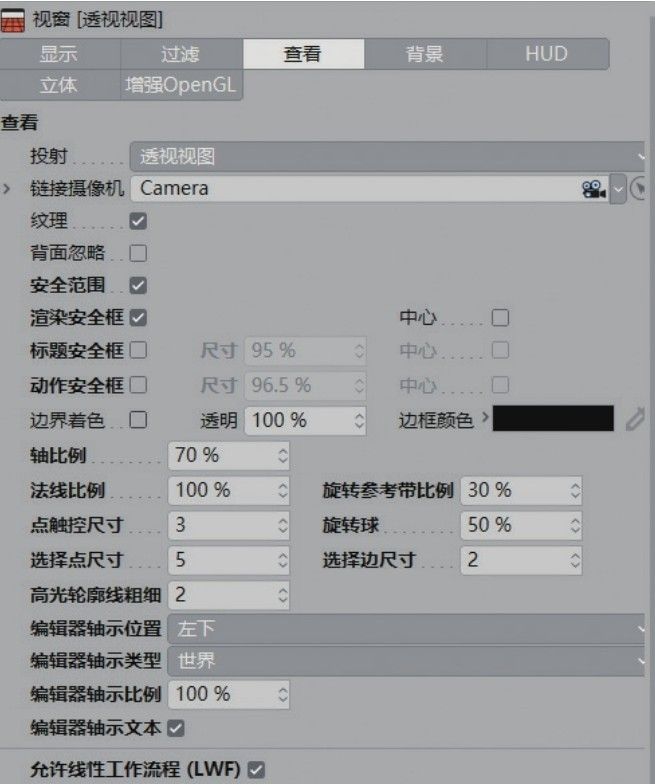

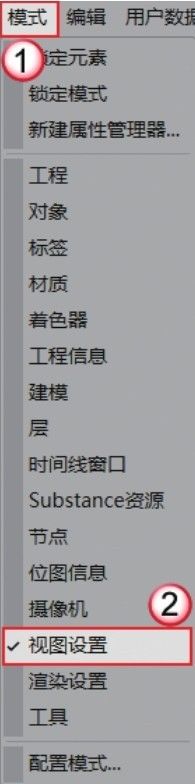

在“属性”面板上单击“模式”菜单，然后选择“视图设置”选项，如图5-27所示。此时“属性”面板的显示效果如图5-28所示。

图5-27

图5-28

勾选“安全范围”选项后，会激活“渲染安全框”选项，如图5-29所示。

图5-29

视图中“渲染安全框”的黑线很细，与模型重叠在一起，有时不容易观察，就需要通过“边界着色”进行区分。勾选“边界着色”选项后，视图中“渲染安全框”以外的部分会显示为半透明的黑色，如图5-30和图5-31所示。这样就能在视图中明确地观察摄像机所渲染的范围。

图5-30

图5-31

技巧与提示

勾选“边界着色”选项后，会激活“透明”和“边框颜色”两个选项。“透明”是控制边框颜色的透明度，100％时为不透明效果。“边框颜色”是设置边界的着色，默认为黑色，读者也可设置自己喜欢的颜色。

2. 胶片宽高比

为了达到理想的画面效果，在摄像机不能继续调整的情况下，就需要调整“渲染安全框”的长宽比例，即“胶片宽高比”。设置“胶片宽高比”的位置不在摄像机的属性中，而是在“渲染设置”面板中，如图5-32所示。

除了可以设置任意的“胶片宽高比”，系统也提供了预置的参数，如图5-33所示。

图5-32

图5-33

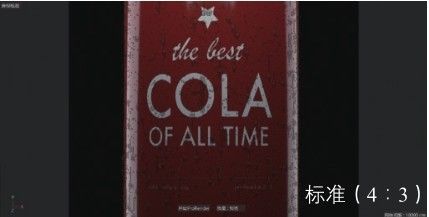

图5-34所示的是“正方（1∶1）”的比例，其他比例的效果如图5-35和图5-36所示。

图5-34

图5-35

在这些比例中，最常用的是“标准（4∶3）”和“HDTV （16∶9）”两种。

图5-36
