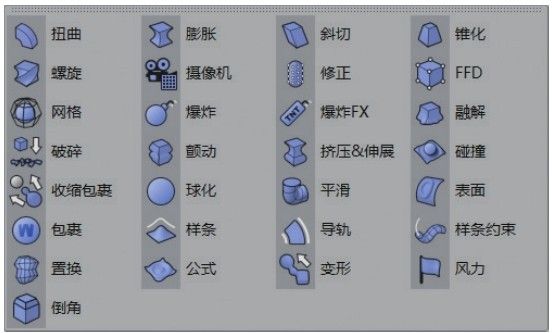

Cinema 4D中自带的变形器是紫色图标，位于对象的子层级或平级，如图3-162所示。变形器通常用于改变三维模型的形态，形成扭曲、倾斜和旋转等效果。

图3-162

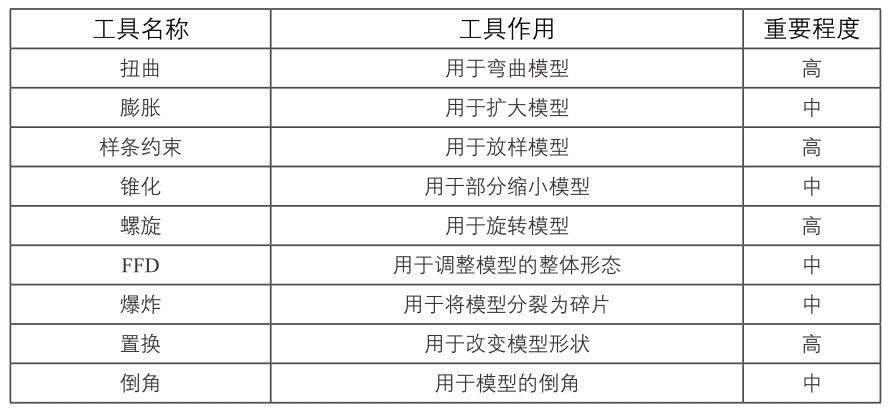

本节工具介绍

1.扭曲

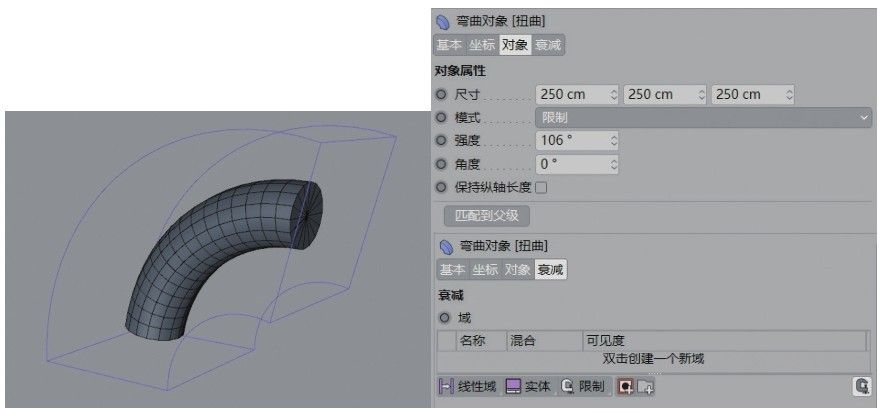

“扭曲”变形器可以将模型进行任意角度的弯曲。扭曲由“对象”和“衰减”两个选项卡组成，如图3-163所示。

图3-163

重要参数讲解

尺寸：设置变形器的紫色边框大小。

强度：设置模型弯曲的强度。

角度：设置模型弯曲时旋转的角度。

保持纵轴长度：勾选该选项后，模型无论怎样弯曲，纵轴高度不变。

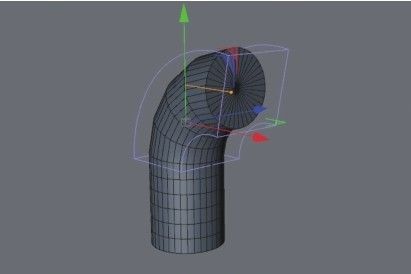

匹配到父级：单击此按钮后，变形器的边框将自动匹配模型的大小，如图3-164所示。

图3-164

技术专题 变形器边框的调整方法

Cinema 4D的变形器可以调整边框大小来控制模型变形效果。下面以“扭曲”变形器为例进行讲解。

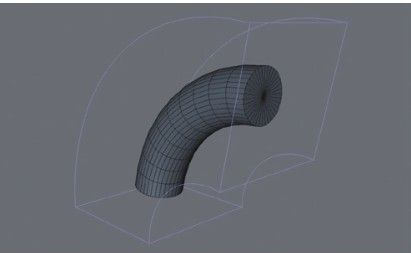

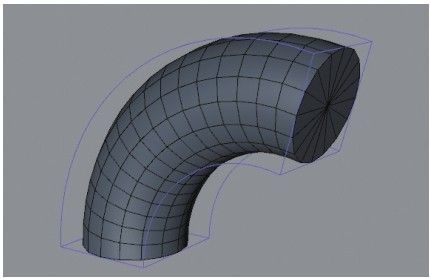

默认的“扭曲”变形器边框的长、宽和高尺寸都为250cm，效果如图3-165所示。

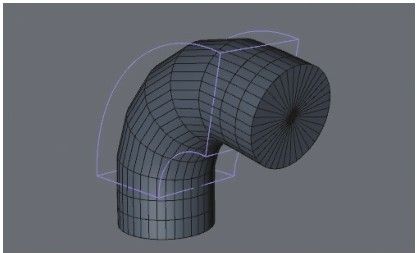

设置边框的长、宽和高的尺寸都为100cm，效果如图3-166所示。

图3-165

图3-166

用“移动”工具移动边框的位置，可以观察到模型随着边框的移动扭曲效果也跟着改变，如图3-167所示。只有包含在紫色边框内的模型才会扭曲，而在边框以外的模型则保持原状。

同理，用“旋转”工具和“缩放”工具也能控制紫色的边框。

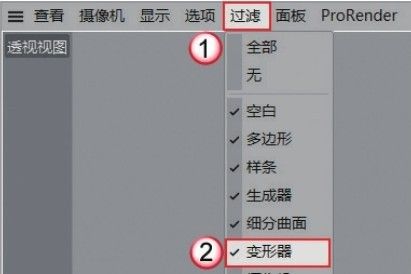

如果在操作时，觉得紫色的边框影响操作，可以在“过滤”菜单中取消勾选“变形器”选项，紫色的边框就会隐藏，如图3-168所示。

图3-167

图3-168

重点实战：用扭曲变形器制作扭曲线条

本案例使用圆环、扭曲变形器和置换变形器等工具制作扭曲的线条模型，案例效果如图3-169所示。

图3-169

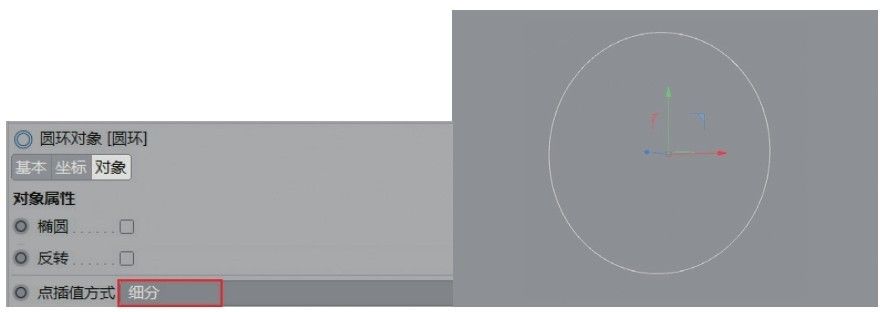

01 使用“圆环”工具在场景中创建一个圆环样条，设置“点插值方式”为“细分”，如图3-170所示。

图3-170

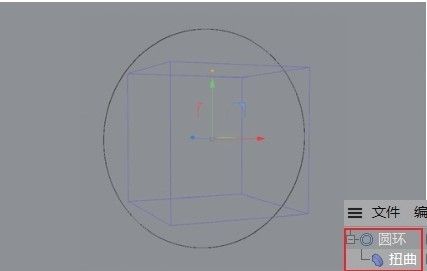

02 单击“扭曲”按钮，在场景中添加“扭曲”变形器，然后在“对象”面板中将“扭曲”放在“圆环”的子层级，如图3-171所示。

图3-171

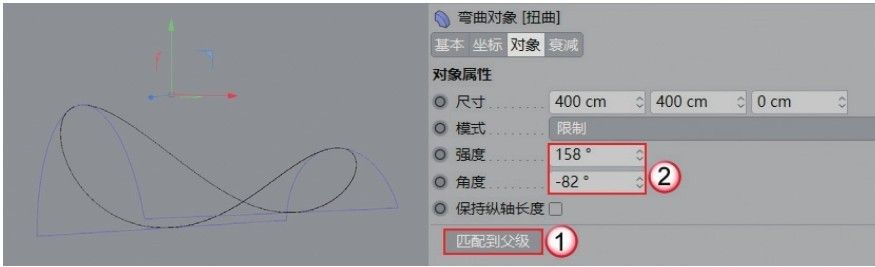

03 选中“扭曲”变形器，在“对象”选项卡中单击“匹配到父级”按钮，使变形器的外框与圆环相等，然后设置“强度”为158°，“角度”为-82°，如图3-172所示。

图3-172

技巧与提示

“强度”和“角度”的数值仅供参考，读者可设置任意数值。

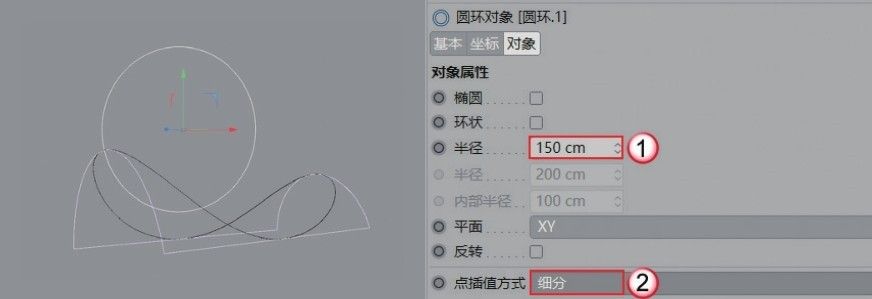

04 在场景中继续创建一个圆环，设置“半径”为150cm，“点插值方式”为“细分”，如图3-173所示。

图3-173

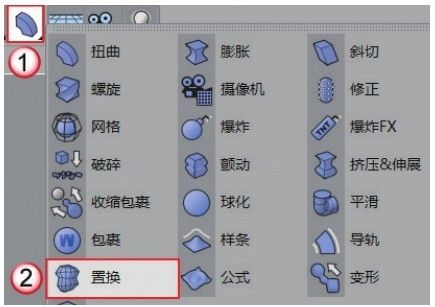

05 长按“扭曲”按钮，在弹出的面板中选择“置换”变形器，然后将其放在新建圆环的子层级，如图3-174所示。

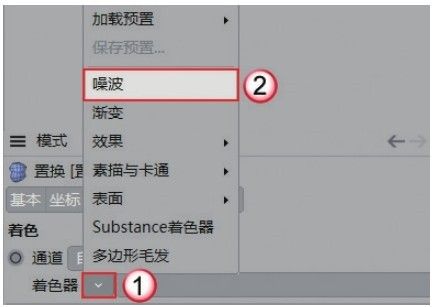

06 添加“置换”变形器后，可以发现圆环没有任何变化。在“置换”变形器的“着色器”选项卡中，单击“着色器”旁边的按钮，在弹出的菜单中选择“噪波”，如图3-175所示。

图3-174

图3-175

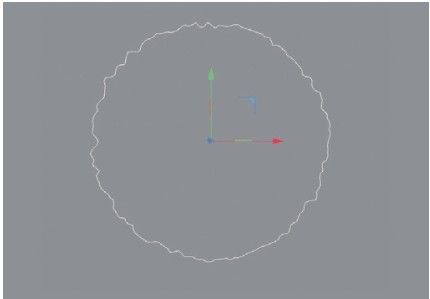

07 添加“噪波”贴图后，可以观察到圆环的边缘出现锯齿状，如图3-176所示。

08 为两个圆环对象添加“扫描”生成器，生成线条模型，如图3-177所示。

图3-176

图3-177

技巧与提示

为了得到正确的模型效果，一定要将带“置换”变形器的圆环放在“扫描”生成器子层级的上方。

09 观察生成的模型，线条有些粗。将带“置换”变形器的圆环的“半径”修改为90cm，模型效果如图3-178所示。

10 使用“旋转”工具旋转模型，调整一个合适的观察角度，如图3-179所示。

图3-178

图3-179

技术专题 为对象快速添加生成器和变形器

为对象添加生成器或变形器时，需要手动将对象移动到其子层级或父层级。这种操作有些麻烦，这里为读者介绍快速添加生成器和变形器的方法。

生成器：选中对象，然后按住Alt键并单击生成器图标，系统会自动将生成器作为选择对象的父层级。

变形器：选中对象，然后按住Shift键并单击变形器图标，系统会自动将变形器作为选择对象的子层级。

需要特别注意的是，如果一次性选中多个对象，就会为多个对象单独添加生成器或变形器。

2.膨胀

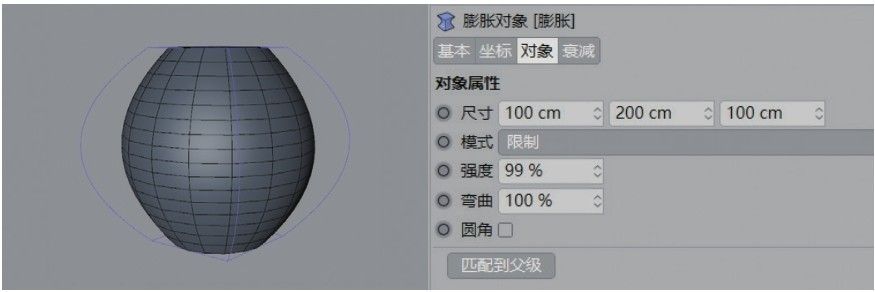

“膨胀”变形器可以让模型局部放大或缩小。与“扭曲”变形器一样，“膨胀”变形器也是“对象”和“衰减”两个选项卡，如图3-180所示。

图3-180

重要参数讲解

强度：设置模型放大的强度。

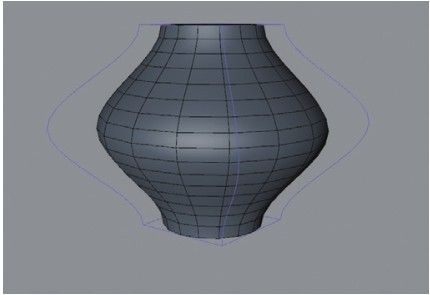

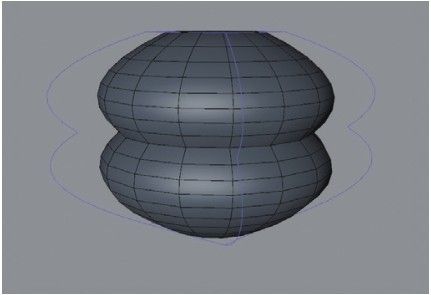

弯曲：设置变形器外框的弯曲效果，如图3-181所示。

圆角：勾选该选项后，模型呈现圆角效果，如图3-182所示。

图3-181

图3-182

技巧与提示

“衰减”面板需要配合“域”使用，这里不作讲解。

3. 样条约束

“样条约束”变形器可以将模型按照样条绘制的路径而生成新的模型。“样条约束”变形器只有“对象”选项卡，如图3-183所示。

图3-183

重要参数讲解

样条：链接绘制的样条路径。

轴向：设置模型生成的轴向，不同轴向会形成不同的模型效果。

强度：设置模型生成的比例。

偏移：设置模型在路径上的位移。

起点/终点：设置模型在路径上的起点和终点。

重点实战：用样条约束制作螺旋元素

本案例使用放样生成器和样条约束变形器制作螺旋元素，案例效果如图3-184所示。

图3-184

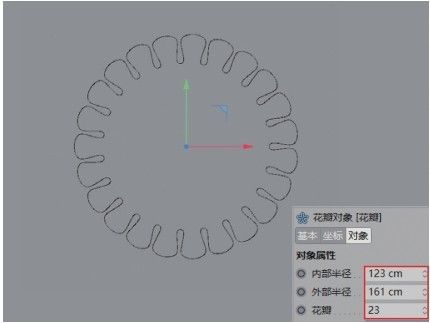

01 使用“花瓣”工具在场景中创建一个花瓣样条，然后设置“内部半径”为123cm，“外部半径”为161cm，“花瓣”为23，如图3-185所示。

图3-185

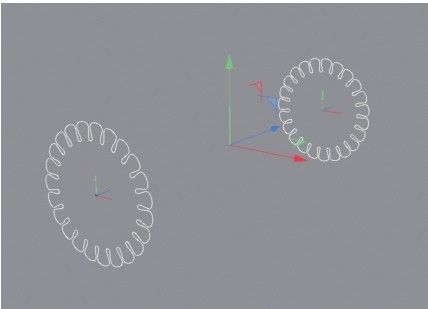

02 将花瓣样条复制一份，并移动一段距离，如图3-186所示。

图3-186

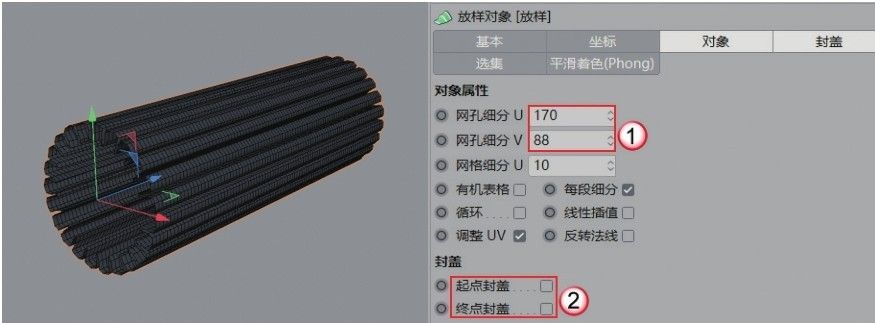

03 为两个花瓣样条添加“放样”生成器，设置“网孔细分U”为170，“网孔细分V”为88，然后取消勾选“起点封盖”和“终点封盖”选项，如图3-187所示。

图3-187

技巧与提示

“网孔细分U”和“网孔细分V”的数值仅供参考，读者可按照模型效果自行调整。

04 长按“扭曲”按钮，在弹出的面板中选中“样条约束”选项，如图3-188所示。

05 使用“多边”工具在场景中创建一个多边形，设置“半径”为180cm，“侧边”为30，如图3-189所示。

图3-188

图3-189

06 将“放样”对象成组，将“样条约束”放置在“空白”组的子层级，如图3-190所示。

图3-190

疑难问答

问：为何要将样条约束放在空白组中？

答：“样条约束”变形器需要对“放样”生成的模型进行变形，就需要与其相关联。传统思维是将“样条约束”放置在“放样”的子层级，但“放样”本身不是一个单独的对象，如果这么做不会起到理想的效果。将“放样”对象成组后，可理解为一个单独的物体，“样条约束”就能成为其子层级。

若是将“放样”对象转换为可编辑对象，就无法修改花瓣和放样的参数。样条约束后生成的模型不能一次成功，需要倒退操作步骤后重新调整。

07 选中“样条约束”，然后将“多边”链接在“样条”的通道中，并设置“轴向”为+Z，如图3-191所示。

图3-191

技巧与提示

读者可根据模型的实际情况灵活选择“轴向”。

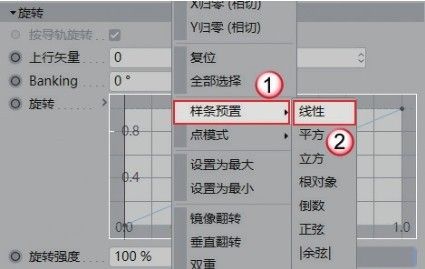

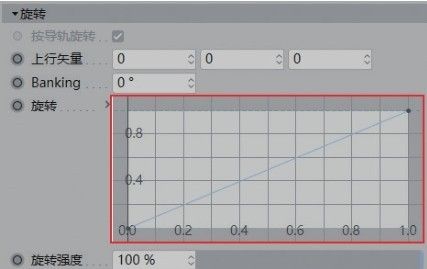

08 在“样条约束”的属性面板中展开“旋转”卷展栏，然后单击鼠标右键，在弹出的菜单中选择“样条预置>线性”，如图3-192所示。曲线效果如图3-193所示。

图3-192

图3-193

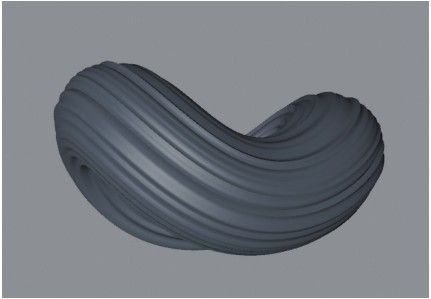

09 此时模型形成旋转的纹理效果，调整视角后，案例最终效果如图3-194所示。

图3-194

4.锥化

“锥化”变形器是让模型部分缩小。“锥化”变形器也是由“对象”和“衰减”两个选项卡组成的，如图3-195所示。

图3-195

重要参数讲解

强度：设置模型缩小的强度。当数值为正值时，模型缩小；当数值为负值时，模型放大。

弯曲：设置模型弯曲的强度。

重点实战：用锥化变形器制作甜筒

本案例使用星形、扫描生成器和锥化变形器制作甜筒模型，案例效果如图3-196所示。

图3-196

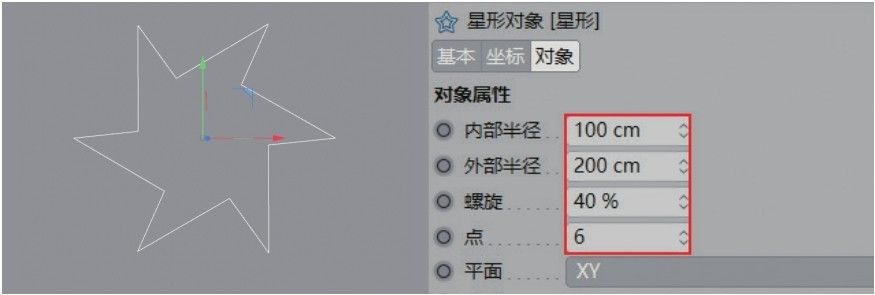

01 使用“星形”工具在场景内创建一个星形样条，设置“内部半径”为100cm，“外部半径”为200cm，“螺旋”为40％，“点”为6，如图3-197所示。

图3-197

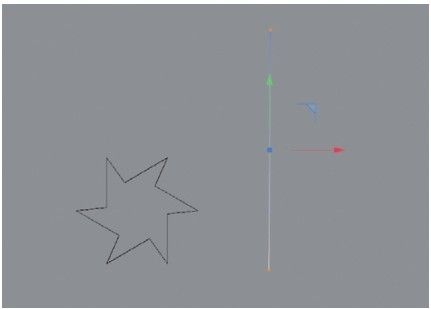

02 使用“样条画笔”工具在场景中绘制一条直线，如图3-198所示。

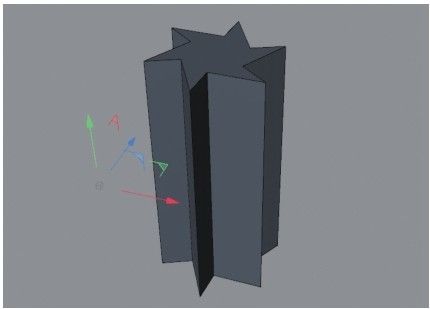

03 使用“扫描”生成器将星形和样条进行扫描，效果如图3-199所示。

图3-198

图3-199

04 观察生成的模型，可以发现模型没有分段。选中样条，设置“点插值方式”为“统一”，“数量”为10，如图3-200所示。

图3-200

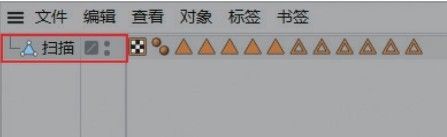

05 选中“扫描”选项，然后按C键将其转换为可编辑对象，如图3-201所示。

图3-201

技巧与提示

将“扫描”对象转换为可编辑对象后方便添加变形器到子层级。

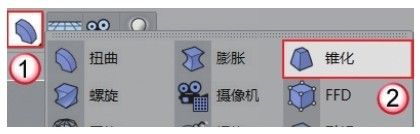

06 长按“扭曲”按钮，在弹出的面板中选择“锥化”，如图3-202所示。

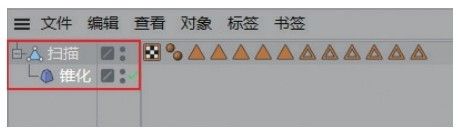

07 将“锥化”放置于“扫描”的子层级，如图3-203所示。

图3-202

图3-203

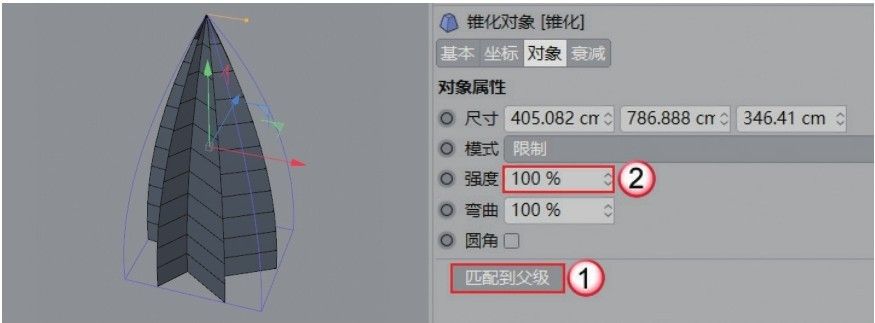

08 选中“锥化”，在属性面板中单击“匹配到父级”按钮，然后设置“强度”为100％，如图3-204所示。

图3-204

技巧与提示

单击“匹配到父级”按钮后，变形器的外框会自动匹配模型的外轮廓。

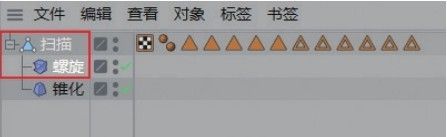

09 继续添加“螺旋”变形器，然后放置在“扫描”子层级，如图3-205所示。

图3-205

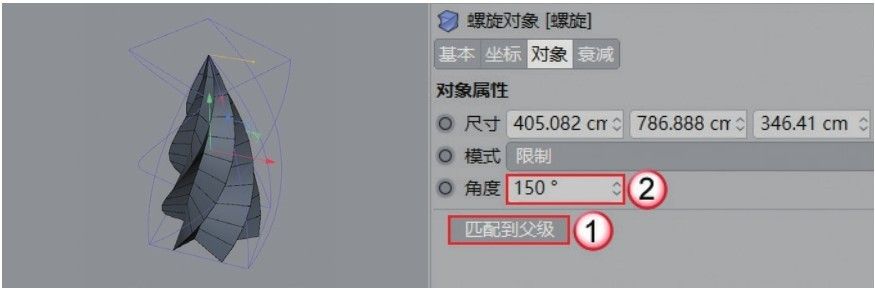

10 选中“螺旋”，然后在属性面板中单击“匹配到父级”按钮，设置“角度”为150°，如图3-206所示。

图3-206

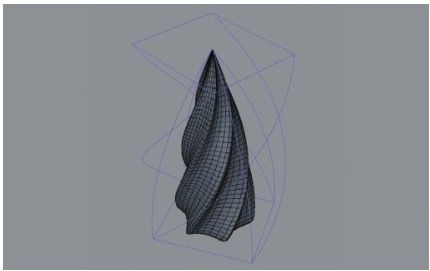

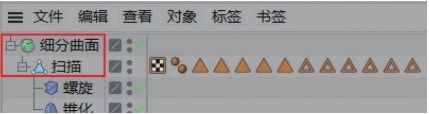

11 此时模型的边缘过于锐利，单击“细分曲面”按钮，然后将“扫描”放置在其子层级，如图3-207所示。模型效果如图3-208所示。

图3-207

图3-208

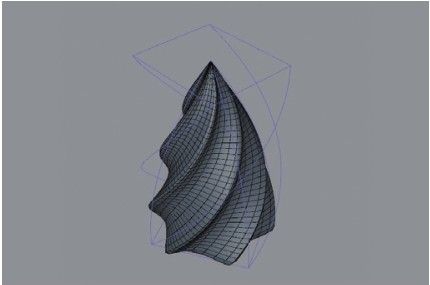

12 冰激凌模型过高，用“缩放”工具适当压缩一段距离，效果如图3-209所示。

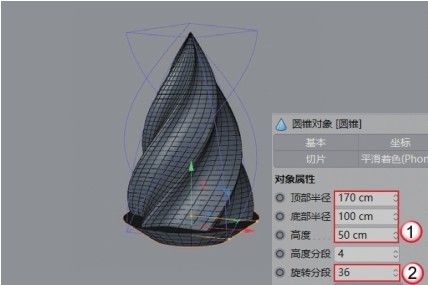

13 使用“圆锥”工具在冰激凌下方创建一个圆锥模型，设置“顶部半径”为170cm，“底部半径”为100cm，“高度”为50cm，“旋转分段”为36，如图3-210所示。

图3-209

图3-210

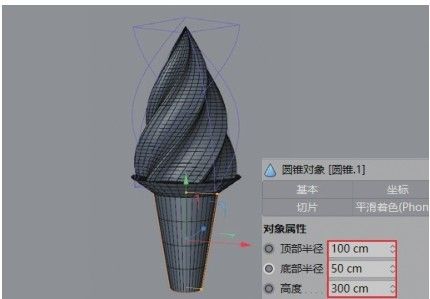

14 将圆锥模型向下复制一份，修改“顶部半径”为100cm，“底部半径”为50cm，“高度”为300cm，如图3-211所示。

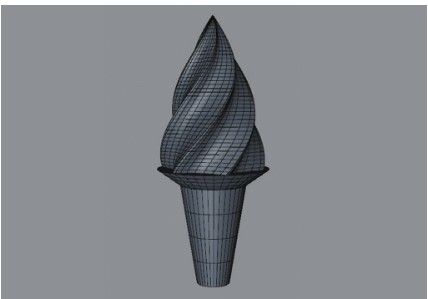

15 在“过滤”菜单中取消勾选“变形器”，模型最终效果如图3-212所示。

图3-211

图3-212

5.螺旋

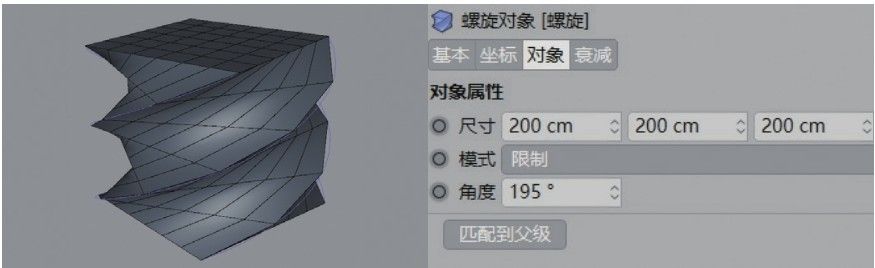

“螺旋”变形器是让模型自身形成扭曲旋转效果，其效果与参数面板如图3-213所示。

图3-213

重要参数讲解

尺寸：设置变形器的大小。

角度：设置模型旋转扭曲的角度。

重点实战：用螺旋变形器制作旋转网格

本案例的旋转网格由立方体、旋转变形器和晶格生成器制成，模型效果如图3-214所示。

图3-214

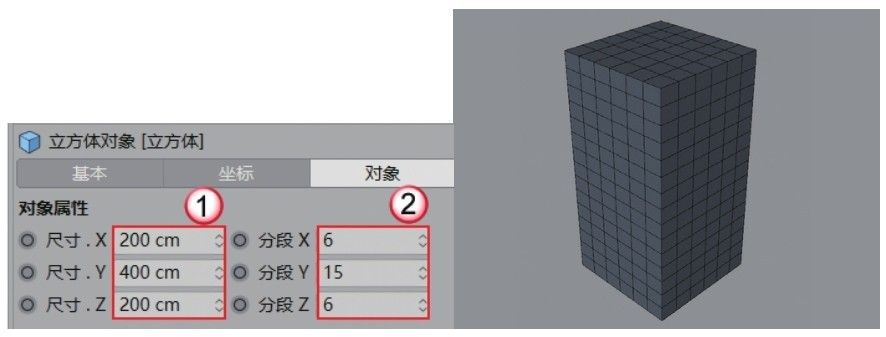

01 使用“立方体”工具在场景中创建一个立方体模型，设置“尺寸.X”为200cm，“尺寸.Y”为400cm，“尺寸.Z”为200cm，“分段X”为6，“分段Y”为15，“分段Z”为6，如图3-215所示。

图3-215

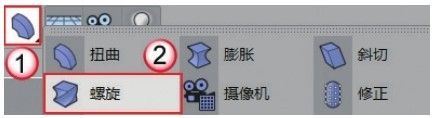

02 长按“扭曲”按钮，在弹出的面板中选择“螺旋”变形器，如图3-216所示。

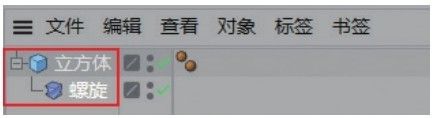

03 在“对象”面板中将“螺旋”变形器放在“立方体”的子层级，如图3-217所示。

图3-216

图3-217

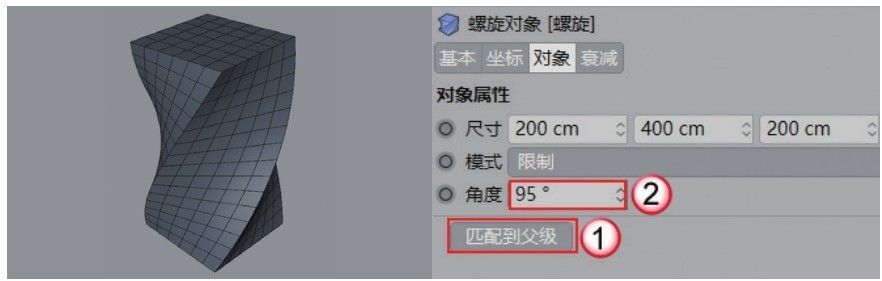

04 在“螺旋”变形器的“对象”选项卡中单击“匹配到父级”按钮，使变形器外框与立方体外轮廓相同大小，然后设置“角度”为95°，如图3-218所示。

图3-218

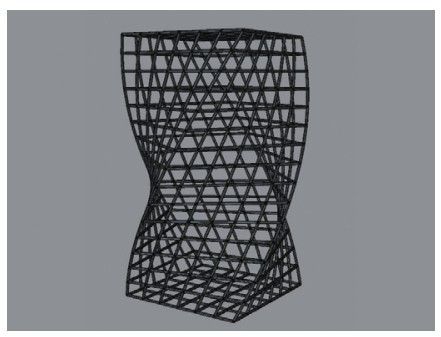

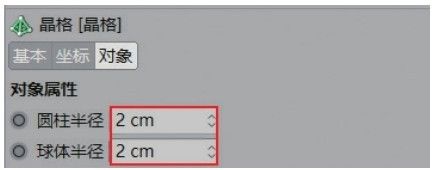

05 为立方体添加“晶格”生成器，设置“圆柱半径”和“球体半径”都为2cm，如图3-219所示。制作好的模型效果如图3-220所示。

图3-219

图3-220

6.FFD

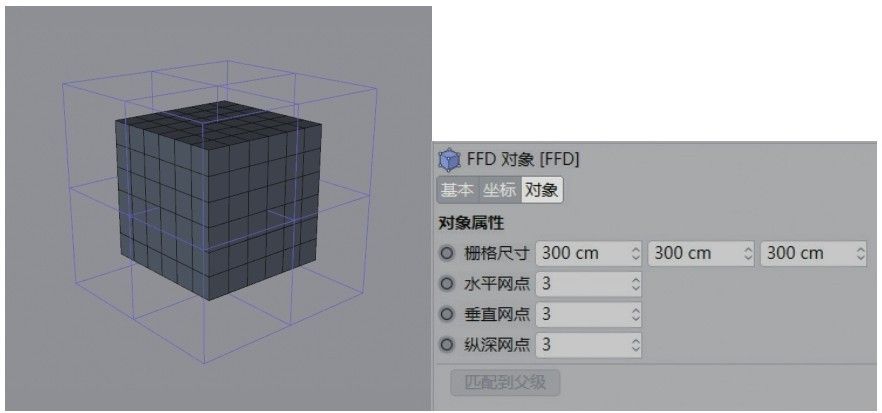

FFD变形器是在模型外部形成晶格，依靠控制晶格来控制模型的形状，其效果和参数面板如图3-221所示。

图3-221

重要参数讲解

栅格尺寸：设置外部紫色栅格的尺寸。

水平网点：设置水平方向晶格点数。

垂直网点：设置垂直方向晶格点数。

纵深网点：设置纵深方向晶格点数。

7. 爆炸

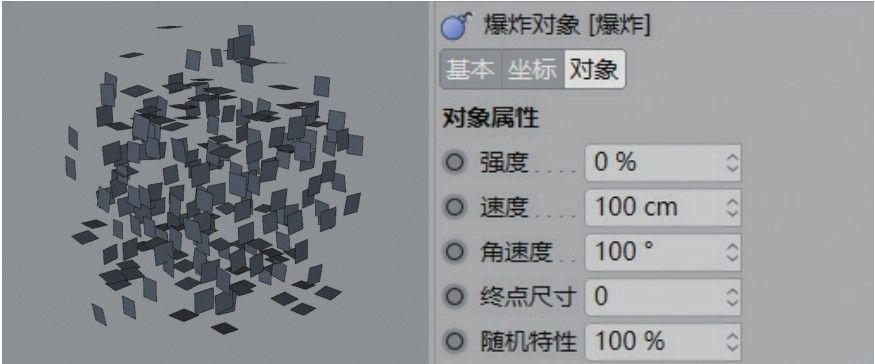

“爆炸”变形器可以将模型分裂为碎片效果。“爆炸”变形器的效果及参数如图3-222所示。

图3-222

重要参数讲解

强度：设置碎片分裂的强度。

速度：设置碎片分离的速度。此参数在做动画时使用较多。

角速度：设置碎片旋转的角度。

终点尺寸：设置碎片在终点位置被放大的程度。默认值为0，表示碎片保持原状。

重点实战：用爆炸变形器制作散射效果

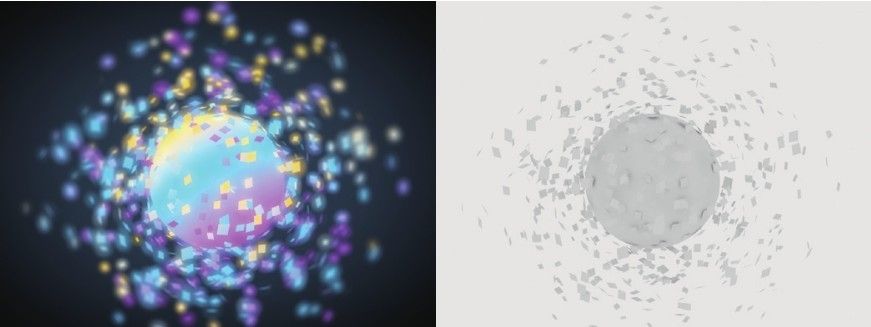

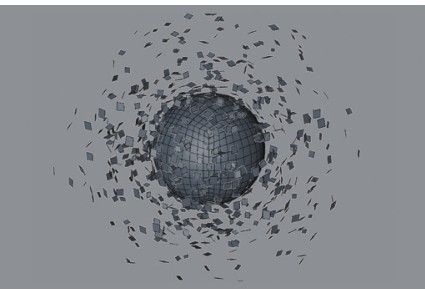

本案例是用爆炸变形器将一个球体分裂成小碎片，案例效果如图3-223所示。

图3-223

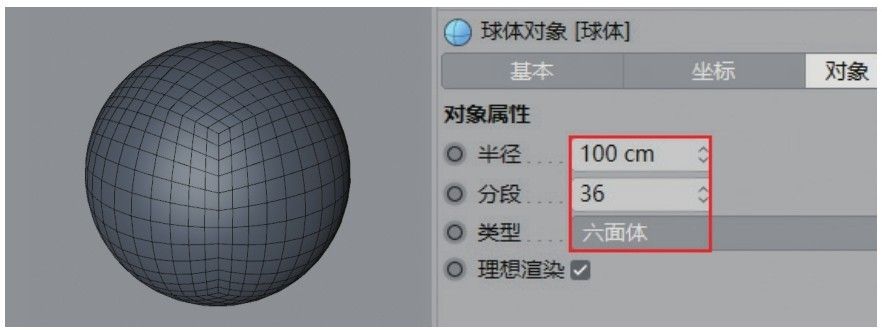

01 使用“球体”工具在场景中创建一个球体模型，设置“半径”为100cm，“分段”为36，“类型”为“六面体”，如图3-224所示。

图3-224

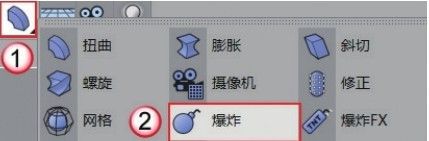

02 将球体原位复制一份，然后长按“扭曲”按钮，在弹出的面板中选择“爆炸”，如图3-225所示。

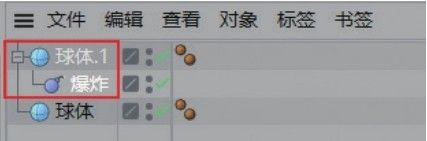

03 在“对象”面板中将“爆炸”放置于“球体.1”的子层级，如图3-226所示。

图3-225

图3-226

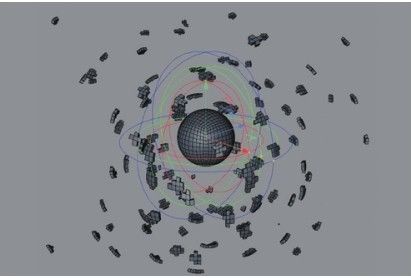

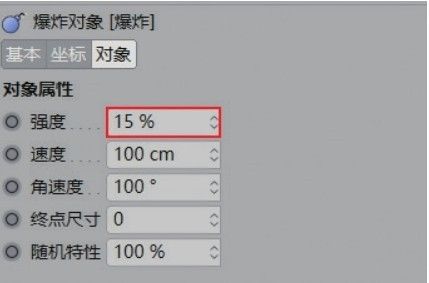

04 选中“爆炸”，在“属性”面板中设置“强度”为15％，如图3-227所示。案例效果如图3-228所示。

图3-227

图3-228

技术专题 “爆炸FX”变形器

“爆炸FX”变形器和“爆炸”变形器的原理相同，都是形成散射效果，但“爆炸FX”变形器的功能更为强大。

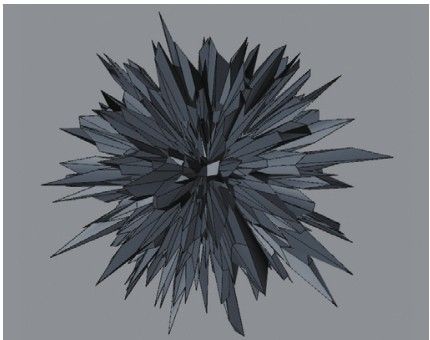

以案例中的模型为例，为球体添加“爆炸FX”变形器后，散射的模型呈不同造型的体块，如图3-229所示。

图3-229

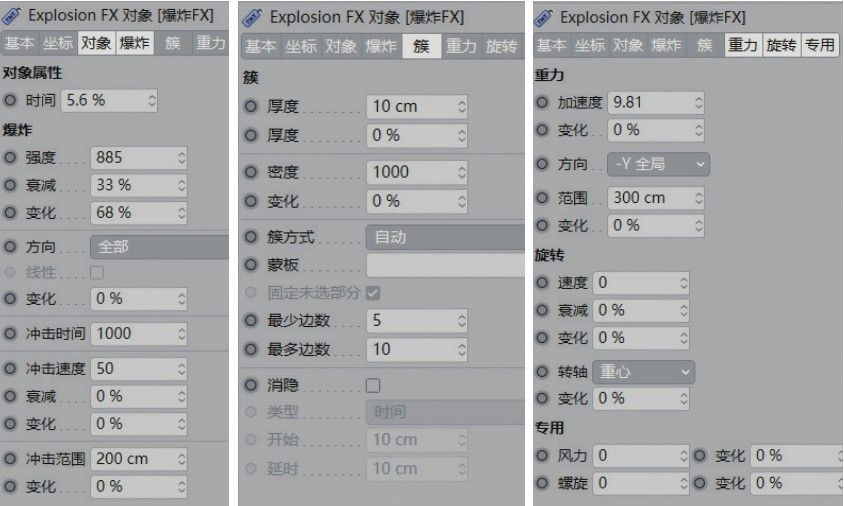

“爆炸FX”变形器中的参数比较多，可以生成更多的效果，如图3-230所示。下面简单介绍每个选项卡的功能。

图3-230

对象：设置爆炸碎片的距离。

爆炸：设置爆炸整体的强度、速度、时间和范围等效果。

簇：设置爆炸碎片的厚度、密度等效果。

重力：设置场景的重力，模拟真实的动力学效果。

旋转：设置爆炸碎片的旋转效果。

专用：设置风力和螺旋，控制碎片整体的位置和角度。

8.置换

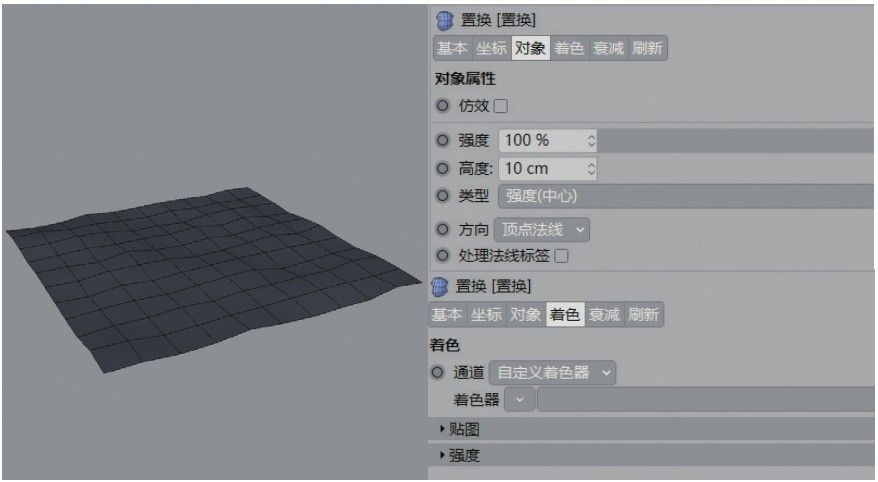

“置换”变形器可以按照颜色或贴图将模型进行变形，与“减面”生成器配合可制作低多边形效果的模型。“置换”变形器由“对象”“着色”“衰减”“刷新”4个选项卡组成，如图3-231所示。

图3-231

重要参数讲解

强度：设置模型置换变形的强度。

高度：设置模型挤出部分的高度。

类型：设置置换的类型，如图3-232所示。

图3-232

着色器：添加置换贴图的位置。

重点实战：用置换变形器制作噪波球

本案例是用球体和置换变形器制作而成的，效果如图3-233所示。

图3-233

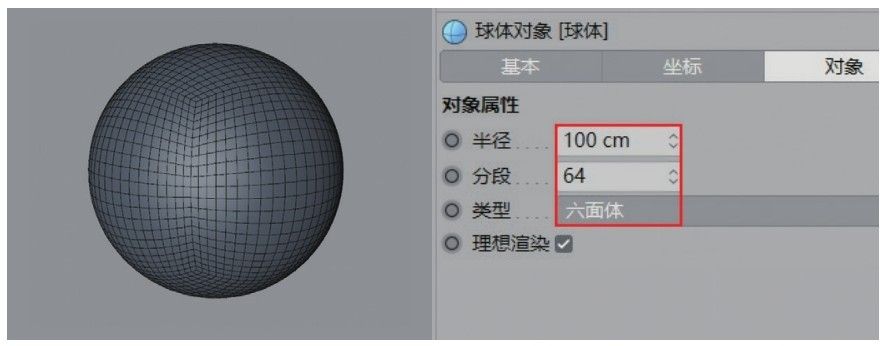

01 使用“球体”工具在场景中创建一个球体模型，设置“半径”为100cm，“分段”为64，“类型”为“六面体”，如图3-234所示。

图3-234

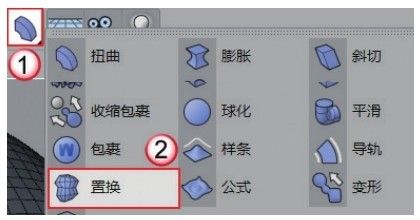

02 长按“扭曲”按钮，在弹出的面板中选择“置换”选项，如图3-235所示。

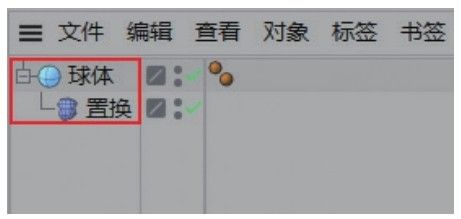

03 将“置换”变形器放置于“球体”的子层级，如图3-236所示。

图3-235

图3-236

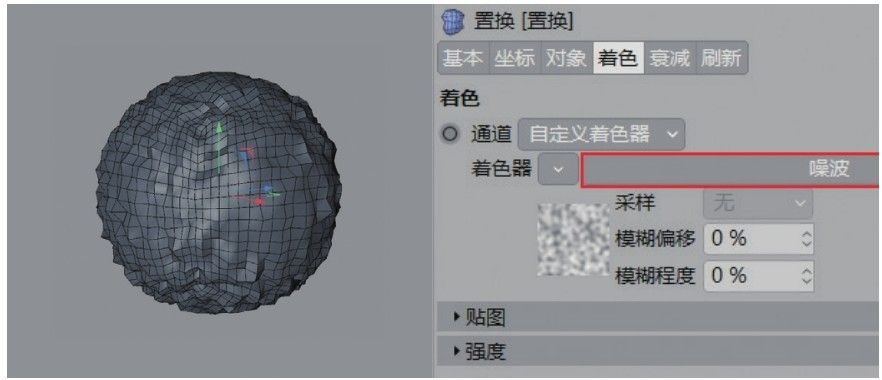

04 在“着色”选项卡中加载“噪波”贴图，效果如图3-237所示。

图3-237

05 球体的置换效果不够强烈，切换到“对象”选项卡，设置“高度”为100cm，如图3-238所示。

图3-238

06 置换效果不是很理想，切换到“着色”选项卡并进入“噪波”贴图，设置“噪波”为“电子”，“阶度”为8，“全局缩放”为90％，如图3-239所示。模型的最终效果如图3-240所示。

图3-239

图3-240

9.倒角

“倒角”变形器可以让模型形成倒角效果。“倒角”变形器的参数由“选项”“外形”“拓扑”3个选项卡组成，如图3-241所示。

图3-241

重要参数讲解

构成模式：设置倒角模式，分别有“点”“边”“多边形”3种。

偏移：设置倒角的强度。

细分：设置倒角的分段数。

挤出：只有选择了“多边形”模式的倒角时才会出现这个参数。该参数用于设置倒角高度。

外形：设置倒角的样式，默认为“圆角”。

技术专题 模型倒角出现问题怎么解决

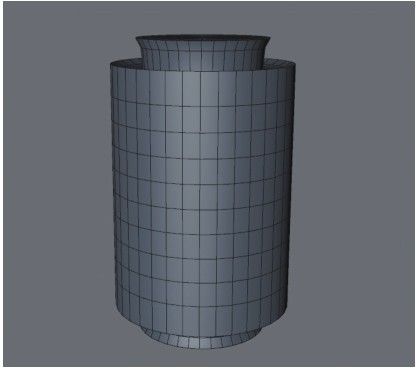

通常在圆柱模型倒角时，会出现意想不到的问题，如图3-242所示。无论怎样调整，都达不到预想的效果，遇到这种情况应该怎样解决？

第1步：选中原始模型，然后按C键将其转换为可编辑对象。

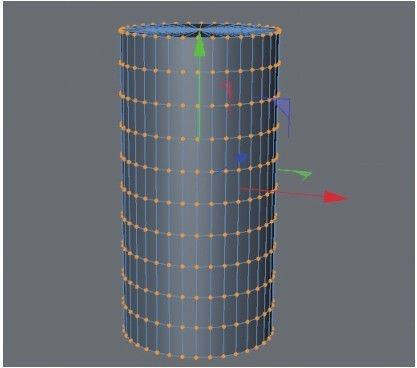

第2步：进入模型的“点”模式，然后按Ctrl＋A组合键全选模型所有的点，如图3-243所示。

图3-242

图3-243

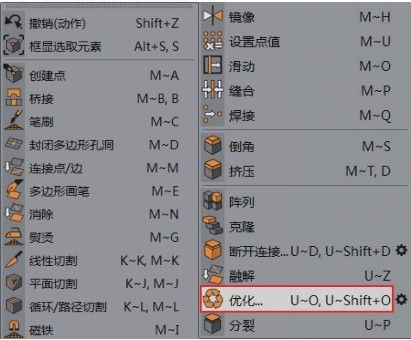

第3步：单击鼠标右键，然后在弹出的菜单中选择“优化”选项，如图3-244所示。

第4步：返回“模型”模式，然后为其加载“倒角”变形器，就可以按照预想的效果进行倒角，如图3-245所示。

图3-244

图3-245

在Cinema 4D R21版本中已基本解决这一问题。在旧版本的软件中仍然存在这一问题。
