本节将讲解Cinema 4D的基础动画技术。通过关键帧和时间线窗口，可以制作出一些基础的动画效果。

本节工具介绍

1. 动画制作工具

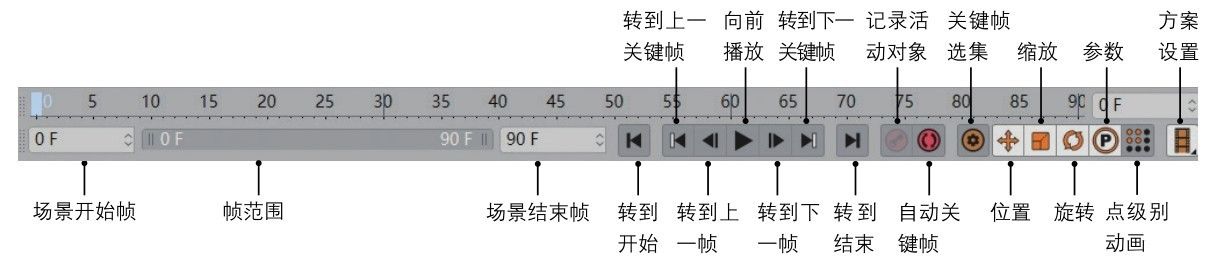

Cinema 4D的动画制作工具基本位于“时间线”面板，如图15-1所示。

图15-1

重要参数讲解

场景开始帧：通常为0。

帧范围：显示窗口帧的范围，当前是0到90帧的范围。

场景结束帧：场景最后帧。

转到开始：跳转到开始帧的位置。

转到上一关键帧：跳转到上一个关键帧。

转到上一帧：跳转到上一帧。

向前播放：正向播放动画。

转到下一帧：跳转到下一帧。

转到下一关键帧：跳转到下一个关键帧。

转到结束：跳转到最后一帧的位置。

记录活动对象：单击该按钮后，记录选择对象的关键帧。

自动关键帧：单击该按钮后，自动记录选择对象的关键帧。此时视口的边缘会出现红色的框，表示正在记录关键帧，如图15-2所示。

图15-2

关键帧选集：设置关键帧选集对象。

位置：控制是否记录对象的位置信息（默认开启）。

缩放：控制是否记录对象的缩放信息（默认开启）。

旋转：控制是否记录对象的旋转信息（默认开启）。

参数：控制是否记录对象的参数层级动画。

点级别动画：控制是否记录对象的点层级动画。

方案设置：设置回放比率，如图15-3所示。

图15-3

2. 时间线窗口

“时间线窗口”是制作动画时经常使用到的一个编辑器。使用“时间线窗口”可以快速地调节曲线来控制物体的运动状态。执行“窗口>时间线（函数曲线）”菜单命令，可以打开图15-4所示的面板。

图15-4

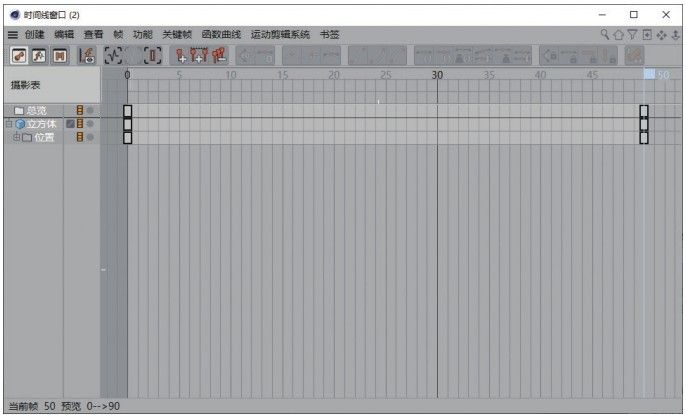

Cinema 4D还提供了“时间线（摄影表）”面板，如图15-5所示。

图15-5

重要参数讲解

摄影表：单击该按钮，会将函数曲线面板切换到摄影表面板。

函数曲线模式：单击该按钮，会将摄影表面板切换到函数曲线面板。

运动剪辑：单击该按钮，会切换到运动剪辑面板。

显示轨迹数值：单击该按钮，会显示对象运动的数值距离，如图15-6所示。

图15-6

框显所有：单击该按钮，会显示所有对象的信息。

转到当前帧：单击该按钮，会跳转到时间滑块所在帧的位置。

创建标记在当前帧：在当前时间添加标记。

创建标记在视图边界：在可视范围的起点和终点添加标记。

删除全部标记：删除所有的标记。

线性：将所选关键帧设置为尖锐的角点。

步幅：将所选关键帧设置为步幅插值。

样条：将所选关键帧设置为圆滑的样条。

技术专题 函数曲线与动画的关系

在同样的关键帧之间，曲线形式不同，就会呈现不同的动画效果。下面讲解一下它们之间的关系。

图15-7所示的是位于x轴的位移动画曲线，两个关键帧之间呈一条直线，这种曲线就表示对象沿着x轴匀速运动。

图15-7

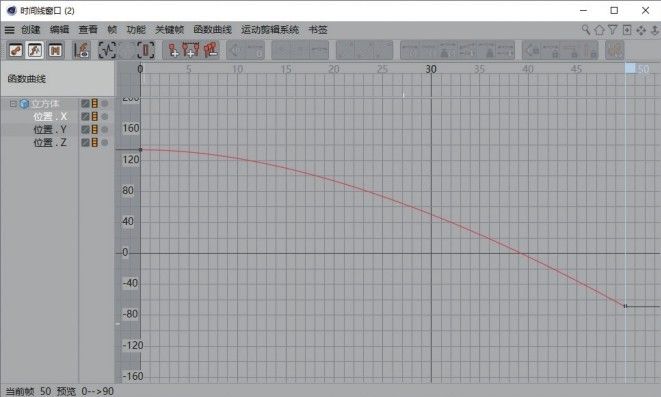

图15-8所示是位于x轴的位移动画曲线，两个关键帧之间呈向下的抛物线，这种曲线就表示对象沿着x轴加速运动。

图15-8

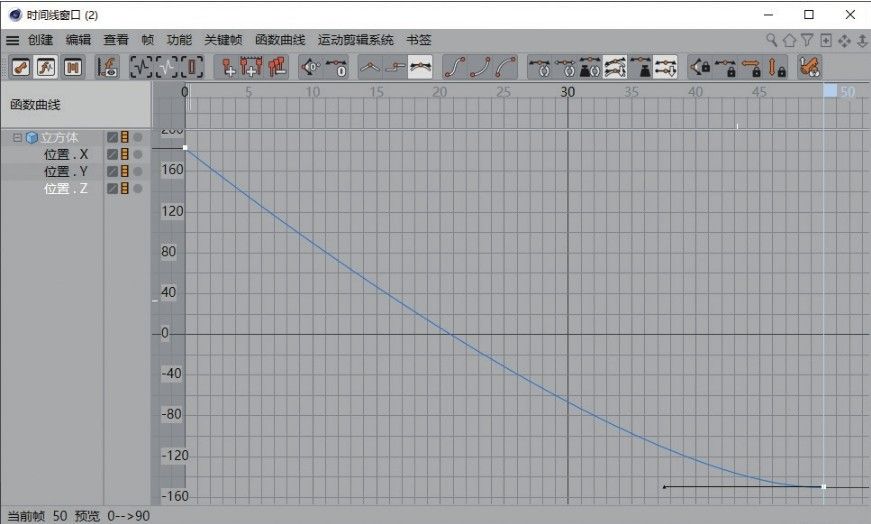

图15-9所示是位于z轴的位移动画曲线，两个关键帧之间呈抛物线，这种曲线就表示对象沿着z轴减速运动。

图15-10所示是位于z轴的位移动画曲线，两个关键帧之间呈S形曲线，这种曲线就表示对象沿着z轴先加速，然后匀速，最后减速的运动。

图15-9

图15-10

通过以上4幅图，可以总结出对象的运动速度是与曲线的斜率有关。当曲线的斜率一致时，呈现直线效果，即匀速运动；当曲线斜率逐渐增加时，呈抛物线效果，即加速运动；当曲线斜率逐渐减少时，呈抛物线效果，即减速运动。

重点实战：制作齿轮转动动画

本案例制作齿轮模型的旋转动画，如图15-11所示。

图15-11

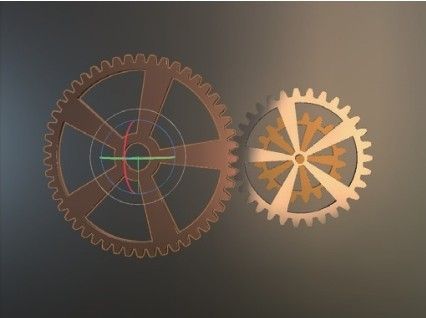

01 打开本书学习资源文件“场景文件>CH15>01.c4d”，如图15-12所示。

02 选中左侧的齿轮模型，然后打开“自动关键帧”按钮，在第90帧设置沿z轴旋转180°，如图15-13所示。

图15-12

图15-13

疑难问答

问：如何快速且精确地设置旋转角度？

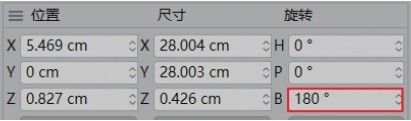

答：在“坐标”面板中，设置“旋转”的B为180°，就可以实现在z轴上精确旋转180°的效果，如图15-14所示。“旋转”的H和P分别对应y轴和x轴。

图15-14

03 选中右侧大的齿轮模型，在第90帧时设置沿z轴旋转-366.218°，如图15-15所示.

04 选中右侧小的齿轮模型，在第90帧时设置沿z轴旋转500°，如图15-16所示。

图15-15

图15-16

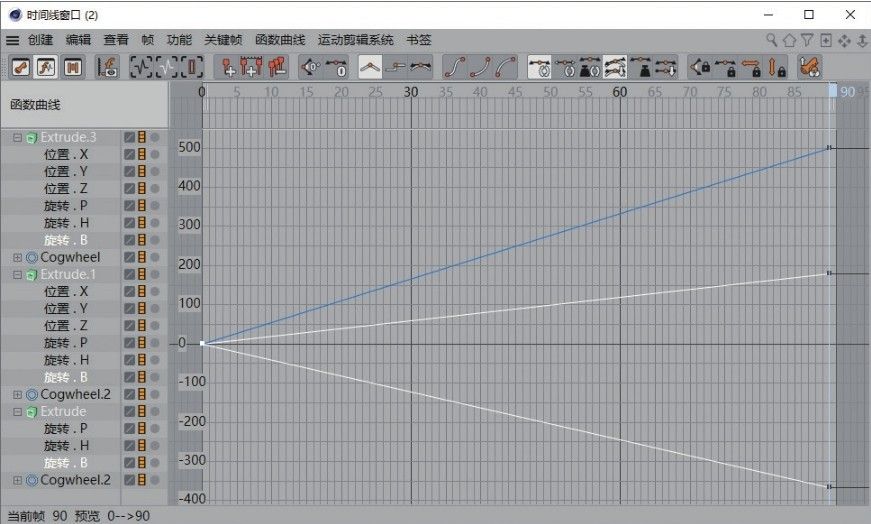

05 关闭“自动关键帧”按钮并播放动画，会发现齿轮旋转存在缓起缓停的效果。打开“时间线窗口”，将齿轮的旋转抛物线都设置为直线，如图15-17所示。

图15-17

06 选取几帧渲染动画，效果如图15-18所示。

图15-18

重点实战：制作过场MG动画

本案例制作一个烤面包的过场MG动画，需要制作按钮和面包的位移与旋转动画，如图15-19所示。

图15-19

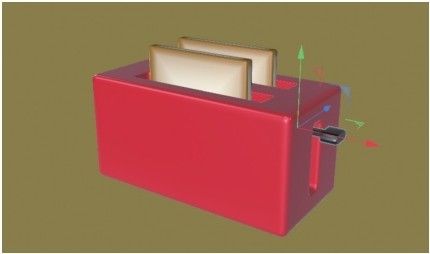

01 打开本书学习资源中的“场景文件>CH15>02.c4d”文件，如图15-20所示。这是一个烤面包机模型。

02 制作按键动画。选中黑色的按键模型，然后打开“自动关键帧”按钮，在第0帧设置效果如图15-21所示。

图15-20

图15-21

03 将时间滑块移动到第25帧，然后向下移动黑色的按键模型，如图15-22所示。

图15-22

技巧与提示

一定要先移动时间滑块，再调整模型的位置，这样才能得到正确的动画效果。

04 继续移动时间滑块到第50帧，然后向上移动按键模型到第0帧时的位置，如图15-23所示。

图15-23

疑难问答

问：如何复制关键帧？

答：在上面的步骤中，需要在50帧和在0帧时的模型位置相同。如果移动模型的位置，不太容易做到完全相同，这里就可以复制第0帧的关键帧到第50帧。

具体方法是选中第0帧的关键帧，然后按住Ctrl键并使用“移动”工具将关键帧拖曳到第50帧的位置，这样就能复制出完全一样的关键帧。

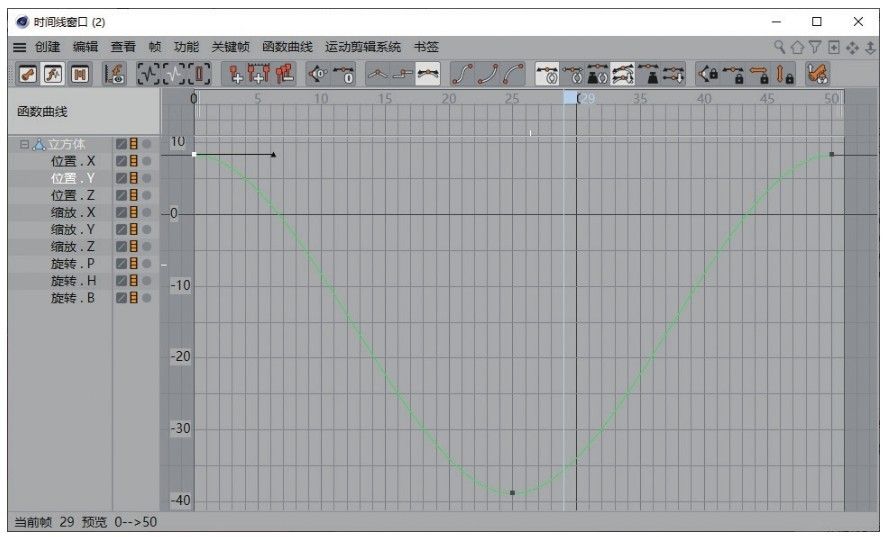

05 单击“向前播放”按钮，观察动画效果，发现黑色按键模型运动的速度很规律，而理想的动画效果需要有加速和减速效果。打开“时间线窗口”，选中“位置.Y”曲线，如图15-24所示。将曲线调整为图15-25所示的效果，就能呈现先加速再匀速，最后加速的效果。

图15-24

图15-25

06 下面制作面包动画。在第0帧时将两片面包模型隐藏在面包机的缝隙内，如图15-26所示。

07 将时间滑块移动到第25帧，然后将面包模型移动到面包机上方，如图15-27所示。

图15-26

图15-27

08 继续在第25帧旋转两片面包模型呈一定的角度，如图15-28所示。

09 在第50帧时，将两片面包模型隐藏在面包机内，如图15-29所示。

图15-28

图15-29

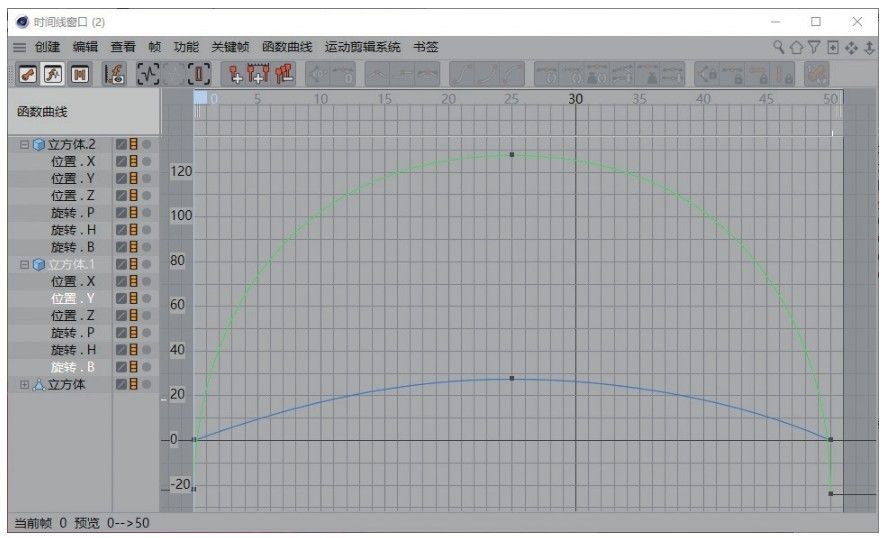

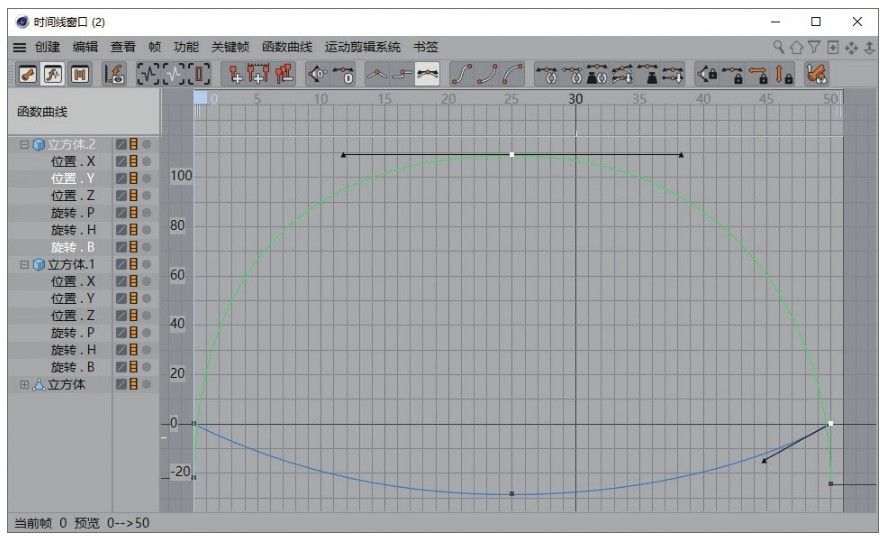

10 打开“时间线窗口”，调整两片面包的曲线效果，如图15-30和图15-31所示。

图15-30

图15-31

11 单击“向前播放”按钮，预览动画，效果无误后渲染动画单帧，如图15-32所示。

图15-32

重点实战：制作游乐场动画

本案例是一个游乐场模型，需要为旋转木马和摩天轮模型制作动画效果，如图15-33所示。

图15-33

01 打开本书学习资源文件“场景文件>CH15>03.c4d”，如图15-34所示。这是一个游乐场场景。

图15-34

02 打开“自动关键帧”按钮，将时间滑块移动到第90帧，然后在“对象”面板中选中“转盘”组，并使用“旋转”工具沿着z轴旋转-400°，如图15-35所示。

图15-35

03 在“对象”面板中选中“木马”组，同样在第90帧使用“旋转”工具沿着y轴旋转230°，如图15-36所示。

图15-36

04 关闭“自动关键帧”按钮，然后单击“向前播放”按钮，播放动画，发现动画不是匀速运动，如图15-37所示。

图15-37

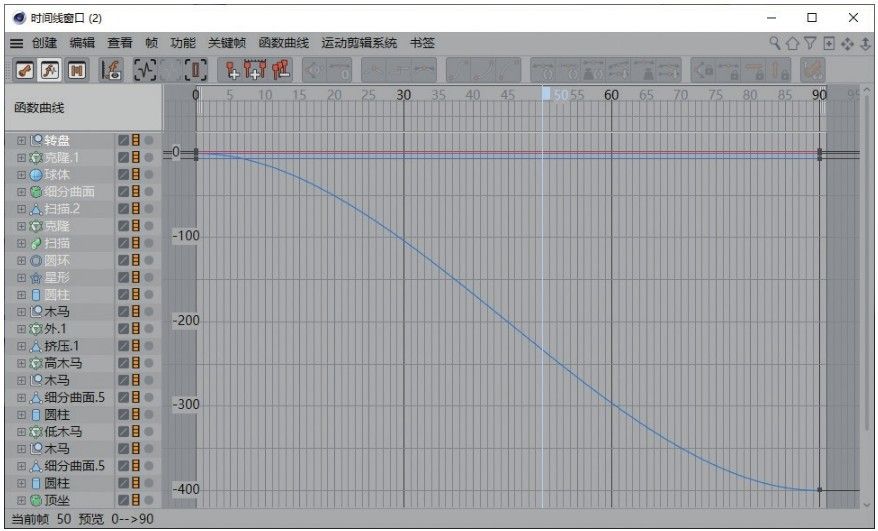

05 打开“时间线窗口”，选中“转盘”组，会发现运动呈曲线效果，如图15-38所示。

图15-38

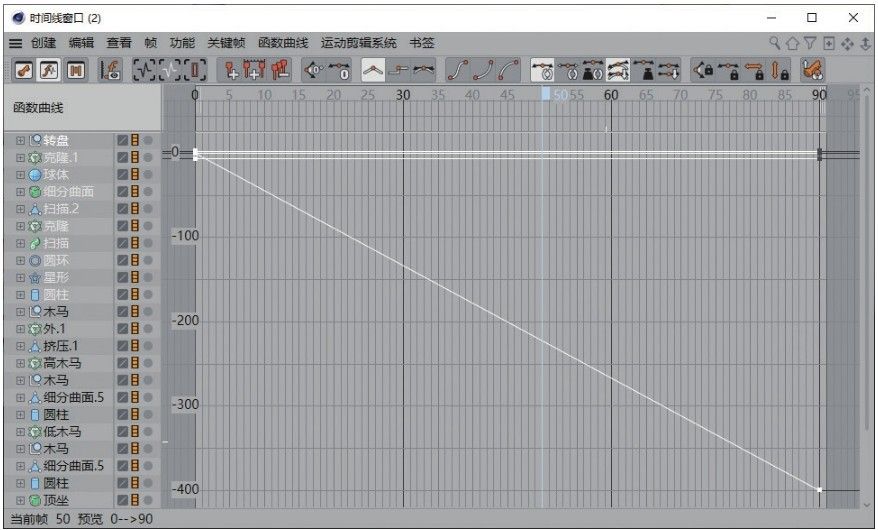

06 选中曲线的两个端点，单击“线性”按钮，将其变成直线，如图15-39所示。

图15-39

07 在左侧选中“木马”组，运动效果也呈曲线效果，如图15-40所示。

图15-40

08 按照同样的方法，将曲线变成直线，如图15-41所示。

图15-41

09 单击“向前播放”按钮，观察动画效果，此时摩天轮和木马都呈现匀速运动，如图15-42所示。

图15-42

10 选择任意几帧渲染动画效果，如图15-43所示。

图15-43

3. 点级别动画

单击“点级别动画”按钮，可以在可编辑多边形对象的“点”“边”“多边形”模式下制作关键帧动画。点级别动画常用于制作对象的变形效果。

重点实战：制作小球弹跳动画

本案例的弹跳小球动画是用点级别动画进行制作，如图15-44所示。

图15-44

01 打开本书学习资源中的“场景文件>CH15>04.c4d”文件，如图15-45所示。

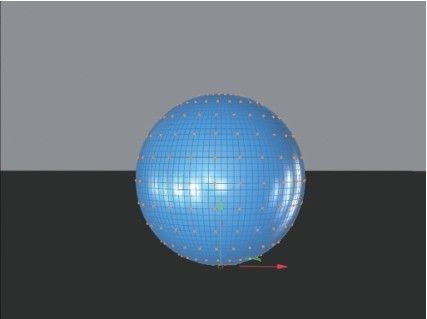

02 将场景中的小球转换为可编辑对象，然后进入“点”模式，接着单击“启用轴心”按钮，将小球的轴心移动到底部，如图15-46所示。

图15-45

图15-46

技巧与提示

移动好轴心的位置后，及时将“启用轴心”按钮关闭，以免影响对小球的操作。

03 单击“自动关键帧”按钮，然后将时间滑块移动到第10帧，接着全选小球的点后用“缩放”工具压缩，如图15-47所示。

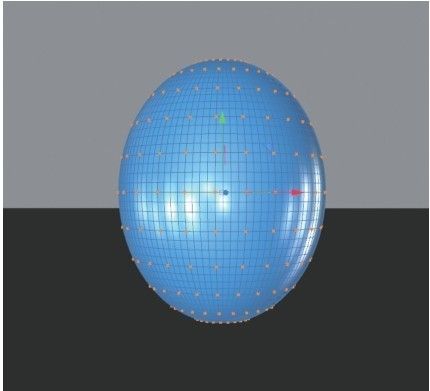

04 保持选中的点不变，然后将时间滑块移动到第15帧，接着用“缩放”工具拉伸小球到最大位置，如图15-48所示。

图15-47

图15-48

05 将时间滑块移动到第20帧，然后用“缩放”工具压缩小球，压缩的量要比第1次少，如图15-49所示。

06 将时间滑块移动到第25帧，然后用“缩放”工具拉伸小球，如图15-50所示。

图15-49

图15-50

07 将时间滑块移动到第27帧，然后用“缩放”工具压缩小球，如图15-51所示。

技巧与提示

小球压缩和拉伸的幅度逐次递减，间隔时间也逐次缩短，直至恢复到初始状态。

图15-51

08 将时间滑块移动到第28帧，然后用“缩放”工具拉伸小球到初始效果，如图15-52所示。

图15-52

疑难问答

问：如何快速恢复小球初始状态？

答：在“坐标”面板中设置“尺寸”Y的数值与X和Z相同，小球会恢复到初始状态，如图15-53所示。

图15-53

09 返回“模型”模式，在第15帧时向上移动小球的位置，如图15-54所示。

10 移动时间滑块，会发现动画效果不合理，在第10帧收缩时就向上移动。返回第10帧，使其在y轴的位置与第0帧相同，如图15-55所示。

图15-54

图15-55

11 同样在第20帧时，使小球在y轴上的位置与第0帧相同，如图15-56所示。

图15-56

12 单击“向前播放”按钮，观察动画效果，然后选择关键帧进行渲染，如图15-57所示。

图15-57

4. 参数动画

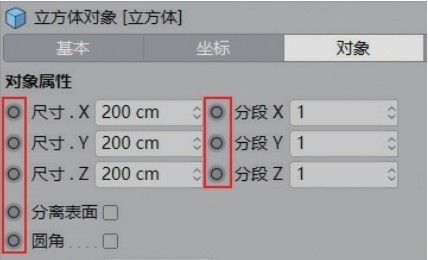

在对象的“属性”面板中，会观察到一些参数之前会出现灰色的圆点按钮，这代表该参数可以被记录动画，如图15-58所示。

单击灰色的圆点按钮后，按钮呈红色，代表参数开启动画记录的状态，如图15-59所示。

图15-58

图15-59

疑难问答

问：为何参数处于动画记录状态仍不能生成动画？

答：当参数处于动画记录状态时，还需要单击“自动关键帧”按钮才能记录动画效果。两者缺一不可，需要谨记。

重点实战：制作楼房灯光动画

本案例制作灯光动画，需要对灯光的位置、亮度和材质的自发光效果制作关键帧，如图15-60所示。

图15-60

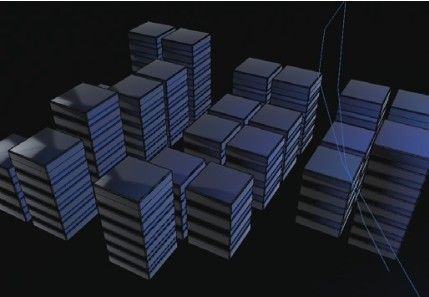

01 打开本书学习资源文件“场景文件>CH15>05.c4d”，如图15-61所示。

02 选中“材质”面板中的“自发光”材质，然后打开“自动关键点”按钮，在第0帧时勾选“发光”，设置“亮度”为0％，如图15-62所示。此时材质保持默认的白色。

图15-61

图15-62

03 移动时间滑块到第25帧，设置“亮度”为100％，然后设置“颜色”为（R:255，G:255， B:76），如图15-63所示。

图15-63

04 此时材质会从第0帧到第25帧逐渐变亮，如图15-64所示。

图15-64

05 移动时间滑块到第50帧，设置“颜色”为（R:255， G:255，B:255），如图15-65所示。

06 从第25帧到第50帧，灯光的颜色由黄色变为白色，如图15-66所示。

图15-65

图15-66

07 将时间滑块移动到第75帧，设置“颜色”为（R:255， G:255，B:76），“亮度”为100％，灯光的颜色再次变为黄色，如图15-67和图15-68所示。

图15-67

图15-68

技巧与提示

第75帧的信息与第25帧完全相同，可以直接将第25帧的关键帧复制到第75帧。

08 移动时间滑块到第90帧，设置“亮度”为0%，如图15-69所示。

09 此时场景的效果与第0帧相同，如图15-70所示。

图15-69

图15-70

10 关闭“自动关键点”按钮，任意渲染几帧，效果如图15-71所示。

图15-71

重点实战：制作走廊灯光动画

本案例用一个科幻走廊场景制作不同颜色的走廊灯光，案例效果如图15-72所示。

图15-72

01 打开本书学习资源文件“场景文件>CH15>06.c4d”，如图15-73所示。

02 新建一个默认材质，勾选“发光”，设置“颜色”为（R:255， G:255，B:255），“亮度”为150％，如图15-74所示。

图15-73

图15-74

03 将发光材质赋予灯片模型，效果如图15-75所示。

图15-75

04 打开“自动关键帧”按钮，移动时间滑块到第10帧，设置“亮度”为0％，如图15-76所示。场景效果如图15-77所示。

图15-76

图15-77

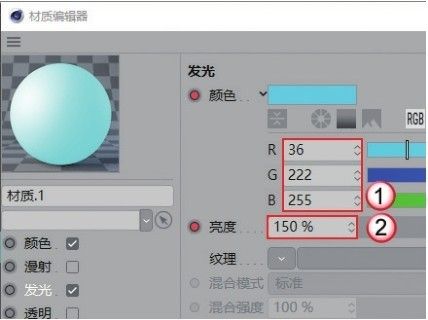

05 将时间滑块移动到第20帧，设置“颜色”为（R:36，G:222， B:255），“亮度”为150％，如图15-78所示。场景效果如图15-79所示。

图15-78

图15-79

06 将时间滑块移动到第30帧，设置“亮度”为0％，如图15-80所示。场景效果如图15-81所示。

图15-80

图15-81

07 将时间滑块移动到第40帧，设置“颜色”为（R:160， G:36，B:255），“亮度”为150％，如图15-82所示。场景效果如图15-83所示。

图15-82

图15-83

08 将时间滑块移动到第50帧，设置“亮度”为0％，如图15-84所示。场景效果如图15-85所示。

图15-84

图15-85

09 将时间滑块移动到第60帧，设置“颜色”为（R:136，G:255， B:89），“亮度”为150％，如图15-86所示。场景效果如图15-87所示。

图15-86

图15-87

10 关闭“自动关键帧”按钮，任意渲染几帧，效果如图15-88所示。

图15-88

重点实战：制作小球喷射动画

本案例是在之前制作的模型的基础上制作动画效果，如图15-89所示。

图15-89

01 打开本书学习资源文件“场景文件>CH15>07.c4d”，如图15-90所示。这是在第12章中制作的一个模型，通过对参数建立关键帧来达到一定的动画效果。

图15-90

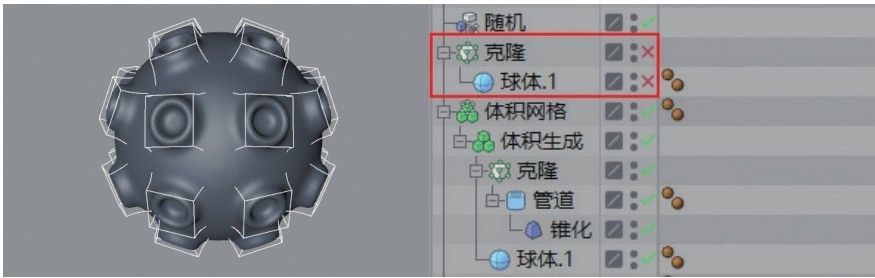

02 在“对象”面板关闭向外发射的克隆小球，只显示中间的模型，如图15-91所示。这样可以在做动画时做到条理清晰，不受其他因素干扰。

图15-91

03 选中“管道”，在第0帧单击“自动关键点”按钮，设置“内部半径”为0cm，“高度”为0cm，如图15-92所示。

图15-92

技巧与提示

在记录参数动画时，一定要单击参数之前的圆点，否则无法记录动画。

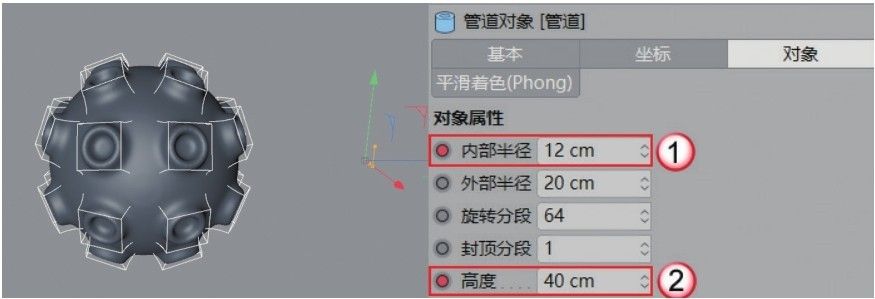

04 将时间滑块移动到第10帧，设置“内部半径”为12cm，“高度”为40cm，如图15-93所示。此时球体模型变成之前打开场景时的效果。

图15-93

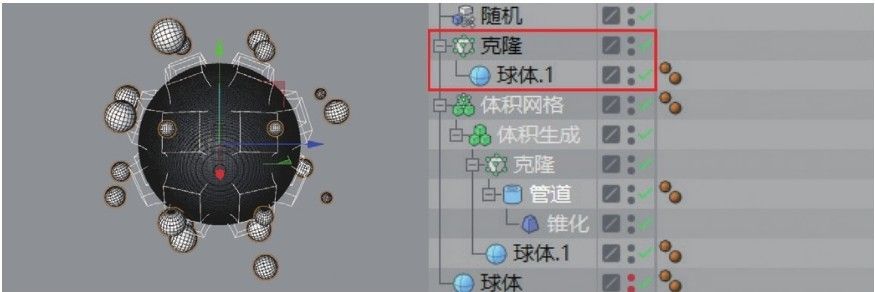

05 返回第0帧，显示克隆的小球，如图15-94所示。

图15-94

06 选中小球的“克隆”选项，在“变换”选项卡中设置“位置.Z”为-30cm，如图15-95所示。此时克隆的小球全部隐藏在大球的内部。

图15-95

07 移动时间滑块到第10帧，同样设置“位置.Z”为-30cm，如图15-96所示。这样可以确保大球在变形之前，克隆的小球不会露出来。

图15-96

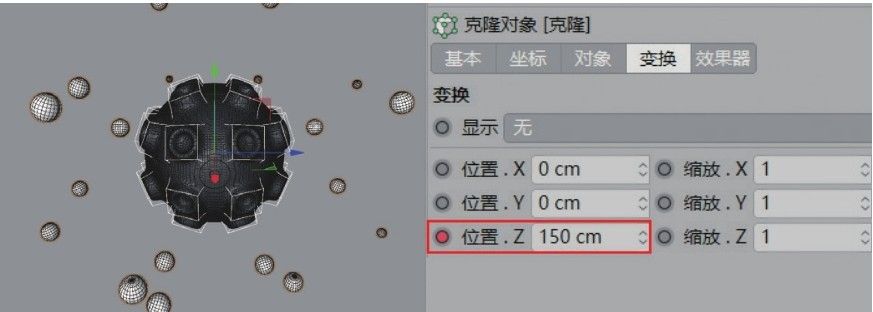

08 移动时间滑块到第30帧，设置“位置.Z”为150cm，如图15-97所示。这样克隆小球的喷射动画就制作完成了。

图15-97

09 关闭“自动关键点”按钮后移动时间滑块，观察动画效果，发现克隆小球的喷射速度不理想。打开“时间线窗口”，选中“克隆”，此时右侧的曲线呈S形，如图15-98所示。将曲线由原来的S形变成抛物线，如图15-99所示。克隆的小球就呈现减速运动。

图15-98

图15-99

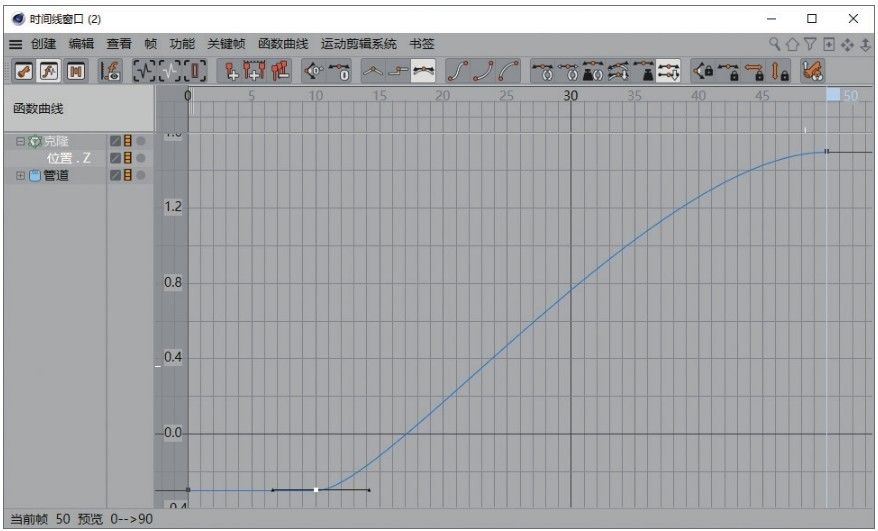

10 克隆小球喷射的速度过快，需要延长动画时间。选中“克隆”，在时间线上将关键帧图标从第30帧移动到第50帧，如图15-100所示。

11 单击“向前播放”按钮，播放动画效果合适后，使用“平面”工具在场景的后方创建一个平面模型作为背景，如图15-101所示。

图15-100

图15-101

12 为场景添加灯光和材质，然后任意渲染几帧，效果如图15-102所示。

图15-102

重点实战：制作旋转的隧道动画

本案例需要用克隆制作一个隧道，并制作随机移动和旋转效果，如图15-103所示。

图15-103

01 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图15-104所示。

图15-104

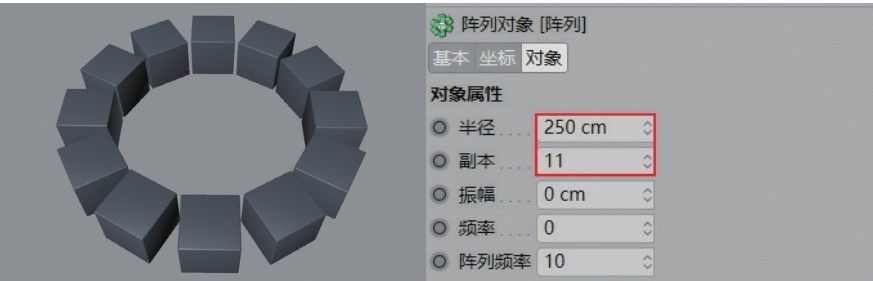

02 为立方体添加“阵列”生成器，设置“半径”为250cm，“副本”为11，如图15-105所示。

图15-105

03 为阵列对象添加“克隆”生成器，设置“模式”为“线性”，“数量”为20，“位置.Y”为100cm，如图15-106所示。

图15-106

04 为“克隆”选项添加“随机”效果器，然后找到一个合适的角度添加摄像机，如图15-107所示。

05 打开“自动关键帧”按钮，在第0帧设置“随机”效果器的P.X为2cm，P.Y为2cm，P.Z为2cm，R.H为4°，如图15-108所示。

图15-107

图15-108

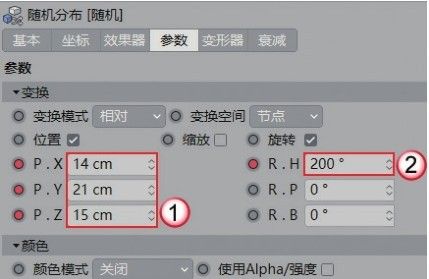

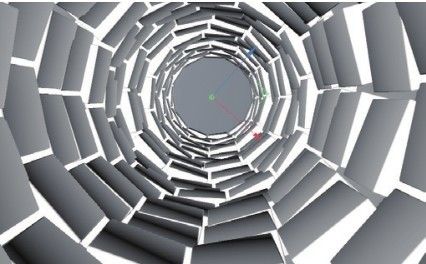

06 移动时间滑块到第90帧，设置P.X为14cm，P.Y为21cm，P.Z为15cm，R.H为200°，如图15-109所示。模型效果如图15-110所示。

图15-109

图15-110

07 关闭“自动关键帧”按钮，然后使用“平面”工具在隧道的尽头创建一个平面模型进行遮挡，如图15-111所示。

08 新建一个默认材质，设置“颜色”为（R:217，G:217， B:217），如图15-112所示。

图15-111

图15-112

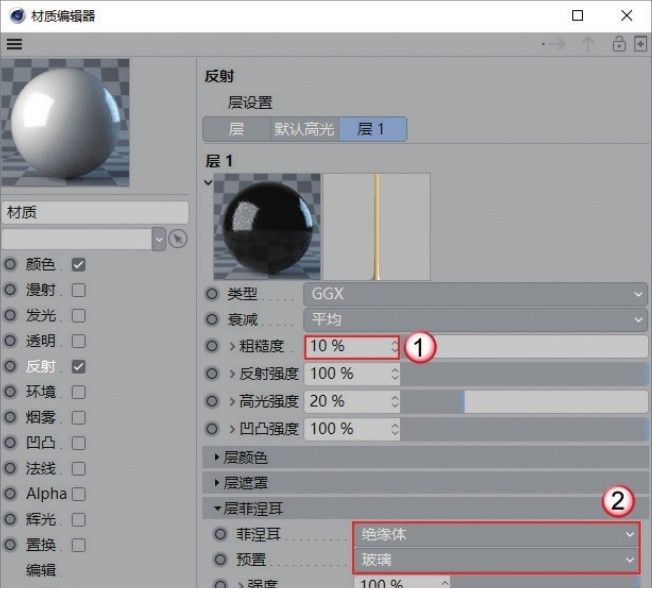

09 在“反射”中添加GGX，设置“粗糙度”为10％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图15-113所示。材质效果如图15-114所示。

图15-113

图15-114

10 新建一个默认材质，勾选“发光”选项，设置“颜色”为（R:255，G:255，B:255），如图15-115所示。材质效果如图15-116所示。

图15-115

图15-116

11 将材质赋予模型，效果如图15-117所示。

12 使用“天空”工具创建一个天空模型，然后将“预置>Prime>Presets>Light Setups>HDRI\Photo Studio - 2 Light Setup”文件赋予天空对象，如图15-118所示。

图15-117

图15-118

13 移动时间滑块渲染几帧，效果如图15-119所示。

图15-119

重点实战：制作动态山水画

本案例需要对一幅山水画场景制作动态效果，要将位移动画和参数动画相结合，如图15-120所示。

图15-120

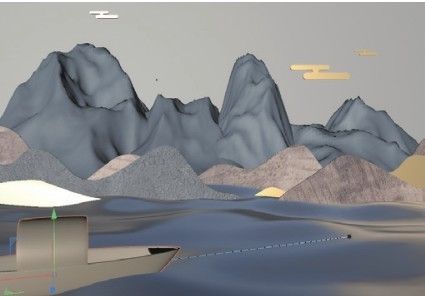

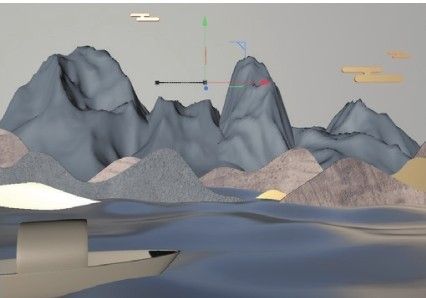

01 打开本书学习资源文件“场景文件>CH15>08.c4d”，如图15-121所示。

02 制作小船位移动画。选中小船模型，然后打开“自动关键帧”按钮，将时间滑块移动到第50帧的位置，接着移动小船到图15-122所示的位置。

图15-121

图15-122

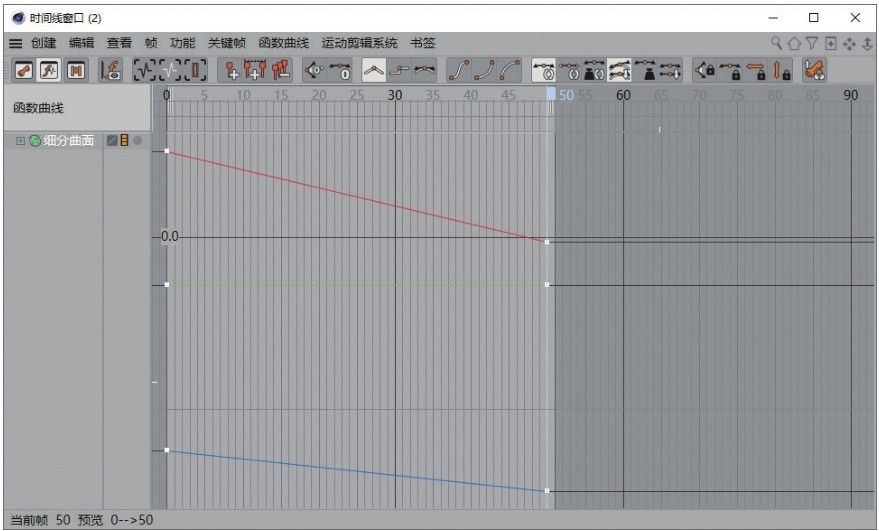

03 打开“时间线窗口”，将小船的移动曲线都更改为直线，如图15-123所示。

图15-123

04 制作云朵位移动画。同样在第50帧选中云朵模型，然后移动到图15-124所示的位置。

图15-124

05 打开“时间线窗口”，将云朵的移动曲线也转换为直线，如图15-125所示。

图15-125

06 设置水波动画。选中水面模型，在“置换”变形器中选中“噪波”贴图，如图15-126所示。

图15-126

07 进入“噪波”贴图，设置“动画速率”为1，如图15-127所示。移动时间滑块，就可以观察到水面模型形成波动效果，如图15-128所示。

图15-127

图15-128

技巧与提示

“动画速率”参数不需要添加关键帧，只需设置数值后就能形成动画效果。

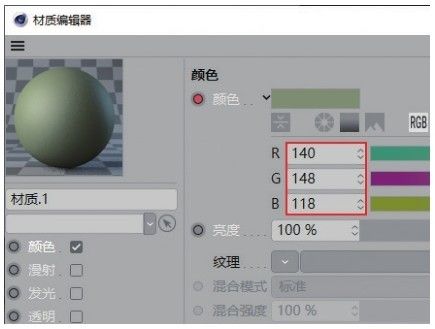

08 制作远山颜色动画。选中远山模型的材质，在第12帧时设置“颜色”为（R:140，G:148，B:118），如图15-129所示。场景效果如图15-130所示。

图15-129

图15-130

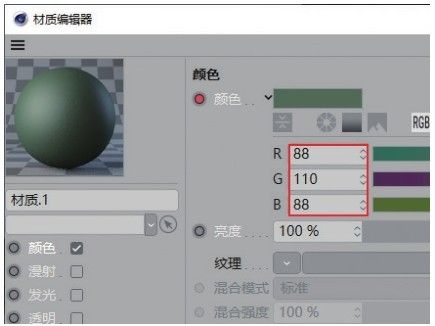

09 移动时间滑块到第25帧，设置材质的“颜色”为（R:88， G:110，B:88），如图15-131所示。场景效果如图15-132所示。

图15-131

图15-132

10 移动时间滑块到第38帧，设置材质的“颜色”为（R:191， G:129，B:94），如图15-133所示。场景效果如图15-134所示。

图15-133

图15-134

11 移动时间滑块到第50帧，设置材质的“颜色”为（R:176， G:176，B:176），如图15-135所示。场景效果如图15-136所示。

图15-135

图15-136

12 关闭“自动关键帧”按钮，任意选择几帧进行渲染，效果如图15-137所示。

图15-137

重点实战：制作电量动画

本案例需要制作一个电量动画，要制作电量的位移动画和霓虹灯的亮度动画两部分，如图15-138所示。

图15-138

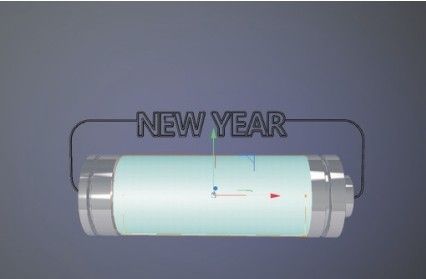

01 打开本书学习资源文件“场景文件>CH15>09.c4d”，如图15-139所示。

02 制作电量动画。选中电量条的圆柱模型，然后打开“自动关键帧”按钮，将时间滑块移动到第40帧，设置圆柱的“高度”为180cm，如图15-140所示。

图15-139

图15-140

03 此时电量条超出电池模型的边缘，保持“自动关键帧”开启状态，移动电量条模型的位置，如图15-141所示。

04 移动时间滑块，观察动画效果，如果电量条在第0帧时长度有误，需要设置其“高度”为30cm，如图15-142所示。

图15-141

图15-142

05 选中字体的材质，在“发光”中设置“颜色”为（R:207， G:94，B:255），“亮度”为0％，如图15-143所示。此时场景效果如图15-144所示。

图15-143

图15-144

06 移动时间滑块到第42帧，设置“亮度”为150％，如图15-145所示。场景效果如图15-146所示。

图15-145

图15-146

07 需要在第42帧时点亮字体模型，之前不点亮。将时间滑块移动到第40帧的位置，然后设置“亮度”为0％，如图15-147所示。

图15-147

08 单击“向前播放”按钮，预览动画效果无误后，任意渲染几帧，效果如图15-148所示。

图15-148

技术专题 播放动画的方法

如果想在播放器软件中观看动画效果有两种方法。

第1种：创建预览。执行“渲染>创建动画预览”菜单命令（快捷键为Alt+B），打开“创建动画预览”对话框，如图15-149所示。在对话框中可以设置预览模式、预览范围、格式、图像尺寸和帧频。单击“确定”按钮后，会在后台自动渲染输出预览动画，等渲染完成后会在播放器内自动播放。

图15-149

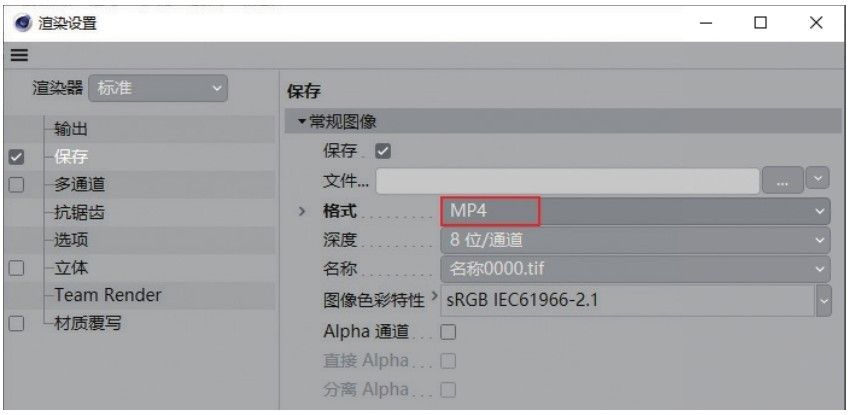

第2种：渲染序列帧。打开“渲染设置”面板，设置“帧范围”为“预览范围”，如图15-150所示。在“保存”选项卡中设置文件保存的路径，在“格式”中选择文件的格式为视频类格式，如图15-151所示。

图15-150

图15-151

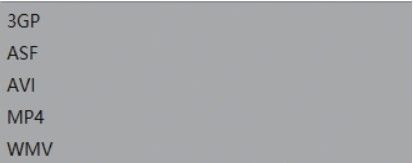

除了上图中显示的MP4格式， Cinema 4D还提供了图15-152所示的其他视频格式，可供用户选择。

图15-152
