在“模拟标签”中除了可以制作刚体和柔体等动力学效果外，还可以制作布料效果。

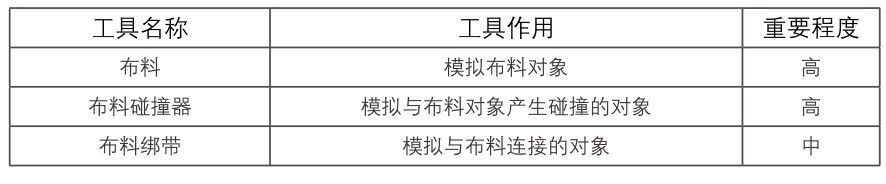

本节工具介绍

1. 布料

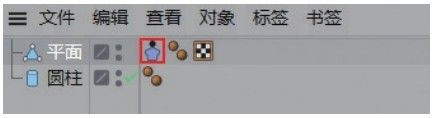

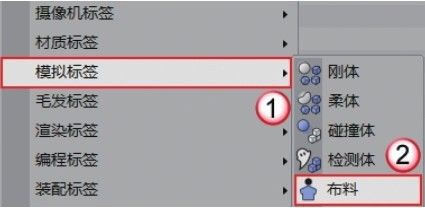

添加了“布料”标签的对象在模拟动力学动画时，会模拟布料碰撞的效果。选中需要成为布料的对象，然后在“对象”面板上单击鼠标右键，在弹出的菜单中选择“模拟标签>布料”选项，即可为该对象添加“布料”标签，如图13-100所示。

图13-100

技巧与提示

模拟布料的对象需要转换为可编辑对象后才能产生布料模拟效果，普通的参数化几何体无法实现该效果。

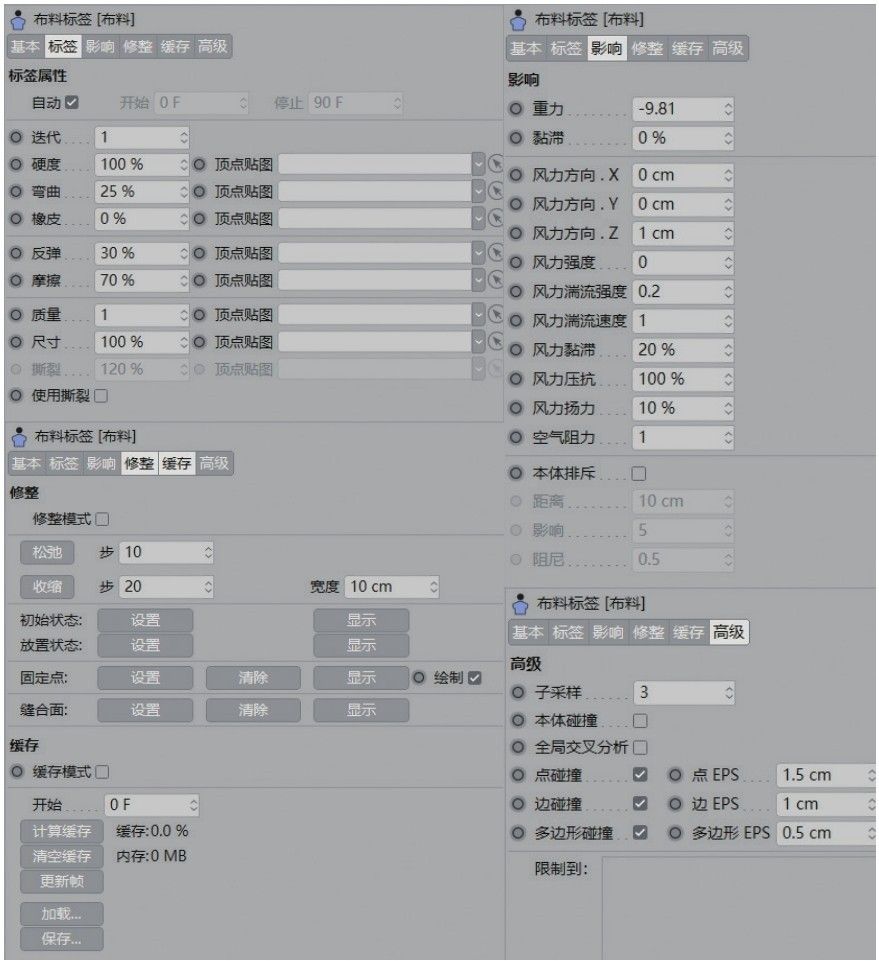

“布料”标签的“属性”面板中包含“标签”“影响”“修整”“缓存”“高级”5个选项卡，如图13-101所示。

图13-101

重要参数讲解

自动：勾选该选项后，从时间线的第1帧开始模拟布料效果。不勾选该选项则可设置布料模拟的帧范围。

迭代：设置布料模拟的精确度，数值越高模拟效果越好，速度也越慢。

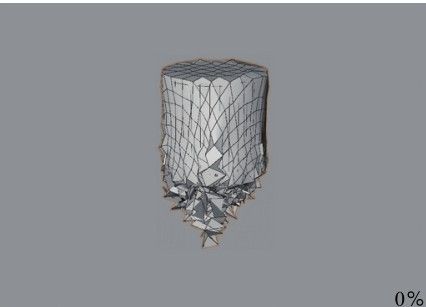

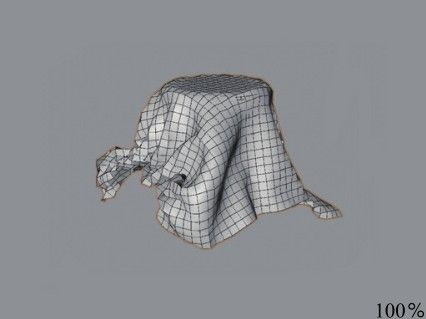

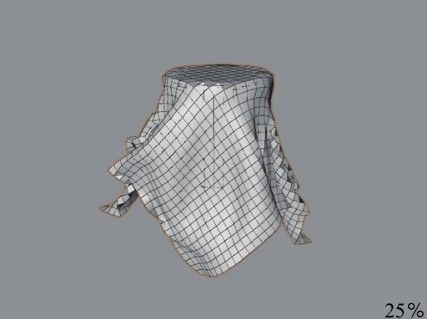

硬度：设置布料模拟时的形变与穿插，如图13-102和图13-103所示。

图13-102

图13-103

弯曲：设置布料弯曲的效果，如图13-104和图13-105所示。

图13-104

图13-105

橡皮：设置布料的拉伸弹力效果，如图13-106所示。

图13-106

反弹：设置布料间的碰撞效果。

摩擦：设置布料间碰撞的摩擦力。

质量：设置布料的质量。

使用撕裂：勾选后布料会形成碰撞撕裂效果。

重力：设置布料受到的重力强度，默认不更改。

黏滞：形成与重力相反的力，减缓布料下坠的速度。

风力方向.X/风力方向.Y/风力方向.Z：设置布料初始速度的方向。

风力强度：设置风力的强度。

风力黏滞：形成与风力方向相反的力，减缓风力的大小。

本体排斥：勾选该选项后，会减少布料模型相互穿插的效果，但会增加计算时间。

松弛：平缓布料的褶皱。

计算缓存：将模拟的布料动画烘焙为关键帧动画。

2. 布料碰撞器

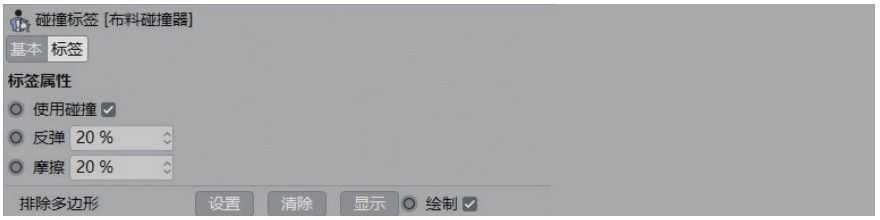

“布料碰撞器”标签与“碰撞体”标签类似，是模拟布料碰撞的对象，其“属性”面板如图13-107所示。

图13-107

重要参数讲解

使用碰撞：勾选该选项后，布料与碰撞器产生碰撞效果。

反弹：设置布料与碰撞器之间的反弹强度。

摩擦：设置布料与碰撞器之间的摩擦力。

重点实战：用布料模拟透明塑料布

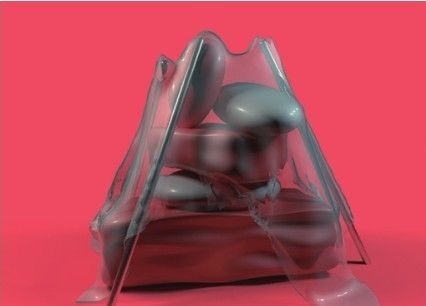

本案例使用平面、布料曲面和布料标签制作一块塑料布，案例效果如图13-108所示。

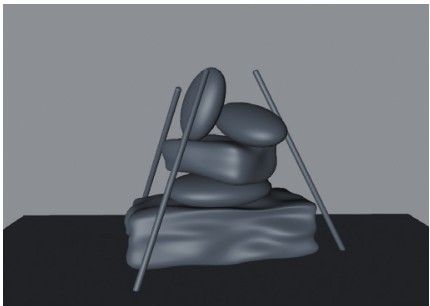

01 打开本书学习资源文件“场景文件>CH13>04.c4d”，如图13-109所示。场景中制作了一组简单的造型模型和地面，这些模型都已经转换为可编辑对象。

图13-108

图13-109

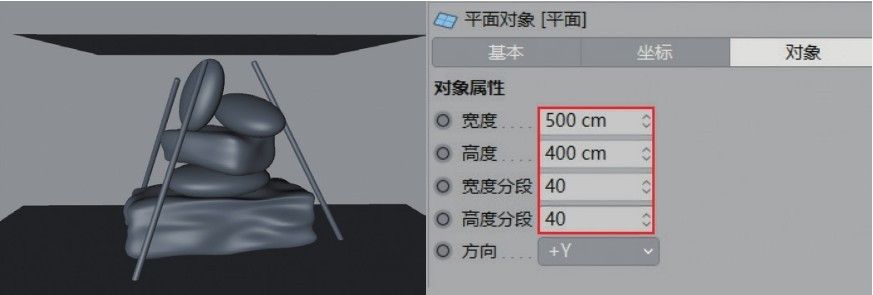

02 使用“平面”工具在场景中创建一个平面，设置“宽度”为500cm，“高度”为400cm，“宽度分段”和“高度分段”都为40，如图13-110所示。

图13-110

技巧与提示

平面的分段越多，模拟的布料效果越好，但平面的分段越多，模拟布料时的速度也越慢。

03 将创建的平面转换为可编辑对象后，在“对象”面板为其添加“布料”标签，如图13-111所示。

图13-111

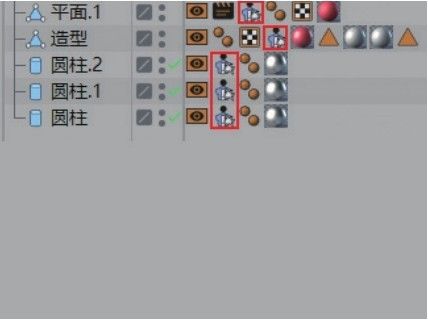

04 在“对象”面板选中地面模型和造型模型，并为其添加“布料碰撞器”标签，如图13-112所示。

05 单击“向前播放”按钮，模拟布料效果，如图13-113所示。

图13-112

图13-113

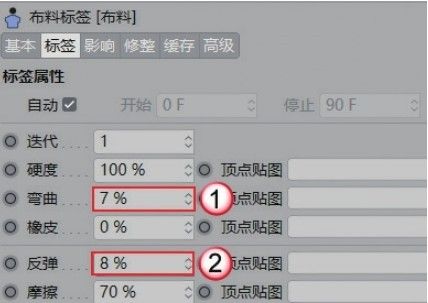

06 在“属性”面板的“标签”选项卡中设置“弯曲”为7％，“反弹”为8％，如图13-114所示。这样可以减少布料的弹性。

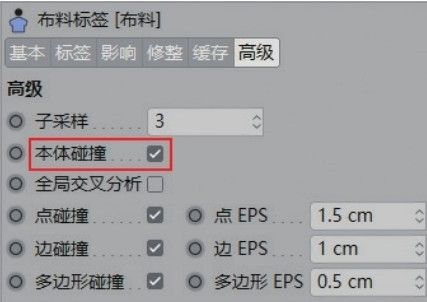

07 切换到“高级”选项卡，勾选“本体碰撞”，如图13-115所示。这样可以避免布料之间的穿插效果。

图13-114

图13-115

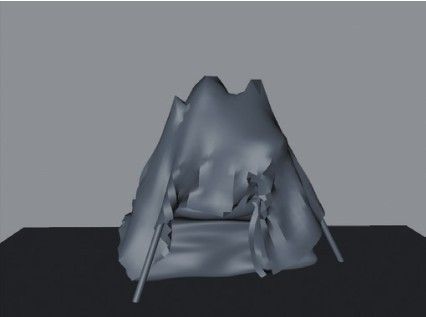

08 单击“向前播放”按钮，模拟布料效果，如图13-116所示。

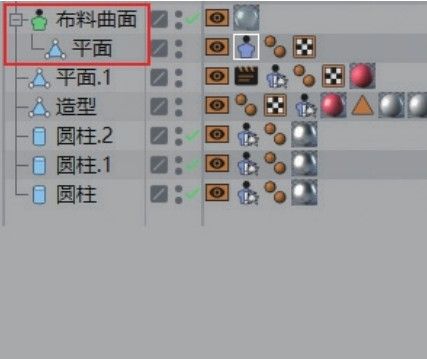

09 添加“布料曲面”生成器，在“对象”面板中将“平面”作为“布料曲面”的子层级，如图13-117所示。

图13-116

图13-117

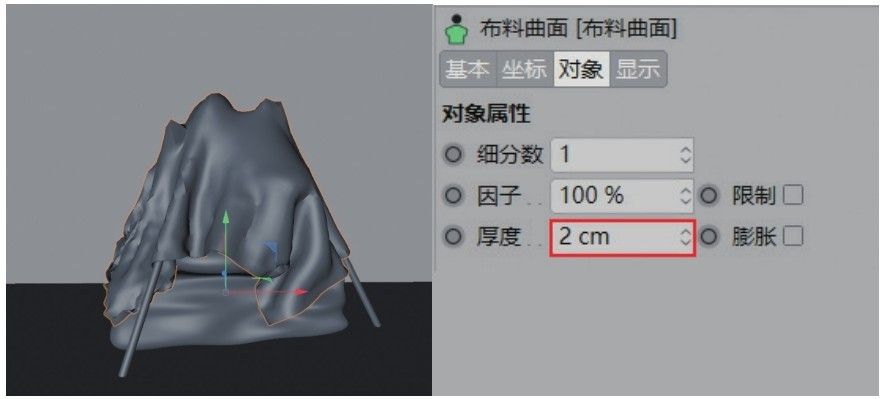

10 选中“布料曲面”，设置“厚度”为2cm，效果如图13-118所示。

图13-118

技术专题 “布料曲面”详解

将“布料曲面”工具在之前的制作中出现过，用来增加模型的厚度。“布料曲面”工具位于“模拟>布料”菜单中，绿色的图标代表其作为对象的父层级。

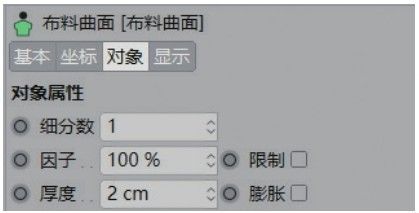

“布料曲面”的参数很简单，如图13-119所示。

图13-119

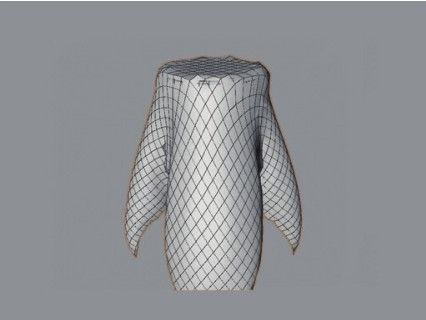

细分数：增加模型的细分数。图13-120所示是没有添加“布料曲面”时的模型，图13-121所示是添加了“布料曲面”时的模型。“细分数”的数值越大，增加的分段线也就越多。

图13-120

图13-121

厚度：设置对象的厚度，如图13-122所示。

图13-122

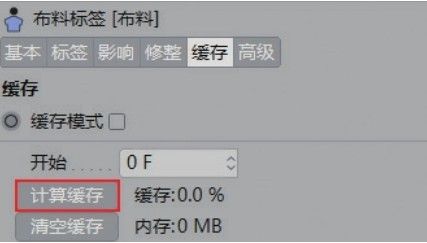

11 选中“布料”标签的图标，然后在“缓存”选项卡中单击“计算缓存”按钮，生成动画关键帧，如图13-123所示。

图13-123

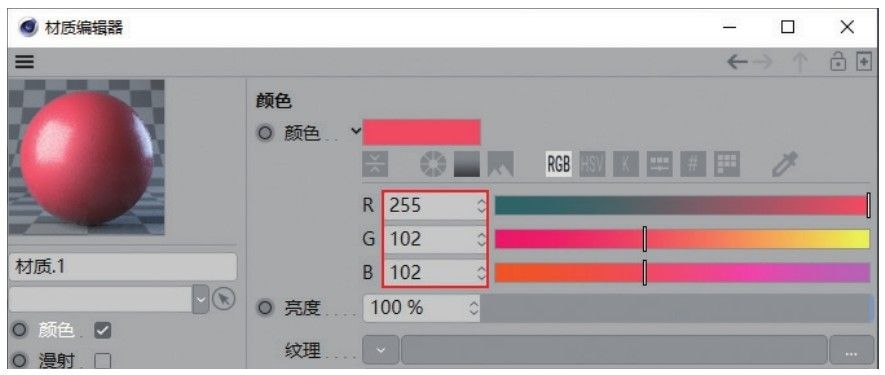

12 在“材质”面板新建一个默认材质，然后设置“颜色”为（R:255，G:102，B:102），如图13-124所示。

图13-124

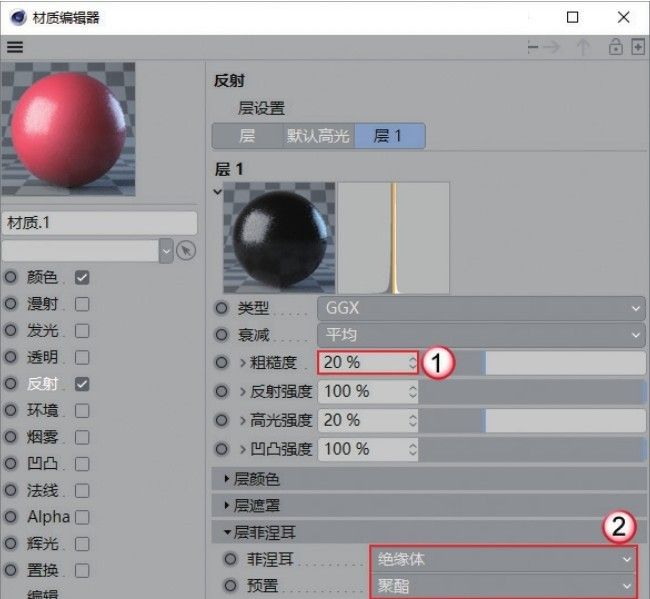

13 在“反射”中添加GGX，设置“粗糙度”为20％，“菲涅耳”为“绝缘体”，“预置”为“聚酯”，如图13-125所示。材质效果如图13-126所示。

图13-125

图13-126

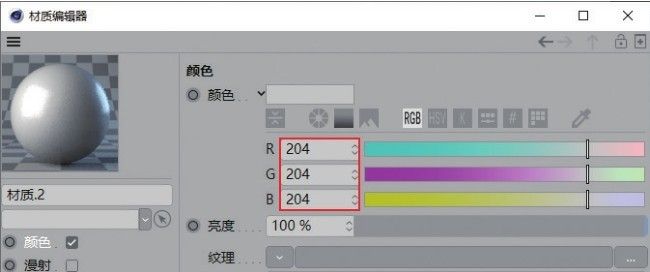

14 将材质复制一份，然后修改“颜色”为（R:204，G:204， B:204），如图13-127所示。材质效果如图13-128所示。

图13-127

图13-128

15 将以上两个材质赋予底座模型，效果如图13-129所示。

图13-129

技巧与提示

底座模型为一个整体，最好建立选集后赋予材质。

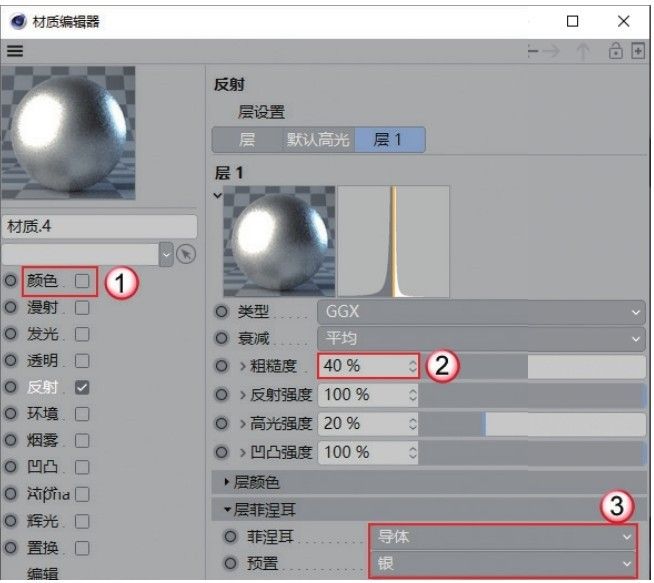

16 新建一个默认材质，取消勾选“颜色”，在“反射”中添加GGX，设置“粗糙度”为40％，“菲涅耳”为“导体”，“预置”为“银”，如图13-130所示。材质效果如图13-131所示。

图13-130

图13-131

17 将材质赋予3个圆柱模型，效果如图13-132所示。

图13-132

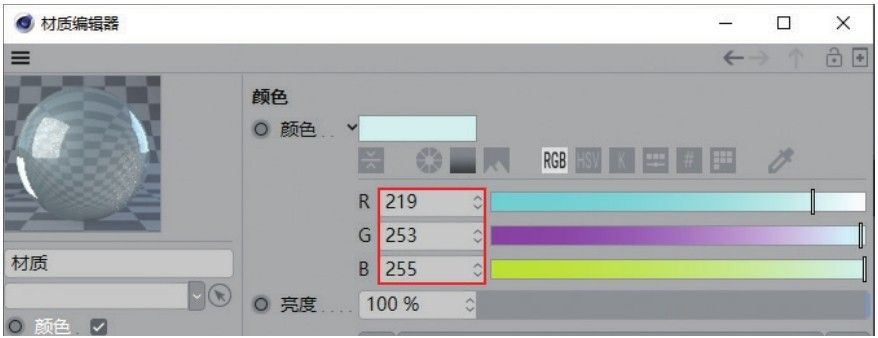

18 在“材质”面板新建一个材质，然后设置“颜色”为（R:219，G:253，B:255），如图13-133所示。

图13-133

19 勾选“透明”，设置“亮度”为95％，“折射率预设”为“塑料（PET）”，如图13-134所示。

图13-134

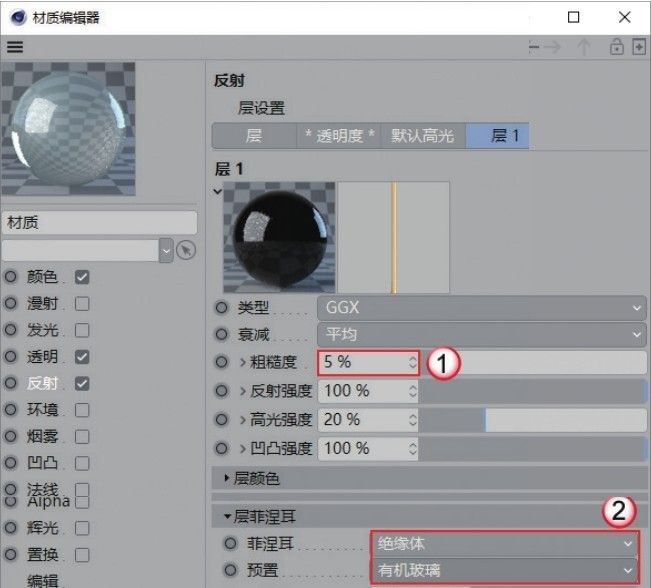

20 在“反射”中添加GGX，然后设置“粗糙度”为5％，“菲涅耳”为“绝缘体”，“预置”为“有机玻璃”，如图13-135所示。材质效果如图13-136所示。

图13-135

图13-136

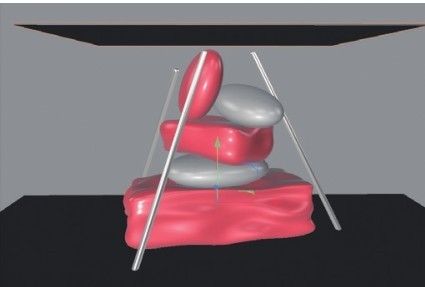

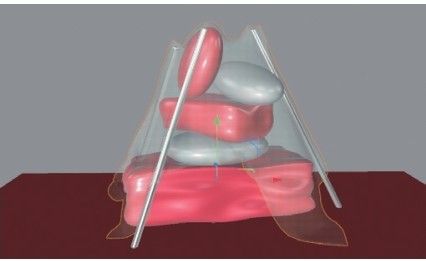

21 将材质赋予布料模型，效果如图13-137所示。

图13-137

22 在“材质”面板新建一个默认材质，然后设置“颜色”为（R:255，G:102，B:102），如图13-138所示。材质效果如图13-139所示。

图13-138

图13-139

23 将材质赋予地面模型，效果如图13-140所示。

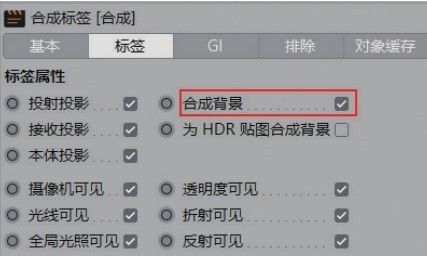

24 为地面模型添加“合成”标签，然后勾选“合成背景”选项，如图13-141所示。这样就能渲染出无缝背景。

图13-140

图13-141

25 使用“背景”工具创建一个背景模型，然后赋予和地面相同的粉色材质，如图13-142所示。

图13-142

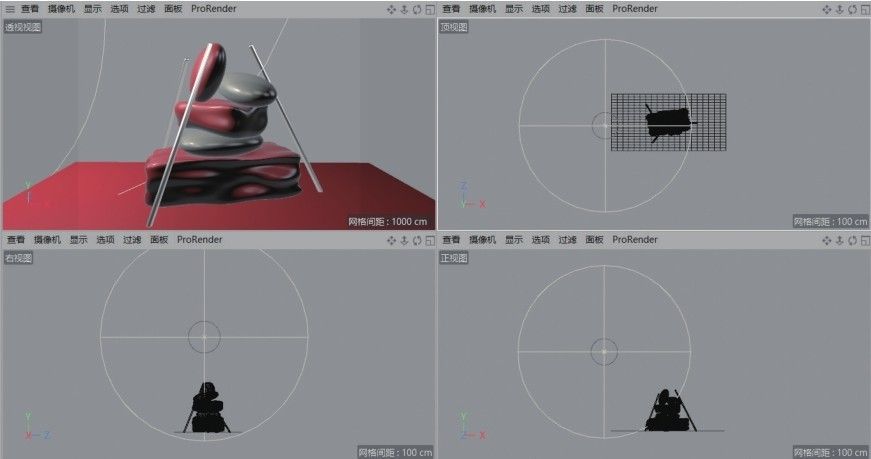

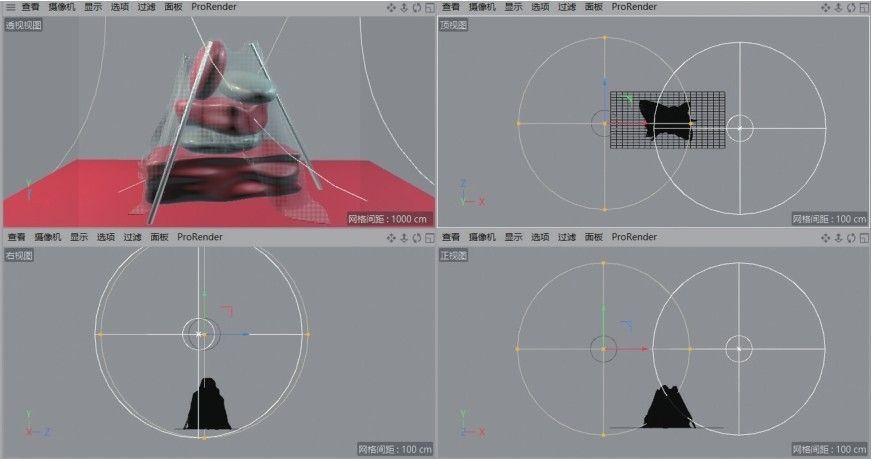

26 使用“灯光”工具在场景中创建一盏灯光，位置如图13-143所示。

图13-143

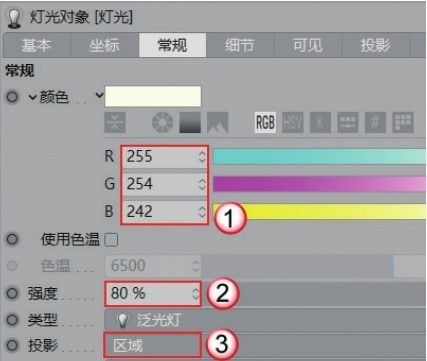

27 选中上一步创建的灯光，在“常规”选项卡中设置“颜色”为（R:255，G:254，B:242），“强度”为80％，“投影”为“区域”，如图13-144所示。

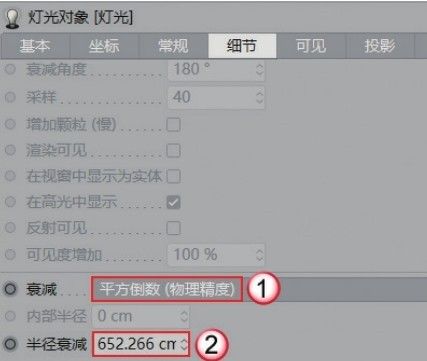

28 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为652.266cm，如图13-145所示。

图13-144

图13-145

29 将修改后的灯光复制一份，位置如图13-146所示。

图13-146

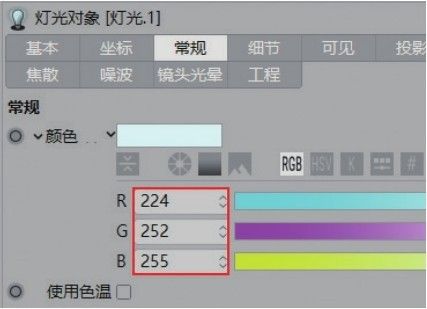

30 在“常规”选项卡中修改“颜色”为（R:224，G:252， B:255），如图13-147所示。

31 测试渲染灯光效果，如图13-148所示。可以发现场景中的物体很黑，需要添加环境光。

图13-147

图13-148

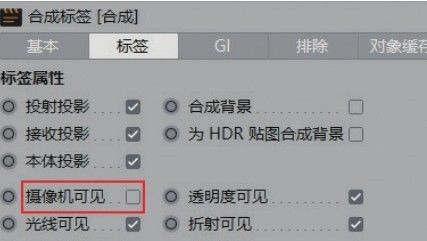

32 使用“天空”工具在场景中创建一个天空模型，然后添加“合成”标签，并取消勾选“摄像机可见”，如图13-149所示。

图13-149

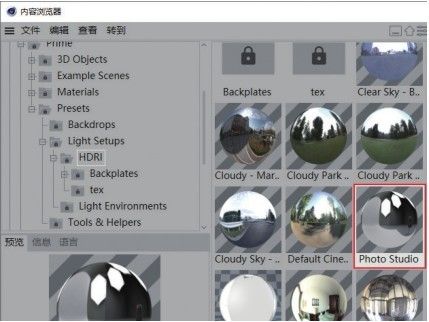

33 打开“内容浏览器”，将“预置>Prime>Presets>Light Setups>HDRI>Photo Studio”文件赋予天空对象，如图13-150所示。

34 为场景创建摄像机，渲染效果如图13-151所示。

图13-150

图13-151

重点实战：用布料模拟撕裂的布条

本案例使用圆锥、平面和风力等制作撕裂的布条，案例效果如图13-152所示。

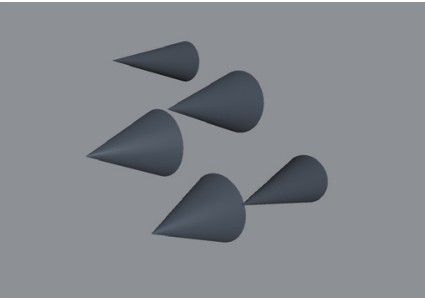

01 使用“圆锥”工具在场景中创建5个大小不等的圆锥体，参数可根据需要任意设置，如图13-153所示。

图13-152

图13-153

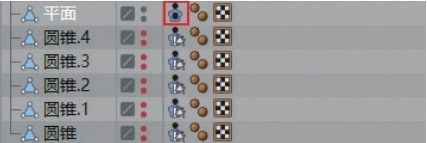

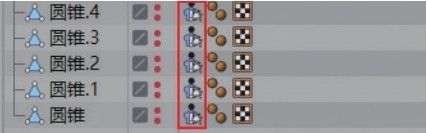

02 将上一步创建的圆锥模型转换为可编辑对象，并添加“布料碰撞器”标签，如图13-154所示。

图13-154

03 在场景中创建一个平面，设置“宽度”和“高度”都为600cm，“宽度分段”和“高度分段”都为40，如图13-155所示。

图13-155

04 将平面模型转换为可编辑对象，添加“布料”标签，如图13-156所示。

图13-156

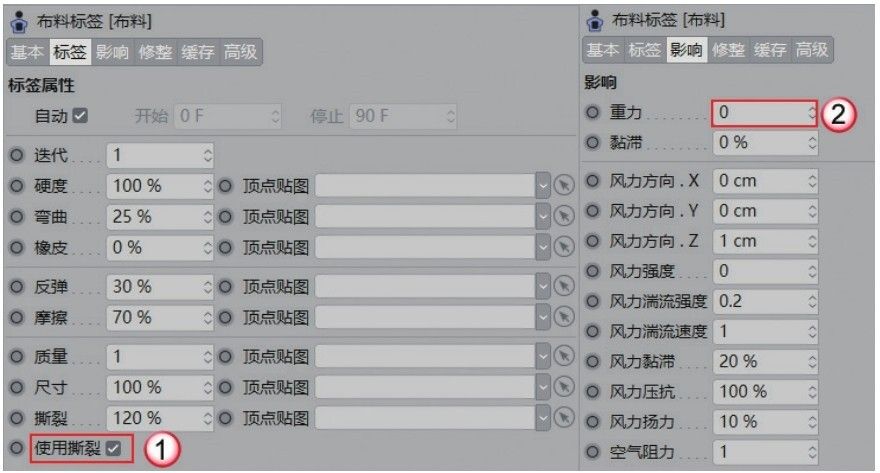

05 选中“布料”标签，在“标签”选项卡中勾选“使用撕裂”，切换到“影响”选项卡，设置“重力”为0，如图13-157所示。

图13-157

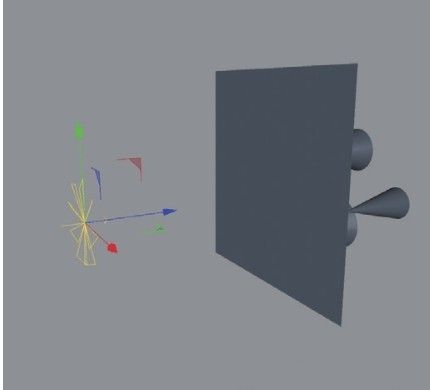

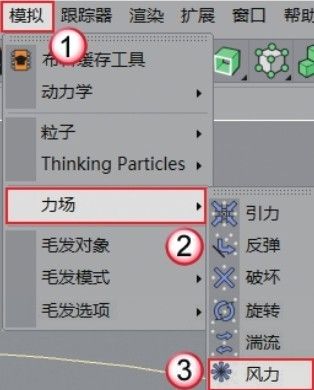

06 单击“向前播放”按钮，模拟动力学效果，可发现布料没有移动，这是因为场景中没有外力产生。执行“模拟>力场>风力”菜单命令，在场景中创建风力的图标，然后放置在平面的前方，如图13-158和图13-159所示。

图13-158

图13-159

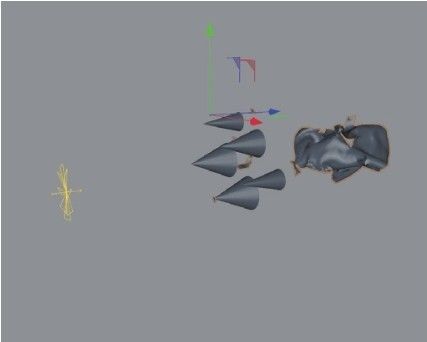

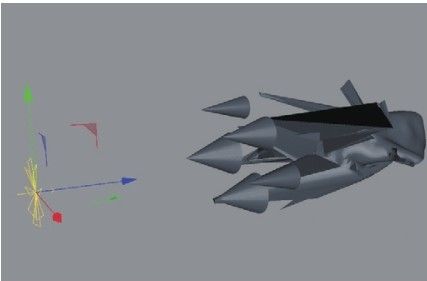

07 单击“向前播放”按钮，模拟动力学效果，可以观察到受到风力的影响，平面朝圆锥方向移动并产生撕裂效果，如图13-160所示。

图13-160

知识链接

如果觉得风力太弱，模拟的速度很慢。选中“风力”，增加“速度”的数值即可。“风力”的具体使用方法详见“14.2.8 风力”。

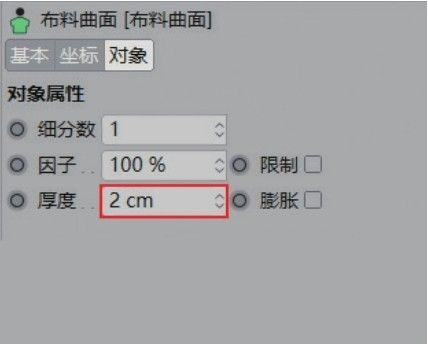

08 为“平面”添加“布料曲面”工具，设置“厚度”为2cm，如图13-161所示。添加“布料曲面”后，撕裂的布料效果会变得真实，如图13-162所示。

图13-161

图13-162

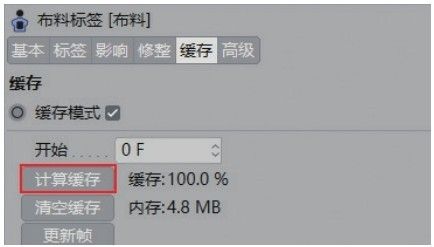

09 模拟效果无误后，在“布料”标签的“缓存”选项卡中单击“计算缓存”按钮，将模拟的动力学记录为关键帧动画，如图13-163所示。

图13-163

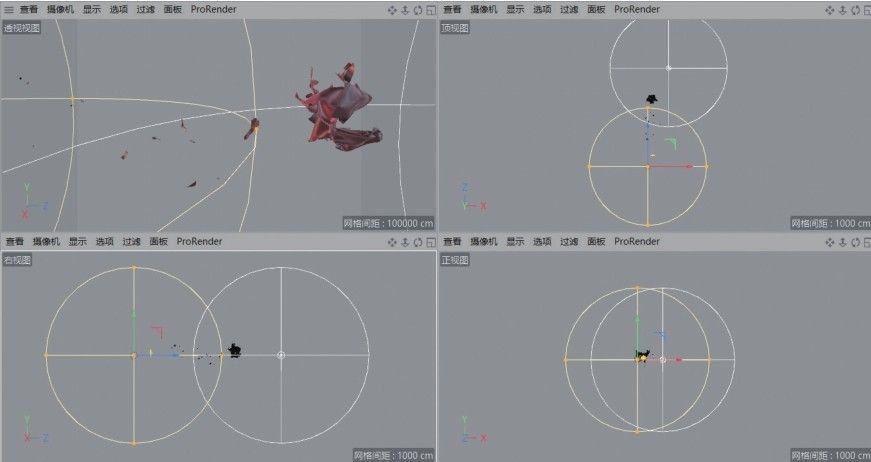

10 使用“灯光”工具在场景中创建一盏灯光，位置如图13-164所示。

图13-164

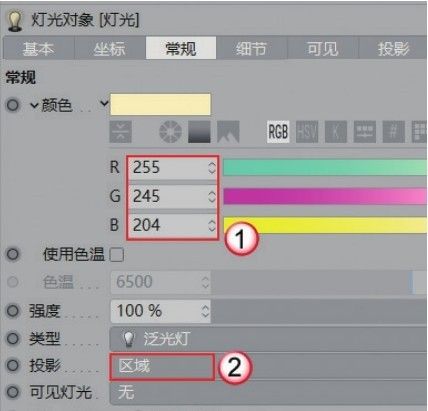

11 选中上一步创建的灯光，在“常规”选项卡中设置“颜色”为（R:255，G:245，B:204），“投影”为“区域”，如图13-165所示。

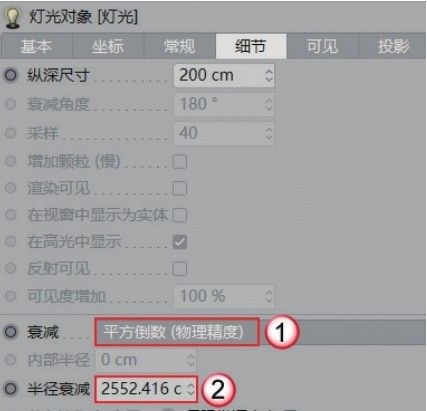

12 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为2552.416cm，如图13-166所示。

图13-165

图13-166

13 将修改后的灯光复制一盏，位置如图13-167所示。

图13-167

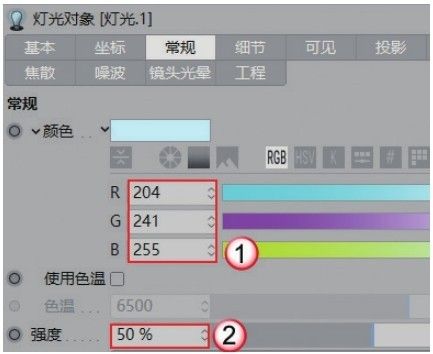

14 在“常规”选项卡中修改“颜色”为（R:204，G:241， B:255），“强度”为50％，如图13-168所示。

图13-168

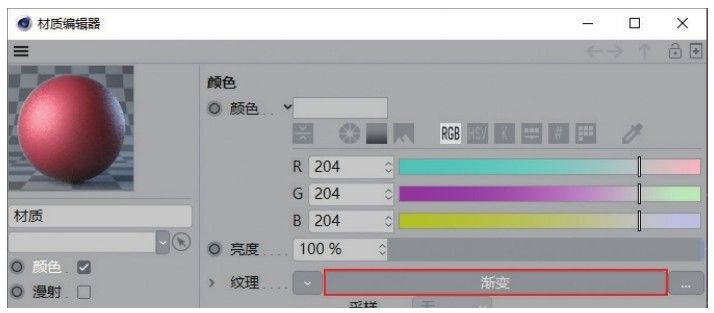

15 在“材质”面板新建一个默认材质，然后在“颜色”的“纹理”通道中加载“渐变”贴图，如图13-169所示。

图13-169

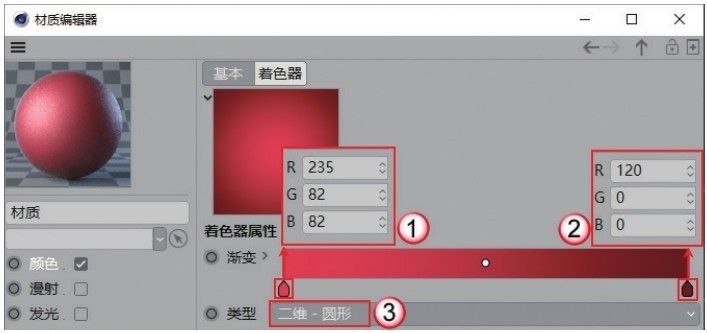

16 进入“渐变”贴图，设置“渐变”颜色分别为（R:235， G:82，B:82）和（R:120，G:0，B:0），“类型”为“二维-圆形”，如图13-170所示。

图13-170

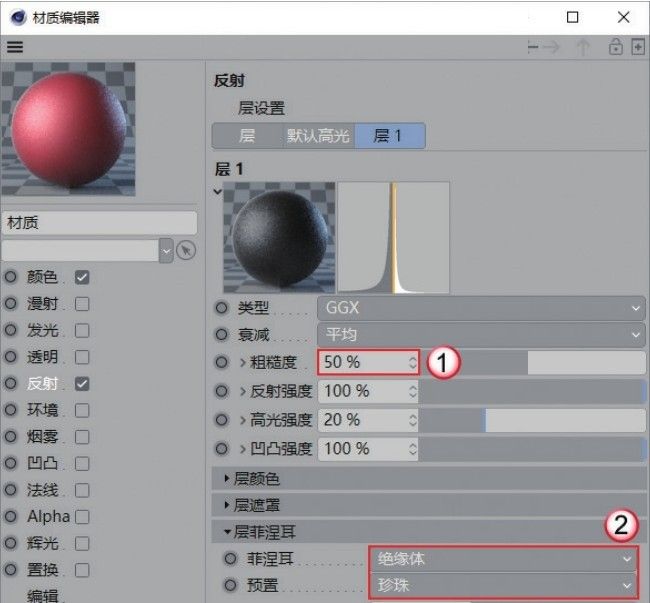

17 在“反射”中添加GGX，然后设置“粗糙度”为50％，“菲涅耳”为“绝缘体”，“预置”为“珍珠”，如图13-171所示。材质效果如图13-172所示。

图13-171

图13-172

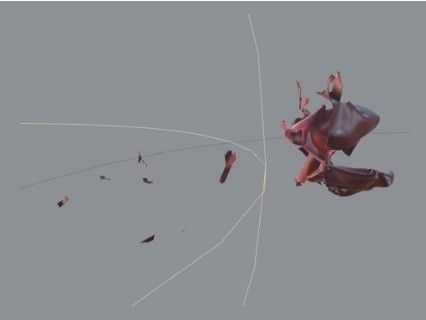

18 将材质赋予布料模型，效果如图13-173所示。

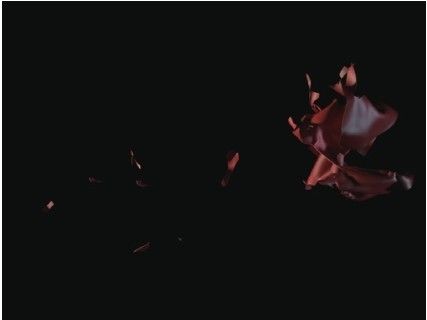

19 测试渲染场景，效果如图13-174所示。观察渲染效果会发现整体画面很黑，需要添加环境光。纯黑色的背景显得过于死板，需要调整背景。

图13-173

图13-174

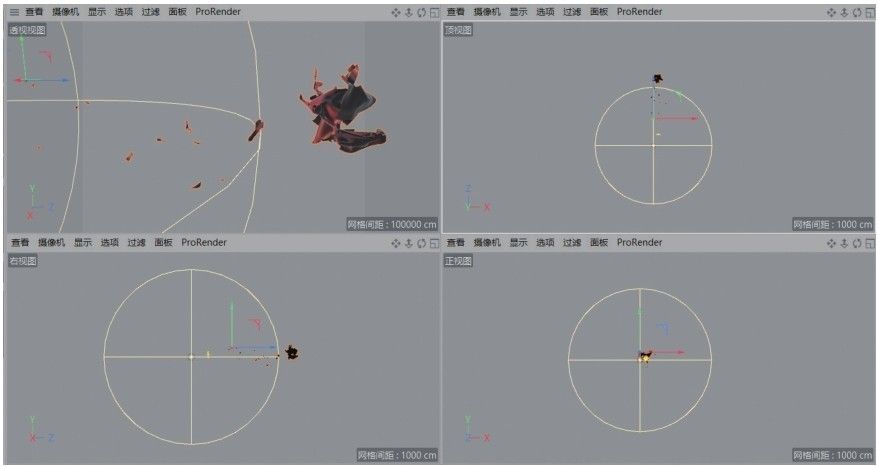

20 新建一个黑色渐变的默认材质，然后创建一个背景模型，并将该材质赋予背景模型，如图13-175所示。

21 使用“天空”工具创建一个天空模型，然后添加“合成”标签，并取消勾选“摄像机可见”，如图13-176所示。

图13-175

图13-176

22 打开“内容浏览器”，将“预置>Prime>Presets>Light Setups>HDRI>Photo Studio”文件赋予天空对象，如图13-177所示。

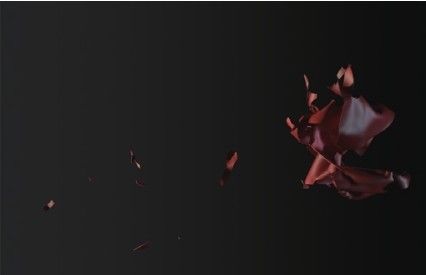

23 为场景添加摄像机，渲染效果如图13-178所示。注意，设置圆锥体不被渲染，场景中就只会出现布料模型。

图13-177

图13-178

3. 布料绑带

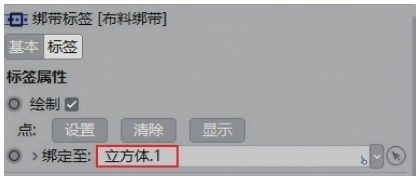

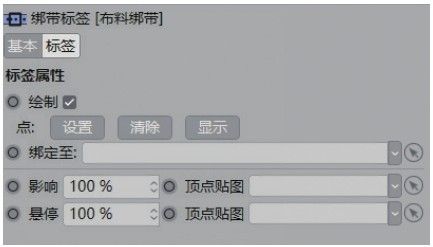

添加了“布料”标签的对象添加“布料绑带”标签，就可以与相连接的对象形成连接关系，其属性面板如图13-179所示。

图13-179

重要参数讲解

设置：单击此按钮，会将布料与连接对象相关联。

绑定至：连接需要绑定的对象。

技术专题 布料绑带详解

“布料绑带”标签可以让布料与其他对象产生连接效果，具体使用方法如下。

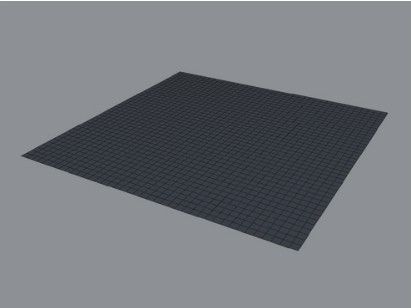

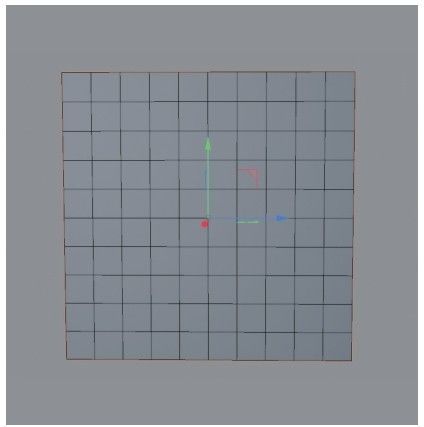

第1步：创建一个平面，转换为可编辑对象后添加“布料”标签，如图13-180所示。

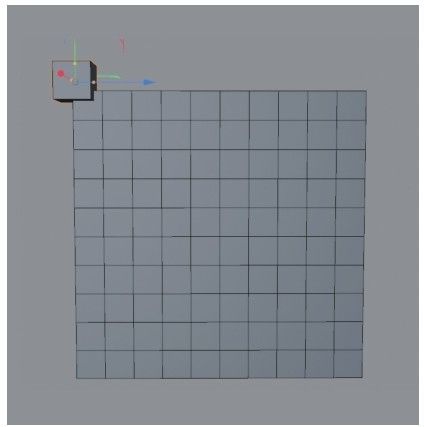

第2步：创建一个立方体作为连接对象，并放在平面的左上角，如图13-181所示。

图13-180

图13-181

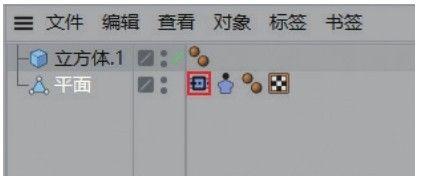

第3步：在“点”模式中选中平面左上角的点，然后添加“布料绑带”标签，如图13-182所示。

第4步：在“布料绑带”标签的属性面板中，将创建的立方体拖曳到“绑定至”通道中，如图13-183所示。

图13-182

图13-183

第5步：单击“设置”按钮，即可将平面和立方体进行绑定，如图13-184所示。

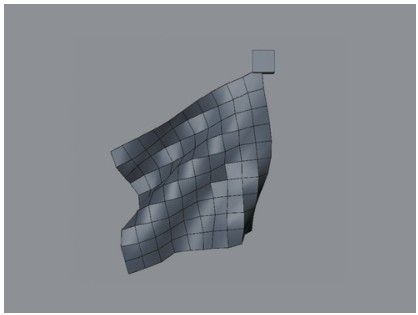

第6步：单击“向前播放”按钮，即可模拟布料效果，可以观察到布料的左上角与立方体连接，形成悬挂效果，如图13-185所示。

图13-184

图13-185
