样条是Cinema 4D中自带的二维图形，用户通过画笔绘制线条，也可以直接创建出特定的图形，如图2-72所示。

图2-72

本节工具介绍

1. 样条画笔

“样条画笔”工具可以绘制任意形状的二维线。二维线的形状不受约束，可以封闭也可以不封闭，拐角处可以是尖锐的也可以是圆滑的。样条画笔的参数面板如图2-73所示。

图2-73

重要参数讲解

类型：系统提供了5种类型的绘制模式，分别是“线性”“立方”、Akima、“B-样条线”“贝塞尔”。

技术专题 用样条画笔绘制直线的方法

Cinema 4D的“样条画笔”工具类似于3ds Max中的“线”工具，但不能像“线”工具一样，直接按住Shift键绘制水平或垂直的直线。若想在Cinema 4D中绘制直线有两种方法。

方法1：借助“启用捕捉”工具和背景栅格。打开“启用捕捉”工具和“网格点捕捉”选项，然后用“样条画笔”工具沿着栅格就能绘制出水平或垂直的直线，如图2-74和图2-75所示。

图2-74

图2-75

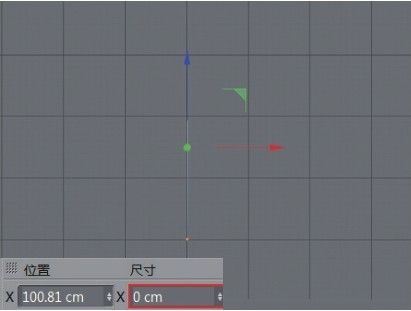

方法2：利用“缩放”工具对齐点。选中图2-76所示的样条线的两个点，然后在“坐标窗口”中设置两个点的x轴为0，即可使样条变为垂直，如图2-77所示。

图2-76

图2-77

重点实战：用样条画笔工具绘制发光线条

本案例用样条和球体制作一组发光线条，案例制作过程较为简单，案例效果如图2-78所示。

图2-78

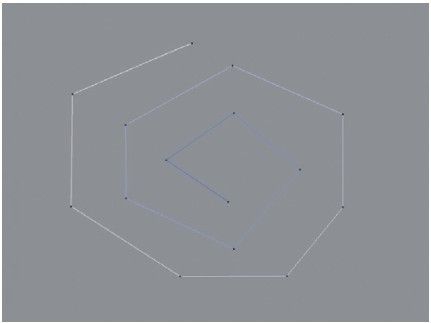

01 使用“样条画笔”工具在顶视图中绘制线条的样式，如图2-79所示。

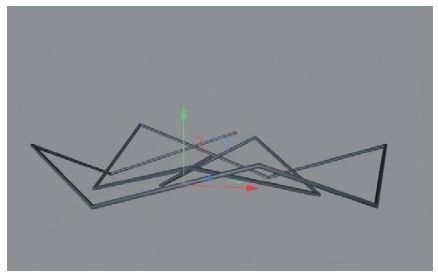

02 切换到透视图，使用“移动”工具间隔选择样条的点，并向上移动一定的距离，如图2-80所示。需要注意的是，样条的点向上移动的距离并不相同，呈随机效果，读者可按照自己的想法制作不同的效果。

图2-79

图2-80

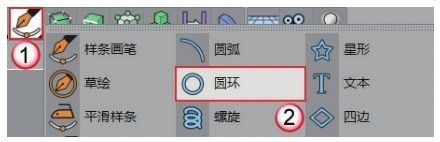

03 单独的样条不能被渲染，需要将其转化为一个实体模型。长按“样条画笔”按钮，在弹出的面板中选择“圆环”工具，如图2-81所示。

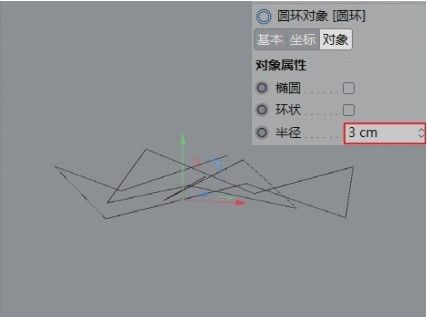

04 选中创建的圆环，在“对象”选项卡中设置“半径”为3cm，如图2-82所示。

图2-81

图2-82

05 长按“挤压”按钮，在弹出的面板中选择“扫描”工具，如图2-83所示。在“对象”面板的顶部出现“扫描”生成器，如图2-84所示。

图2-83

图2-84

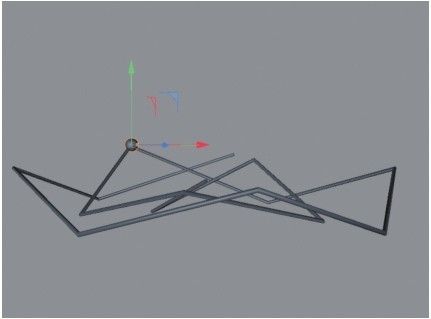

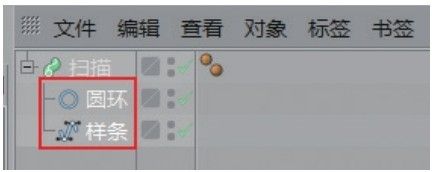

06 在“对象”面板中选中“圆环”和“样条”，然后拖曳到“扫描”的下方，成为其子层级，如图2-85所示。此时视图中的样条变成一个有体积感的模型，如图2-86所示。

图2-85

图2-86

07 使用“球体”工具在场景中创建一个球体模型，设置“半径”为12cm，然后将球体放置在样条的转角处，如图2-87所示。

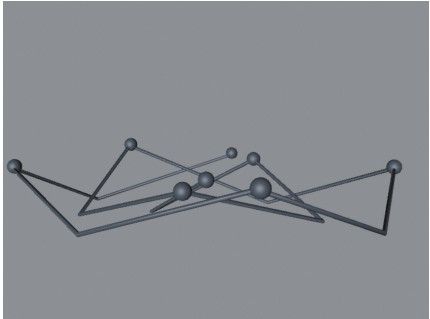

08 将球体复制多个，逐一放在样条的转角处。案例最终效果如图2-88所示。

图2-87

图2-88

2. 星形

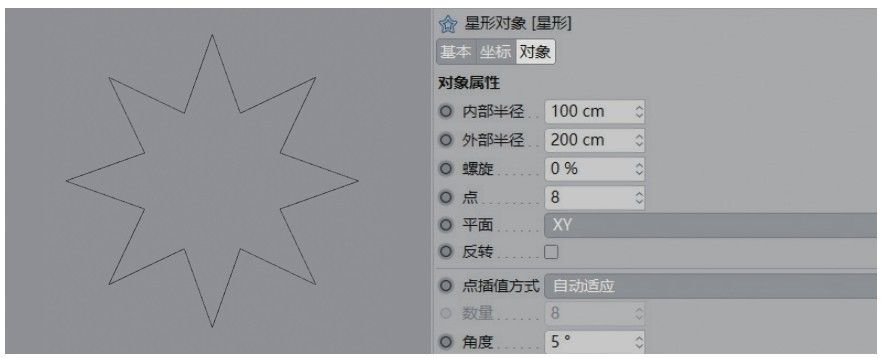

“星形”工具可以绘制任意点数的星形图案，其参数面板如图2-89所示。

图2-89

重要参数讲解

内部半径：设置内部点的半径。

外部半径：设置外部点的半径。

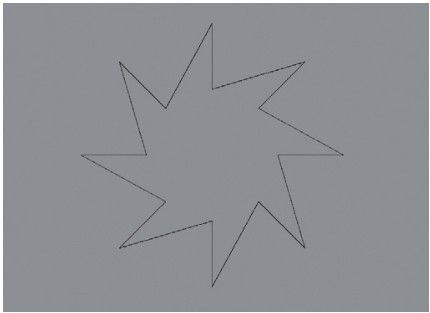

螺旋：设置星形旋转的角度，如图2-90所示。

点：设置星形的点数，默认为8。

图2-90

3. 圆环

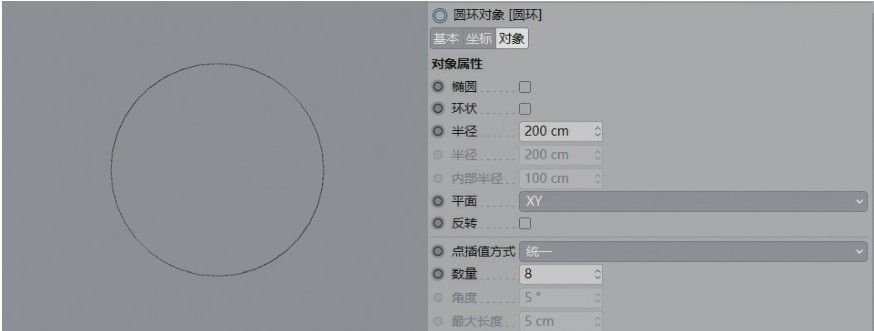

“圆环”工具可以绘制出不同大小的圆形样条，其参数面板如图2-91所示。

图2-91

重要参数讲解

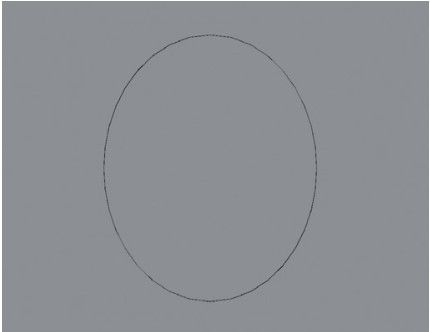

椭圆：勾选该选项后，可以单独设置长度方向和宽度方向的半径，形成椭圆形样条，如图2-92所示。

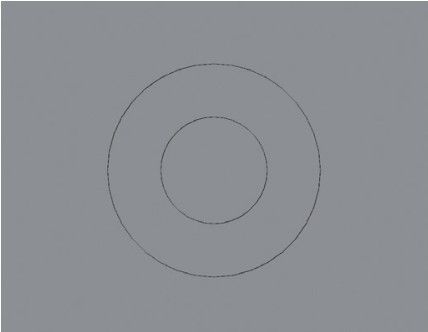

环状：勾选该选项后，呈现同心圆图案，如图2-93所示。同时激活“内部半径”选项。

图2-92

图2-93

半径：设置圆环的大小。

4.文本

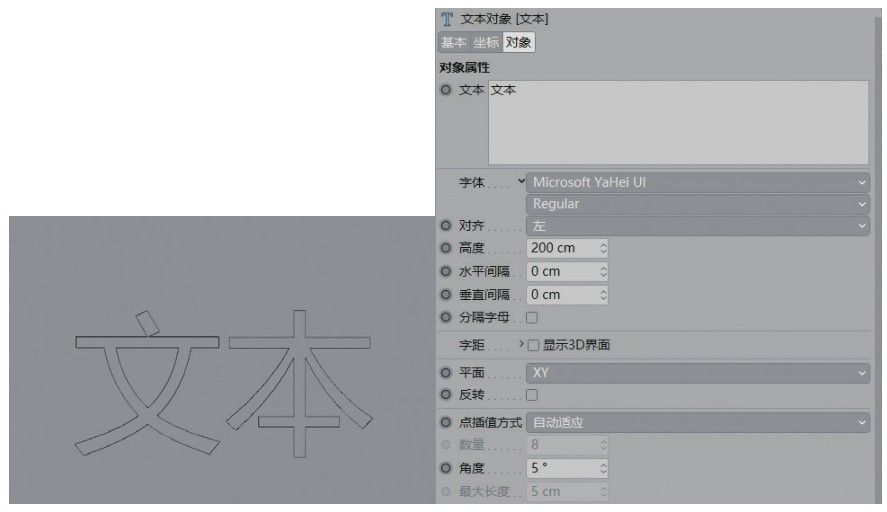

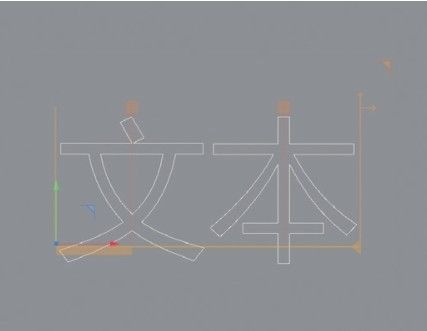

“文本”工具可以在场景中生成文字样条，方便制作各种立体字，其参数面板如图2-94所示。

图2-94

重要参数讲解

文本：在此可以输入文本。若要输入多行文本，可以按Enter键切换到下一行。

字体：设置文本显示的字体。

对齐：设置文本对齐的类型。系统提供“左”“中对齐”“右”3种。

高度：设置文本的高度。

水平间隔：设置文字间的间距。

垂直间隔：调整字行间的间距（只对多行文本起作用）。

显示3D界面：勾选该选项后，可以单独调整每个文字的样式，界面效果如图2-95所示。

图2-95

重点实战：用文本工具制作立体字

本案例用文本和立方体制作一组立体字，案例效果如图2-96所示。

图2-96

01 在正视图中单击“文本”按钮，在“对象”选项卡的“文本”输入框内输入CINEMA 4D，然后设置“字体”为Arial，“高度”为110cm，如图2-97所示。

图2-97

技巧与提示

读者也可以选择计算机中其他合适的字体。

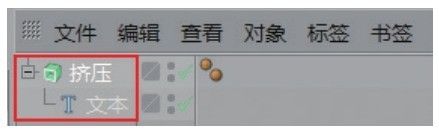

02 单击“挤压”按钮，在“对象”面板中将“文本”放在“挤压”的子层级，如图2-98所示。添加“挤压”生成器后，字体由原来的线条变为有体积感的模型，如图2-99所示。

图2-98

图2-99

03 切换到“封盖”选项卡，设置“起点”为“倒角封盖”，“半径”为3cm，“倒角类型”为“镌刻”，模型参数及效果如图2-100所示。这样就为字体模型添加了倒角效果。

图2-100

技巧与提示

在旧版本中，“倒角封盖”叫作“圆角封顶”，“镌刻”叫作“雕刻”。不同版本的中文翻译会有所区别且界面也会有所区别。

04 使用“立方体”工具创建底座。设置“立方体”的“尺寸.X”为700cm，“尺寸.Y”为10cm，“尺寸.Z”为200cm，勾选“圆角”选项，设置“圆角半径”为2cm，“圆角细分”为3，将修改好的立方体放置于字体模型下方，参数及效果如图2-101所示。

图2-101

05 将上一步创建的立方体向下复制一份，修改“尺寸.Y”为15cm，“尺寸.Z”为300cm，如图2-102所示。

06 调整模型之间的位置，案例最终效果如图2-103所示。

图2-102

图2-103

技巧与提示

在Cinema 4D中制作立体字模型，除了直接输入文本内容外，还可以从Illustrator中导入处理好的文本。

5.螺旋

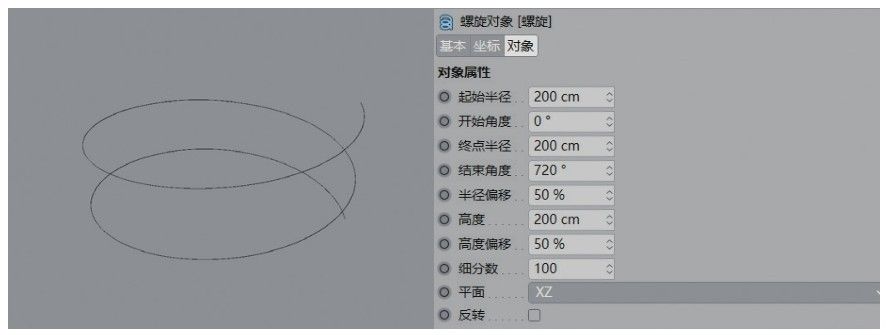

“螺旋”工具可以绘制类似弹簧、蚊香等图案，其参数面板如图2-104所示。

图2-104

重要参数讲解

起始半径：设置起始端的半径。

开始角度：设置起始端的旋转角度。

终点半径：设置终点端的半径。

结束角度：设置终点端的旋转角度。

技巧与提示

“开始角度”和“结束角度”可以控制螺旋旋转的圈数。

半径偏移：设置螺旋两端半径的过渡效果。

高度：设置螺旋的高度。

高度偏移：控制螺旋高度的偏移程度。

重点实战：用螺旋制作荧光灯

本案例用螺旋、扫描生成器和圆柱制作荧光灯，案例效果如图2-105所示。

图2-105

01 使用“圆柱”工具在场景内创建一个圆柱模型，设置“半径”为50cm，“高度”为30cm，“高度分段”为1，“旋转分段”为24，勾选“圆角”，设置“分段”为1，“半径”为5cm，如图2-106所示。

图2-106

02 将上一步创建的圆柱模型复制一份，设置“高度”为60cm，如图2-107所示。

图2-107

03 使用“管道”工具在场景中创建一个管道模型，设置“内部半径”为45cm，“外部半径”为50cm，“旋转分段”为24，“封顶分段”为1，“高度”为200cm，“高度分段”为1，勾选“圆角”选项，设置“分段”为1，“半径”为2.5cm，效果与参数设置如图2-108所示。

图2-108

04 将步骤01和步骤02中创建的圆柱模型向上复制一份，效果如图2-109所示。

05 使用“螺旋”工具在管道模型内创建一段螺旋样条，设置“起始半径”为40cm，“开始角度”为0°，“终点半径”为40cm，“结束角度”为2100°，“半径偏移”为50％，“高度”为200cm，如图2-110所示。

图2-109

图2-110

06 使用“圆环”工具在场景中创建一个“半径”为3cm的圆环样条，如图2-111所示。

07 长按“挤压”按钮，在弹出的面板中选择“扫描”选项，如图2-112所示。

图2-111

图2-112

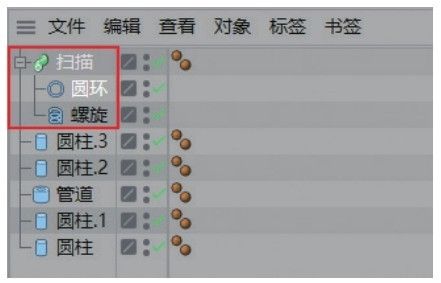

08 在“对象”面板中将“螺旋”和“圆环”放置于“扫描”的子层级，如图2-113所示。此时在管道模型内生成螺旋模型，案例最终效果如图2-114所示。

图2-113

图2-114

6. 矩形

“矩形”工具可以绘制不同尺寸的方形图案，其参数面板如图2-115所示。

图2-115

重要参数讲解

宽度/高度：设置矩形的宽度和高度数值。

圆角：勾选该选项后，矩形呈圆角效果，同时激活“半径”选项。

半径：设置矩形圆角的半径。

重点实战：用矩形工具制作相框

本案例使用矩形工具和圆环工具制作一个相框模型，案例效果如图2-116所示。

图2-116

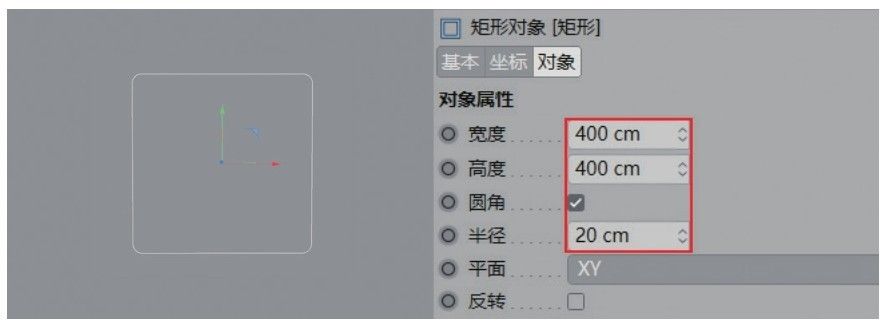

01 单击“矩形”按钮，在场景中创建一个矩形，在“对象”选项卡中设置“宽度”和“高度”都为400cm，勾选“圆角”选项，设置“半径”为20cm，如图2-117所示。

图2-117

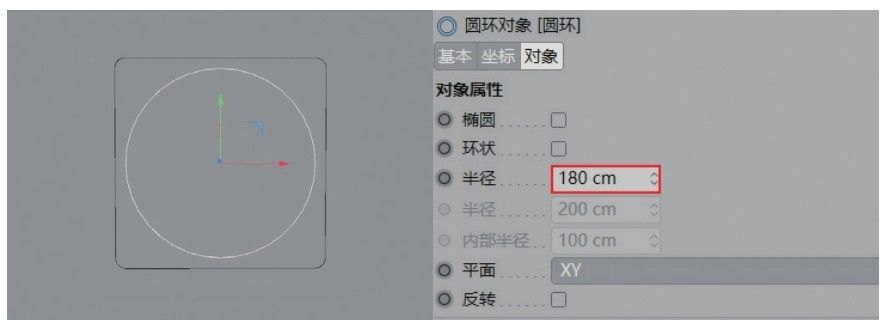

02 单击“圆环”按钮，在场景中创建一个圆环，在“对象”选项卡中设置“半径”为180cm，如图2-118所示。

图2-118

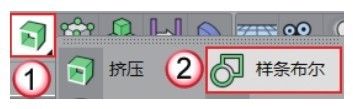

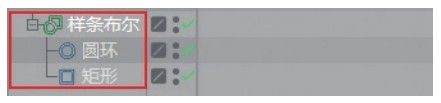

03 长按“挤压”按钮，在弹出的面板中选择“样条布尔”工具，如图2-119所示。在“对象”面板中将“圆环”和“矩形”都作为其子层级，如图2-120所示。

图2-119

图2-120

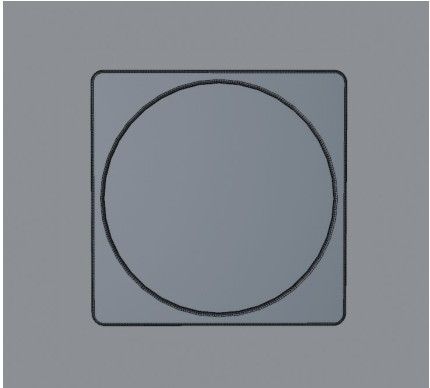

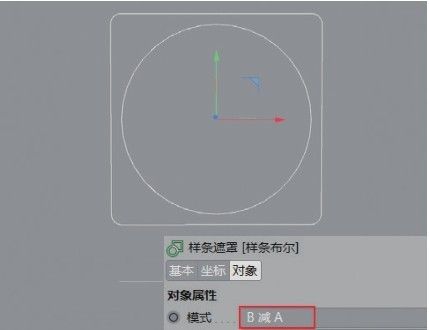

04 选中“样条布尔”选项，设置“模式”为“B减A”，效果如图2-121所示。

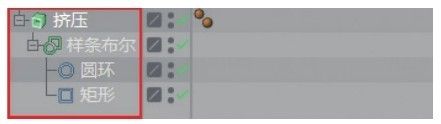

05 单击“挤压”按钮，创建挤压生成器，并将“样条布尔”作为其子层级，如图2-122所示。

图2-121

图2-122

知识链接

“样条布尔”工具的详细内容请参阅“第3章生成器与变形器”。

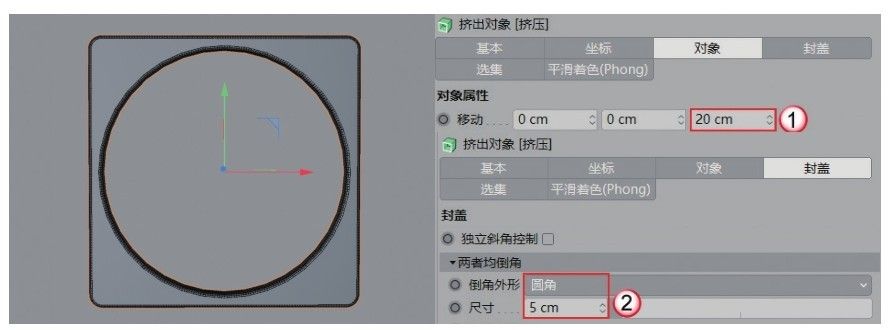

06 选中“挤压”生成器，在“对象”选项卡中设置“移动”为20cm。切换到“封盖”选项卡，设置“倒角外形”为“圆角”，“尺寸”为5cm，如图2-123所示。

图2-123

技术专题 点插值方式

添加“挤压”生成器后，会发现圆环的边缘并不圆滑，这个时候就需要调整圆环的“点插值方式”和其他参数。

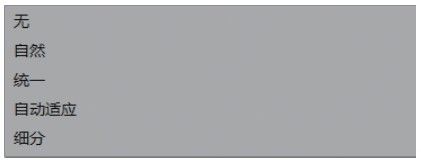

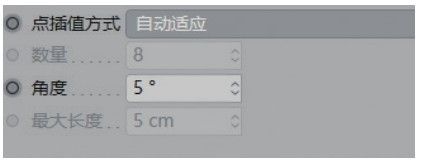

图2-124所示是默认情况下“点插值方式”的参数。单击后方的下拉菜单，系统提供了其他的方式，如图2-125所示。

图2-124

图2-125

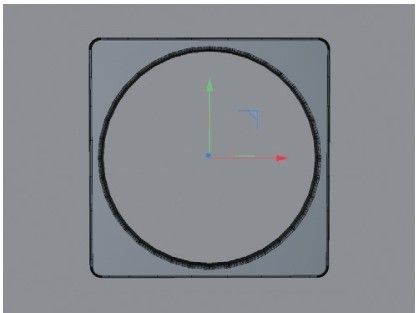

将“点插值方式”设置为“自然”，会观察到圆环边缘的布线增加，但仍然不圆滑，如图2-126所示。

将“点插值方式”设置为“统一”，可以观察到圆环边缘的布线增加，也不圆滑，如图2-127所示。

图2-126

图2-127

将下方的“数量”参数增大为16后，可以观察到圆环的边缘变得圆滑，同样布线也增加了，如图2-128所示。

将“点插值方式”设置为“细分”，可以观察到不但增加了布线，而且圆环边缘变得圆滑，如图2-129所示。

图2-128

图2-129

07 使用“圆环”工具创建一个“半径”为180cm的圆环，然后为其添加“挤压”生成器，设置“移动”为5cm，如图2-130所示。

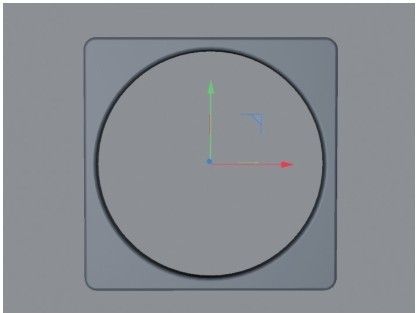

08 调整圆环与外框之间的距离，案例最终效果如图2-131所示。

图2-130

图2-131

7.多边

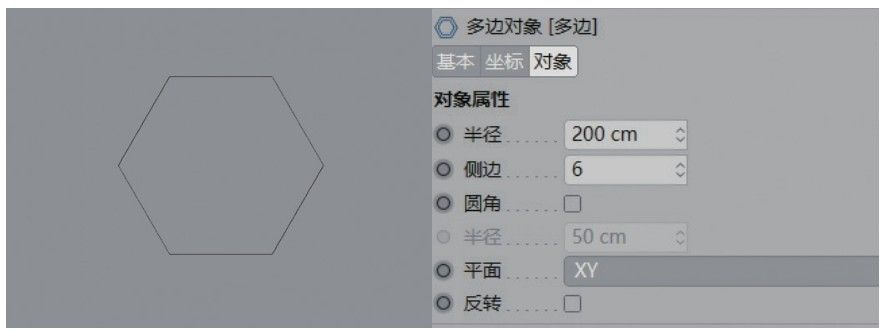

“多边”工具可以绘制不同的多边形图案，其参数面板如图2-132所示。

图2-132

重要参数讲解

半径：设置多边形的半径数值。

侧边：设置多边形的边数，最小值为3。

圆角：勾选该选项后，多边形呈圆角效果。

半径：设置多边形圆角的半径。

8.齿轮

“齿轮”工具可以绘制不同的齿轮图案，其参数面板如图2-133所示。

图2-133

重要参数讲解

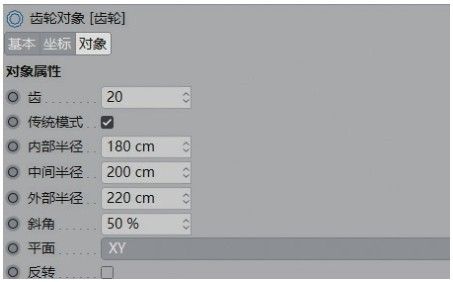

传统模式：勾选该选项后，齿轮的参数将简化，如图2-134所示。

图2-134

类型：设置齿轮的样式类型，系统提供了“渐开线”“棘轮”“平坦”“无”4种类型，如图2-135所示。

图2-135

齿：设置齿轮的齿数。

方向：设置齿轮的旋转方向。

根半径：设置齿轮内侧半径。

附加半径：设置齿轮外沿半径。

间距半径：设置齿轮整体半径。

压力角度：设置齿部的锐利角度。

技巧与提示

“根半径”“附加半径”“间距半径”的参数是相互关联的，修改其中一项，可能会同时影响其他参数。

嵌体类型：设置齿轮内部的样式，系统提供“无”“轮辐”“孔洞”“拱形”“波浪”5种样式，如图2-136所示。

图2-136

技巧与提示

每种嵌体类型所对应的参数各不相同，这里不具体介绍。中心孔：勾选该选项后，齿轮的中心有孔洞。

半径：设置中心孔的半径。

重点实战：用齿轮工具制作齿轮模型

本案例的齿轮模型由齿轮工具和挤压生成器制作而成，案例效果如图2-137所示。

图2-137

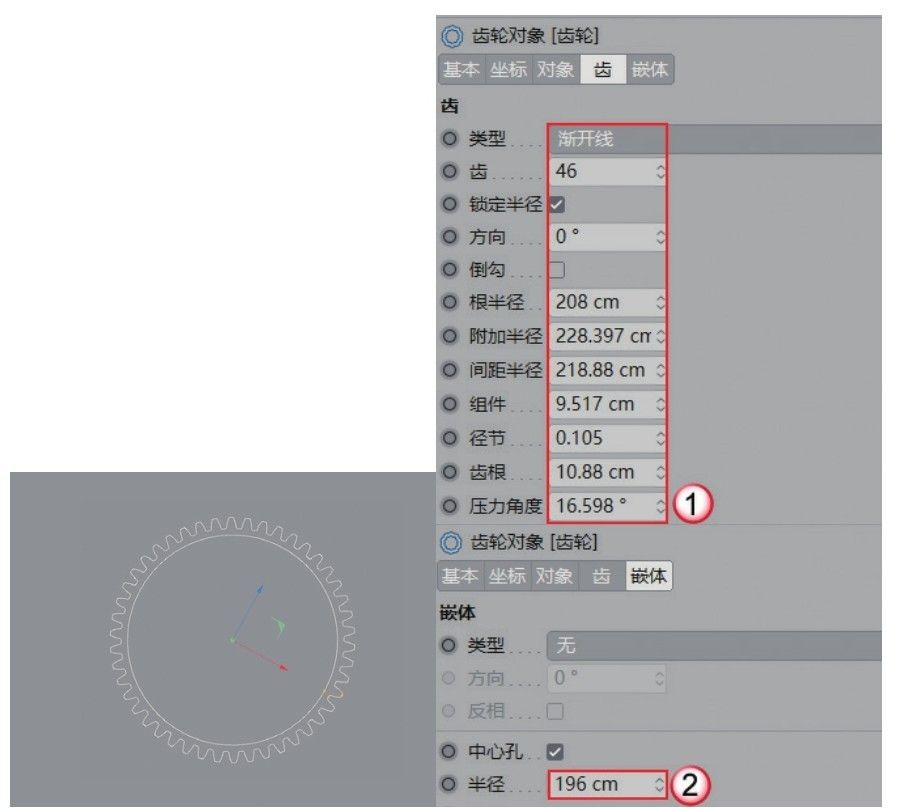

01 使用“齿轮”工具在场景中创建一个齿轮样条，在“齿”选项卡中设置“类型”为“渐开线”，“齿”为46，“根半径”为208cm，“附加半径”为228.397cm，“间距半径”为218.88cm，“组件”为9.517cm，“径节”为0.105，“齿根”为10.88cm，“压力角度”为16.598°。切换到“嵌体”选项卡，设置“半径”为196cm，如图2-138所示。

图2-138

技巧与提示

在“齿”选项卡中，参数都是相互关联的，设置前几个参数的数值就能自动获得后面参数的数值。

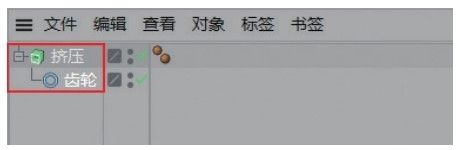

02 单击“挤压”按钮，然后将“齿轮”放置在其子层级，如图2-139所示。

图2-139

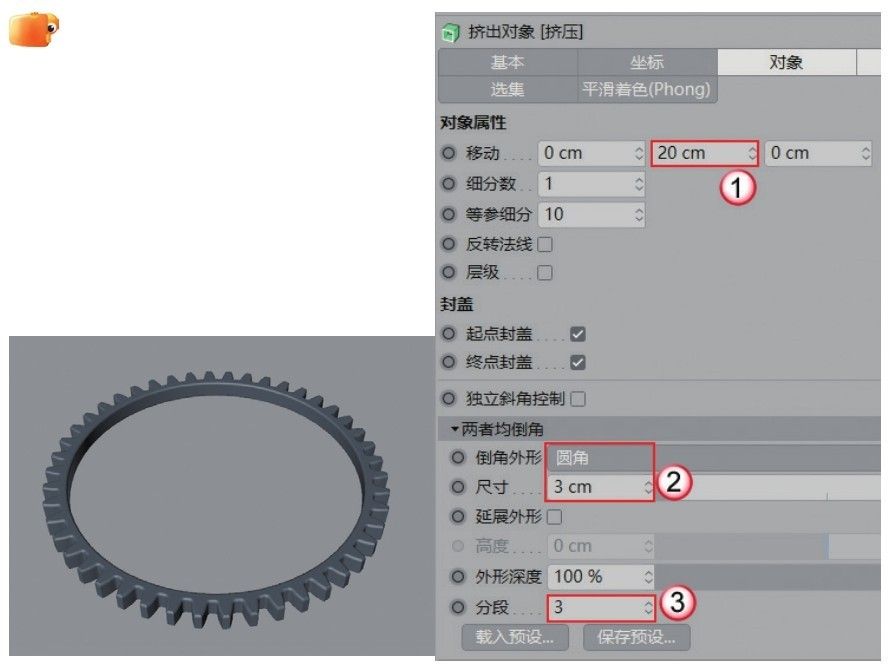

03 选中“挤压”生成器，设置“移动”为20cm，“倒角外形”为“圆角”，“尺寸”为3cm，“分段”为3，如图2-140所示。

图2-140

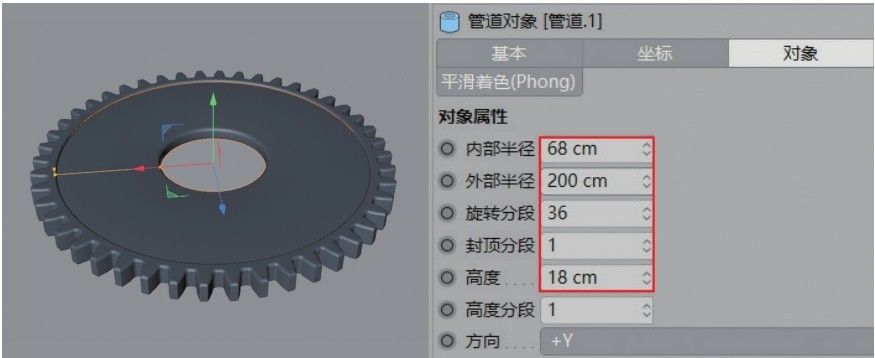

04 使用“管道”工具在齿轮模型内创建一个管道模型，设置“内部半径”为68cm，“外部半径”为200cm，“旋转分段”为36，“封顶分段”为1，“高度”为18cm，如图2-141所示。

图2-141

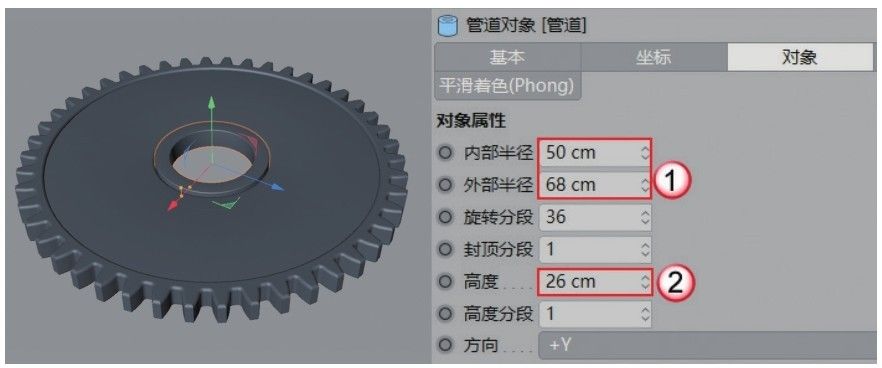

05 将管道模型复制一份，然后设置“内部半径”为50cm，“外部半径”为68cm，“高度”为26cm，如图2-142所示。

图2-142

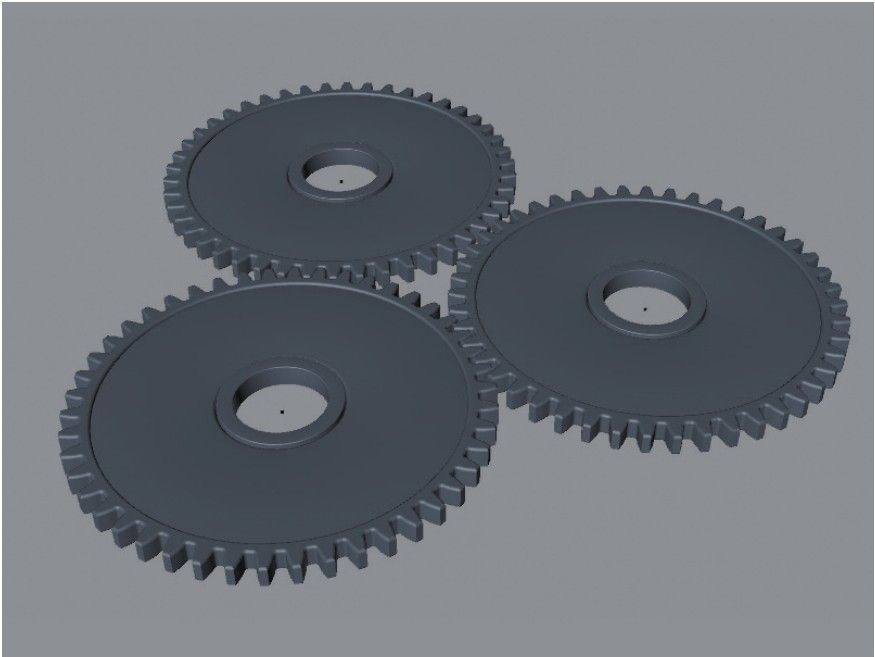

06 将齿轮模型复制两份并拼合，案例效果如图2-143所示。

图2-143
