机械风格的场景较为复杂，场景中模型较多。本案例通过霓虹灯文字场景讲解机械风格场景的制作方法，案例效果如图16-204所示。

图16-204

1. 模型制作

本案例模型由霓虹灯、齿轮配件和背景板三部分组成。案例中的参数仅供参考，读者可在此基础上自由发挥。

霓虹灯

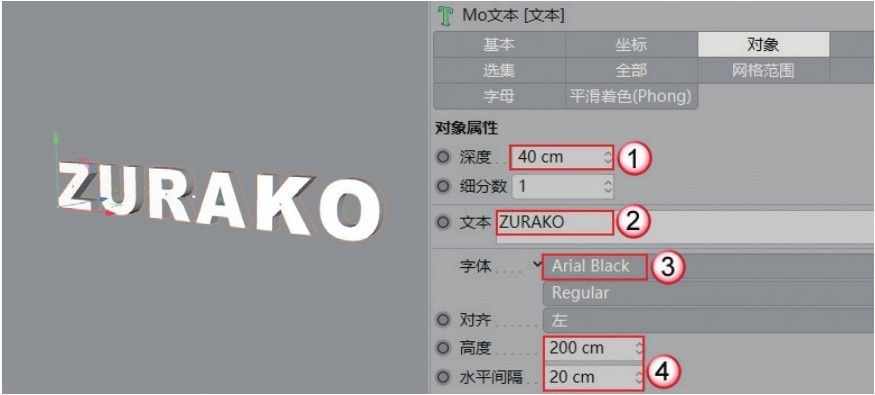

01 使用“文本”工具在场景中创建文本模型，设置“深度”为40cm，“文本”为ZURAKO，“字体”为Arial Black，“高度”为200cm，“水平间隔”为20cm，如图16-205所示。

图16-205

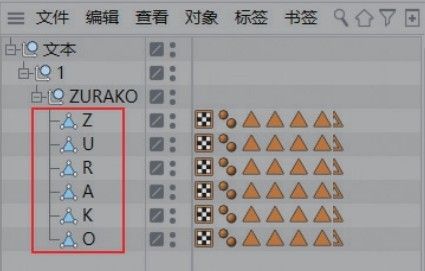

02 将文本模型转换为可编辑对象，会发现“文本”工具会将每个字母单独转为对象，如图16-206所示。

图16-206

技巧与提示

转换为可编辑对象后，每个字母都是单独的挤压效果，需要再转换一次才能成为可编辑对象。

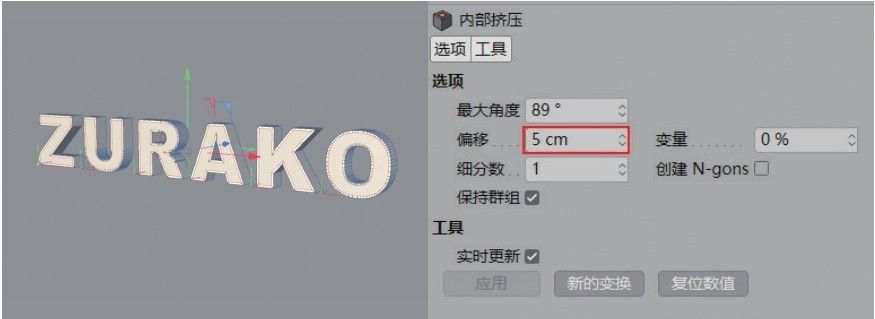

03 在“多边形”模式中选中图16-207所示的多边形，使用“内部挤压”工具向内挤压5cm，如图16-207所示。

图16-207

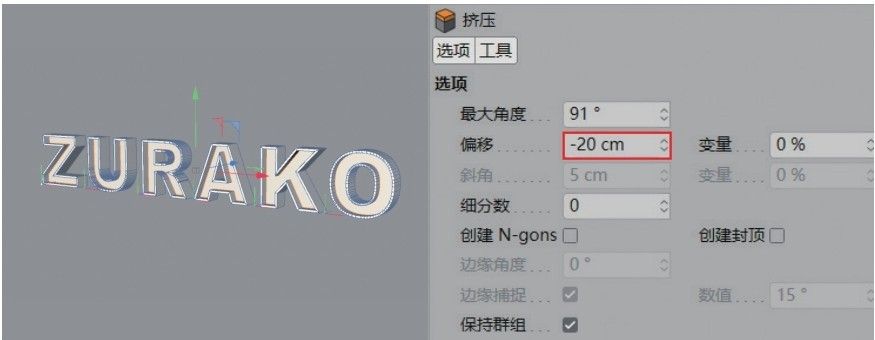

04 保持选中的多边形不变，然后使用“挤压”工具向内挤压-20cm，如图16-208所示。

图16-208

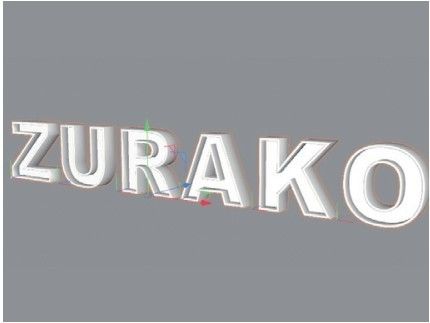

05 切换到“边”模式，选中模型的轮廓进行倒角，效果如图16-209所示。

图16-209

技巧与提示

倒角的数值根据模型的实际情况决定，这里不作强制要求。

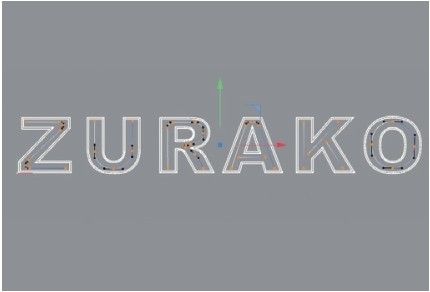

06 使用“样条画笔”工具沿着字母模型的凹陷部分绘制灯管的路径，如图16-210所示。需要注意的是，路径之间要留出一定的距离，否则生成的灯管模型会交叉。

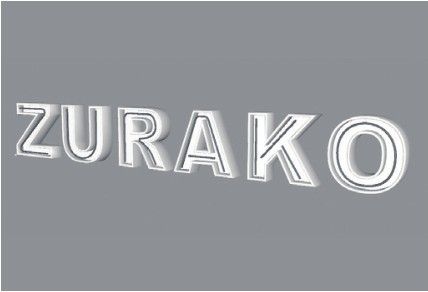

07 使用“圆环”工具绘制一个“半径”为2cm的圆环样条，然后与上一步绘制的样条进行“扫描”，生成发光灯管模型，如图16-211所示。

图16-210

图16-211

08 将发光灯管模型复制一份，修改圆环的“半径”为6cm，“内部半径”为5.5cm，如图16-212所示。这样就制作好玻璃灯管模型。

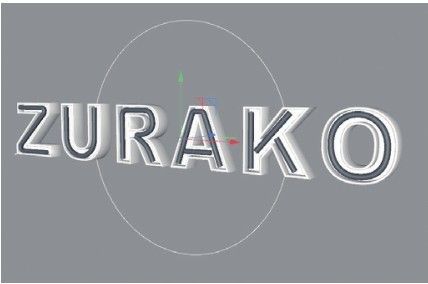

09 使用“圆环”工具在字母模型后方创建一个“半径”为280cm的圆环样条，如图16-213所示。

图16-212

图16-213

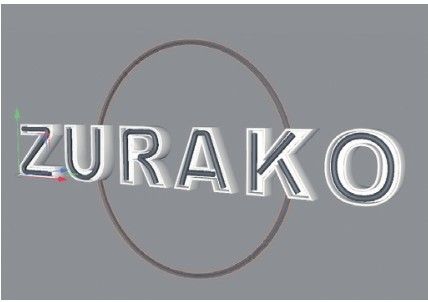

10 继续创建一个“半径”为2cm的圆环样条，然后与上一步创建的圆环进行扫描，效果如图16-214所示。

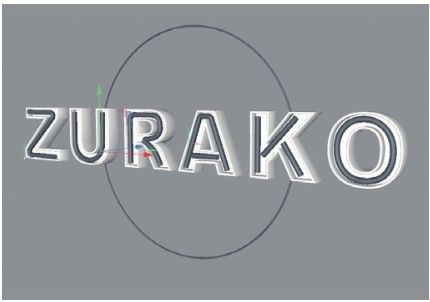

11 继续制作出玻璃管模型，如图16-215所示。

图16-214

图16-215

疑难问答

问：玻璃管模型怎样显示为半透明效果？

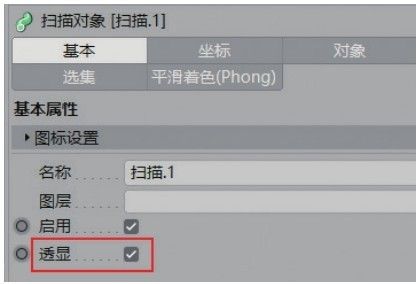

答：选中“扫描”选项，然后在“基本”选项卡中勾选“透显”选项，就可以将模型显示为半透明效果，如图16-216所示。需要注意的是，半透明效果只是在视图中方便用户观察，渲染时仍然为不透明的实体模型。

图16-216

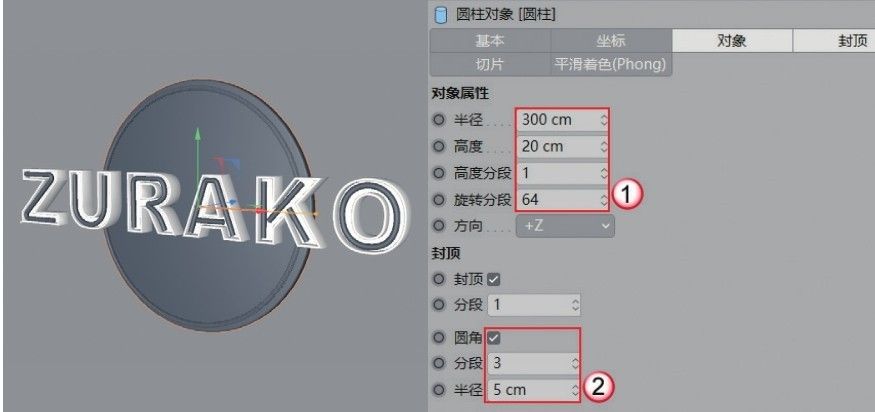

12 使用“圆柱”工具在圆环灯管后创建一个“半径”为300cm，“高度”为20cm的圆柱体模型，并设置“高度分段”为1，“旋转分段”为64，然后勾选“圆角”，设置“分段”为3，“半径”为5cm，如图16-217所示。

图16-217

齿轮配件

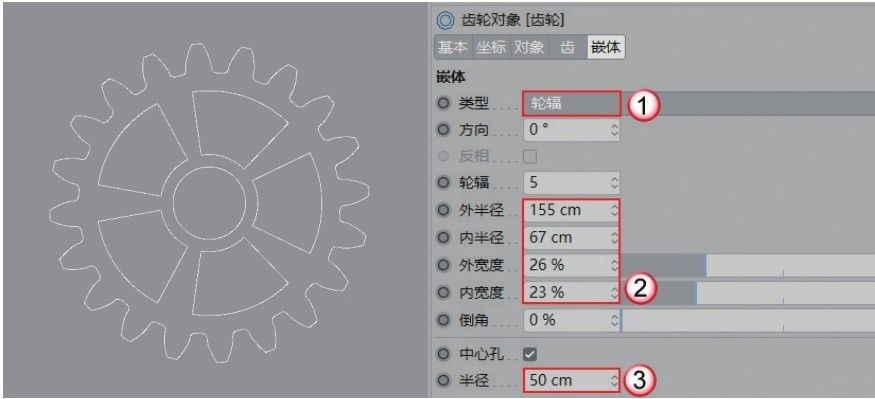

01 使用“齿轮”工具在场景中创建一个齿轮样条，在“嵌体”选项卡中设置“类型”为“轮辐”，“外半径”为155cm，“内半径”为67cm，“外宽度”为26％，“内宽度”为23％，“半径”为50cm，如图16-218所示。

图16-218

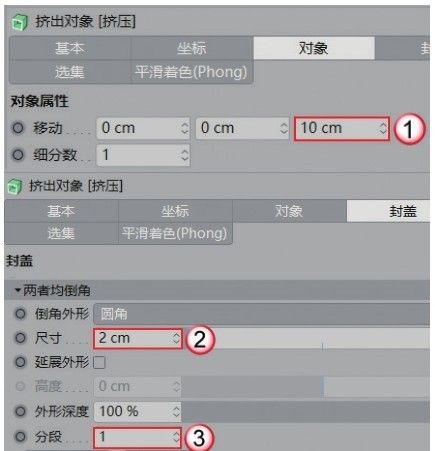

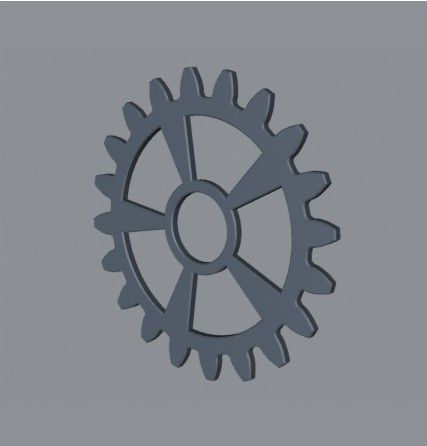

02 为齿轮添加“挤压”生成器，设置“移动”为10cm，“尺寸”为2cm，“分段”为1，如图16-219所示。模型效果如图16-220所示。

图16-219

图16-220

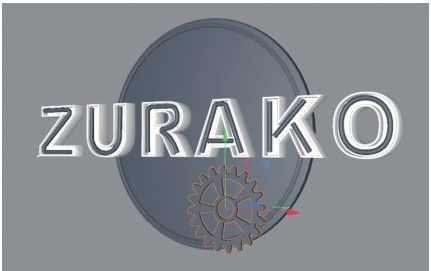

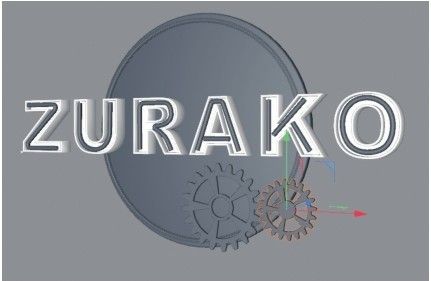

03 将齿轮缩小，然后放置在图16-221所示的位置。

04 将上一步创建的齿轮模型复制一份，然后取消勾选“中心孔”选项，如图16-222所示。

图16-221

图16-222

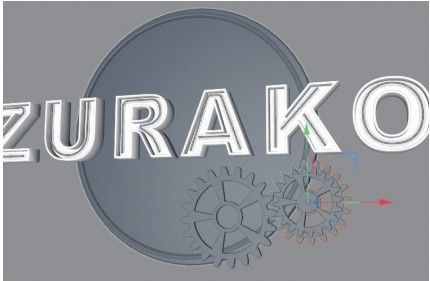

05 将齿轮缩小，与另一个齿轮拼合，效果如图16-223所示。

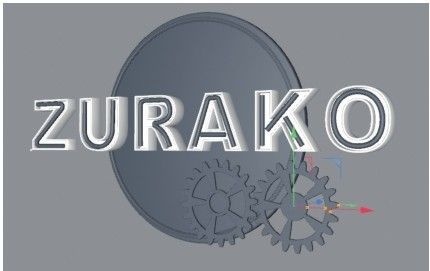

06 将步骤03中的齿轮复制一份并缩小，然后调整齿轮的整体位置，如图16-224所示。

图16-223

图16-224

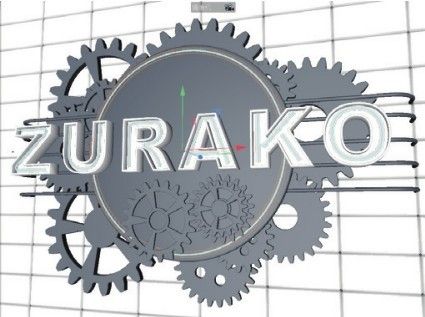

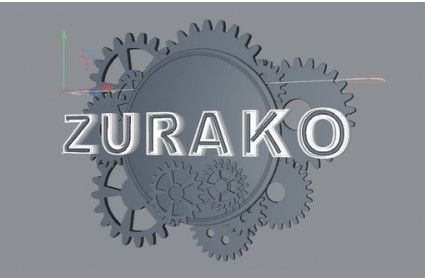

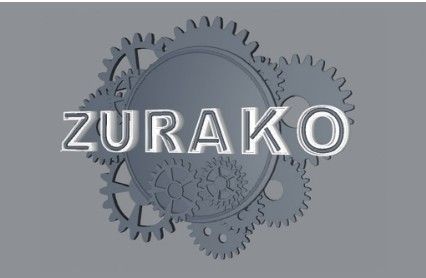

07 继续在场景中创建大小不等的齿轮模型，摆放在圆柱模型的后方，如图16-225所示。

技巧与提示

读者可根据自己的喜好设置齿轮的样式和组合，案例中的样式仅供参考。

08 使用“样条画笔”工具绘制样条，如图16-226所示。样条位于圆柱模型和齿轮模型之间。

图16-225

图16-226

09 使用“圆环”工具绘制一个“半径”为5cm的圆环样条，然后与上一步绘制的样条进行扫描，效果如图16-227所示。

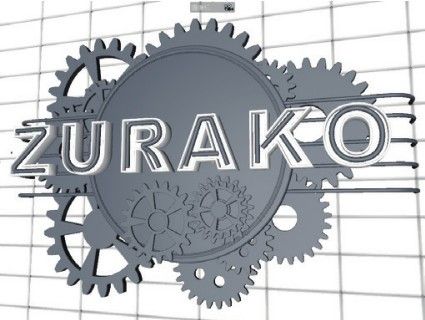

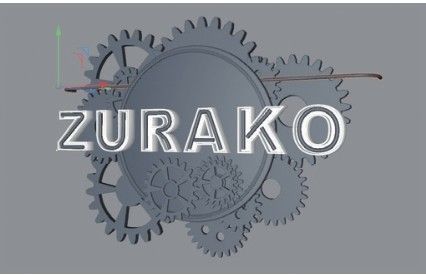

10 将生成的圆柱模型向下复制4份，效果如图16-228所示。至此，齿轮配件模型制作完成。

图16-227

图16-228

背景板

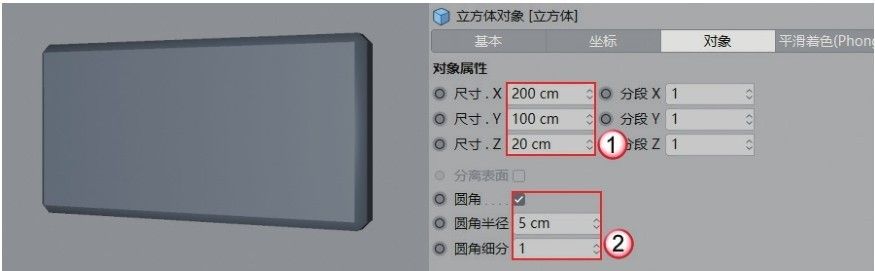

01 使用“立方体”工具在场景中创建一个长方体模型，具体参数设置如图16-229所示。

图16-229

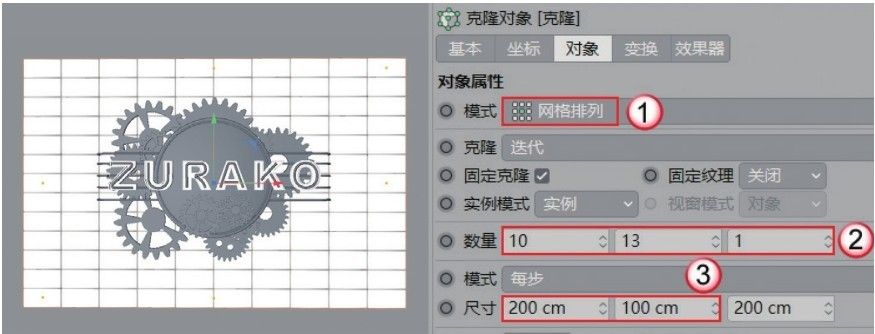

02 为创建的立方体添加“克隆”生成器，具体参数设置和效果如图16-230所示。

图16-230

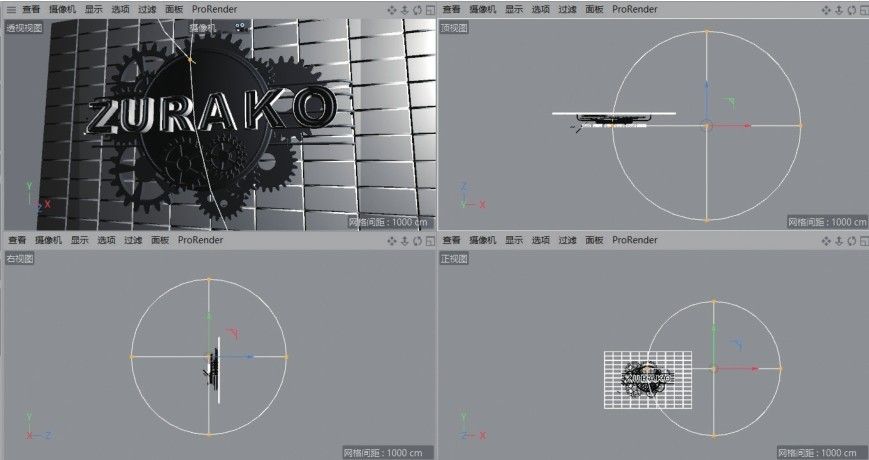

03 找到一个合适的角度，然后单击“摄像机”按钮，在场景中创建一个摄像机，如图16-231所示。至此，本案例的模型全部创建完成。

图16-231

2. 灯光和环境创建

先在场景中创建灯光和环境，再创建材质，可以方便观察场景的整体效果，使材质调整一步到位。但这种步骤不是绝对的，也可以先调整材质，再创建灯光和环境。读者按自己喜欢的顺序进行制作即可。

主光源

01 使用“灯光”工具在场景中创建一盏灯光，位置如图16-232所示。

图16-232

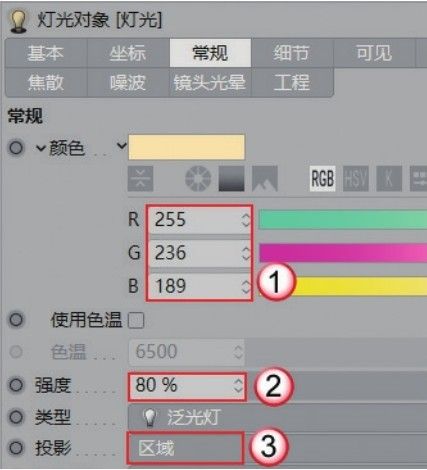

02 选中创建的灯光，在“常规”选项卡中设置“颜色”为（R:255，G:236，B:189），“强度”为80％，“投影”为“区域”，如图16-233所示。

图16-233

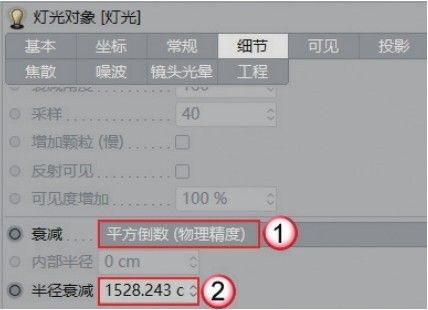

03 在“细节”选项卡中设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为1528.243cm，如图16-234所示。

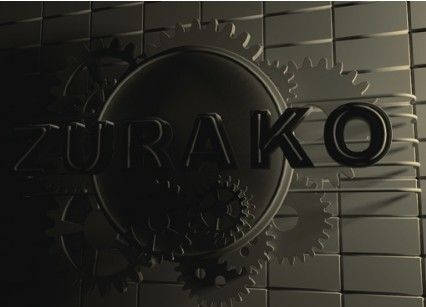

04 按Ctrl+R组合键渲染灯光效果，如图16-235所示。

图16-234

图16-235

辅助光源

01 将创建的灯光复制一盏放在左侧，位置如图16-236所示。

图16-236

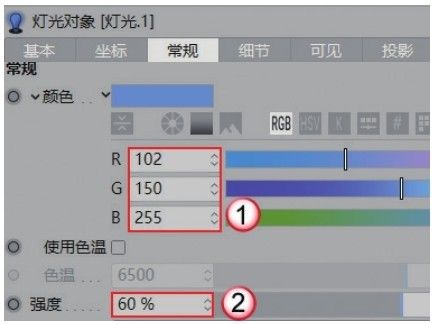

02 选中复制的灯光，在“常规”选项卡中修改“颜色”为（R:102，G:150，B:255）“强度”为60％，如图16-237所示。

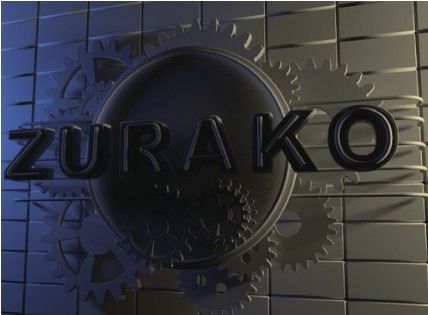

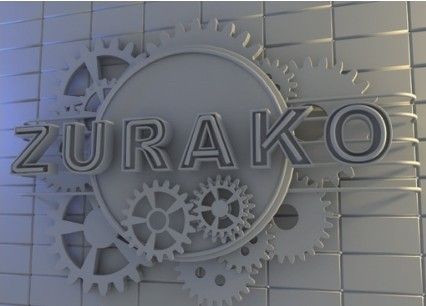

03 按Ctrl+R组合键渲染，效果如图16-238所示。

图16-237

图16-238

环境光源

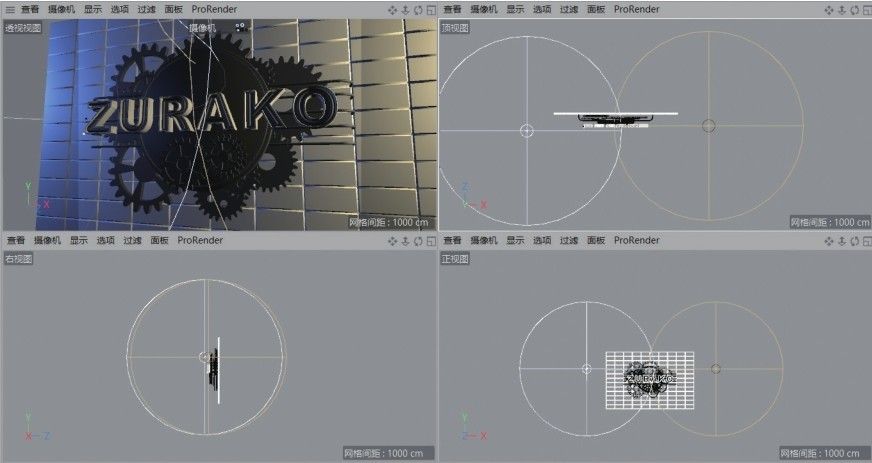

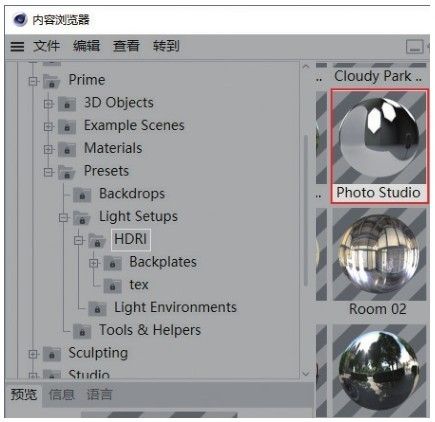

01 使用“天空”工具在场景中创建天空模型，然后按Shift+F8组合键打开“内容浏览器”，在“预置>Prime>Presets>Light Setups>HDRI”中选中Photo Studio文件，然后将其赋予天空模型，如图16-239所示。

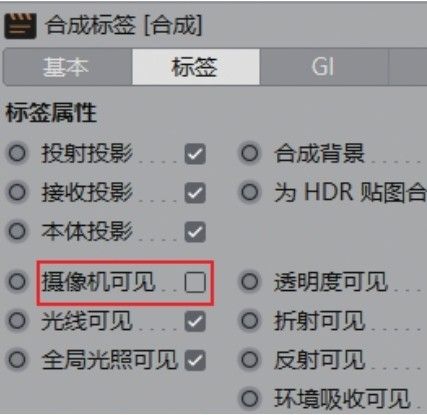

02 在“对象”面板选中“天空”，为其添加“合成”标签，然后取消勾选“摄像机可见”，如图16-240所示。

图16-239

图16-240

03 按Ctrl+R组合键渲染，效果如图16-241所示。

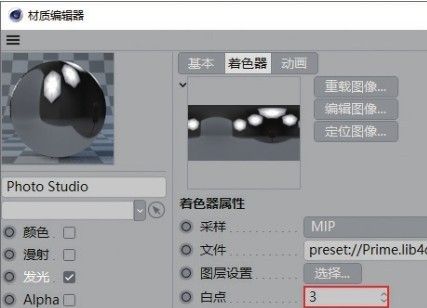

04 此时环境光的亮度太强。双击“材质”面板的Photo Studio材质，然后进入“发光”中的“纹理”贴图，设置“白点”为3，如图16-242所示。

图16-241

图16-242

05 按Ctrl+R组合键重新渲染，效果如图16-243所示。

图16-243

3. 材质制作

本案例的材质较为简单，需要制作自发光材质、玻璃材质和金属材质。

自发光材质

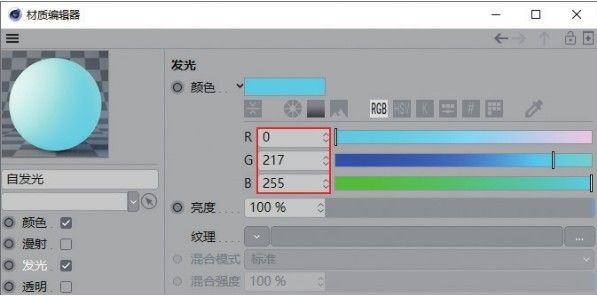

01 在“材质”面板新建一个默认材质，勾选“发光”，设置“颜色”为（R:0，G:217，B:255），如图16-244所示。材质效果如图16-245所示。

图16-244

图16-245

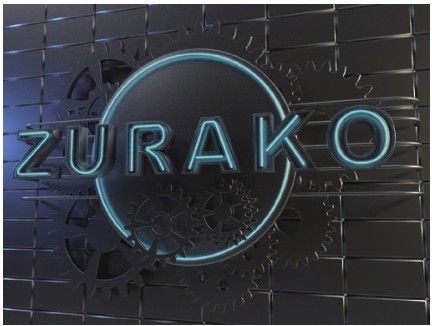

02 将材质赋予发光灯管模型，效果如图16-246所示。

图16-246

玻璃材质

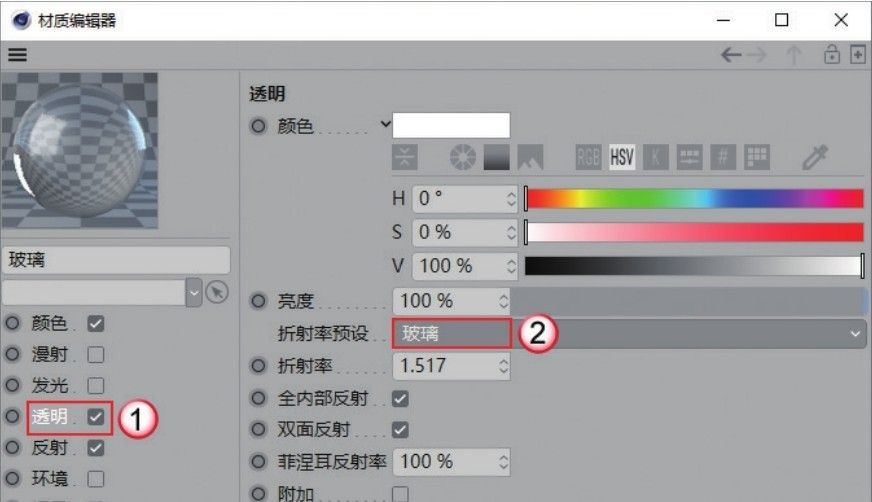

01 在“材质”面板新建一个默认材质，然后勾选“透明”，设置“折射率预设”为“玻璃”，如图16-247所示。

图16-247

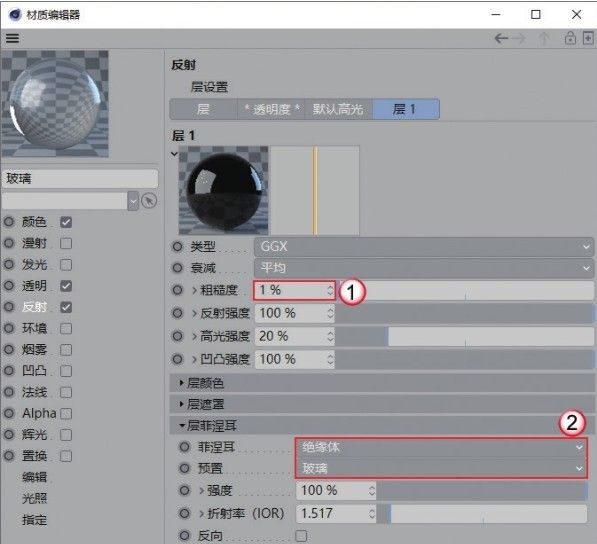

02 在“反射”中添加GGX，设置“粗糙度”为1％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图16-248所示。材质效果如图16-249所示。

图16-248

图16-249

03 将材质赋予玻璃管模型，效果如图16-250所示。

图16-250

金属材质

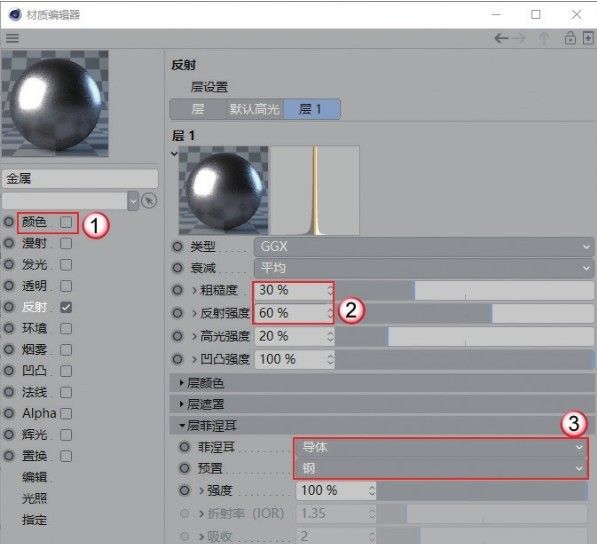

01 在“材质”面板新建一个默认材质，取消勾选“颜色”，然后在“反射”中添加GGX，设置“粗糙度”为30％，“反射强度”为60％，“菲涅耳”为“导体”，“预置”为“钢”，如图16-251所示。材质效果如图16-252所示。

图16-251

图16-252

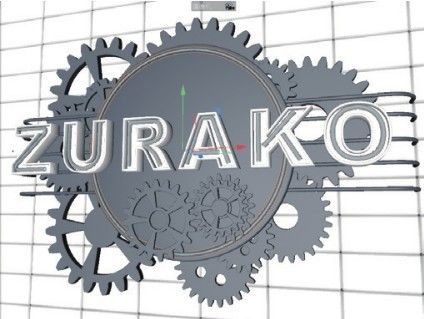

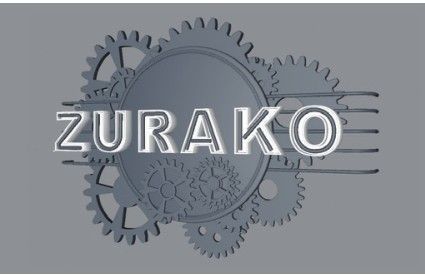

02 将材质赋予场景中的其他模型，效果如图16-253所示。

图16-253

4. 渲染输出

01 按Ctrl+B组合键打开“渲染设置”面板，在“输出”中设置“宽度”为1200像素，“高度”为900像素，如图16-254所示。

图16-254

02 切换到“抗锯齿”，设置“抗锯齿”为“最佳”，“最小级别”为2×2，“最大级别”为4×4，“过滤”为Mitchell，如图16-255所示。

图16-255

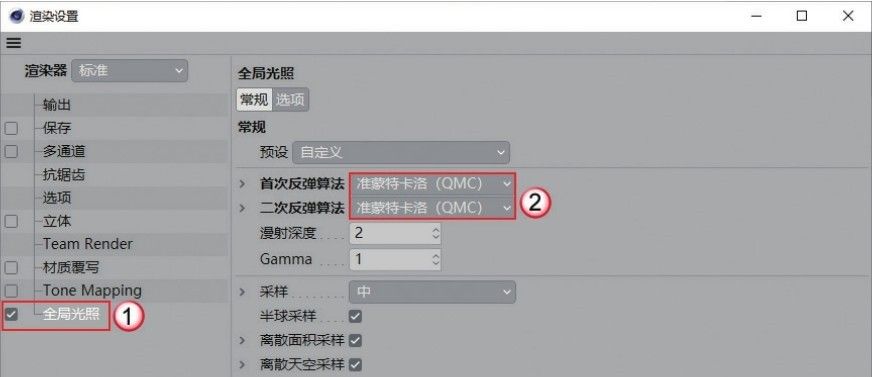

03 单击“效果”按钮，添加“全局光照”，设置“首次反弹算法”和“二次反弹算法”都为“准蒙特卡洛（QMC）”，如图16-256所示。

图16-256

技巧与提示

读者可根据计算机的配置选择合适的算法类型，案例中的参数仅为最优效果的参考。

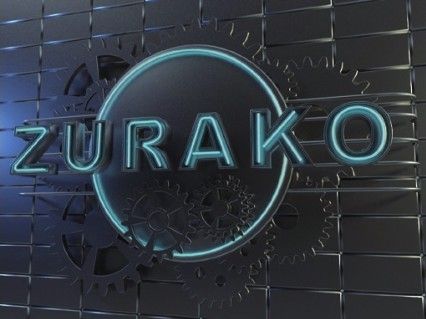

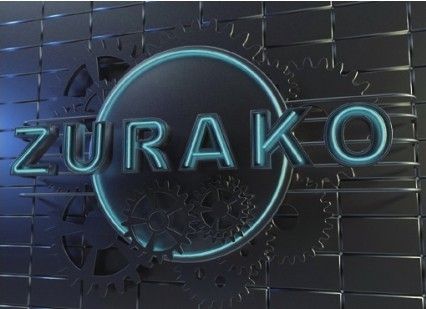

04 按Shift+R组合键渲染场景，效果如图16-257所示。

图16-257

技巧与提示

在渲染案例效果时，可以灵活地对场景的灯光和材质做适当的调整。

5. 后期处理

01 打开Photoshop，然后打开渲染好的图片，如图16-258所示。

图16-258

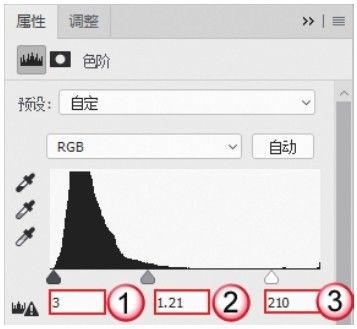

02 选中“背景”图层，为其添加“色阶”调整图层，参数设置及效果如图16-259和图16-260所示。

图16-259

图16-260

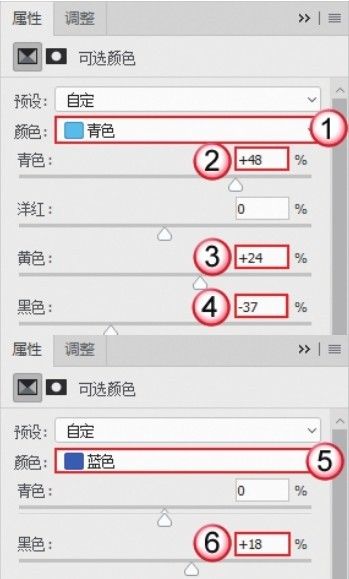

03 添加“可选颜色”调整图层，参数设置及效果如图16-261和图16-262所示。

图16-261

图16-262

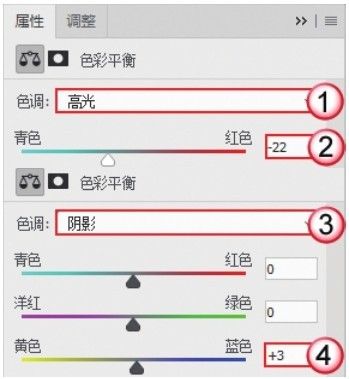

04 添加“色彩平衡”调整图层，参数设置及效果如图16-263和图16-264所示。

图16-263

图16-264

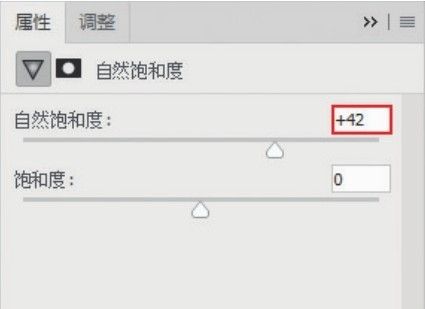

05 添加“自然饱和度”调整图层，参数设置及效果如图16-265和图16-266所示。

图16-265

图16-266
