本节将为读者讲解多边形建模。多边形建模的方法非常灵活，可以制作出大多数想要的效果。

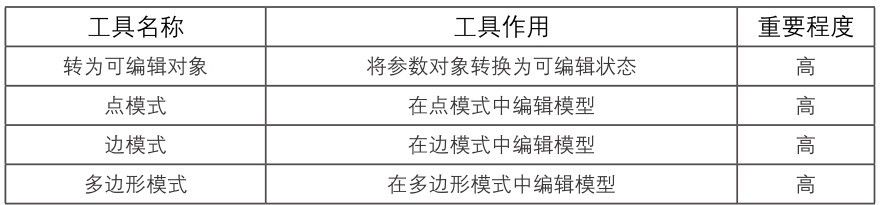

本节工具介绍

1.转换可编辑对象

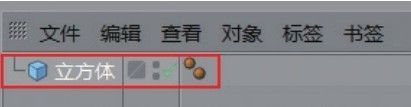

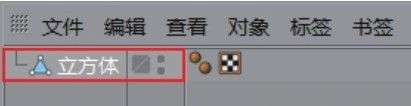

要想编辑三维模型，必须将其转换为可编辑对象。转换的方法十分简单，与转换可编辑样条一样，只需要选中需要转换的模型，然后单击“模式工具栏”中的“转为可编辑对象”按钮（快捷键为C），即可将其转换，如图4-42所示。

图4-42

技巧与提示

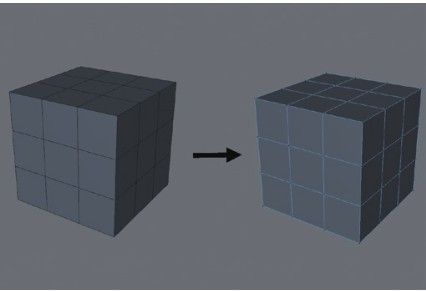

在“对象”面板中，转换为可编辑对象的立方体会从图4-43所示的图案变成图4-44所示的图案。

图4-43

图4-44

2. 编辑多边形对象

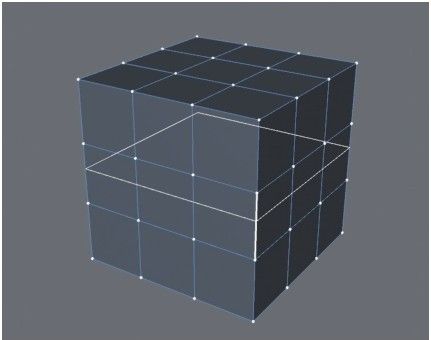

可编辑多边形有3种模式可以编辑，分别是“点” 、“边”和“多边形”。在左侧的“模式工具栏”中可以快速切换这3种模式，如图4-45~图4-47所示。

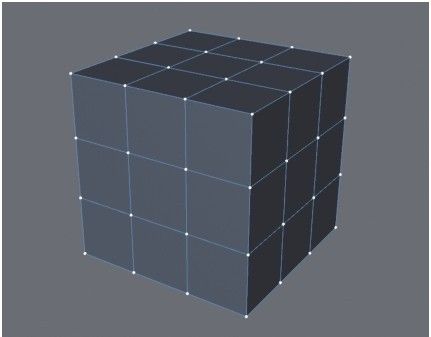

图4-45

图4-46

图4-47

点模式

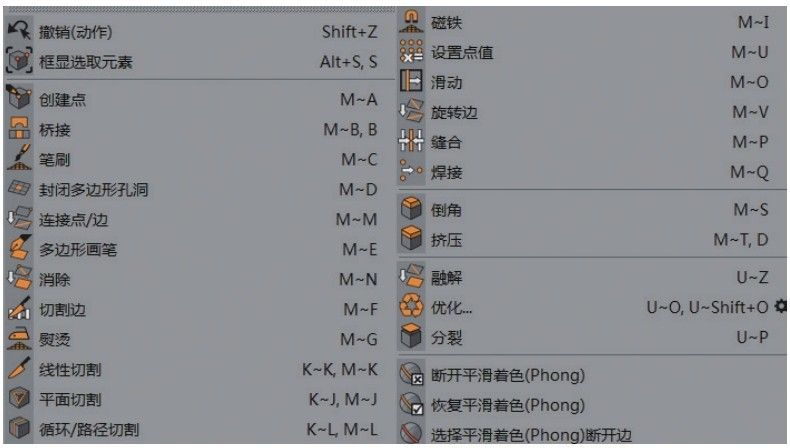

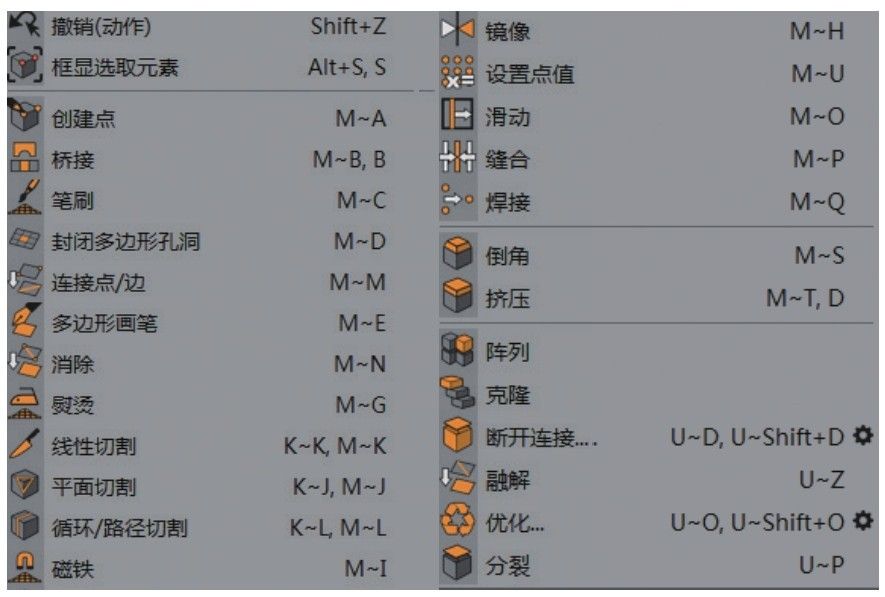

在不同模式下，单击鼠标右键，弹出菜单的内容不尽相同。图4-48所示是“点”模式下右键菜单的面板。

图4-48

重要参数讲解

创建点：在模型的任意位置添加新的点。

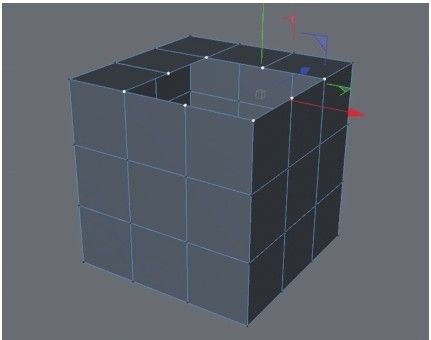

桥接：将两个断开的点进行连接，如图4-49和图4-50所示。

图4-49

图4-50

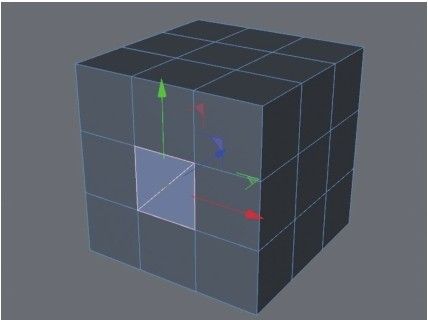

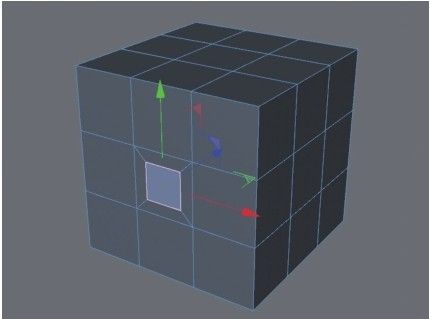

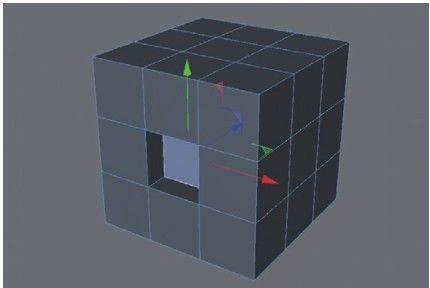

封闭多边形孔洞：将多边形孔洞直接封闭，如图4-51和图4-52所示。

图4-51

图4-52

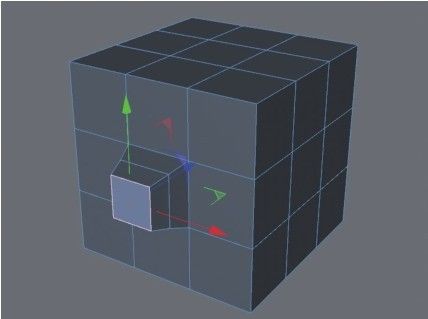

连接点/边：将选中的点或边相连，如图4-53和图4-54所示。

图4-53

图4-54

多边形画笔：可以在多边形上连接任意的点、线和多边形。

线性切割：在多边形上分割新的边。

循环/路径切割：沿着多边形的一圈点或边添加新的边，这是多边形建模中使用频率很高的工具，如图4-55所示。

倒角：对选中的点进行倒角，生成新的边，如图4-56所示。倒角工具也是多边形建模中使用频率很高的工具。

优化：优化当前模型。当倒角出现问题时，需要先优化模型，再进行倒角。

图4-55

图4-56

边模式

图4-57所示是“边”模式下右键菜单的面板。

图4-57

技巧与提示

“边”模式下的菜单命令与“点”模式相同，这里不再赘述。

多边形模式

图4-58所示是“多边形”模式下右键菜单的面板。

图4-58

重要参数讲解

挤压：将选中的面挤出或压缩，如图4-59和图4-60所示。该工具是多边形建模时使用频率很高的工具。

图4-59

图4-60

技巧与提示

按住Ctrl键移动选中的面，可以将其快速挤出。

内部挤压：向内挤压选中的多边形，如图4-61所示。该工具也是多边形建模中使用频率很高的工具。

矩阵挤压：在挤压的同时缩放和旋转挤压出的多边形，通过设置“步数”控制挤压的个数，如图4-62所示。

图4-61

图4-62

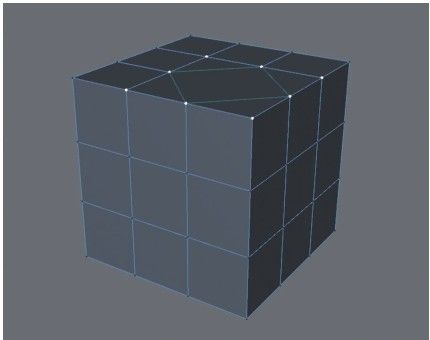

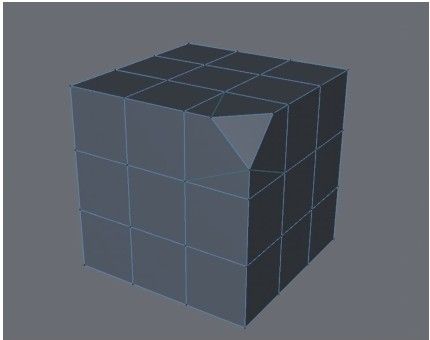

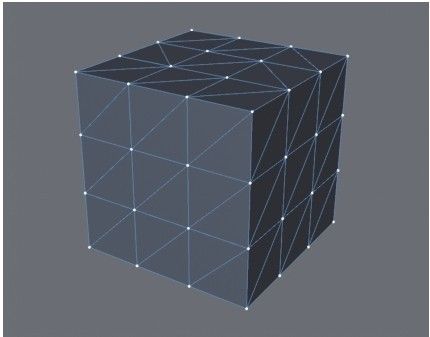

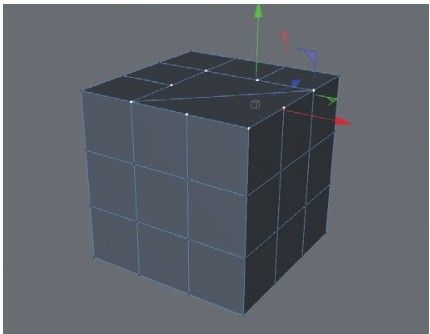

三角化：将选中的面变形为三角面，如图4-63所示。

图4-63

重点实战：用可编辑对象制作卡通房子

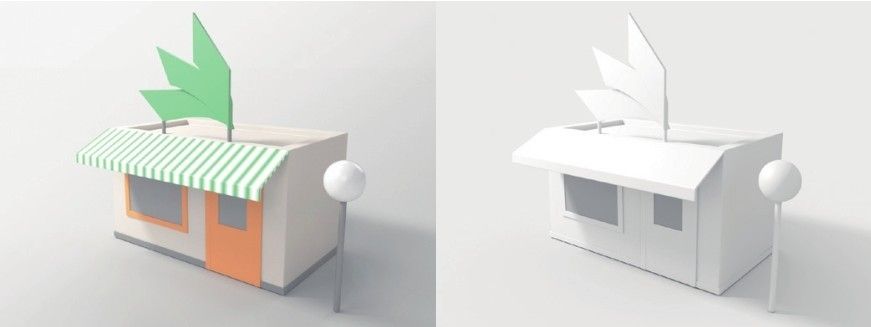

本案例的卡通房子模型由可编辑对象建模制作而成，案例效果如图4-64所示。

图4-64

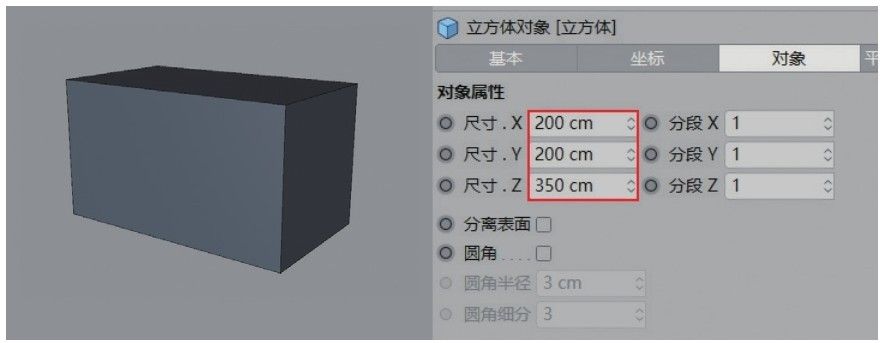

01 使用“立方体”工具在场景中创建一个立方体，然后设置“尺寸.X”为200cm，“尺寸.Y”为200cm，“尺寸.Z”为350cm，如图4-65所示。

图4-65

技巧与提示

在可编辑对象建模时，模型的参数仅供参考，读者可按照比例创建模型。

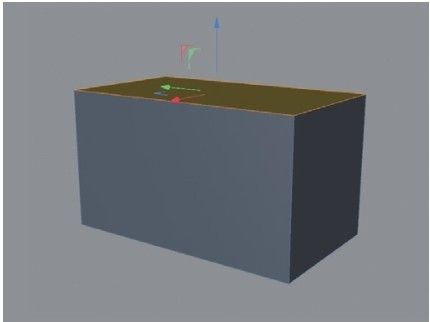

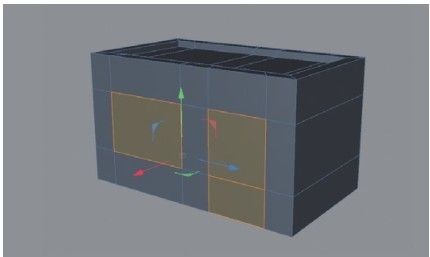

02 按C键将上一步创建的立方体转换为可编辑对象，然后进入“多边形”模式，选中图4-66所示的多边形。

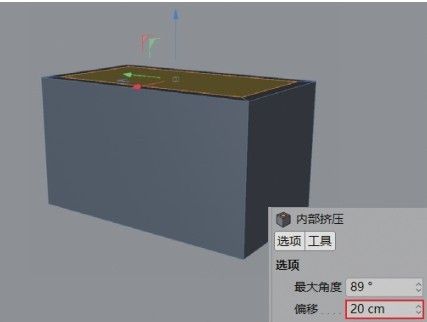

03 单击鼠标右键，在弹出的菜单中选择“内部挤压”工具，设置“偏移”为20cm，如图4-67所示。

图4-66

图4-67

04 保持选中的面不变，单击鼠标右键，选择“挤压”工具，并设置“偏移”为-10cm，如图4-68所示。

05 在“边”模式中，单击鼠标右键，选择“循环/路径切割”工具，在模型上添加循环线，如图4-69所示。

图4-68

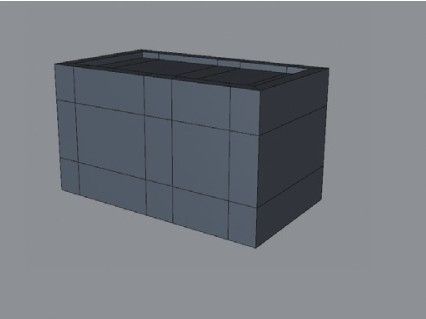

图4-69

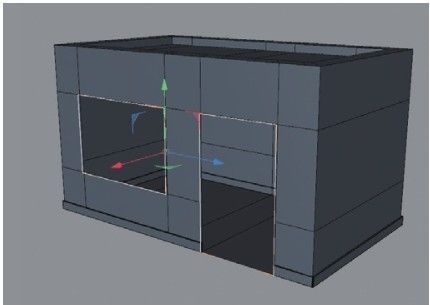

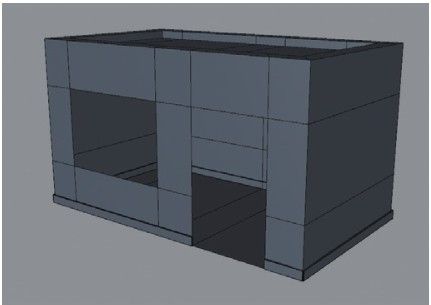

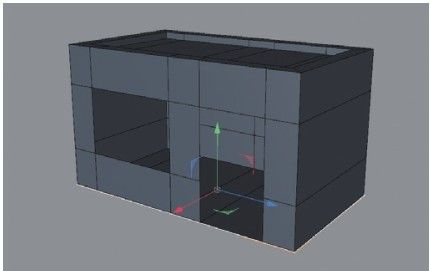

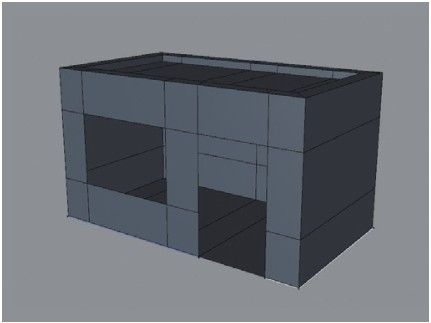

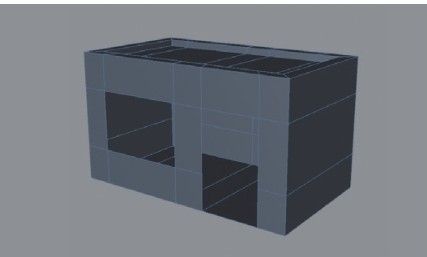

06 在“多边形”模式中，选中图4-70所示的多边形，然后按Delete键将其删除，如图4-71所示。

图4-70

图4-71

07 使用“样条画笔”工具沿着房子底部绘制样条，如图4-72所示。

08 在“点”模式中，使用“创建点”工具在门口的位置创建两个点，如图4-73所示。

图4-72

图4-73

09 选中创建的两个点，然后单击鼠标右键，选择“断开连接”工具，并按Delete键删除线段，如图4-74所示。

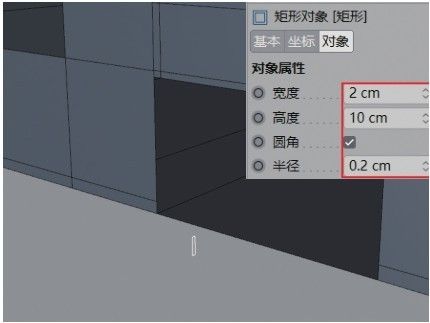

10 使用“矩形”工具在场景中创建一个“宽度”为2cm，“高度”为10cm的矩形，并勾选“圆角”，设置“半径”为0.2cm，如图4-75所示。

图4-74

图4-75

11 为样条和矩形添加“扫描”生成器，生成的模型效果如图4-76所示。

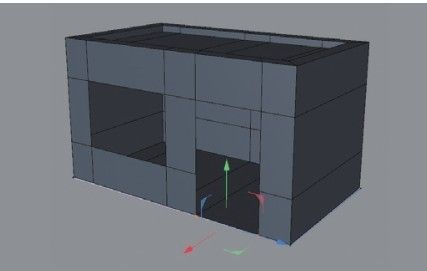

12 使用“样条画笔”工具绘制门框和窗框的路径，如图4-77所示。

图4-76

图4-77

技巧与提示

门框和窗框的路径也可以使用“矩形”工具绘制。

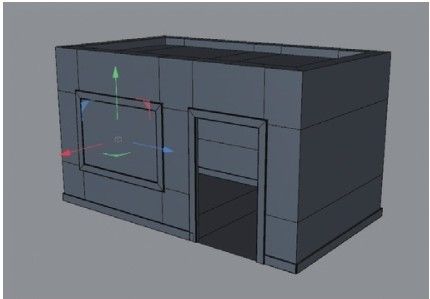

13 继续创建两个“宽度”为10cm，“高度”为5cm的矩形，将其与绘制的样条进行扫描，效果如图4-78所示。

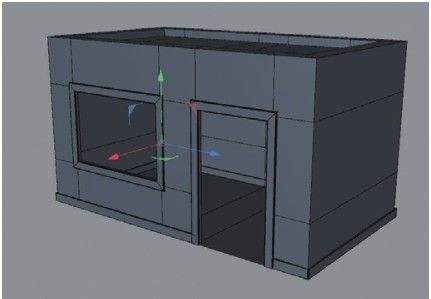

14 使用“平面”工具创建一个与窗框大小一致的模型作为窗户的玻璃，如图4-79所示。

图4-78

图4-79

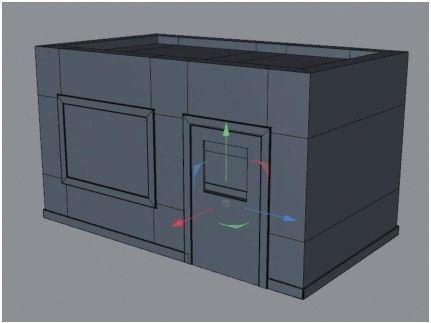

15 使用“矩形”工具创建两个大小不等的矩形作为门的轮廓，如图4-80所示。

图4-80

16 使用“样条布尔”生成器将两个样条合并为一个样条，然后添加“挤压”生成器，生成“移动”为2cm的门模型，如图4-81所示。

17 使用“平面”工具创建一个平面，其大小与门玻璃大小相同，如图4-82所示。

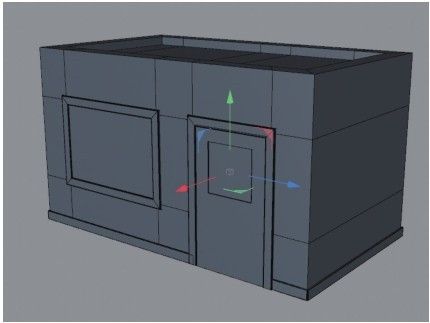

图4-81

图4-82

技巧与提示

将两个立方体进行布尔运算后，也可以得到此步骤的效果。

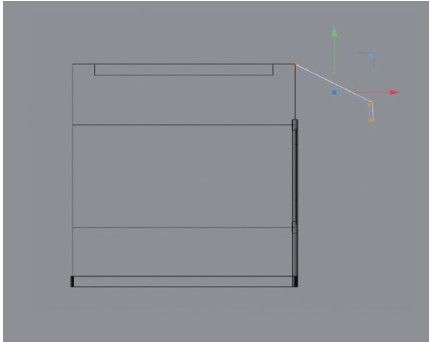

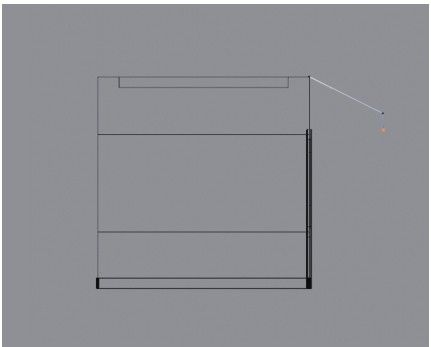

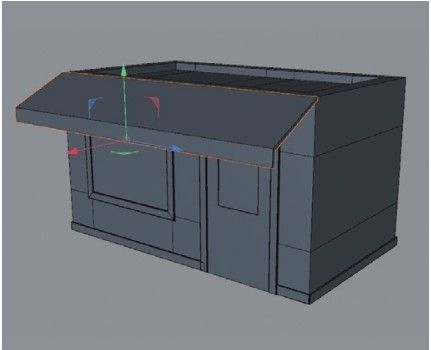

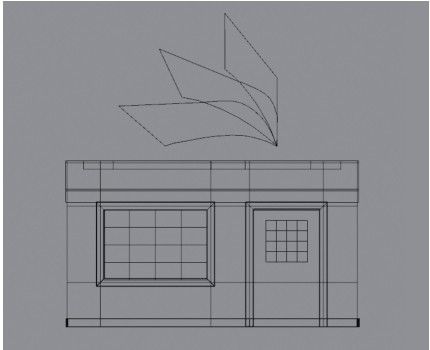

18 使用“样条画笔”工具在正视图中绘制遮阳棚的侧边轮廓，如图4-83所示。

19 单击鼠标右键，选择“创建轮廓”工具，为绘制的样条创建厚度，并调整点的位置，如图4-84所示。

图4-83

图4-84

20 添加“挤压”生成器，设置“移动”为353cm，如图4-85所示。

21 用“样条画笔”工具在正视图中绘制3条样条，如图4-86所示。

图4-85

图4-86

技巧与提示

从这一步开始仅为参考，读者可根据自己的兴趣制作其他招牌模型。

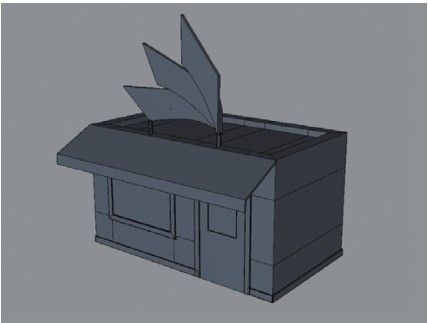

22 为3条样条分别添加“挤压”生成器，生成招牌模型，效果如图4-87所示。

23 使用“圆柱”工具在招牌模型下方创建两个圆柱模型作为支柱，如图4-88所示。

图4-87

图4-88

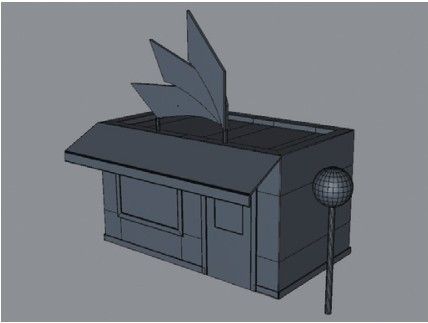

24 使用“圆柱”工具和“球体”工具在房子旁边制作一个路灯模型，效果如图4-89所示。

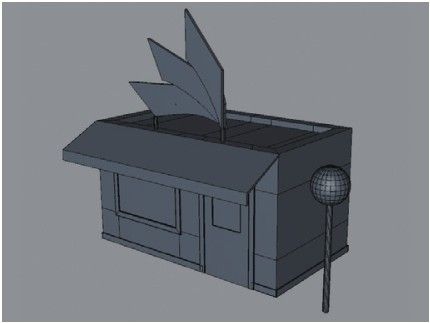

25 为房子模型的边缘进行倒角，案例最终效果如图4-90所示。

图4-89

图4-90

重点实战：用可编辑对象制作摩天轮

本案例用圆柱和晶格生成器等制作摩天轮模型，效果如图4-91所示。

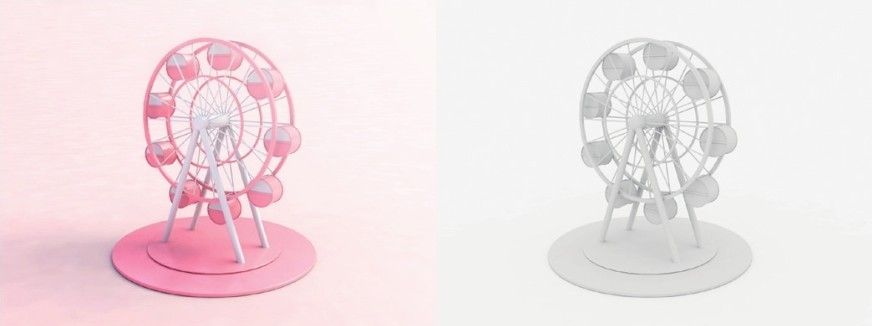

图4-91

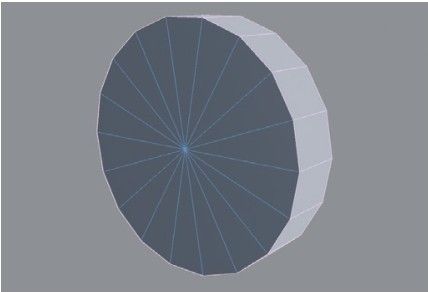

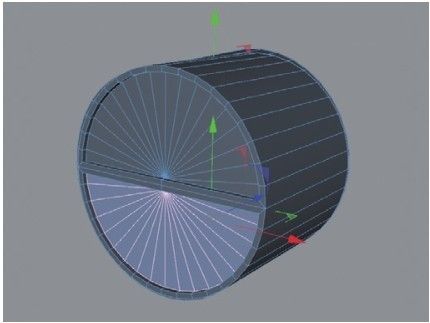

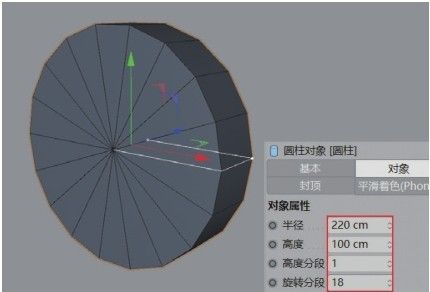

01 使用“圆柱”工具在场景中创建一个圆柱体，设置“半径”为220cm，“高度”为100cm，“高度分段”为1，“旋转分段”为18，如图4-92所示。

02 按C键将上一步创建的圆柱转换为可编辑对象，然后单击“多边形”按钮并选中图4-93所示的多边形。

图4-92

图4-93

疑难问答

问：怎样一次性选择连续的多边形？

答：图中所选择的多边形呈环状，如果逐一选择会比较烦琐，这里介绍一个高效而准确的选择方法。按V键后将光标移动到视图中弹出的“选择”菜单上，右边会继续弹出一个菜单，选择“环状选择”，如图4-94所示。这时只需要将光标移动到需要选择的多边形上，系统会自动显示环状的所有多边形，单击鼠标即可确认选择。

图4-94

03 按Delete键将选中的多边形删除，然后为其加载“晶格”生成器，如图4-95所示。

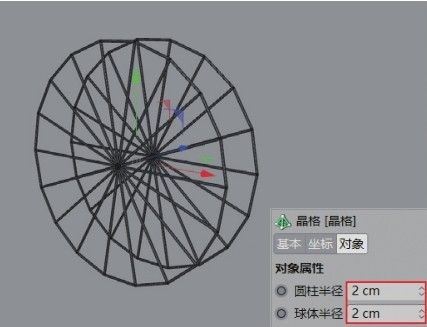

04 在“对象”面板选中“晶格”，在下方的“属性”面板中设置“圆柱半径”和“球体半径”都为2cm，如图4-96所示。

图4-95

图4-96

05 使用“管道”工具在场景中创建一个管状模型，设置“内部半径”为215cm，“外部半径”为225cm，“旋转分段”为64，“高度”为10cm，“高度分段”为1，如图4-97所示。

06 将上一步创建的管道模型复制一份，然后移动到另一侧，如图4-98所示。

图4-97

图4-98

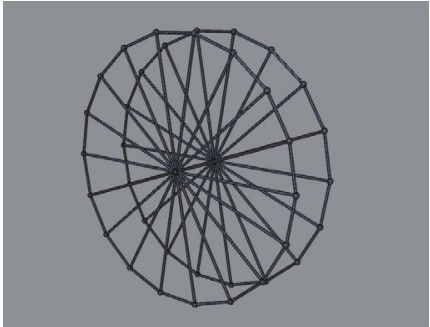

07 使用“缩放”工具将管道模型向内缩放复制一份，效果如图4-99所示。

图4-99

08 使用“圆柱”工具在摩天轮中心的位置创建一个圆柱体，然后在“对象”选项卡中设置“半径”为20cm，“高度”为160cm，“高度分段”为1，“旋转分段”为36。切换到“封顶”选项卡，勾选“圆角”，设置“分段”为5，“半径”为10cm，如图4-100所示。

图4-100

09 使用“圆柱”工具在场景中创建一个圆柱体，设置“半径”为10cm，“高度”为400cm，如图4-101所示。

10 将上一步创建的圆柱体复制3份，旋转角度后形成摩天轮的支架，如图4-102所示。

图4-101

图4-102

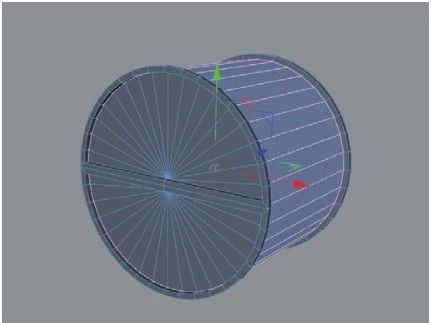

11 使用“圆柱”工具在场景中创建一个圆柱体作为摩天轮的箱体，在“对象”选项卡中设置“半径”为40cm，“高度”为60cm，如图4-103所示。

12 将上一步创建的圆柱体转换为可编辑对象，单击“多边形”按钮并选中图4-104所示的多边形。

图4-103

图4-104

技巧与提示

为了方便建模操作，选中圆柱体模型后，在“模式工具栏”中单击“视窗单体独显”按钮，将圆柱体孤立显示，隐藏其余模型。

13 保持选中的多边形不变，单击鼠标右键，在弹出的菜单中选择“内部挤压”工具，在“属性”面板中设置“偏移”为2cm，如图4-105和图4-106所示。

图4-105

图4-106

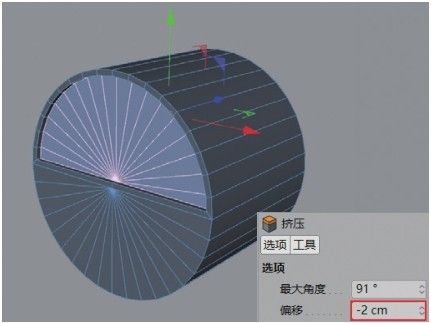

14 继续单击鼠标右键，在弹出的菜单中选择“挤压”工具，并在“属性”面板中设置“偏移”为-2cm，如图4-107所示。

15 用相同的方法制作圆柱下半部分的效果，如图4-108所示。

图4-107

图4-108

16 在“多边形”模式中继续选中图4-109所示的多边形，然后使用“内部挤压”工具向内挤压2cm，如图4-110所示。

图4-109

图4-110

技巧与提示

使用“循环选择”工具可以快速选中图4-109所示的连续多边形。

17 使用“挤压”工具挤压-2cm，效果如图4-111所示。

18 在“模式工具栏”中单击“模型”按钮，返回模型状态，如图4-112所示。

图4-111

图4-112

19 使用“圆柱”工具在箱体顶部创建一个圆柱体，设置“半径”为1cm，“高度”为100cm，如图4-113所示。

图4-113

20 单击“关闭视窗独显”按钮，显示所有模型，并将箱体模型复制8份，效果如图4-114所示。

21 使用“圆柱”工具为其创建两个底座模型，模型大小不作规定，案例最终效果如图4-115所示。

图4-114

图4-115

技巧与提示

若读者在制作模型时出现卡顿现象，关闭模型的线框显示效果可以增强建模的流畅度。

重点实战：用可编辑对象制作低多边形树木

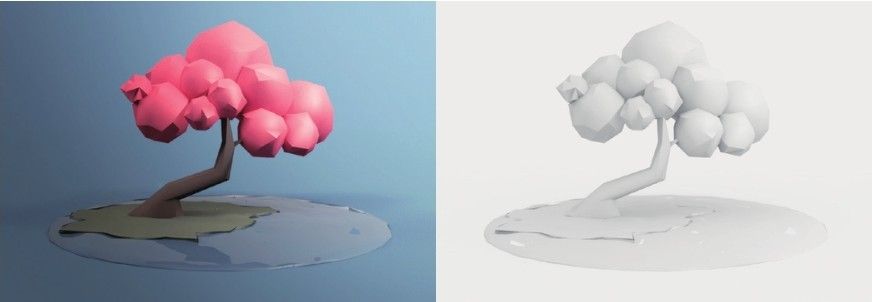

本案例用圆柱、球体和减面生成器等制作低多边形效果的树木模型，案例效果如图4-116所示。

图4-116

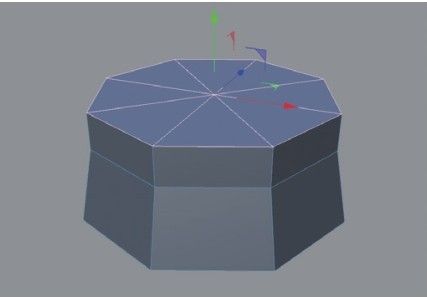

01 在场景中创建一个圆柱体，设置“半径”为100cm，“高度”为60cm，“高度分段”为1，“旋转分段”为8，如图4-117所示。

图4-117

02 按C键将上一步创建的圆柱体转换为可编辑对象。在“模式工具栏”中单击“点”按钮，然后选中下方的点，将其放大，如图4-118所示。

图4-118

03 切换到“多边形”模式，选中图4-119所示的多边形，使用“挤压”工具向上挤出30cm，如图4-120所示。

图4-119

图4-120

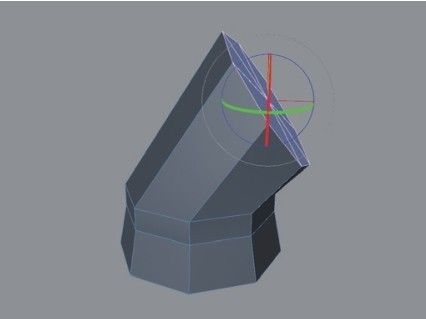

04 保持多边形的选中状态，继续使用“挤压”工具向上挤出120cm，如图4-121所示。

05 将挤出的多边形向右移动一段距离并旋转，效果如图4-122所示。

图4-121

图4-122

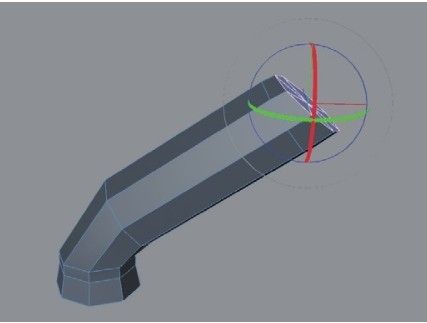

06 继续使用“挤压”工具向右挤出450cm，如图4-123所示。

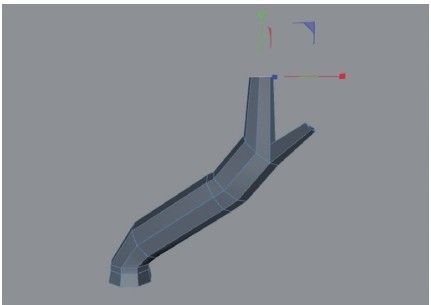

07 向右再次挤出60cm，然后使用“旋转”工具将选中的多边形向左旋转一定角度，如图4-124所示。

图4-123

图4-124

08 使用“挤压”工具向上挤出220cm，如图4-125所示。

图4-125

技巧与提示

保持多边形的选中状态，按Ctrl键并使用“移动”工具也可以将多边形挤出，与“挤压”工具的效果相同。

09 选中部分多边形并向上挤出180cm，然后用“移动”工具向右移动一段距离，效果如图4-126所示。

10 使用“缩放”工具将选中的多边形向内收缩一部分，形成树枝的效果，如图4-127所示。

图4-126

图4-127

11 选中图4-128所示的多边形，向上挤出250cm，并向左移动，如图4-129所示。

图4-128

图4-129

12 使用“旋转”工具旋转多边形，使其保持齐平，并用“缩放”工具将其缩小，形成树枝效果，如图4-130所示。

13 单击“点”按钮，然后使用“缩放”工具将树干部分进行缩放，调整树干的造型，如图4-131所示。

图4-130

图4-131

14 给模型添加“减面”生成器，在“属性”面板中设置“减面强度”为50％，如图4-132所示。

图4-132

技巧与提示

树干模型的面很少，添加“置换”变形器后效果不明显，因此没有添加。

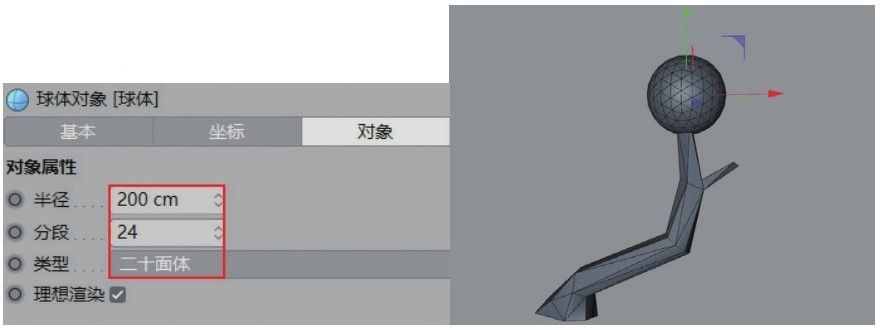

15 使用“球体”工具在场景中创建一个球体模型，设置“半径”为200cm，“分段”为24，“类型”为“二十面体”，如图4-133所示。

图4-133

16 为球体添加“置换”变形器，在“对象”选项卡中设置“高度”为80cm，然后在“着色”选项卡中为“着色器”添加“噪波”贴图，模型效果如图4-134所示。

图4-134

17 为球体添加“减面”生成器，并设置“减面强度”为80％，如图4-135所示。

图4-135

技术专题 对齐坐标中心的方法

当为球体添加了“减面”生成器和“置换”变形器后，会发现3个选项的坐标轴不在同一个位置。球体和“置换”变形器的坐标轴在球体中心，“减面”生成器的坐标在坐标原点，这样会不方便移动模型。

选中球体，执行“网格>轴心>使父级对齐”菜单命令，如图4-136所示，就可以让“减面”生成器的坐标移动到球体中心，与子层级的两个坐标位置相同。

图4-136

18 将调整好的球体复制多份，并随机调整其半径，树冠的效果如图4-137所示。

19 观察整体模型，发现树干的根部比较细，整个画面看起来“头重脚轻”。选中树干模型，将根部放大，效果如图4-138所示。

图4-137

图4-138

20 使用“圆柱”工具在树根下方创建一个圆柱模型，然后在“对象”选项卡中设置“半径”为800cm，“高度”为20cm，在“封顶”选项卡中设置“分段”为10，如图4-139所示。

21 将上一步创建的圆柱体转换为可编辑对象，进入“点”模式后任意调整圆柱体的边缘，效果如图4-140所示。

图4-139

图4-140

22 为圆柱体添加“置换”变形器，并设置“高度”为40cm，如图4-141所示。

23 继续为圆柱体添加“减面”生成器，设置“减面强度”为90％，效果如图4-142所示。

图4-141

图4-142

24 继续创建一个圆柱体，设置“半径”为1600cm，“高度”为20cm，如图4-143所示。

25 为上一步创建的圆柱体添加“置换”变形器，设置“高度”为30cm，如图4-144所示。

图4-143

图4-144

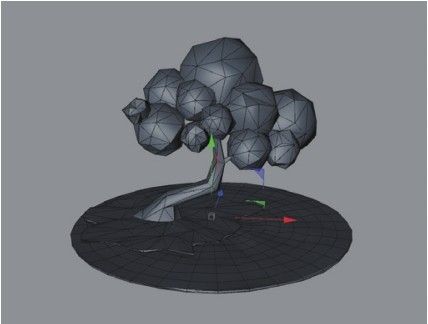

26 调整地面两个圆柱之间的距离，使其部分重合，形成水面和陆地的效果。案例最终效果如图4-145所示。

图4-145

重点实战：用可编辑对象制作机械光柱

本案例的机械光柱模型是由多边形建模制作而成的，模型效果如图4-146所示。

图4-146

01 使用“管道”工具在场景中创建一个管道模型，设置“内部半径”为140cm，“外部半径”为200cm，“旋转分段”为32，“封顶分段”为1，“高度”为100cm，“高度分段”为5，如图4-147所示。

图4-147

02 按C键将创建的管道模型转换为可编辑对象，然后进入“边”模式，选中图4-148所示的边。

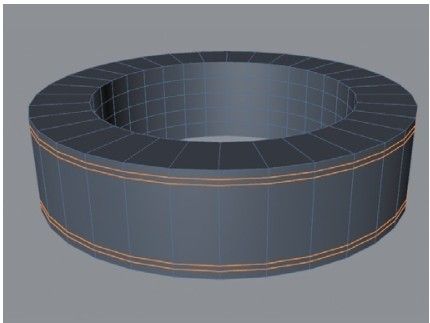

图4-148

疑难问答

问：如何快速选择曲面上的线段？

答：如果使用“实时选择”工具选择曲面上的线段会很麻烦，需要一段一段地选取。使用“环状选择”工具也不能一次选中想要的线段。这个时候就需要使用“循环选择”工具。

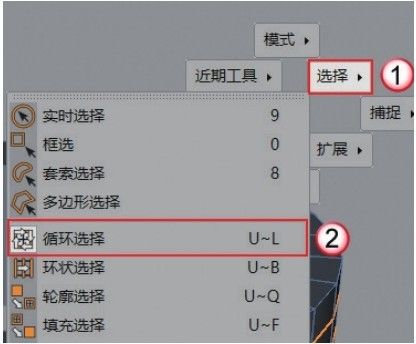

“循环选择”工具和“环状选择”工具都位于“选择”菜单中，如图4-149所示。“循环选择”工具可以一次选中一圈的线段，这样用户就无须逐一单击线段进行选择了。

图4-149

03 移动选中的线段，形成图4-150所示的效果。

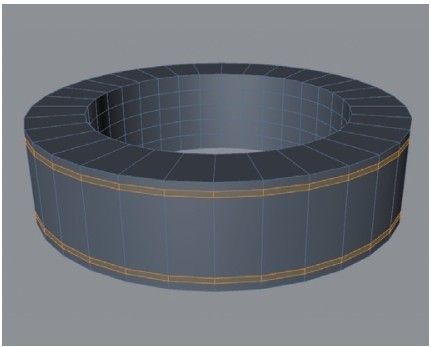

图4-150

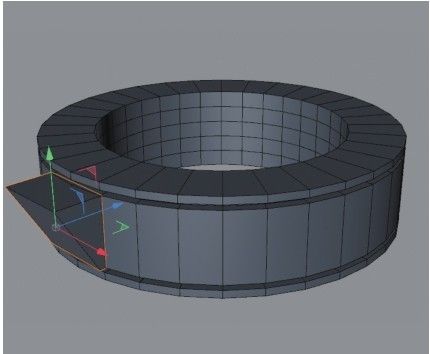

04 在“多边形”模式中，选中图4-151所示的多边形，然后使用“挤压”工具向内挤出-10cm，如图4-152所示。

图4-151

图4-152

05 使用“立方体”工具创建一个“尺寸.X”为80cm，“尺寸.Y”为70cm，“尺寸.Z”为50cm的立方体模型，如图4-153所示。

06 将上一步创建的立方体模型转换为可编辑对象，然后调整造型，如图4-154所示。

图4-153

图4-154

07 在“多边形”模式中，选中图4-155所示的多边形，然后使用“内部挤压”工具向内挤出10cm，如图4-156所示。

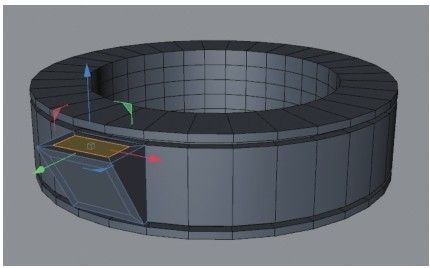

图4-155

图4-156

08 同样将上方的多边形也使用“内部挤压”工具向内挤出10cm，如图4-157所示。

图4-157

技巧与提示

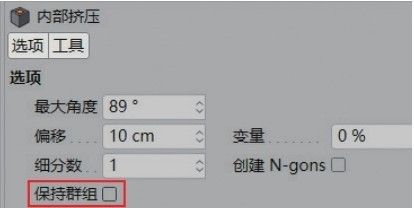

读者也可以同时选中这两个多边形后使用“内部挤压”工具向内挤出10cm，但是必须取消勾选“保持群组”选项，如图4-158所示。

图4-158

09 将选中的两个多边形使用“挤压”工具向外挤出5cm，如图4-159所示。

图4-159

10 选中图4-160所示的多边形，使用“内部挤压”工具向外挤出-10cm，与下方的模型齐平，如图4-161所示。

图4-160

图4-161

11 保持选中的多边形不变，使用“挤压”工具向上挤出25cm，如图4-162所示。

图4-162

12 使用“内部挤压”工具和“挤压”工具向上挤出一段模型，如图4-163所示。

13 继续使用“内部挤压”工具和“挤压”工具向上挤出一段模型，如图4-164所示。

图4-163

图4-164

14 在“点”模式中，选中模型上方的点并缩小，效果如图4-165所示。

15 将制作好的模型复制3份，分别摆放在管道模型的周围，如图4-166所示。

图4-165

图4-166

16 使用“管道”工具在模型中心创建一个管道模型，设置“内部半径”为80cm，“外部半径”为135cm，“旋转分段”为24，“封顶分段”为1，“高度”为120cm，“高度分段”为1，如图4-167所示。

图4-167

17 使用“立方体”工具创建一个立方体模型，然后将其转换为可编辑对象，并调整其造型，如图4-168所示。

图4-168

18 为上一步创建的立方体添加“克隆”生成器，在“对象”选项卡中设置“模式”为“放射”，“数量”为33，“半径”为110cm，“平面”为XZ。切换到“变换”选项卡，设置“旋转.H”为-90°，如图4-169所示。

图4-169

技巧与提示

“克隆”生成器的具体内容请参阅“第10章 运动图形”的相关内容。

19 使用“管道”工具在场景中创建“内部半径”为145cm，“外部半径”为195cm，“旋转分段”为32，“封顶分段”为1，“高度”为15cm，“高度分段”为1的管道模型，如图4-170所示。

图4-170

20 为上一步创建的管道模型添加“倒角”变形器，设置“偏移”为2cm，如图4-171所示。

21 将克隆的模型复制一份并缩小，效果如图4-172所示。

图4-171

图4-172

22 使用“球体”工具创建一个球体模型，如图4-173所示。

23 继续使用“球体”工具在场景中创建一个半球体模型，如图4-174所示。

图4-173

图4-174

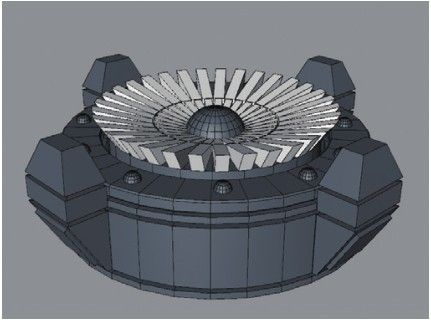

24 将半球体复制多份，然后摆放在管道模型上，效果如图4-175所示。

25 为模型添加“倒角”变形器，模型最终效果如图4-176所示。

图4-175

图4-176

重点实战：用可编辑对象制作卡通角色

本案例用球体和一些生成器制作卡通角色模型，案例效果如图4-177所示。

图4-177

01 在场景中创建一个球体，然后设置“半径”为100cm，“类型”为“六面体”，如图4-178所示。

02 按C键将其转换为可编辑对象，在“点”模式中，单击鼠标右键，选择“笔刷”工具，切换到右视图中调整球体的造型，如图4-179所示。

图4-178

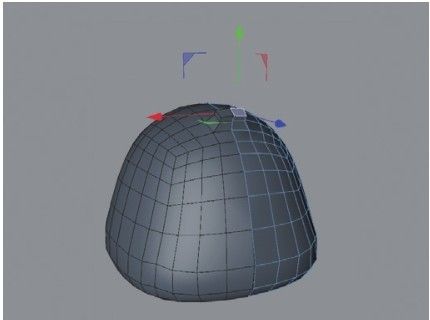

图4-179

03 切换到正视图中继续调整模型的形状，如图4-180所示。

图4-180

技巧与提示

具体调整过程请观看配套教学视频。

04 将模型删除一半，如图4-181所示。为模型添加“对称”生成器，如图4-182所示。

图4-181

图4-182

技巧与提示

添加“对称”生成器可以让模型左右两边完全一致。即便调整模型的形态，对称的另一侧也会同时改变。

05 在“多边形”模式中，选中图4-183所示的多边形，然后使用“挤压”工具挤出10cm，如图4-184所示。

图4-183

图4-184

06 将挤出的多边形缩放并拼合在一起，如图4-185所示。

07 继续使用“挤压”工具将多边形挤出6cm，如图4-186所示。

图4-185

图4-186

08 将挤出的多边形缩放并调整形态，效果如图4-187所示。

09 使用“球体”工具在场景中创建“半径”为20cm的球体模型作为眼睛，如图4-188所示。

图4-187

图4-188

技巧与提示

如果调整模型后，左右两侧的模型拼合缝隙处有空隙或重叠，在“对称”的属性中增加“公差”数值就可消除。

10 将球体转换为可编辑对象，使用“缩放”工具调整球体的形状，如图4-189所示。

11 将眼睛的球体向下复制一份，并使用“缩放”工具调整形状，作为嘴巴模型，如图4-190所示。

图4-189

图4-190

12 创建一个球体作为角色模型的脖子，设置“半径”为100cm，如图4-191所示。

13 按C键将上一步创建的球体转换为可编辑对象，使用“缩放”工具调整模型的形状，如图4-192所示。

图4-191

图4-192

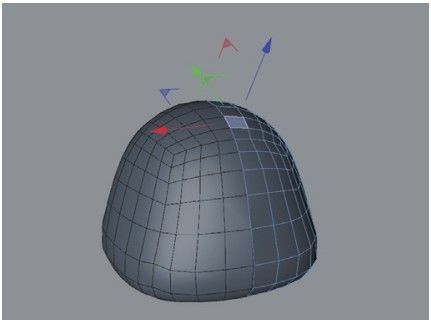

14 使用“球体”工具创建一个“半径”为140cm的半球体作为蛋壳模型，如图4-193所示。

15 将上一步创建的半球体转换为可编辑对象，在“边”模式中使用“循环/路径切割”工具添加一条循环分段线，如图4-194所示。

图4-193

图4-194

16 切换到“点”模式，调整点的位置，如图4-195所示。

图4-195

17 此时的蛋壳模型是单面模型，没有厚度。为蛋壳模型添加“布料曲面”生成器，并设置“厚度”为5cm，如图4-196所示。

18 为蛋壳模型添加“细分曲面”生成器，将“布料曲面”作为“细分曲面”的子层级，如图4-197所示。

图4-196

图4-197

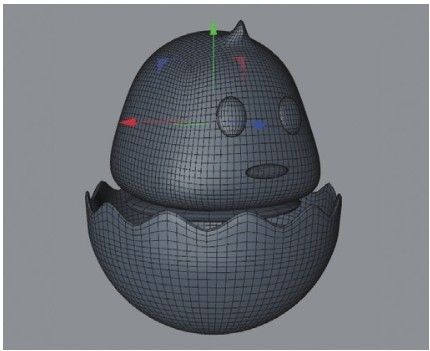

19 同样为头部模型添加“细分曲面”生成器，将“对称”作为“细分曲面”的子层级，如图4-198所示。

技巧与提示

选中“对称”后，按住Alt键再单击“细分曲面”按钮，“细分曲面”将自动成为“对称”的父层级。

20 调整模型的细节部分，模型最终效果如图4-199所示。

图4-198

图4-199

重点实战：用可编辑对象制作创意模型

本案例用球体、文本和晶格生成器等工具制作创意模型，案例效果如图4-200所示。

图4-200

01 使用“文本”工具在场景中创建一个文本样条，设置“文本”为C4D，“字体”为“方正兰亭中黑”，“高度”为100cm，如图4-201所示。

图4-201

02 为创建的文本样条添加“挤压”生成器，设置“移动”为20cm，“倒角外形”为“圆角”，“尺寸”为3cm，“分段”为3，如图4-202所示。

图4-202

03 使用“球体”工具在场景中创建一个球体模型，设置“半径”为220cm，“分段”为64，如图4-203所示。

04 此时球体是单面模型，需要为其添加厚度。为球体添加“布料曲面”生成器，设置“厚度”为1cm，如图4-204所示。

图4-203

图4-204

技巧与提示

球体添加厚度后，赋予透明类材质才能显示正确的折射效果。

05 将球体模型复制一份，修改“半径”为225cm，“分段”为24，“类型”为“四面体”，如图4-205所示。

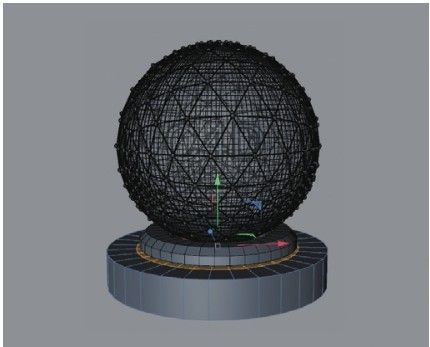

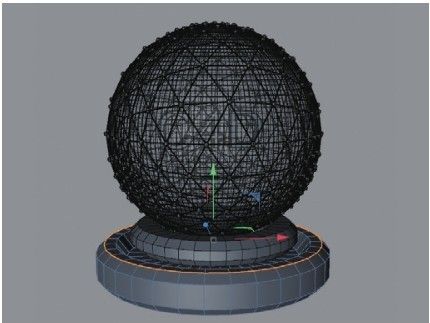

06 为修改后的球体添加“晶格”生成器，设置“圆柱半径”为1cm，“球体半径”为5cm，如图4-206所示。

图4-205

图4-206

07 使用“管道”工具在球体下方创建一个管道模型，设置“内部半径”为110cm，“外部半径”为180cm，“旋转分段”为36，“封顶分段”为1，“高度”为50cm，“高度分段”为1，如图4-207所示。

图4-207

08 将上一步创建的管道模型转换为可编辑对象，然后在“边”模式中选中图4-208所示的边，接着用“倒角”工具将其倒角15cm，如图4-209所示。

图4-208

图4-209

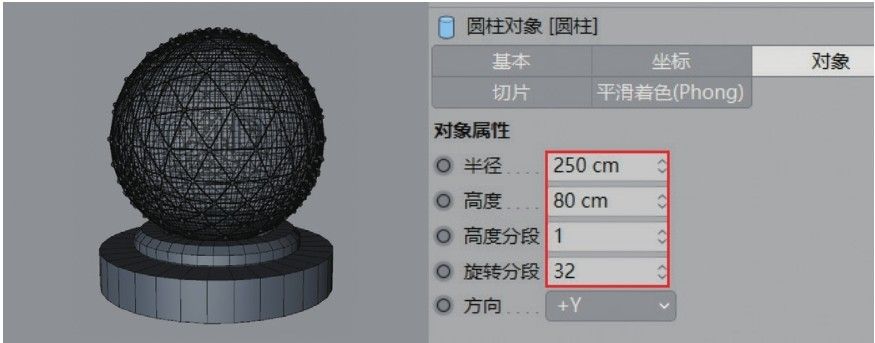

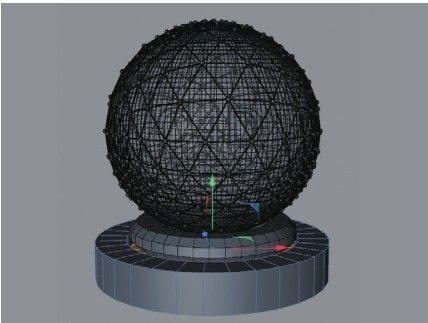

09 使用“圆柱”工具在管道模型下方创建一个圆柱模型，设置“半径”为250cm，“高度”为80cm，“高度分段”为1，“旋转分段”为32，如图4-210所示。

图4-210

10 将上一步创建的圆柱模型转换为可编辑对象，然后在“多边形”模式中选中图4-211所示的多边形，接着使用“内部挤压”工具向内挤出65cm，如图4-212所示。

图4-211

图4-212

技巧与提示

这一步使用“内部挤压”工具是为了在选中的多边形上添加一圈边，读者也可以在“边”模式中使用“循环/路径切割”工具得到同样的效果。

11 保持选中的多边形不变，然后使用“挤压”工具向下挤出-30cm，如图4-213所示。

图4-213

12 切换到“边”模式，选中图4-214所示的边，然后使用“缩放”工具将边向外移动一段距离，如图4-215所示。

图4-214

图4-215

13 选中图4-216所示的边，使用“倒角”工具为其倒角17cm，效果如图4-217所示。

图4-216

图4-217

14 此时模型的棱角有些锐利。使用“循环选择”工具选中图4-218所示的边，然后使用“倒角”工具为其倒角9cm，效果如图4-219所示。

图4-218

图4-219

15 调整模型的细节，案例最终效果如图4-220所示。

图4-220

重点实战：用可编辑对象制作智能芯片

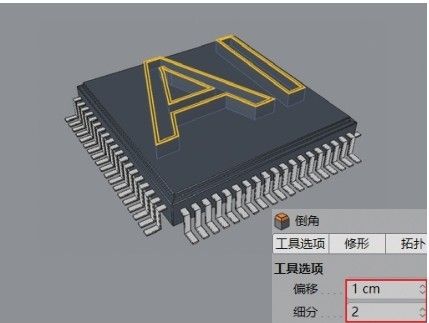

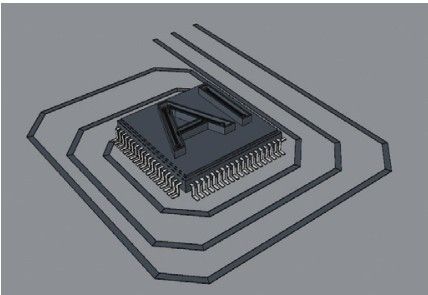

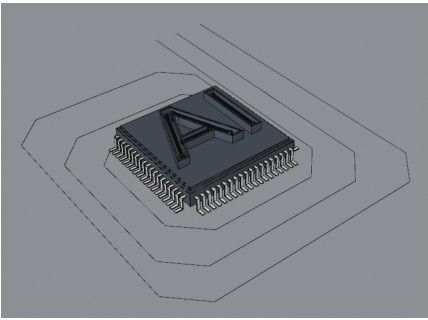

本案例使用立方体、文本和样条画笔等制作智能芯片模型，案例效果如图4-221所示。

图4-221

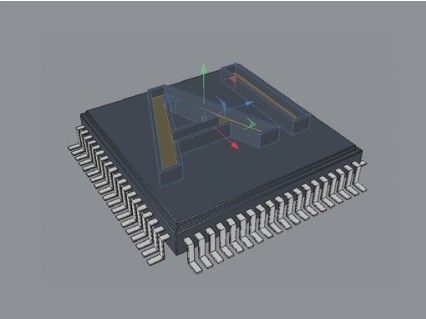

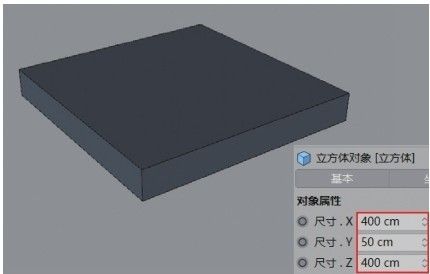

01 使用“立方体”工具在场景中创建一个立方体模型，设置“尺寸.X”为400cm，“尺寸.Y”为50cm，“尺寸.Z”为400cm，如图4-222所示。

02 将上一步创建的立方体转换为可编辑对象，然后在“多边形”模式中选中图4-223所示的多边形。

图4-222

图4-223

03 使用“内部挤压”工具将选中的多边形向内挤出10cm，然后使用“挤压”工具向上挤出10cm，如图4-224和图4-225所示。

图4-224

图4-225

04 切换到“边”模式，选中图4-226所示的边，然后使用“倒角”工具为其倒角1.5cm，如图4-227所示。

图4-226

图4-227

05 用“样条画笔”工具在正视图中绘制样条，如图4-228所示。

06 使用“创建轮廓”工具为绘制的样条创建-3cm的轮廓，如图4-229所示。

图4-228

图4-229

07 为样条添加“挤压”生成器，设置“移动”为10cm，“尺寸”为1cm，“分段”为1，如图4-230所示。

图4-230

08 为“挤压”的模型添加“克隆”生成器，设置“模式”为“线性”，“数量”为19，“位置.Z”为20cm，如图4-231所示。

图4-231

09 将克隆的模型复制3份，分别放置在立方体的另外3侧，如图4-232所示。

图4-232

10 使用“文本”工具在场景中创建文本样条，设置“文本”为AI，“字体”为“方正兰亭中黑”，“高度”为300cm，如图4-233所示。

图4-233

11 为文本样条添加“挤压”生成器，设置“移动”为30cm，如图4-234所示。

12 将挤压生成的字体模型转换为可编辑对象，然后选中图4-235所示的多边形。

图4-234

图4-235

13 使用“内部挤压”工具将选中的多边形向内挤出6cm，然后使用“挤压”工具向下挤出-20cm，如图4-236和图4-237所示。

图4-236

图4-237

14 在“边”模式中为字体模型的边缘倒角1cm，如图4-238所示。

15 使用“圆柱”工具在字体模型中创建一个圆柱模型，具体参数设置如图4-239所示。

图4-238

图4-239

16 使用“管道”工具在圆柱模型外创建一个管道模型，具体参数设置如图4-240所示。

图4-240

17 使用“圆柱”工具在管道模型的两端创建两个大小一致的圆柱模型，具体参数设置如图4-241所示。

图4-241

18 将制作好的灯管模型复制到AI字母的模型空隙内，需要灵活调整灯管的长度，效果如图4-242所示。

19 使用“样条画笔”工具绘制电路的路径，如图4-243所示。电路的路径这里仅供参考，读者可根据需要自行绘制。

图4-242

图4-243

20 使用“矩形”工具在场景中创建一个“宽度”为20cm，“高度”为2cm的矩形，然后使用“扫描”生成器与电路的路径进行扫描，效果如图4-244所示。

图4-244

21 使用“圆柱”工具在场景中创建一个圆柱模型，具体参数设置如图4-245所示。

图4-245

22 使用“圆环”工具在圆柱模型的下方创建一个圆环模型，具体参数设置如图4-246所示。

图4-246

23 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图4-247所示。

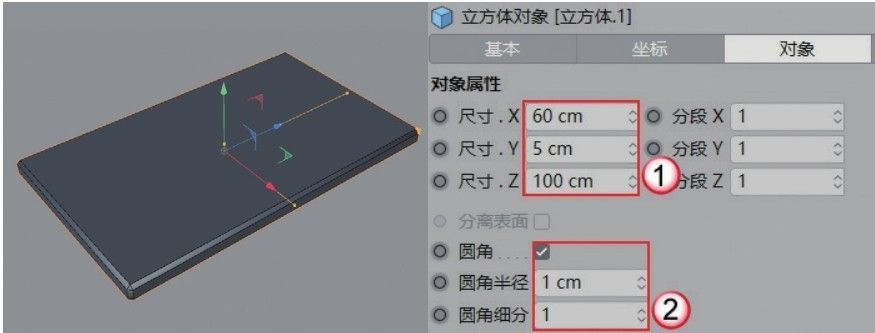

图4-247

24 将制作的圆柱模型和立方体模型复制多个放置在场景中。案例最终效果如图4-248所示。

图4-248

重点实战：用可编辑对象制作音乐播放器

本案例使用立方体、圆柱和多边等工具制作音乐播放器模型，案例效果如图4-249所示。

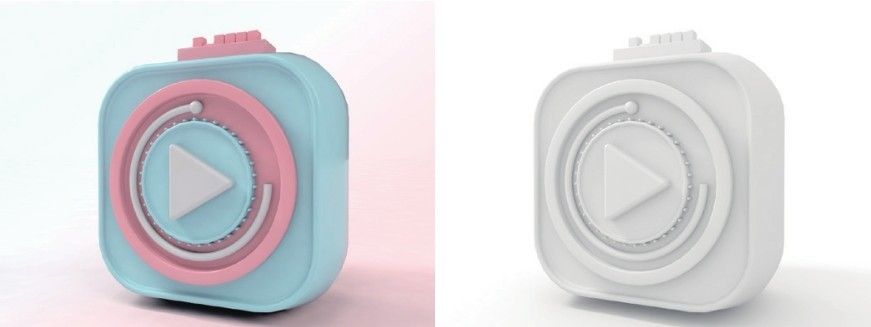

图4-249

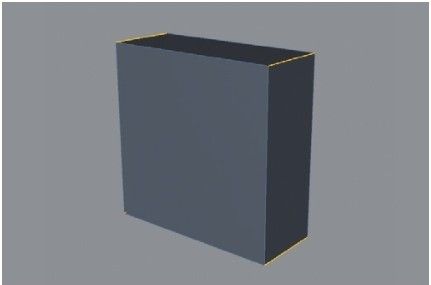

01 使用“立方体”工具在场景中创建一个立方体模型，设置“尺寸.X”和“尺寸.Y”都为200cm，“尺寸.Z”为80cm，如图4-250所示。

图4-250

02 将立方体转换为可编辑对象，在“边”模式中选中图4-251所示的边。

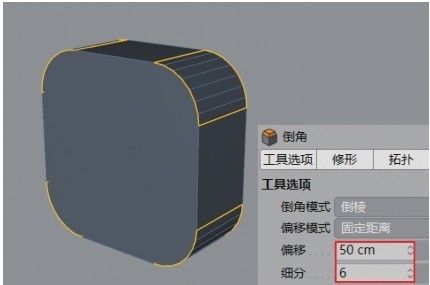

03 使用“倒角”工具为选中边进行倒角，设置“偏移”为50cm，“细分”为6，如图4-252所示。

图4-251

图4-252

04 选中图4-253所示的边，然后使用“缩放”工具向内缩小一部分，效果如图4-254所示。

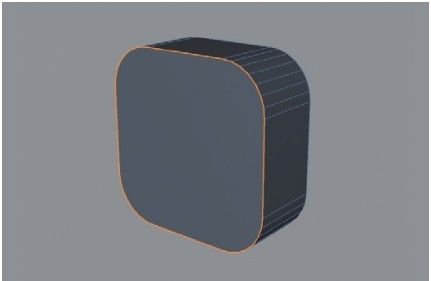

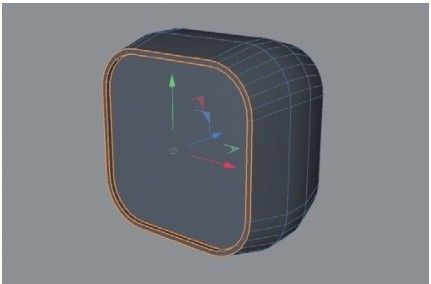

图4-253

图4-254

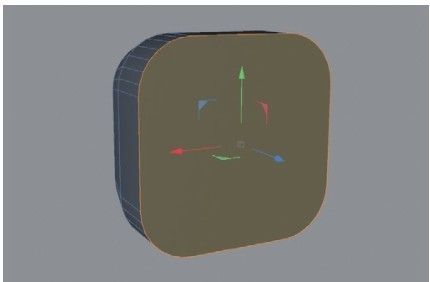

05 切换到“多边形”模式，选中图4-255所示的多边形，然后使用“挤压”工具向外挤出50cm，如图4-256所示。

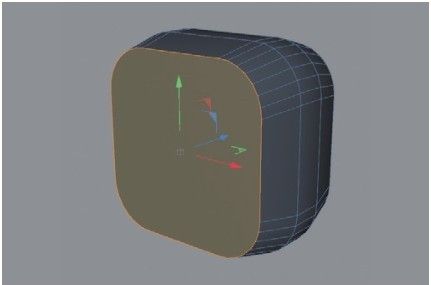

图4-255

图4-256

06 继续使用“挤压”工具将多边形向外挤出30cm，然后使用“缩放”工具向内缩小，如图4-257和图4-258所示。

图4-257

图4-258

技巧与提示

缩放后的多边形与正面的多边形大小相同。

07 调整模型整体的厚度，效果如图4-259所示。

图4-259

08 在“多边形”模式中选中图4-260所示的多边形，然后使用“内部挤压”工具向内挤出5cm，如图4-261所示。

图4-260

图4-261

09 保持选中的多边形不变，然后使用“挤压”工具向内挤出-5cm，如图4-262所示。

图4-262

10 切换到“边”模式，然后选中图4-263所示的边，使用“倒角”工具为其倒角，设置“偏移”为2.5cm，“细分”为3，如图4-264所示。

图4-263

图4-264

11 使用“圆柱”工具在场景内创建一个圆柱模型，如图4-265所示。

12 将圆柱模型转换为可编辑对象，然后在“多边形”模式中选中图4-266所示的多边形。

图4-265

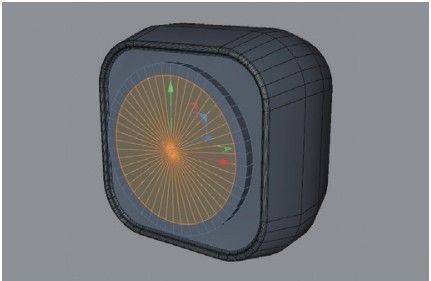

图4-266

13 使用“内部挤压”工具向内挤出10cm，然后使用“挤压”工具向内挤出-8cm，如图4-267和图4-268所示。

图4-267

图4-268

14 切换到“边”模式，选中图4-269所示的边，然后使用“倒角”工具为其倒角，参数设置如图4-270所示。

图4-269

图4-270

15 使用“圆柱”工具在场景内创建一个圆柱模型，具体参数设置如图4-271所示。

16 将上一步创建的圆柱模型转换为可编辑对象，在“多边形”模式中选中图4-272所示的多边形。

图4-271

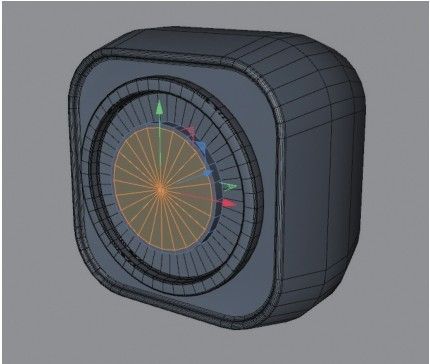

图4-272

17 保持选中的多边形不变，使用“内部挤压”工具向内挤出3cm，然后使用“挤压”工具向内挤出-3cm，如图4-273和图4-274所示。

图4-273

图4-274

18 切换到“边”模式，选中图4-275所示的边，然后使用“倒角”工具为其倒角，具体参数设置如图4-276所示。

图4-275

图4-276

19 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图4-277所示。

图4-277

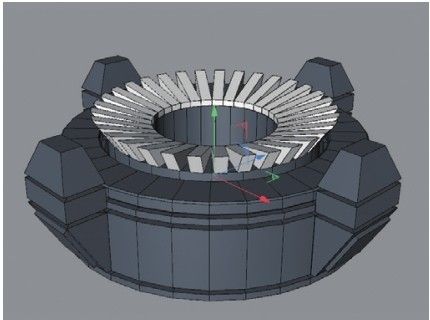

20 为立方体添加“克隆”生成器，设置“模式”为“放射”，“数量”为35，“半径”为46cm，如图4-278所示。

图4-278

21 使用“多边”工具在场景中创建一个样条，设置“半径”为35cm，“侧边”为3，勾选“圆角”，设置“半径”为3cm，如图4-279所示。

图4-279

22 为上一步绘制的多边样条添加“挤压”生成器，设置“移动”为10cm，“尺寸”为3cm，“分段”为3，如图4-280所示。

图4-280

23 使用“圆环”工具在场景中创建一个圆环模型，设置“圆环半径”为55cm，“圆环分段”为64，“导管半径”为3cm，“导管分段”为16，勾选“切片”，设置“起点”为0°，“终点”为270°，如图4-281所示。

图4-281

24 使用“球体”工具在圆环的端点位置创建一个“半径”为5cm的球体模型，如图4-282所示。

图4-282

25 使用“立方体”工具在模型上方创建一个立方体模型，具体参数设置如图4-283所示。

图4-283

26 将立方体模型复制一份，然后修改其参数，如图4-284所示。

图4-284

27 将立方体向右复制一份，然后修改其参数，如图4-285所示。

图4-285

28 将高的立方体复制4个，放在矮立方体的右侧，如图4-286所示。

29 细化模型后，案例的最终效果如图4-287所示。

图4-286

图4-287
