图 6-1 所示为本节的目标成果。本节案例使用之前制作的金币模型来制作一个简单的动画，主要是展示如何通过手动添加关键帧的方式制作动画。 学习本节案例前可以复习一下 4.2 节的内容。

一.动画设计
在上一章中制作过金币模型。金币在游戏中一般作为奖励出现，玩家触碰即可获得金币，因此金币需要比较显眼，让玩家能够注意到。首先是金币的颜色和材质比较闪亮，其次是金币会有旋转的动画，这样更有趣、更有游戏性。使用 Blender 完全可以制作出游戏金币的动画。

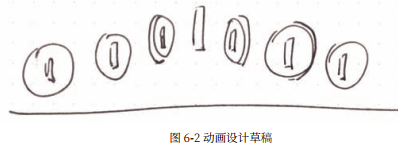

制作动画之前首先要设计动画，参考现有游戏，游戏金币动画可以分为两个部分，即旋转动画和上下移动动画，也就是金币一边旋转一边上下移动，如图 6-2 所示。有了想法之后可以画分镜图，但本节动画比较简单，想好了就可以直接开始制作了。

二.旋转动画

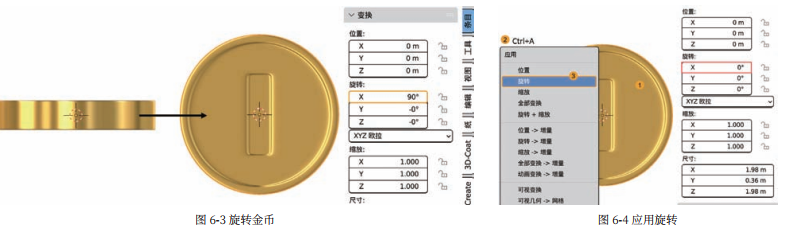

1. 模型准备：制作金币的旋转动画，可以打开之前保存的 Blender 文件，也可以新建一个文件导入之前导出的 OBJ 格式的模型 ( 金币模型的简易形变修改器一定要删除 )。将模型旋转成竖起来的状态，按 R 键（旋转）、X 键（x 轴）并输入 90（角度）后按 Enter 键确定，或者在侧边栏的“条目”中的 X 处输入 90°，如图 6-3 所示。金币竖起来之后可以选中金币并按快捷键 Ctrl+A，单击“旋转”，即可应用旋转（“物体”菜单 > 应用 > 旋转），应用之后侧边栏的“条目”中旋转 X 就归零了，如图 6-4 所示。这样就代表模型永久旋转了，即使清除了保存的旋转信息，其他变换参数也同样可以应用。

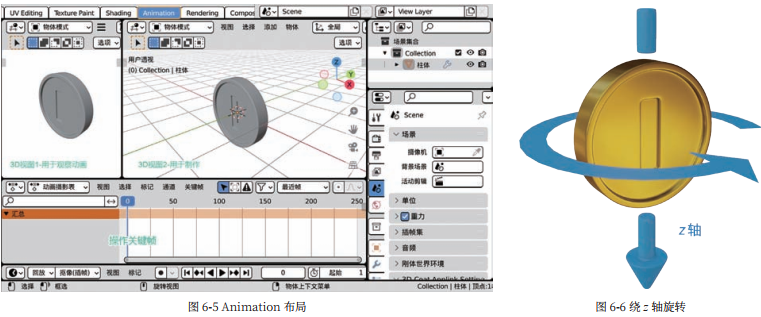

2. 动画准备：首先建议切换到 Animation（动画）布局，如图 6-5 所示。底部的动画摄影表 用于处理关键帧，是制作动画最关键的地方。两个 3D 视图，左侧的用于预览动画，右侧的用于制作动画。切换布局后视图着色方式会恢复默认的状态，也就是灰色的材质。制作动画之前要想好模型应该如何动，本小节动画金币只需要围绕 z 轴旋转即可，如图 6-6 所示。

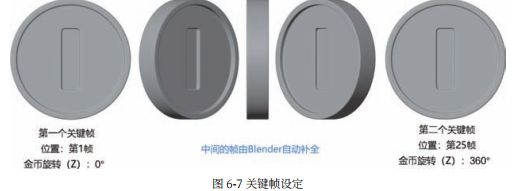

3. 关键帧分析：开始制作之前需要想好要用几个关键帧，金币旋转一周是 360°，笔者预计 25 帧转一圈，预计的关键帧如图 6-7 所示。如果想要金币转得慢，可以把第二个关键帧设置到更后面。

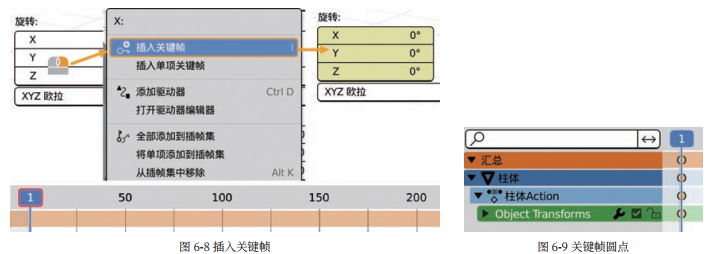

4. 插入第一个关键帧：首先确保播放头在第一帧，然后选中金币，打开侧边栏 > 条目，将鼠标指针移入“旋转”参数处，按 I 键或者右击并在快捷菜单中单击“插入关键帧” ，即可给旋转参数在第一帧插入关键帧，如图 6-8 所示。注意观察插入关键帧后不仅参数会变色，动画摄影表中的关键帧处也会出现黄色圆点，如图 6-9 所示。

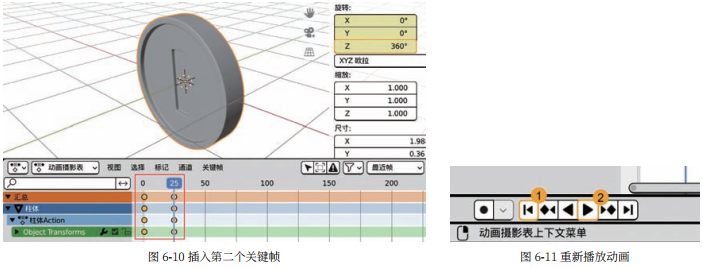

5. 插入第二个关键帧：把播放头拖动到第 25 帧处，绕 z 轴旋转 360°，再插入一次关键帧（I），如图 6-10 所示，然后跳转到起始帧 ，单击播放按钮 即可看到金币旋转的动画，如图 6-11 所示。Blender 会根据关键帧自动补全关键帧之间的参数，让金币的旋转可以自然地从 0°过渡到 360°。动画会自动循环播放，需要手动暂停和回到第一帧。

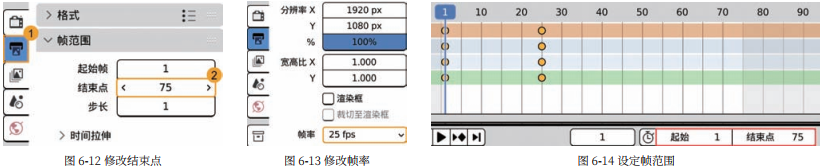

6. 设置动画场景：默认的场景总共有 250 帧，本节动画只需要 75 帧即可。在输出属性中找到“帧范围”，把“结束点”改为 75，如图 6-12 所示。默认渲染的动画帧率是 24 帧 / 秒，动画的常用帧率是 25 帧 / 秒，同样需要修改，如图 6-13 所示。
这样输出的动画就是 3 秒，一秒 25 幅连续图像，一共 75 幅图像。设定好帧范围后，播放到第 75 帧动画就会回到第一帧重新
播放了，如图 6-14 所示。现在的时间轴上 0 ～ 75 帧之外的地方都是灰色的状态。

7. 循环关键帧：现在金币只在 0 ～ 25 帧内旋转了 360°，但场景总共有 75 帧，如果到第 50 帧时插入一个 720°的关键帧，到第 75 帧时插入一个 1080°的关键帧，金币就会一直旋转。但如果有 10000 帧呢？其实只需让关键帧循环即可。首先需要把动

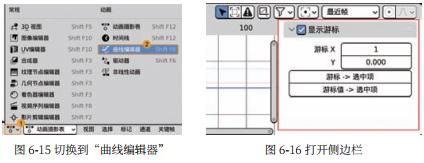

画摄影表”切换到“曲线编辑器” ，如图 6-15 所示。曲线编辑器通过曲线来控制关键帧之间过渡的方式，然后选中金币模型后打开曲线编辑器中的侧边栏，单击曲线编辑器内任意区域，以保证焦点在曲线编辑器中，再按 N 键打开侧边栏，如图 6-16

所示。

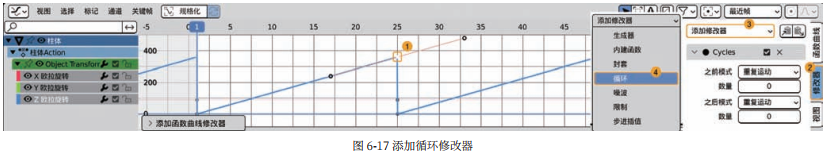

在选中金币模型的状态下即可看到关键帧之间的曲线，如果看不到曲线可以用鼠标滚轮缩放视图，或者按 Home 键框显全部，然后选中第二个关键帧，在侧边栏中打开修改器，添加一个循环修改器就可以让关键帧永远循环下去，如图 6-17 所示。现在不论场景有多少帧，金币都会一直循环关键帧。这里对关键帧添加循环修改器后曲线会变直，是正常现象。

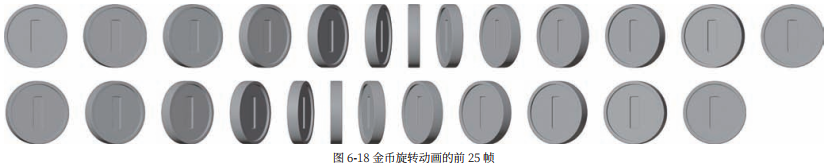

金币的旋转动画到此就制作完成了。前 25 帧摆放到一起如图 6-18 所示，眼睛快速从左到右浏览图片即可利用视觉残留看到动画般的效果。

三.跳跃动画

1. 关键帧分析：金币只是旋转还是单调了点，上下跳动会更生动，只需要给金币的 z轴数值插入关键帧即可。笔者预想的是向上跳动，所以需要 3 个关键帧，关键帧 1 是在原地，关键帧 2 是跳上去后，关键帧 3 则是回到原地，如图 6-19 所示。如果只有前两个关键帧，金币是不会回到原位的，所以需要 3 个关键帧。

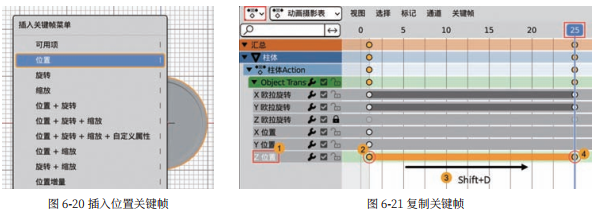

2. 首尾关键帧：回到第一帧，选中金币，可以跟之前一样在侧边栏“条目”的位置处右击以插入关键帧，但是使用快捷键会更加方便。直接在 3D 视图中按 I 键即可打开插入关键帧的菜单，单击“位置”即可给位置参数插入关键帧，如图 6-20所示。第一个关键帧金币在世界原点，第三个关键帧同样也是在原点，所以直接复制第一个关键帧即可。首先切换回“动画摄影表” 然后选中“Z 位置”的关键帧（按住鼠标中键即可拖动视图），按快捷键 Shift+D，然后移动鼠标指针到第 25 帧处单击确定即可，如图 6-21 所示［也可以使用 Ctrl+C（复制）和 Ctrl+V（粘贴）快捷键去复制关键帧］。这样首尾关键帧就完成了。

3. 中间关键帧：中间的关键帧用于决定金币向上移动的高度和时机，如果把关键帧放在第 10 帧就代表 0 ～ 10 帧向上移动，10 ～ 25 帧降回去，也就是向上移动时间短、速度快，下降时间长、速度慢。这是一种常见的动画运动模式——先快后慢，也是笔者想要的效果。

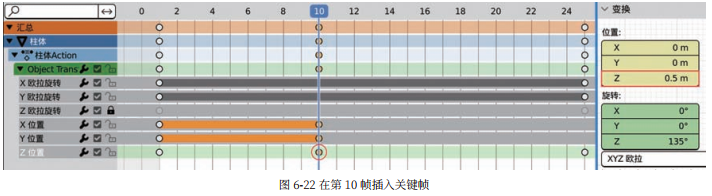

首先把播放头拖动到第 10 帧，然后把金币向上移动 0.5m 再插入位置关键帧，如图 6-22 所示。如果移动后不插入关键帧，拖动播放头，金币会回到原位，此时再播放动画即可看到金币上下移动的动画。

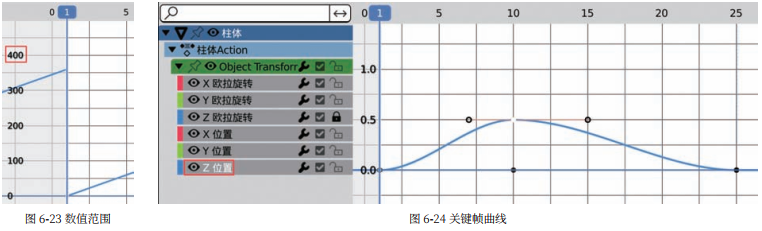

4. 弹跳效果：现在的金币移动动画基本是匀速的，直上直下，现实中东西掉到地上是会弹起来的，在动画制作中也可以参考并实现这一效果。首先切换到“曲线编辑器”模块，可以看到左侧的数值最高有 400，如图 6-23 所示，这是因为金币旋转 360°，数值很大，而 Z 位置只移动了 0.5m，是非常小的数值，所以现在视图里看不到 Z 位置的关键帧曲线。选中“Z 位”，
按数字小键盘的 . 键即可把视图缩放到 Z 位置的关键帧处，然后缩放视图直到关键帧曲线比较明显，如图 6-24 所示。

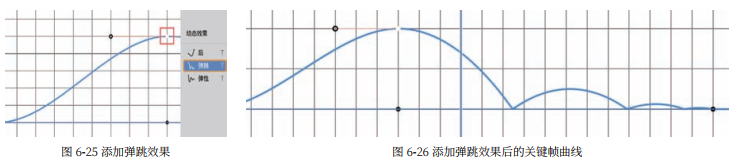

选择中间的关键帧，按 T 键（“关键帧”菜单 > 插值模式），单击“动态效果”中的“弹跳”，如图 6-25 所示。给关键帧添加弹跳效果后曲线如图 6-26 所示。插值模式是两个关键帧之间过渡的方式，可以手动调节也可以使用内置的效果。设置弹跳插值模式后，金币落下的时候就会有弹跳的效果了。

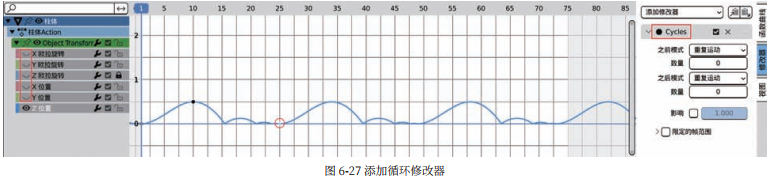

下面给“Z 位置”添加循环修改器。首先可以在左侧把其他关键帧都隐藏，否则会选择到重叠在一起的关键帧，然后再选择“Z 位置”的第三个关键帧，添加一个循环修改器即可，如图 6-27 所示。

金币的旋转和跳跃动画到此就制作完成了，前 25 帧摆放到一起如图 6-28 所示。

四.输出动画

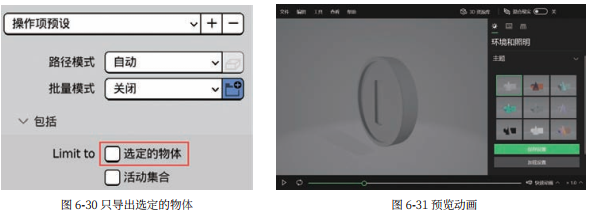

1. 导出动画：动画制作好后可以导出成文件，文件可以被导入其他软件中进行其他操作，例如导入游戏引擎中使用。常见的支持动画的文件格式有 FBX、Alembic 等，这两个格式 Blender 都支持。以FBX 为例，执行文件 > 导出 >FBX 命令即可导出 FBX 文件，如图 6-29所示。右侧有一些选项，场景中有多个物体时，需要勾选“选定的物体”，如图 6-30 所示。这样就只会导出选中的物体，否则会把场景中所有物体都导出。默认的 FBX 导出选项就是包含动画的，找到合适的文件夹，单击“导出 FBX”按钮即可导出带有动画的 FBX 文件。

使用 Windows 10（及以后）系统自带的 3D 查看器打开刚才导出的 FBX 文件就可以看到动画了，3D 查看器用来预览动画非常方便，如图 6-31 所示。

2. 渲染动画：渲染动画分为直接输出视频和输出图片序列。视频是 MP4 等格式的经过编码的视频文件；图片序列跟渲染图像一样，只是把每一帧都渲染出来，例如当前的金币场景就会渲染出 75 幅图像。大部分情况是渲染出图像序列的，这样更方便放到调色、剪辑等后期软件中使用。因为视频文件是经过压缩的，而输出的图像保留了最原始的数据。

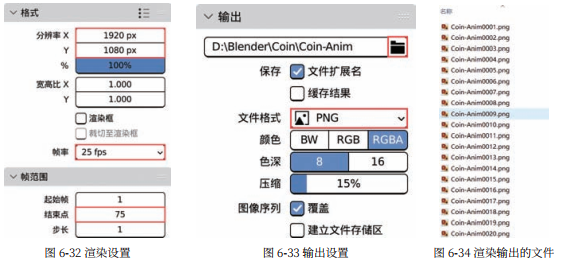

本节案例不包含材质和灯光内容，在输出之前，可以根据喜好自行添加材质和灯光。输出图像序列同样也需要用摄像机构图，设置好分辨率，确定帧范围和帧率，如图 6-32 所示。然后在输出属性中找到“输出”， 设置输出的路径和文件名，文件格式默认是 PNG，大部分情况都够用了。输出设置如图 6-33 所示， 只有在此处设置好输出路径才能保存渲染出来的动画。
一切设置完成后，执行渲染 > 渲染动画命令即可。渲染动画等于一张一张渲染图像，所以需要花费更多的时间，在此期间最好不要使用计算机，直到渲染完毕。渲染完毕后就得到了 75 个连续文件名的图片文件，如图 6-34 所示。

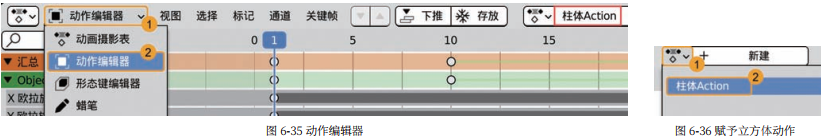

3. 重复利用动画：在 Blender 中，动画同样也属于“数据块”，在“动画摄影表”模块中还有多个子模块。切换到动作编辑器，如图 6-35 所示，可以看到金币当前的动画叫作“柱体 Action”，这叫作“一个动作”，一个动作就是一个数据块。当前这个动作包含旋转和移动，因为所有物体都有这两个属性，所以也可以直接给其他的物体使用。添加一个立方体（任意物体都可以），选中立方体，在动作编辑器中浏览并单击“柱体 Action”，即可把“柱体 Action”赋予立方体，如图 6-36 所示。此时播放动画可以看到球体也在旋转并跳跃了。可以重复利用数据是数据块的一大优势，可避免重复操作。

本节案例只是简单介绍了入门的动画知识。动画可分为角色动画、动态图形、特效等多种类型，需要用到的技术也不同。制作动画需要学习的知识点太多，要长年累月不断地学习和积累。
