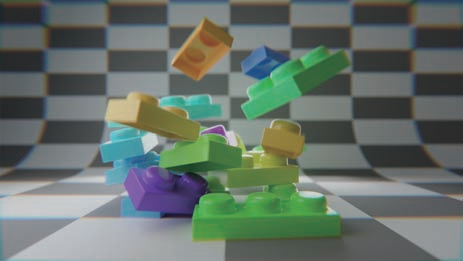

图 3-167 所示为本节积木进阶版的目标成果，这个案例会涉及基本的物理模拟功能。

图 3-167 本节目标成果

在现实中把积木拿到空中，积木会往下掉，做自由落体运动，这是因为积木受到了重力的作用。当把很多积木往地面上丢的时候，积木会错落地叠加在一起，自然地构成一个场景。在三维世界中同样也可以实现自由落体运动，本节积木进阶版案例将使用 Blender 的物理模拟功能制作一个简单的自由落体场景。
本节内容会直接使用之前制作的模型，建议根据之前所学的知识独立制作几个不同类型的积木 , 如图 3-168所示，然后再继续阅读本节。

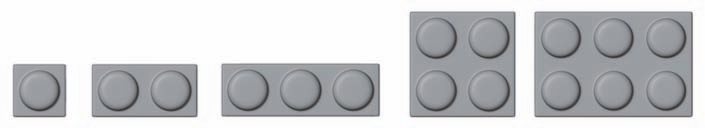

图 3-168 各类积木模型

积木进阶版步骤多，知识点多，会比较难，需要多保存几次文件。最好一个步骤保存一次文件，这样可以随时退回到其中某个步骤。物理模拟功能容易导致软件崩溃，建议使用稳定版本的 Blender。

一.积木的自由落体

首先来制作积木的自由落体场景，这里可以使用之前制作好的模型。也可以重新建模，模型的厚度和大小不会影响自由落体的结果，因为在三维世界中只是计算和模拟自由落体运动，只有手动修改相关参数才会影响自由落体的结果。本节案例只是简单的入门内容，所以使用默认的参数即可。

Blender 有着非常灵活的文件管理功能，可以直接从 Blender 源文件中导入需要的内容，还可以直接打开多个Blender，通过复制、粘贴去传递模型（不过这个方法在 macOS 上比较难操作），这里使用第一种方法。新建一个常规文件，然后执行文件 > 追加 命令，找到积木中级版源文件所在的文件夹，双击源文件（或者选中源文件后单击“追加”按钮）即可进入积木中级版源文件，就像是打开了一个文件夹一样，然后向下滚动，找到 Object 后双击，最后双击“积木中级版”，即可把积木中级版源文件中名为“积木中级版”的物体导入。操作过程如图 3-169 所示，“积木中级版”这个名称是 3.2.1 小节步骤 08 中修改的名称。

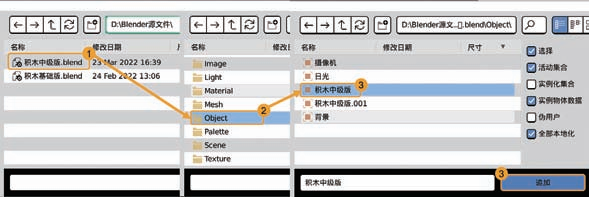

图 3-169 追加文件

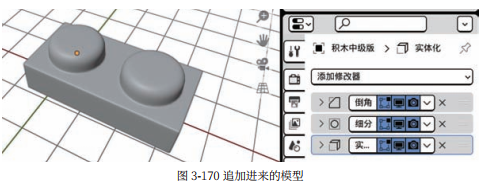

追加进来后，积木保持着同样的旋转角度，修改器也是一样的，如图 3-170 所示。物体追加进来后跟之前的文件就毫无关系了，可以直接进行修改，并不会影响到之前的文件。

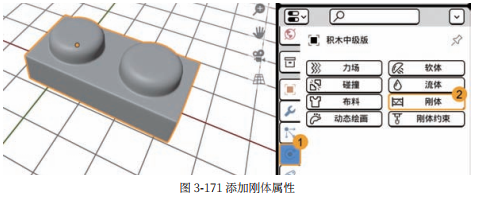

选中积木模型，在属性栏中找到物理属性 ，单击刚体 ，即可给积木添加刚体属性 , 操作过程如图 3-171 所示。这是什么意思呢？可以看到物理属性中除了刚体还有软体、流体、布料等属性，给模型添加这些属性中的某一个，Blender 就会通过计算让模型具有相应的特征和表现。例如刚体指的是坚硬的物体，如铁球之类的物体，添加刚体属性后物体就会受到重力影响，并且刚体之间会相互碰撞。软体与刚体类似，区别是刚体不会变形，软体会变形，例如果冻之类的物体就属于软体。

对积木已经添加了刚体属性，但是却什么都没有发生，这是因为三维世界是“暂停”的状态，如果要一直保持“播放”状态，计算机就需要不间断地计算，这会给计算机带来极大的负担。所以三维的物理模拟之类涉及计算的内容都是保持暂停的状态，就像是看视频一样，点击播放按钮才会开始计算。

这就需要用到时间线，如图 3-172 所示。时间线用于控制整个场景的时间，具有播放、暂停、回放等功能，并且可以设置场景的时长。

图 3-172 时间线

仔细观察时间线可以看到，最中间有两个三角形按钮，一个向前播放按钮 ，一个向后播放按钮 。单击向前播放按钮，如图 3-173 所示，可以看到积木模型开始往下坠落。播放就代表着开始计算，这个过程也叫作模拟（Simulation），单击暂停按钮 即可停止计算，如图 3-174 所示。

如果要再次计算，需要先跳转到起始帧，操作如图 3-175所示，然后再单击播放按钮才能够再次计算。后文的步骤中需要反复跳转到起始帧再播放，一定要熟悉此操作。

图 3-175 跳转到起始帧

知识点：时间线

时间线是用来制作动画的，可以控制场景中的时间、操作关键帧，其结构如图 3-176 所示。时间线是制作动画必须掌握的编辑器。
设置区域：进行播放动画相关的设置，例如是否跟音频同步播放。
菜单：控制视图显示和操控标记。
控制按钮：播放代表开始计算场景中的动画，暂停就停止计算，第一个按钮用于跳转回第一帧，最后一个按钮用于跳转到最后一帧，第二个和倒数第二个按钮分别用于跳转到前一关键帧和后一关键帧。 只有在起始帧才能够摆放有物理属性的物体，要重新计算也必须回到起始帧。
帧设置区域：主要是设置场景的起始点和结束点，单位是帧。一般只会修改结束点，例如想要一个 10 秒、25 帧 / 秒的视频，那么结束点就是 250，总共 250 帧；若只需要 1 秒，则可以设置结束点为 25。“起始”左侧的数字表示当前帧，可以直接输入数值跳转到指定的帧。
时间针：属于时间控制区域，时间针在哪里，当前就在哪一帧。想跳转到任何帧，直接拖动时间针即可。播放的时候时间针会一直向前移动。
时间控制区域：最重要的一个区域，横向的数字的单位是帧，白色区域代表帧起始点到结束点的范围，之外的区域是灰色的。该区域可以用鼠标滚轮缩放，按住鼠标中键平移，还可以按 Home 键框选全部。

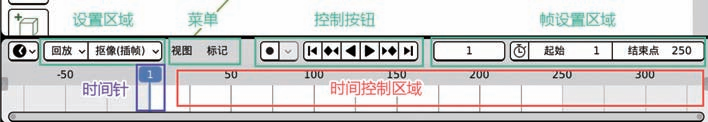

图 3-176 时间线结构
